Oạch, con đó đâu phải 0.47, con 0.47 là con tụ Input mà, con đấy của bác là .......... là nhiêu em không nhớ :lol: , bác coi trên sơ đồ ở mấy trang trước ấy, nhưng dứt khoát vị trí ấy phải từ 22uF trở lên
em xem datasheet cũng thấy thế,và em cũng thay con đó là 22uf rồi,tụ input em dung tụ dầu 2uF,nhưng vẫn ko thấy gì. mà trong datasheet thấy họ bỏ chân 11,12 nhưng trong mạch trên lại thấy cả 2 chân đó.em nhìn thấy mấy cái tên đc ghi trên đó,toàn nhân vật có tiếng lên tin tưởng 100% hàn cả chan 11 với 12 vào,đến lúc gỡ ra vẫn ko kêu.em hết cách với nó rồi,làm đi làm lại nổ tung mất 1 em,lại còn cái card suond cảu em nữa,cháy nốt rồi,bác nào cho em cái địa chỉ đi,thực sự em hết cách với nó
Còn cách này nữa bác ah, cách này em cũng hay làm lắm, chắc chắn thành công. Bác lấy 1 cái chén, đổ chút xăng vào đó, ngâm cả cái mạch và IC vào, đợi chừng 1 phút, cho cả cái mạch lẫn IC thấm đều xăng, bác đứng từ xa cho nó cái tàn thuốc vào, bác nhớ làm chuyện này ngoài sân hoặc nơi quang đãng nhé. :lol: Xong xuôi bác PM cho bác Via xin cặp board mới về làm, bảo đảm chắc ăn, chứ cái board của bác hàn đi hàn lại nó tróc hết rồi, với lại nó cũng ...... hơi xấu nên thay cặp mới thì hơn. :lol:
F5 mấy lần rồi mà vẫn chưa thấy gì :mrgreen: em xin nói qua cấu hình để các bác rõ hơn còn giúp em. nguồn đôi 25V,5A,cầu diode 10A.tụ lọc 1500uF,63V (cái này là quà của cụ tringngoc,gắn vào ampli rồi lại phải rỡ ra để test em này),PCB tự in.tụ trở đều mua ở chợ trời,TDA 30k 1 chú.
bác cứ đùa,em thiệt hại nhiều quá với cái vụ này rồi,cái main của em sau vụ nổ TDA nó đi luôn suond card và card mạng chập chờn rồi. board thì em ủi lại ko sao,nhưng mà em làm lại lần nữa rồi mà nó cũng có cất tiếng đâu cơ chứ,đã bảo là em hết cách rồi mà lại.
Chắc con TDA của bác die rồi, bác nên sử dụng đúng linh kiện trong datasheet của nó trước nếu chạy được rồi thì hãy thay đởi trị số để cân chỉnh nó, chân cẳng cái nào không xài thì cắt bỏ hết đi chứ đừng gắn lung tung. Một điều nữa khi thử bác nên để ở ngoài lấy nguồn phát sin giả mà thử, coi sóng trên osc ok thì mới cắm vào máy tính không thì coi chừng hỏng cả máy tính đây.
em thay IC rồi mà cũng có thấy nó hót đâu, lấy cái gì để phát sóng sin hả bác,mà em kiếm đâu ra osilo cơ chứ,thế thì cái mai cảu em nó mới chết.ko có bác nào ở HN giúp em đc ah
bác ới... em nghĩ là vấn đề mà bác đang đau đầu rất đơn giản. 1 là con IC của bác đã ra đi, 2 là có chỗ nào đấy hàn chưa ăn thôi. DIY là cứ phải thủ bên mình 1 đĩa IC với chục cái bo mạch, hàn xì xong, chọc tới chọc lui mà không thấy nó hót thì tốt nhất cứ vứt quách đi chứ suy nghĩ gì cho nó mệt. Làm mạch thì em không làm bằng bàn ủi vì ủi tới ủi lui làm nóng bo mạch thì chẳng khác gì hàn đi hàn lại nhiều lần. Em thì cứ làm bằng Orcad rồi chuyển qua Corel, sau đó mang ra tiệm decal rọc lấy vài chục cái. Hơi cực nhưng đảm bảo chất lượng khỏi suy nghĩ. Bác Linhdt mà thích thì em úp lên cho bác tải về khỏi mất công bác làm :mrgreen: một ví dụ đây bác:
em quyết định làm lại rồi,nhưng còn 1 chõ nữa chưa rõ là 3 cái chân theo datasheet là 5,11,12 có bỏ hết ko (trong mạch trên em đưa chì chỉ có chân 5 là bỏ thôi ) mà lần này ko đc nữa thì có chai vodka rồi,lo gì bác nhỉ :mrgreen: @ 7294:bác làm bằng phương pháp gì mà đẹp thế,trước em nhờ đc máy in lên giấy decan làm cũng nét lắm,nhưng bây h ko nhờ đc,phải in trên giấy thường,là mấy lần mới đc 1 cái,mà khi ăn mòn lại lâu nữa @ all:các bác thấy cái sơ đồ em đưa ở trên còn sai gì ko,khi làm cần chú ý gì nữa ko.máu em lại lên não rồi :mrgreen: :mrgreen: :mrgreen:
lúc trước em ko đọc kỹ,ban đầu em cũng định chơi corel nhưng mà máy em nó cùi quá,có khi cũng phải học thôi,em toàn phải proteus sau đó là PDF,ko thì lấy file xong rồi autocad xong lại PDF,khổ quá.
Có mấy điều sau có thể giúp ích cho cụ, cụ phải rà soát lại từ đầu: - Cái sơ đồ trên của bác Gmar là đúng, nhưng phần ghi chú thích có sai 1 chỗ tụ C2 (nối với trở 680R ở chân 2) là 22u chứ không phải 0,47. Cụ dùng tụ 562 tức là 0,0056 thì quá nhỏ sẽ mất tín hiệu F thấp. Còn thiếu 2 tụ 1.000u/50v lọc nguồn, cụ gắn vô song song với 2 con 104. - Cắt bỏ chân 5, 11, 12. - Lần trước e rằng cụ quên nối chân 8 vào nguồn V- nên nó chưa hát => kiểm tra lại. - Sau khi hàn bo xong, đo nguồn +/- sau nắn lọc của bo nguồn xem có bình thường không (khoảng +/-35v là ok). - Cấp nguồn vào và đo lại xem có bình thường không (nếu bị sai hoặc chạm thì nguồn sẽ không cân xứng, sụt áp lớn 1 bên, ic nóng,...) - Tiếp đo ngõ ra loa xem DC xấp xỉ bằng 0. Nếu mọi thứ trên ok thì gắn loa và cấp tín hiệu vào mở volume từ từ để nghe thử. Chúc cụ thành công! không có gì dễ mà hay bằng 7294, đừng bỏ cuộc!
TDA thì dễ làm thôi mà, làm phát ăn ngay. Nhưng mà em cũng được đĩa nhậu với em này rồi vì cái tội MOD linh kiện, hàn nhiều lần dẫn đến bong mạch cấp V- vào, kết quả: cứ thay còn nào vào là nổ con đói, cuối cùng nhổ hết linh kiện ra, hút sạch thiếc mối hàn, cho vào ngâm với xăng rồi rửa sạch, luc đó mạch sáng bóng và phát hiện ra chỗ mạch bị bong, hàn lại cẩn thận, đo kỹ và em nó lại cất tiếng hát. 4 chú đã đi về văn điển vì một đường mạch bong, hic hic

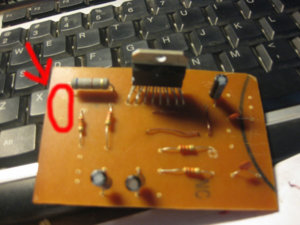

cái tụ đó em hàn bên mặt kia bác ah,những vẫn đúng cực tính cái tụ bác 1000uF mà bác nói em tưởng đấy là tụ lọc nguồn chính,em dùng loại 15000uF do bác tringngoc tặng,có ảnh bên trên đấy ạh lần này em sẽ làm lại,thật cẩn thận,em sẽ làm như thế này thay con tụ 0,47 như trong hình bằng 22uF.còn 2 con tụ nối chân 9,10 xuống mass và 2 con trở nối 2 chân này lên nguồn thì có bác nói là thay bằng 10uF và trở 10k,vậy em nên làm với giá trị ntn? đây là cái hình em sửa lại,các bác xem còn sai sót gì ko.các chỗ gạch chéo là bỏ,cực tính các tụ như hình vẽ.vì đã nổ 2 lần nên em sợ phải hỏi cho thật kỹ,lần này nó mà còn nổ nữa thì ...............em lại làm tiếp :mrgreen: :mrgreen: ah quên mất chưa cảm ơn các bác
Em cũng nghĩ vậy. Có lẽ chưa có V- nên chưa hát.. Với lại con trở 680 ôm của bác to thế ?? em nhìn loáng thoáng như là 6,8 K chứ ko phải 680 ôm ?? và 2 con tụ đáng ra là 10uF bác lại lấy 22uF cho vào ( 2 con // ở phía dưới ý ) 2 con trở nối vào B+ phải là 33K cho chắc ăn. Tụ 104 bác hàn sát vào chân B+ và B- thì tốt hơn. Hàn luôn mấy con cho chắc. hết ù sì,, hết nhiễu tần số cao ..
Hix, bác chiến dữ dằn vậy mà vẫn chưa xong hả , em nghĩ có lẽ do IC bác mua có vấn đề thôi chứ mạch điện ko co gi sai hết, em đã mua khoảng 10 con TDA7294 này (lắp cho bạn nữa nên mua nhìu) và trong đó có 2 con là có vấn đề , 1 con vừa cấp nguồn đã "thơm" , 1 con thì chắc đã hẹn con IC trước từ lâu , ko có gì xảy ra với nó (tức là ko thèm phọt phẹt gì lun) :mrgreen: , và em chắc chắn mạch điện em làm là ko sai, vì em vốn rất cẩn thận , cái con IC thơm em nhổ ra gắn con mới vào và kêu bình thường mà . Bác cứ làm lại đi ạh, cẩn thận từ đầu tới cuối em nghĩ ko co gi khó khăn đâu , linh kiện em cũng từ Nhật Tảo thôi ạh - 2 con tụ ở chân 9 và 10 bác dùng từ 10uF đến 22uF cũng được , trở thì 22k treo nó lên nguồn là ok, em thì dùng mỗi chân 1 con trở 10k sau đó chập vô con 12k treo lên nguồn và tụ 22uF . - con trở nối từ chân 2 (680 ohm) -> tụ (22uF) xuống mass bác nên dùng trở 1k để giảm hệ số khuyếch đại cho bớt rè, còn tụ thì dùng 22uF , đầu +/- ko cần quan tâm . - Mấy chân ko dùng bác có thể cắt bỏ hay hàn nó vô cho cứng cũng được , ko ảnh hưởng gí hết ạh , nhưng bác cẩn thận thì nên cắt bỏ cho đỡ vướng. - Bác cứ làm lại nha, có gì bác cứ thông báo, em giúp được gì em sẽ giúp bác.
Vài bữa nữa rảnh em sẽ post vài tấm cái TDA của em lên khoe với bác , thấy có người bây giờ đang mần em này làm em máu lên , hì hì . TDA của em hơi độc àh , Tiny Amp mà lị :mrgreen:
cảm ơn các bác đã ủng hộ,mai em sẽ bắt đầu làm lại,biết thế này em qua siêu thị AV mua cho lành,mua ở chợ trời ko biết may rủi thế nào,mà số em nó ko may cho lắm :mrgreen: :mrgreen: :mrgreen: mai em làm,có thế nào sẽ diện kiến các bác
Bạn xem kỹ lại trong datasheet, nếu như bạn đánh dấu tụ như trong hình là bạn đã mắc sai cực hai con tụ 22uf con thứ nhất là con nối tiếp với trở 680ohm, đúng ra là cực âm của tụ đưa xuống mass mới đúng. Con thứ hai là con tụ từ chân 6 nối với chân 14 ra loa, thì đúng theo sơ đồ thì tụ này cực đương quay về chân số 6 Bạn chỉnh lại nhé.
báo cáo các bác là TDA của thằng bạn em đã cất tiếng rồi, :lol: :lol: :lol: mới test với cái loa rách màng nên ko review đc,chiều em mang cái loa của em đã test lại và sẽ post ảnh lên show hàng. em làm đứng như các bác hướng dẫn,nhưng cái của em khi đo ở bo nguồn thì đc +/-33V nhưng khi nỗi vào mạch nó sụt xuống còn có 30,5V thôi,như vậy có bình thường hay ko ạh
Lúc trước bạn huylongxuyen nói tui không tin, bạn ấy nói là ông đưa nguồn 12v vô nó củng hát nữa, tui bèn làm thử đưa 15v vô nó củng hát ầm ầm, nhưng vặn cao volume lên là nó hơi dè và hụp. Nếu nguồn của bạn linhdt1121 bị tuột áp sau tải còn 30v củng không sao đâu, miển cái biến áp ampe cao tí củng xài tốt thôi. Tôi nghĩ vậy
lúc trước em cũng nghĩ vậy,nhưng đc bác quanghao giải thích cho là dải điện áp của IC rất rộng,VD ampli 220V cắm vào 110V thì vẫn cứ hát thôi,nhưng chỉ có công suất là ko đủ đc thôi. cái em băn khoăn ở đây ko phải là áp vào có đủ hay ko và tại sao khi chưa cấp tín hiệu mà nó sụt nhiều thế.
Con TDA này lì lắm , em cấp nguồn +/-12 V mà nó cũng la ầm ầm , +/- 40V cũng hét uỳnh uỳnh , nhưng mà nóng lắm :mrgreen: , bác sụt có vài Volt ko ảnh hưởng gì đâu , nhưng bác thử cho tín hiệu vào đi , thử lớn nhất có thể rồi đo xem sụt bao nhiu , chừng 10 mấy % là ko sao đâu.
