Cụ nải chuối - Nếu in mạch bằng mực laser thì được cái tiền là nó để trống cái lỗ linh kiện không phủ mực lên, khi ngâm cái lỗ này nó bị ăn mòn nên rất dễ khoan vì mất lớp đồng rồi. Còn nếu dán đề can thì đúng là khó khoan thật vì đồng trơn nó dễ tuột ra ngoài.
híc trời hại rồi. dự án 7294 chắc phải chậm mất mấy ngày mất. híc thế nào hôm nay vừa đi vừa nghĩ đến tụ nọ tụ kia. phải ra đâu mua thêm ít tụ nữa rồi tính toán sau đến lúc bác thanhgamo đi công tác về còn có đôi vitamin Q nữa, híc mơ mơ màng màng thế nào bị thằng ô tô nó tạt đầu ngã cắm mũ bảo hiểu xuống đường. hu hu. giờ vai thì đau mà cái bàn tay hay để cái mỏ hàn vào nó sưng sưng tím bầm híc ôi giời chán quá xoa bóp từ tối đến giờ chưa đỡ.
Trời, chia buồn cùng bác nhé, Em có tí việc riêng nên cuối tuần này mới về HN được và chắc chắn sẽ gửi quà cho bác trước lễ 30/4 Chúc bác mau lành nhé.

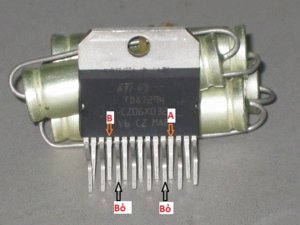

Các bác ơi cho em hỏi câu xxx xxx với. Em thấy trong datasheet của 7294 thì bỏ chân 5,11,12 Chân 11 với chân 5 thì dễ phân biệt. còn chân 12 thì em ko biết phải đếm như thế nào. vật ngửa nó lên đếm từ trái qua phải hay úp nó xuống rồi đếm từ trái qua phải. cụ thể hình ở dưới thì chân 12 là A hay là B ạ. các bác chỉ giáo em với.
Híc Hôm nay đỡ đau rồi. tiếp tục thôi. dự kiến nối transformer vào board nguồn để kiểm tra nguồn ra. Bác nào cho em chỉ số ở cổng ra với + với G thì bao nhiêu DCV là ok ạ. xong rồi em còn cho thử vào mạch kích em có nướng xò hay ko hi hi
+ G nhỏ hơn 40VDC là an toàn bác ah. Tương tự G - nhỏ hơn 40VDC. Coi thử + G = G - không nha bác. nếu ko có j thì đóng điện. Nếu bác có áp của BA nguồn thì lấy nó x can bậc 2 của 2 là ra áp sau chỉnh lưu tại tụ lọc nguồn nha bác. Chúc bác hoàn thành dự án
cho em hỏi chút với. ko biết là mạch em sai hay cách đo của em sai. híc sao mà giá trị cao ngất bác nào giải thích hộ em cái.
bác lắp board nguồn xong khoan nối vô mạch công suất đo chân GND (mass) với B- và B+ phải bằng nhau sai lệch 1v cũng chẳng sao và nằm trong khoảng 25-35 Volt là đẹp. còn nếu khi đã lắp vào mạch công suất thì đo chân OUT của 7294 với GND khi input nối GND nếu trên 500mV là mạch của bác cũng đã có vấn đề rồi đó....có thể bị nhiễu hay tự kích
theo em:... chưa nói tới mạch của bác như thế nào theo kim đồng hồ chỉ thị thì điện áp ở 2 điểm đo là 150V DC . nếu trong mạch 7294 có điện áp lớn thế thì chắc khói lửa tùm lum rồi... 1/ mạch nguồn bác đúng và đồng hồ đo sai 2/ bác thử mượn cái đồng hồ khác đo lại . 3/ bác vẽ lại mạch nguyên lý của bộ nguồn xong post lên để anh em góp ý.
Nếu nguồn đôi của bác là 30Vac, sau nắn lọc lấy đâu ra 150Vdc. Bác kiểm tra lại cách đo và đồng hồ đo?

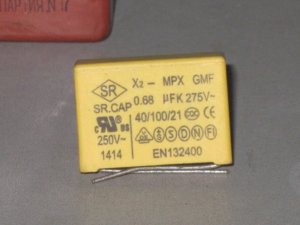

theo em hình như phương án 1 là chính xác. đúng 4h kém 15 em liều lĩnh cấp nguồn cho mạch công xuất. hay tuyệt là ko có cột khói nào bay lên. ko có mùi thơm và ko được ăn xò nướng. mất hơn 10 phút để em đấu tín hiệu vào, ra mạch bảo vệ loa và ra loa. 4h05 là giây phút hồi hộp. hị hị em mới chỉ cấp vào bên trái cắm điện, ... bật công tắt.... úi trời con loa kêu inh ỏi xè xè xè xè................................................... ngơ ngác ko hiểu . nhìn kĩ lại mass của đầu vào quên chưa đấu. hì hụi đấu lại rồi lại bật công tắt. kết quả thật ko ngờ nó hát. mặc dù chưa hay lắm. thiếu nguyên phần bass. con tụ dầu 0.33mF mà lần trước em khoe ấy. mọi người đừng mua để thử nhé. híc nó the thé ấy. để mai em test nối chỗ tụ còn lại rồi đóng mạch loa phải nữa.

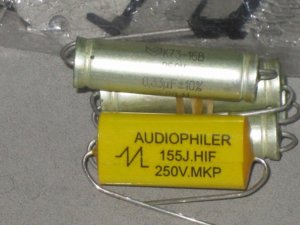

uh mai lượn chợ tiếp. kiếm thêm vài con audiophiler 255 dùng thử. rồi qua mấy hàng tụ cũ kiếm mấy cục gạch dùng thử còn review lại chứ hi hi. à hôm trước em qua 104 trung liệt HN, vào cái gian phòng bé bé ấy. la liệt tụ cũ. nhưng mỗi tội ông chủ sửa chữa bị ốm ko bán hàng.

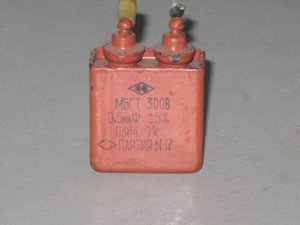

em đang xài cặp tụ nga 1uF mỗi chiếc to gần bằng gói thuốc lá nghe cũng hài lòng chỉ mỗi cái xài volume 10k VND nên tiếng không đều hai bên......để lúc nào rủng rỉnh nâng cấp thành volume xịn cho cân ........
Kêu là thành công bước đầu rồi bác còn hay thì phụ thuộc nhiều, từ mạch in, linh kiện, rồi dây dợ, điều kiện làm việc của IC nữa Bác còn có thể làm con TDA 7294 này hay hơn nhiều nữa đấy, có thể đánh gục amply nhật cỏ dăm triệu đổ xuống Bác cứ nhìn mấy con power Linn chạy TDA 7293 mà tiếng thì hay thôi ồi chúc bác tiếp tục gặt hái thành công nhé, em còn 2 ngày nữa là về HN sẽ gửi bác cặp Vitamin như đã hẹn để bác thử
vâng ạ. nó kêu được mới hoàn thành 40% theo dự kiến của em thôi ạ. hiện tại em mới gần như đấu ngắn gọn, chưa volume chưa cọc loa em tính sau khi gọn cả 2 bên đều kêu, rồi đến công tác thiết kế cái vỏ. dự kiến em định làm khung nhôm sau đó kiếm mica dán decan hoặc sơn làm vỏ. sau khi cố định mạch vào vỏ rồi em mới kiếm chỗ để lần lượt thay từng con tụ mà em có để test thử âm của từng cặp. còn hướng mở rộng : dự kiến em làm cái chassi rộng ra 1 chút. xong TDA em làm tiếp LM3886 rồi tiện thể đóng thùng cả 2 thằng trong 1. có công tắc để chuyển giữa 2 thằng. đấy là ý tưởng của em. bác nào từng thực hiện rồi thử nêu cho em những điều cần chú ý được không ạ.

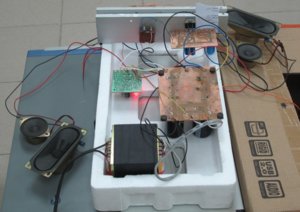

cuối cùng thì cũng hoàn thành em 7294 hị hị. công nhận em này tương đối dễ làm coi như em đã xong 50%. giờ còn đóng thùng và cân chỉnh nữa là ok he he. em xin phép khoe 1 tấm thôi. đóng thùng xong thì em mới giới thiệu thêm nhiều hơn. à nhân thể cho em hỏi các bác 1 chút với. em này của em bị tình trạng rè rè khi ko cắm cái gì vào đường IN. nếu cắm bất kể cái gì vào đường IN thì hết rè, kể cả đường đấy ko có tín hiệu. liệu vậy có phải thiếu mass ko ạ? bác nào chỉ cho em cách khắc phục với ạ. em đã thử 1 con tụ 103 cắm từ board nguồn ra tản nhiệt nhưng ko giải quyết được vấn đề.
Chính xác là thiếu mass rồi đó ạ khi bác căm vào thiết bị khác nó sẽ xài chùa mass của thiết bị này nên hết ù bác nên để ý đường mass liền nhau từ đầu đến cuối gồm Mass input, volume, công suất, nguồn sau đó nối 1 đường xuống vỏ bằng kim loại nhé. bác tham khảo thêm về các topic nối mass ấy, hình sao, tam giác gì đó ...
