Re: Re: cụ xem lại xem ạ. chân 6 là chân hồi tiếp từ chân 14 qua con tụ 22uF nối về chân 6. còn chân 14 nó là chân tín hiệu ra loa ạ.
Kính thưa các cụ! Sau 2 ngày tìm đủ mọi cách chữa trị nhưng không thành, em đành rã xác ra lắp lại theo sơ đồ nguyên lý 1 ic để mong có sự tiến triển nhưng vẫn không thành công =» 2 em ic đã chết không kịp ngáp từ khi em cho ăn nguồn lần đầu trong đời. Cám ơn các cụ đã hội chuẩn cùng và các cụ mới lắp đề phòng để tránh những cái chết thương tâm.
Bác cho một pô ảnh, nhìn con bệnh các thầy mới xuống tay... cứu dễ hơn đấy. Có một lỗi rất phổ biến là... em không làm gì sai, em làm đúng lắm (A) mà nó vẫn không nghe (B) >>> Chắc chắn có sai sót Chúc bác thành công.
Để tối về em chụp ảnh post lên các cụ hội chuẩn giúp, hy vọng phục hồi được cuộc sống của em nó . Tuy nhiên em làm bằng test board nên nhìn lôm côm lắm :mrgreen:
Re: Re: Thế này thì ic chưa chết đâu. Không kêu có thể do chưa nối mass tín hiệu vào bo, sờ chân 1 kêu rè rè là nhiễu do thiếu mass, cần nối mass trên bo vào mass nguồn bằng dây to 1 chút. Bỏ loa ra, không cấp tín hiệu, nếu đo DC ở ngõ ra < 0,5v là ic còn sống 100%. Kiểm tra kỹ lại mạch, đi dây cho đúng thì nó hát từng bừng ngay thôi mà. Có cái hình thì dễ chẩn hơn.
Có bác nào làm được hay có thể đặt làm được mạch in cho TDA7294 thì giúp em với. Em cần 10 cái, mạch in loại tốt. Làm như trong file pdf em đính kèm ở dưới hoặc mạch của bác Tyro-sonduong cũng được (do file vượt quá 256KB nên em phải cắt nhỏ). SĐT của em 0987207061
hoặc nếu có mạch đơn như các bác vẫn làm thì đặt mua giúp em với. Em thấy mạch 1 IC cũng gọn gàng và bố trí linh kiện như vậy có vẻ dễ làm hơn.

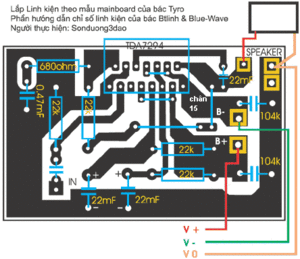

Em thấy bác Phongftk noi đúng đấy, bạn nào mới lắp nên kiểm tra thật kỹ. Xin kể lại những lần mình lắp TDA7294 trươc đây. Lần 1:: Mình lắp P2P - dựa vào Datesheet, mình loay hoay hết một ngày rồi nó cũng kêu. Lần 2: Mình lắp trên mạch đục lỗ - Vẫn dựa theo hình trong datesheet, mình lắp hết gần 2 tiếng. Lắp xong ( nhìn cũng khá đẹp và gọn) cắm điện, bật CD thì em nó im re. Kiểm tra lại thấy mình hàn không sai chỗ nào, nghi có chỗ nào đấy mình hàn chưa chắc nên mình hàn lại một lượt. Xong xuôi, cắm điện mà em nó vẫn không chịu mở miệng. Em ngồi nhìn nó suốt ngày hôm đó, tới nửa đêm mà không phát hiện mình sai chỗ nào. Tối hôm sau em mày mò một hồi thì phát hiện ra trở 22k và 33k của mạch Standby và Mute mình chưa treo lên V+. Thêm 1cm dây đồng ... Ôi - giật cả mình, em nó gào ác quá. Lần 3: Dựa vào hình dưới (Mạch của bác Tyro) em làm và vẫn trên board đục lỗ - Mục đích là sắp xếp lại linh kiện cho đẹp măt chút. Rất cẩn thận hàn chắc chắn từng mối, tròn-gọn-đẹp. Em cắm điện - đấu loa, ghé tai nghe có tiếng xì nhỏ rất khả quan. Rút điện thoại, cắm giắc phone, bật musicplayer, chọn bài hát yêu thích "Tà áo cưới - Hoài Nam" ...Thấy... Sao trình của mình thấp thế, làm lần 3 mà vẫn lỗi. Mở datesheet ra xem kỹ lại thì hóa ra chân 10 và 11 không phải nối với nhau. Vác kìm cắt bỏ chân 11. Các bác có nghe thấy không, Hoài Nam hát hay quá. Lần 4: Em mới mua đồng nát ở Thịnh Yên cái loa Dell 5.1 MMS5650, về nhà cắm thử thất vọng về nó quá nên em định dùng TDA7294 làm CS cho em nó (Em đã mua 10 IC và 1 biến áp 16A KOREA cũ).Lần này vì nhiều mạch nên phải làm mạch in cho gọn đẹp và giảm nhiễu. Bác nào làm được hay biết chỗ làm bớt chút thời gian vang ngọc làm giúp em với. Mạch định làm em đã up ở post trước. Nếu khó làm thì làm mạch của bác Tyro cũng ok. Thank's ACE
Em sơ xuất quá. Bác nào giúp được em thì SMS cho em số tiền và số tài khoản để em chuyển chi phí. SĐT của em: 0987207061
Hôm nọ xem lại hóa ra Linn LK140 xài 2 con TDA7294 Singapore một bên, :lol: Các cụ xem thế nào clone đc thì good quá.
Theo em thấy để nâng cao tinh thần DIY thì bác nên tự làm lấy mạch ạ. bác cũng ở HN nếu khó khăn về khoản giặt là có thể đến chỗ em. em có thể chỉ giúp bác được ạ.
Em cứ phải Thanks bác trước cái đã. Em cũng xem clip giặt là rồi,có lẽ cũng phải học làm để sau này còn nhiều việc cần đến. Bác cho em xin cái số điện thoại của bác để em tiện liên lạc.
Cảm ơn bác naichuoi đã rất nhiệt tình. Bác cho em xin địa chỉ và SĐT nhé.Em sẽ liên lạc ngay với bác khi có dịp vào thành phố.
em nhà ở Hà Đông. đi làm ở số 1 liễu giai, hay loanh quanh ở trường phương đông dưới minh khai ạ. bác tiện chỗ nào thì vô chỗ đó. sdt của em là 0914125183
Có bác nào còn File PCB giặt là của bác TYRO pót cho em xin. Mạch em up ở trên em giặt là rồi.Trưa nay xong em đóng điện nghe khá tốt, tuy nhiên vì em làm 5.1 nên không làm mạch đó được vì không đưa vào thùng cũ được Thanks bác naichuoi đã cho ý tưởng, mạch giặt là nhưng không có tiêng ù xì kể cả nghe sat loa bác ạ.
Chào các bác! Em là member mới, em đang rất muốn làm 1 Ampli TDA này ah! Em đang ở Q7, có bác nào có thời gian để em đến học hỏi và tìm kiếm linh kiện để e có thể hoàn thành em nó được không ah! Thân!
Em xin hỏi các bác Nếu có 4 em 7294 thì nên làm 2.1 hay 4.0 ạ ? Vì đóng loa sub ko đơn giản ( vì ko có driver tốt )
trước tiên bác cứ sắm 1 cục nguồn đôi khoảng 5A-28V AC và ra tiệm ngọc ở chợ Nhựt Tảo mua cặp 7294 và 1 số linh kiện theo sơ đồ đã rồi sau đó tính tiếp ....chúc bác như ý.
B.A ở NT cho ampli này nên kiếm cục 25v hoặc 28v đôi/10-12A mới đủ, cục 5A bé tẹo à. Vì nó ghi 10A thực tế không biết có được 3A không nữa.
Rất cảm ơn các bác! Hôm nay em đã được bác traivietnam dẫn ra Nhật Tảo mua linh kiện và được bác Viagraless tặng 1 cặp mạch rồi ah! Một lần nữa em xin cảm ơn sự nhiệt tình của 2 bác traivietnam và bác Viagraless rất nhiều ah! Tối nay đi làm về e sẽ mày mò luôn, có gì thắc mắc em sẽ post lên đây xin các bác tư vấn giúp em ah! Thân chào!
biến áp 25V ở NT không có bác mengkut ơi ....lần em làm em cũng đi mấy tiệm trong chợ chỉ toàn 30v không à........ .bác longbkhn đi NT mua biến áp thì nhớ lời dặn dò của bác mengkut nhé...
ở Nhật Tảo có cục 25v 8A đấy, cả 2 cuộn đều là dây đồng thì 140k/cục, nếu nửa nhôm nửa đồng thì 120k/cục.
Chào các pác! Em thấy các pác lắp amply chạy TDA 7294 nghe hay em là theo nhưng mua đồ gần đủ rổi chỉ thiếu cái biến áp nguồn xuyến ra 28V đôi -10A như các pác nói (biến thế xuyến Hoàn Cầu gì đó) em tìm ở chợ Nhật Tảo hoài không ra. Các Pác vui lòng chỉ chổ giúp. Em cũng nóng lòng được thưởng thức âm thanh TDA 7294 quá. cảm ơn các pác.
