Làm ơn cho e hỏi có bác nào ở sài gòn xin chỉ giáo cho e làm một con TDA 7294 ,thấy mấy bác làm e cũng muốn làm một cái ,trình độ của e bằng (0) ,với lại cho e xin bo mạch cho cn ic TDA 7294 cái nào dễ làm một chút

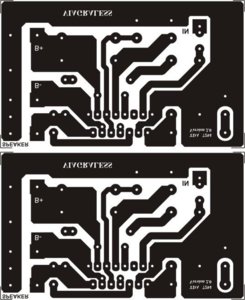

bác cứ mạnh dạn lên......sẽ có nhiều người súppọt cho bác để hoàn thành em TDA 7294...... trước hết bác ra nhựt tảo mua đủ linh kiện theo mạch chuẩn của 7294 trước đã........bác nên đọc bài làm mạch in bằng cách uỉ ủi và ủi sau đó tự làm mạch cho con 7294 này nhé..... gửi bác mạch in của 1 bác tiền bối trên VNAV, bác canh lại tỷ lệ cho các chân IC chính xác rồi ủi nhé.......
ha ha ha!em thành công rồi các bác ơi! tối qua rảnh rỗi,chán chẳng có gì nghịch,ngồi vẽ mấy đường mạch! con TDA này em được cho hè năm trước!hàn vào bo đục lỗ mà chưa có lắp linh kiện,hôm nay tháo ra lắp thử xem! lúc đầu em nghĩ nó không kêu được,vì chân cẳng nó nát roài! Thế mà lại hay các bác ơi!he he! thế này mới là DIY các bác nè!he he!trông sợ quá!!!! http://i1152.photobucket.com/albums/p49 ... ure003.jpg
Quả là đáng sợ quá đi. Nhưng dù sao cũng chúc mừng khi đồ chơi đã chơi được. nhưng mà bác vẽ đường mạch ngược này cũng công phu đấy nhỉ, mỗi tội các mối hàn không được công phu cho lắm thì phải. :mrgreen:

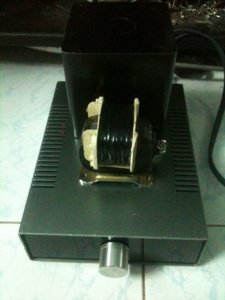

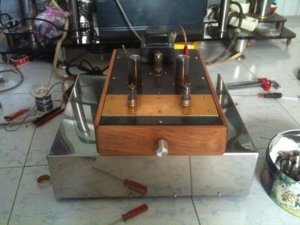

em là lính mới và định cư ở Sài Gòn,muốn tìm sư học đạo-giúp kèm cặp và chỉ bảo em đi vào con đường vẽ hàn chọc ngoáy các linh kiện và board mạch -hướng dẫn và cung cấp các sơ đồ mạch,để em ráp 1 em pre và pow này dc ko ạ. mong được các bậc tiền bối ra tay đón nhận cậu học trò này.đọc dc mấy mục DIY thấy thầy Trần Lê Quang có trên mọi mặt trận ,cũng như phúc đáp cho ae hỏi trên topic,em mong anh hướng dẫn và chỉ bảo em dc ko ạ?
Re: Nhờ anh chị em coi giúp mạch TDA 7294 Chào cả nhà! Mình hí hoáy vẽ lại mạch TDA7294 bằng EAGLE nhưng lắp lại không chạy! Nhờ anh chị em coi giúp Mạch gửi đính kèm dưới đây xem có lỗi gì không nhé! Xin cảm ơn!
mạch đây anh!! anh cứ dùng mạch bác via đi! em dùng chạy khỏe lắm!!!! em vẽ bằng sprint layout nên không hiển thị linh kiện được! bác xem cái mạch bác via rồi lắp nhá!!!!!!
Re: Nhờ anh chị em coi giúp mạch TDA 7294 híc em nhìn mang máng file pdf thì thấy bác hí hoáy thật ạ. nếu ráp đúng như vậy mà ko có mồi uống bia thì em cũng khâm phục bác lắm ạ. theo em thì bác nên lấy datasheet của nó xem xét lại 1 lần nữa ạ.
Re: Nhờ anh chị em coi giúp mạch TDA 7294 Mình có đối chiếu với Datasheet rùi, cơ bản vẫn giống nhau, chỉ khác trị số của 1 vài tụ điện và điện trở chỗ mạch MUTE và STBY thui. Khi lắp mình cũng đã đưa các trị số đúng với trong datasheet, nhưng nó vẫn chẳng kêu gì cả. Đo áp ở đường ra Loa chẳng thấy gì! Con IC cũng chẳng thấy nóng lên. Có lẽ mình mua phải hàng lởm chăng? Đã thay đến 3 con IC mà vẫn vậy (mua tại cửa hàng Hiền Hiệp 104 Trung Liệt - HN). Mình nghĩ mạch mình vẽ rất ổn, chưa phát hiện sai chỗ nào. Các bác nghiên cứu giúp em vụ này nhé!
Re: Nhờ anh chị em coi giúp mạch TDA 7294 Không chạy vì mạch stanby và Mute đều chưa mở, bác phải gác nó vô B+ chứ. Thân.
Re: Nhờ anh chị em coi giúp mạch TDA 7294 chỗ ở K3 thì phải đóng chân 1 và chân 2 với nhau. đừng dí chân 1 vào chân 3 nhé.
Re: Nhờ anh chị em coi giúp mạch TDA 7294 bác cho em hỏi cái trở chân stanby và mute e cho nó 2k5 được không bác?em có mấy con trở tốt,muốn tận dụng bác à!
Re: Nhờ anh chị em coi giúp mạch TDA 7294 Mấy con trở đó đâu có can dự gì vô âm thanh đâu mà cần trở tốt bác, ngược lại rất rủi ro vì nếu để giá trị 2K5 em sợ tèo mạch mute bên trong vì cao áp dí vô lớn quá, không đáng để thử đâu bác. Thân
Re: Nhờ anh chị em coi giúp mạch TDA 7294 Mình cũng đã "dí" chân 1 vào chân 2 của K3 rùi, nhưng nó vẫn không động đậy gì cả! Chẳng nhé các bác cũng không có cách nào giúp em sao? Các bác coi kỹ các chân Tụ hóa xem em có mắc ngược cực không nhé! Thanks
Re: Nhờ anh chị em coi giúp mạch TDA 7294 Em không mở được file PCB Eagle của cụ , cụ sài Eagle version mấy đó , cụ cho file PDF mạch in và tên linh kiện cùng một file được không cụ , nhòm từ trên xuống dưới cho nó dễ
Re: Nhờ anh chị em coi giúp mạch TDA 7294 Em theo schematic của anh nhá , con trở mute và stby anh set giá trị hơi lớn , khiến em nó không hoạt động được , anh set lại là : R4 = 20k , R5=30k , R6=10k , C3-C4 = 22uF. Chúc anh thành công
Re: Nhờ anh chị em coi giúp mạch TDA 7294 [/quote]Lạy cụ , con đã bảo cụ roài mà cụ không tin :evil:[/quote] he he!thì mấy con trở đó đẹp,với lại cũng hay hay nên tôi muốn lắp hết vào mạch cho nó đồng bộ,chứ trông thằng xịn,thằng đểu nó cũng không hay!!!! :lol:
