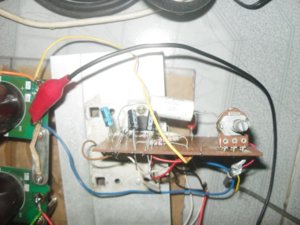

e chưa làm mạch in bj ,bj e đang làm thử nhưng có vẻ hơi khoai vì chân con 7294 sát nhau quá, mà 2 chân +- nguồn còn sát nhau nữa. e vừa hàn tạm 1 vế lên bo test theo mạch của bác via thì nó hót rồi, ko ù xì j cả mặc dù e dùng toàn linh kiện TQ. đây cũng là lần đầu e làm mạch điện tử khi nào làm xong mạch in e sẽ làm lại cho đẹp e đọc hết 2 topic về 7294 này mấy lần rồi, bj mới hạ quyết tâm làm, hình nó đây ạ
Bác nào có layout của mạch này và mạch nguồn không? cho em xin với! em mới bước chân vào DIY mong các bác chỉ giáo thêm.e ở Đằ Nẵng!
em cũng đang đu dây theo các bác dây .... khổ nỗi sơ hở cái là em nó được nướng thơm lừng ..... em có mạch nguồn + có cái mạch cho hết các chỗ nối ra đằng trước đây, bác thích thì tải về là ủi .. mà cho em hỏi luôn là con tụ xả thì mình chọn như thế nào ạ ... http://me.zing.vn/apps/sharefile?params ... g3MTU1MQ== http://me.zing.vn/apps/sharefile?params ... g3MTU1MQ==
Trở xả chứ hổng phải tụ xả bác ạ (nếu tụ xả được thì khỏi cần trở xả nữa ) , chọn khoảng 10k, 22k,... tầm 2-3W hay 5W gì đó
^^ em gõ lộn tí ... trở xả tụ .. mà em xài trở này được ko bác .. cái xám xám ý ... Mấy em đã ra đi do lỡ tay bị chập + IC đểu:
chỗ đấy em bị nướng hết rồi .... hàn vào rồi cũng lười dỡ ra @@ toàn hàng chợ giwof nên mới để đấy chứ ạ, chứ hàng ngon ngon là phải nhổ ra để mà tận hưởng chứ @@
E đếm sơ sơ chỗ đấy cũng 6,7 e gì đó. Hix hix cụ nướng ghê quá. E làm Lm thì chết mất 1 e vì mua phải 1 e vì mua phải hàng lởm hix
Hì! Bác này định 5.1 xem phim hay sao vậy? Nhiều thiệt ^^! hàng lõm nhưng ráng kiếm cái tụ nối tầng và trở hồi tiếp ngon ngon tý, trở 22k/2W xả tụ vậy là OK rồi đó Bác. cứ gắn vào mà cầm máu cho nó thôi ^^.
e đọc roài, ko nên dùng trở xả trừ khi cụ đang mần, đẽ toi tụ nguồn lắm.trc e cũng hàn trở 22k sau e bỏ luôn, cao áp 285VDC giật e chỉ hơi tê thoai :lol: he, e lắp bo TDA ngon luôn, dưng mà bo đền đệm thì :twisted:
Nhờ mấy bác giúp đỡ ... Em có làm mạch theo cái này chỉ thay đổi 1 tí linh kiện thôi ạ mà em nó ko kêu cũng chả thèm chập cháy luôn nữa để 1 lúc thì nóng nóng tí thôi ạ. đây là mạch trên mạng Còn đây là của em ...... chỉ thay tụ 10uf bằng tụ 22uf, trở 330 thay bằng 680, vậy mà em nó ko kêu chỉ có nóng lên thôi nhung vẫn cầm tay được bình thường, ngõ loa ra thì = 0v
ặc, e ccungx đang làm mà ko biết kĩ thuật nhưng như cụ thế ko dc, hãy làm đúng mạch để chạy đã, kêu dc rồi thì mần j cũng dc trở với tụ thì rẻ thôi mà, bj ngon kiếm đồ xịn thay vào
mình đã check lại .... mạch này kêu + không bị ù xì gì hết ... ko kêu do cái dây nối ra loa bị đứt ngầm trước có làm cái mạch theo bác via nhưng ù xì hoài cho vào chasis làm mọi cách vẫn ko hết. Vậy mà cái mạch này em thế vô thì hết + được cái nhỏ gọn ^^ câu kéo dây ra cũng OK ^^
em đã lắp thành công 1 kênh. nghe cũng tạm được.lắp theo kiểu mạch của bác Via nhưng hàn ic mặt đòng hơi khó với chẳng có thẩm mỹ gì cả, bác nào có pcb nào dễ lắp cho e với nào!

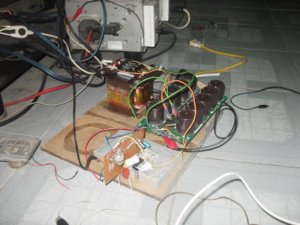

hàn theo bác VIA mà không phủ xanh thì mấy cái chỗ đồng nhiều hàn đồng nó toàn lan rộng ra, khó hàn thật ... thích thì bạn lấy mạch này. Mình cũng hoàn làm theo rồi, nghe ko ù xì gì hết . sơ đồ + pcd đây. http://me.zing.vn/apps/sharefile?params ... g3MTU1MQ== http://me.zing.vn/apps/sharefile?params ... g3MTU1MQ== ... Còn đây là mạch mình làm, dùng mỏ hàn súng nên nhựa thông cháy ác quá bẩn tùm lum + ko dám xi chì toàn bộ dây sợ bong @@ cách xi chì thì sau khi rửa mạch, chưa khoan vội, bạn lấy nhựa thông hòa với cồn hoặc axeton (sao cho nó thành màu vàng như bia là được) sau đó cho 1 ít thiếc lên đầu mỏ hàn (mỏ hàn nung là tốt nhất) và tô thật nhanh nhé để tránh bong mạch.
Bản thân khi đã giặt là thì kết nối giữa mạch đồng và tấm mạch đã giảm độ kết nối vì là(ủi) với nhiệt độ cao. Với kinh nghiệm 1 ngày cầm mỏ hàn của em, em xin có chút chia sẽ, khi không có phủ xanh sẽ khó hàn vì hay bị chảy chì trên mạch in. Cách hàn thì nên chọn mũi hàn nhỏ vừa phải, khi hàn ta chấm mủi hàn ở điểm cuối của đường mạch ngay sau chân linh kiện 1 lúc cho nóng vừa phải( nhằm tránh chì còn lại trên mũi hàn chảy lan trên đường mạch) và chì hàn ta chấm 1 it lên chân linh kiện cho chì chảy đều là OK! Hình dưới là minh họa: vòng tròn đen là nơi đặt mỏ hàn và hình sao màu đen là điểm tiếp chì.
Như xxx kiến của em thì cách đi 1 đoạn mạch hồi tiếp vòng qua lại các đường mạch power giữa chân 2 và chân 14 quả thật là LOW-FI. đều này là tối kị trong thiết kế mạch in âm thanh vì điện trở 22k nối từ chân 2 đến chân 14 là điện trở hồi tiếp nên rất nhạy với nhiễu DC cũng như AC, nếu mở công xuất lớn, dòng qua lớn thì em nghĩ sẽ mức độ nhiễu sẽ rất cao. Theo xxx ý của em thì ta nên nối trực tiếp điện trở 22k từ chân 2 đến chân 14 của IC mà không quá bất cứ đoạn mạch nào cả để đường mạch ngắn nhất. Kính, mong đá sẽ không bay ầm ầm ^^.
ặc, tối về e mần thử xem sao.hiện tại e tiếng ù nền của e hơi to, nghe ban đêm thấy rất rõ. cám ơn bác, mà bác còn kinh nghiệm j chia sẻ cho e biết với hôm qua e cũng thử xi nhưng bong luôn mấy chỗ chân ic, ẫn hàn cố dc nhưng hnay phải làm lại , ngâm lâu quá nó ăn mòn cả đồng dưới lớp mực :evil:
Trở xả chứ hổng phải tụ xả bác ạ (nếu tụ xả được thì khỏi cần trở xả nữa ) , chọn khoảng 10k, 22k,... tầm 2-3W hay 5W gì đó [/quote] ^^ em gõ lộn tí ... trở xả tụ .. mà em xài trở này được ko bác .. cái xám xám ý ... Mấy em đã ra đi do lỡ tay bị chập + IC đểu: [/quote] bác cho em PCB file pdf mach này nhé!
Đây là PCB TDA7294 em layout từ năm 2006 em vẫn sử dụng đến giờ ^^. Trên PCB thiếu 1 chú R = 22k hồi tiếp từ chân 14 đến chân 2 Bác nào có giặt thì nhơ hàn nó trước khi cấp nguồn nha , nếu không áp đầu ra lên rất cao đó ^^.
Mấy bác giặt cái board 7294 mini này nè, nhìn dễ thương lắm (em mới lụm được). File giặt là em gửi kèm có cả pcb cho board nguồn. http://www.mediafire.com/?iuqdm9mzvqbbzyz 12345fire mấy bác đổi thành media fire nhé.
Em đâu biết nghe thế nào đâu bác. Em ko biết làm, chỉ thấy đẹp đẹp lụm về cho anh em làm, còn em hóng hớt ngồi xem review thôi ạ.
Em đâu biết nghe thế nào đâu bác. Em ko biết làm, chỉ thấy đẹp đẹp lụm về cho anh em làm, còn em hóng hớt ngồi xem review thôi ạ.[/quote nhưng mà linh kiện trên bo nhỏ quá, mạch cũng nhỏ nữa.trình e mà làm thì còn mỗi fip :mrgreen:
