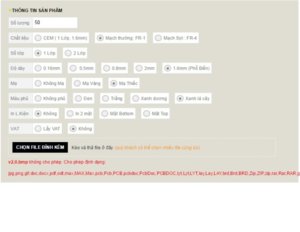

hi hi, các bác giúp em nhiệt tình quá làm em cũng có chút hãnh diện vì khuấy động lại chủ đề này ^^. Bác Via ơi, em vào trang đặt hàng của Kim Sơn thì thấy thế này : - Họ không chấp nhận 2 định dạng file bác gửi cho em là cdr và bmp (cái file bmp bác gửi nếu họ chấp nhận thì liệu có làm ra mạch đúng tỉ lệ không bác ?) - Và với cái bảng đăng ký báo giá em chọn như sau có được ko ? - Em sẽ lục lọi Nhật Tảo các kiểu đã, 2 quyền trợ giúp còn lại em sẽ để dành, chừng nào kẹt lắm em mới cầu viện bác - À còn IC xịn phân biệt với IC thường như thế nào vậy bác ? + Về vấn đề cục nguồn, em sẽ sang Nhật Tảo kiếm chỗ đặt quấn, nếu mắc quá em sẽ thử tháo ra theo bác D0iT xem có được không, vì em nhớ mang máng là lúc em còn bé, em đã từng tháo banh ta lông một cái cục như thế này rồi thì phải. :lol: + Để tiết kiệm chi phí, em sẽ thử dùng cái mỏ hàn hiện tại, nếu khó khăn quá em sẽ thử mua cái khác. + Đồng hồ VOM thì theo các bác em phải có vậy có bác nào biết ai đang dư hoặc muốn đổi lên cái khác thì để lại cho em cái cũ nhé, em lỡ "nổ" với bà xã về dự trù kinh phí rồi nên giờ phát sinh thêm cái đồng hồ em cũng hơi quê quê với bả + Cái hút chì là cái ống giống giống như cái súng bắn keo silicon phải ko bác ? Nó để làm gì thế ạ ? <-- Em tính hỏi câu này nhưng thấy hỏi vầy abc quá nên lên mạng kiếm luôn cái video coi họ làm thế nào, hoá ra trước giờ em làm lụi ko à, chẳng đúng kỹ thuật gì cả. Em post luôn lên đây để anh em làm sau em tham khảo nhé !https://www.youtube.com/watch?v=oqV2xU1fee8, bên cạnh video này còn có khá nhiều video cùng loại nói về hàn và gỡ bỏ linh kiện.
Hút chì là cái như thế này này bác: http://www.tme.vn/Product.aspx?id=1863#page=pro_info Hỏi thêm cái PCB của bác size bao nhiêu mm x mm ? Mà để PCB FR4 nhìn cho đẹp, cứng cáp.
em cũng không biết chính xác là bao nhiêu mm, vì file corel thì phải sang tuần sau em về lại tổ cú thì mới cài phần mềm mở lên được giờ em cứ gửi cho người ta rồi người ta đo đạc tính toán báo giá thôi. Em đang đọc say mê thớt http://vnav.vn/forum/viewtopic.php?f=45&t=19&start=175 Cùng nhau tự quấn biến áp nguồn của bác Rùm. Không biết nếu tự quấn cái này có khó lắm không nhỉ ? To bác Rùm : Bác Rùm có thể tính giúp em mua đồ gồm những gì và hôm nào cho em qua nhà bác nhờ dụng cụ của bác để tự quấn được ko ? Đấy là em cứ mạnh dạn nói thế vì em không biết quấn một cái BA như thế này thì mất bao nhiêu thời gian.
Mình chưa quấn BA bao h nên đoán lần đầu cuốn chắc là khó, thiết nghĩ nếu bác sau này còn cuốn nhiều BA thì cứ nên tự cuốn vì tái sử dụng được đồ mua để dùng còn không thì thuê cho lành.
Em tự quấn được 6, 7 cục nguồn rồi. Hehe. Quấn nguồn loại EI thì có dụng cụ quay tay thủ công, trên máy có sẵn bộ đếm vòng rồi. Cụ mua EI, lõi và tính toán như các cụ ấy tính rồi quay thôi. Dụng cụ này em mua mấy năm trước giá 120K. Giờ thì em không biết vì em toàn quấn nguồn xuyến. Nguồn xuyến thì hơi bị "đầu lâu" đấy ạ. Cụ kiếm được lõi (em nghĩ là dễ vì TDA 7294 không đòi hỏi khác biệt nào về nguồn) thì theo bên topic quấn nguồn xuyến mà mần thôi ạ. Cỡ em, vừa quấn vừa uống chè thì chắc mất một tuần (chỉ quấn buổi tối).
Cái nào mắc thì là thiệt , em hay mua tiệm Ngọc chưa bị cháy nổ bao giờ, thấy nhiều bác mua chỗ khác than bị nổ ngay khi đóng điện. @ bác chuột, em đã từng in ở Kim sơn đường NKMK bao nhiêu lần rồi có thấy ai chê file Corel đâu nhỉ ???
Cái vụ nổ này đúng đấy ah, em bị rồi nên biết, em mua khoảng 10 con ở 4 tiệm khác nhau, giá khoảng từ 30-35k/c thì toàn bị nổ ngay lúc đóng điện, (làm từ khi đu theo Diy thì mắc thêm bệnh tim)giờ còn sót lại 3 con chắc hên. Nếu mua khoảng 45k/c thì ok
Bác nướng chip kinh nhể đi 1 em thì tiếc lắm,còn em từ đó đến giờ chỉ die 1 con vì thằng bán nó bán chíp die trước khi cắm điện.Chắc em hên hay sao đó :mrgreen: mar cũng có sin cũng có
TDA 7294 chịu nhiệt hàn rất dở , trước đây tỉ lệ chip bị đơ của mình là 50/50 sau này trước khi hàn mình gắn lên chip một tản nhiệt nhỏ 30*30 thì thành công 100 phần trăm Đang hồi hộp theo dỏi dự án " TDA 7294 phiêu lưu ký "của Bác chuotlac, chúc Bác thành công mặc dù "tay không chống Mĩ "
Bác obscurus nói dúng,nếu vậy thì trước mắc là nên đặt người ta quấn cho dự án này,còn nếu muốn quấn thì kiếm thêm cục nữa bác có thể tự mài mò cho dự án sau cũng được.
Số em chắc nó lận đận các bác ạ, báo cáo các bác tình hình tới thời điểm này. Do thứ 6 với thứ 7 em bận quá, nên dậm chân tại chỗ, em để dành ngày chủ nhật để đi kiếm đồ và đặt mạch in luôn. Sáng chủ nhật em gọi điện cho Kim Sơn, ko ai nghe máy, em coi lại trên trang web thì chủ nhật ko làm việc. Đen tập 1 Em hẹn cậu bạn chiều qua Nhật Tảo (shop Đại Loan như các bác đã hướng dẫn) mua linh kiện các kiểu (vì nghiên cứu lý thuyết mãi thấy ko phê, phải có tụ, trở ... trong tay thì mới giống như mình đã thật sự dấn thân vào con đường này). 5h ra tới nơi thì các sạp đóng cửa gần hết. Đen tập 2. Thực ra thì vẫn còn nhiều tiệm còn mở, nhưng em vẫn muốn làm theo chỉ dẫn của các bác, đến đúng shop mua cho khỏi bị lăn tăn vụ đắt hay rẻ. Thế là tụi em đi tìm chỗ đặt quấn biến áp, lúc đầu em kiếm được một anh bên đường Tân Phước, anh ấy báo giá một cuộn nguồn đôi 27 - 0 - 27 8 ampe giá 700k, nghe xong em muốn xỉu luôn. Lúc sau mới nói lại cho anh ấy rằng thì là mà các kiểu (bọn em chỉ cần nguồn có dòng thật khoảng 2 - 2.5 Ampe thì anh ấy báo lại là 300k một cục.) Thực ra thì lúc đó em cũng ko biết là đắt hay rẻ, nên bốc điện thoại lên nhờ quyền trợ giúp của bác Via, rất tiếc bác đang bận nên chỉ nhắn tin được. Bác Via khen rẻ ( chắc là "rẻ" ) nên bọn em đi kiếm chỗ khác. May mắn là em lại kiếm được tiệm khác góc ngã tư Tân Phước - Lý Thường Kiệt, anh ấy báo giá là dây nhôm thì 160k, dây đồng thì 250k, mà dây đồng thì anh ấy quấn được tới 3A. Suy đi tính lại, với lại em cũng nhớ mang máng là bác nào đã từng nói rằng nguồn nên khoẻ hơn cần thiết một chút để đảm bảo dòng luôn ổn định. Để đảm bảo an toàn, em gọi cho bác Rùm để hỏi, bác Rùm mặc dù chưa biết em là ai, với lại chủ đề TDA này cũng đã quá lâu, nhưng vẫn cố nhớ và tư vấn cho em là dòng khoảng 2 - 2.5 A là ô kê nên cuối cùng chốt lại là đặt quấn 3 cái biến áp dây đồng, 250k/cục ngày hôm sau lấy. Vậy là xong phần biến áp. Sau đó tiếp tục tới phần kiếm chassis. Lượn lờ một vòng chợ, vào các tiệm đóng thùng loa hỏi thăm (nhờ đó mà biết giá cả đóng thùng loa, củ loa linh tinh) thì em lạc vào khu bán đồ trông như kiểu phế liệu từ đồng hồ, máy tính, khoan, đầu đĩa, ampli búa xua. Em quyết định mua một cái xác ampli cũ về làm chassis vì mua cái mới nhiều lỗ quá, nhìn em ko thích lắm. Hôm nào lúc làm em sẽ post hình cái chassis này, nhìn khá cùi bắp và củ chuối nhưng em nghĩ bước đầu cứ thế đã, có điều kiện làm cái ruột cho ngon xong sẽ làm lại cái vỏ sau. Tổng kết lại : đến thời điểm này em mới chỉ có một cục biến thế (chiều nay mới lấy) và 1 cái xác ampli (bên trong vẫn còn đầy đủ các thành phần nên em nghĩ em sẽ tận dụng được tản nhiệt, vài cái trở hoặc tụ, chiều nay em sẽ rã cái máy đó ra rồi hỏi thăm các bác xem em có tận dụng được gì không, vì em thấy có 2 con tụ 10000 uF còn rất đẹp, ko biết sống chết thế nào.) Xin hết ạ. PS : sáng nay em đã gửi file cho Kim Sơn để họ báo giá, kiểu này thì chắc còn lâu mới được sờ tận tay cái bảng mạch
27-0-27 VAC --> 36 - 0 - 36 VDC thì công suất 80W thi 1 kênh cần ~ 120VA -> 27 - 0 - 27 dòng 2.2A nên cục bác đặt chỉ đủ cho 1 kênh nhé. Bác đặt 3 cái, bác định làm dual mono hả bác?
Không có kiến thức cơ bản nó khổ thế đấy các bác ạ. Sau khi gọi tới gọi lui tầm gần chục cuộc điện thoại qua lại giữa người thợ em thuê quấn và bác Via, em mới nhờ chỉnh lại yêu cầu quấn Biến áp : quấn dây 1.2 ly, nguồn vẫn là 27v, ngày mai lấy, và giá giờ là 450k. Hai người bạn của em đang máu me nghe thấy rắc rối như vậy đã quyết định rút lui, ngồi xem em làm chuột bạch thế nào rồi mới tính tiếp Như vậy là giờ chỉ còn mình em đơn độc trên con đường DIY gập ghềnh đầy sóng gió :lol: Một lần nữa em xin cám ơn bác Via rất nhiều vì bị em spam điện thoại liên tục mà vẫn rất nhiệt tình hướng dẫn em.
Thấy Bác mua BT quấn thủ công với giá 450.000 mà xót dùm cho Bác, anh em trên VNAV có thành kiến khá nặng với hàng chợ , chớ thật ra biến thế chợ dây đồng Minh Quang 30V - 10A giá 180.000 ngàn kéo 2 con TDA chả xi nhê gì với nó cả ĐT max khi có tải của TDA 7294 là 40V , tuy nhiên Đtrở của cuộn dây BThế cũng đã là 1-1.5 ohm do đó khi có tải dòng Ampere qua Biến thế sẽ làm sụt áp nguồn , trên thực tế sử dụng biến áp 30V, khi không tải nguồn đo là 41V khi có tải chỉ còn lại 36- 38 V nên cũng chả có gì đáng lo ngại. Cuối cùng chắc ăn nhất là dùng con TDA 7293 , chất âm nó y hệt như 7294 nhưng điện áp max của nó lên đến 50V mình đã thử nó với nguồn 32V chạy rất ngon lành , tiếc là chưa có BThế 35V để test nó
Bác obscurus thấy không,TDA của em nó không đi die chắc cũng vì lý do này :mrgreen: chắc tại TDA đầu tay của em làm hàng chợ nên hên.Cảm ơn bác lamthoi ạ.kiến thức em còn còi quá.
Nhìn bác chập chững khổ quá chứ không em giúp bác cục xuyến cho khỏe re, nhưng cũng ngại sợ bác máu me mà vận chuyển lâu mất hứng :mrgreen:
bác diyampli cho em để dành quyền trợ giúp này nhé, có gì em sẽ sử dụng sau (lắp lại TDA hoặc dự án khác chẳng hạn ^^. ) Chập chững nó cũng có cái hay của chập chững bác ạ, mấy hôm nay em cảm thấy mình tiếp nhận một lượng kiến thức khá lớn và mới lạ. Và cũng lâu rồi không tiếp nhận nhiều như vậy, cảm thấy đầu óc cũng có cái để làm việc ^^ Ấy nhưng mà nói thế chứ các bác cứ giúp em nhiệt tình nhé, cho nó mau qua giai đoạn chập chững :lol:
Em thường dùng cách này để xác đinh số vg/vôn đối với BA đã được quấn sẵn: bác lấy 1 đoạn dây có bọc cách điện bất kỳ (dây điện, day emay...) miễn làm sao luồn được vào khe còn trống của biến áp. Tùy biến áp to, nhỏ, bác luồn lấy vài vòng (hoặc 10 vòng cho dễ tính ), sau đó bác đấu nguồn vào sơ cấp (220Vac), bác đo luộn điện áp của cuộn dây quấn này => từ đó bác tính được luôn vg/vôn với BA này. Sau đó tùy tình trạng của BA mà bác dùng phương án nào? dỡ ra hết để quấn lại, hoặc dỡ vài vòng (hoặc quấn thêm vài vòng) để có điện áp cần dùng
Báo cáo các bác, hiện nay em đã giải quyết được phần nguồn, vỏ máy (tối qua em đã tháo banh cái ampli cũ mua hôm trước để lấy cái vỏ) và mạch lọc nguồn có 4 con tụ 10000 uF do một mem vnav tặng. Phần bo cũng đã đặt và chờ Kim Sơn giao hàng. Em dự kiến cuối tuần này sẽ đi mua tiếp linh kiện còn thiếu. Hiện nay cái em đang lo là các kinh nghiệm khi làm mạch này ví dụ như : Em đọc 2 đoạn trên mà không hiểu là giải pháp cuối cùng thì phải như thế nào ? Các bác giúp em với ạ.
Đây là vấn đề bác kia gặp khi dùng cuộn lọc nguồn và nối mass của cuộn lọc nguồn đấy vào vỏ máy nên bị giật là đúng rồi vì nối thế là sai (do VN không có chân cắm nối đất nên không làm thế đc), bác không dùng thì không f lo. Bác post ảnh bác làm đến đâu cho mọi người ngắm nghía cái.
Em mới có cái vỏ máy và cục biến áp nên cũng chưa có gì để chụp bác ạ. Bác cho em hỏi thêm : hôm qua em tháo cái ampli cũ thì em cũng thấy có mấy điểm họ nối vào vỏ máy, nếu vậy chủ nhân của cái ampli này nếu sờ vào vỏ máy thì sao ạ ? còn cái TDA này của mình thì có nối điểm nào vào vỏ máy không ?
Thế jack cắm nguồn của cái amply có mấy chấu? Thường (amply hoạt động bt) thì sờ không vấn đề j, nếu dò điện (amply có vấn đề) thì đen nhất là lên nóc tủ ngắm gà ... TDA của bác không cần nối j vào vỏ cả, vì việt nam không có chấu thứ 3.
