Vậy là được rồi. BVL chủ yếu là để lo xa thôi, phòng khi trường hợp 1 e sò hoặc e ic nào đó thông với nguồn +/- hoặc có dòng dc rò ra loa trong quá trình sử dụng thì lúc đó em nó sẽ thông báo cho mình để ktra sửa chữa tránh việc sửa ampli kèm khuyến mại quấn lại loa thôi.
Mạch Bảo vệ loa của Nhật Tảo có ưu điểm là nhỏ gọn -giá rẽ -dể sử dụng , khuyết điểm là thường dùng relay của TQ để hạ giá thành Bảo vệ loa của NT sử dụng trực tiếp nguồn VAC từ 30-35V của cuộn thứ BT nguồn ( chỉ một vế thôi ), giá hiện nay chừng 30-40 ngàn, nghe nói có loại dùng relay của Korea giá cao hơn nhưng mình chưa thấy , mình cũng đã từng DIY BVloa nhưng làm xong giá thành còn cao hơn nhiều , chủ yếu là tích hợp luôn Bo TDA cho gọn. Ra chợ các Bác cứ hỏi mua Bo BVL là xong , chả có nhiều loại để lưa chọn đâu
Đo DC = 0V hay cố đo chính xác đến mV tầm < 100mV là ok. Xong bật sang đo AC lấy tay sờ input xem nó có nhảy không? -> nhảy nhảy -> ok (do người là nguồn tín hiệu 50Hz - điện trở người cao nên như ăng ten thu tín hiệu 50Hz) Sau đó cắm loa thử -> dùng loa cùi trước nhé.

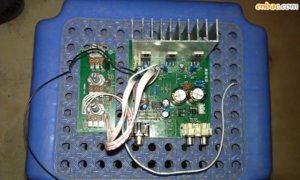

Em muốn lắp 1amply 2.1 và có ý tưởng thế này ạ. dùng mạch phân tần bass treble 2.1 của bo tda2030 ở chợ trời. sau đó thay 2 ic vệ tinh tda 2030 bằng mạch ic 7294 do mình tự diy. nối đường vào sub đến một cục sub điện để hoàn chỉnh một bộ 2.1. tất nhiên để kéo đc 2 vệ tinh tda 7294 thì cần phải làm lại bộ nguồn thật ổn. cái em thắc mắc ở đây là phải nối cách nào vào ngõ line in của cục sub điện kia ạ. mong các bác hướng dẫn cho ạ. em xin cảm ơn
Chắc bác ấy làm vài cái phép tính thấy không ổn nên lui binh rồi.Hoàn thành một cái Amp 7294 với linh kiện bình thường cùng với Chasis khéo lắm cũng phải hết một củ , linh kiện tốt như Biến thế xuyến , Bo Sao Kim, Tụ trở thương hiệu, rồi Volume - cọc loa - cọc tín hiệu - chaissis .... chi phí phải trên hai củ , cháy nổ ì xèo còn phải tốn kém hơn nhiều , với số tiền này nếu khéo chọn thì cũng được một cái Amp secondhand tương đối vừa khỏe xác lại an toàn , Bác ấy rút sớm lại hay đấy

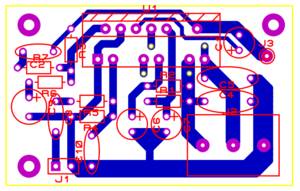

Bo vẽ một lớp như thế là khéo rồi , các điểm Mass phân bổ khá hợp lý , nếu khoảng cách nguồn V+ V- và IC khá dài nên ráp thêm hai tụ lọc bù 1000 MF , đường nối hai chân 8 và 15 nằm giữa IC nên dể chạm mối hàn , nhưng mà không sao khéo léo một chút là được
Kinh nghiệm bản thân thôi, đầu tiên cư nghĩ là DIY sẻ đuơc chất âm theo ý mình mà lại đở tốn kém ai ngờ ngược lại , bây giờ nghiện rồi rút ra không được , rõ khổ

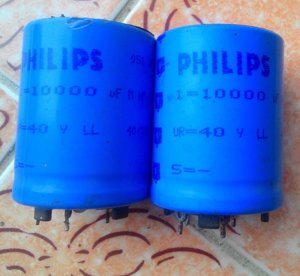

E cũng mon men bước vào con đường đau khổ đây, lôi trong xó nhà ra được 2 e tụ nay thế là máu DIY nổi lên muốn chiến e TDA 7294 này quá. Các Bác xem 2 e tụ này dùng cho phần nguồn được không...?
Tụ này Em có 04 con nhưng trị số là 22k/40v nhặt tại Module 48v/5v của tủ CSNB Alcatel đời cũ hơn E 10. Em định dùng cho Aaron có được không ạ.
Báo cáo các bác, do mấy hôm nay em bận quá, cứ chạy cờ lông công suốt ngày ngoài đường nên chưa tiến triển được gì Hôm nay em đã nhận pcb, đã mua đầy đủ đồng hồ, chì hàn, hút chì, TDA7294.... Em cũng tranh thủ chạy ra chợ Nhật Tảo mua linh kiện. Nhưng đúng là ko đơn giản tí nào, em muốn mua cái cọc loa và cọc tín hiệu mà cũng ko biết mô tả ra sao nữa nên lại phải chạy về nhà ngâm cứu lại. Các bác đừng cười em nhé. Tính đến thời điểm này thì tổng thiệt hại đối với em cũng ko có ý nghĩa quá lớn, không phải em giàu có gì mà là việc diy ampli giờ đã trở thành một niềm vui, vnav đã trở thành một điểm hẹn mà hàng ngày phải vào mấy lần nên em khẳng định chắc chắn rằng em sẽ theo dự án này đến cuối, cho em nó một cái áo tươm tất một chút để kỷ niệm sản phẩm đầu tay. Kế hoạch của em là ngày mai sẽ hàn mũi hàn đầu tiên, các bác cho em vài lời động viên lấy hên nhé. Mai em sẽ có ảnh để các bác góp ý, chứ em sợ cháy nổ và điện giật lắm.
Bác vào link này http://vnav.vn/forum/viewtopic.php?f=35&t=85578&start=25 Cọc loa ở chỗ "#DAD-08.1 Cọc loa mạ vàng nhập từ UK" Jack tín hiệu ở chỗ "#DAD-08.2 RCA mạ vàng 24K, chất lượng tốt 35k/pc" Không f mình quảng cáo cho shop đâu mà giúp bác có khái niệm, hình ảnh về cọc loa, cọc tín hiệu thôi. Bác chưa hàn bao h thì trước khi hàn PCB tập dợt mấy mũi lấy cảm giác trước rồi hãy làm. Chờ ảnh bác chủ vào ngày mai.
Rất vui vì Bác Chuotlac vẫn tiếp tục chương trình " đồng hành cùng TDA" và sorry vì đã suy bụng ta ra bụng người với bác , với câu nói DiY ampli giờ đà thành niềm vui thì bác đả bước cả hai chân lên con đường "đau khổ "này rồi, nhớ lại phát hàn đầu tiên mình sôi trào với niềm vui vì con đtrở đã dính cứng nhưng lần đóng điện đầu tiên thật kinh khủng : pháo nổ lộp độ và ca sĩ Ngọc Lan hát không thành tiếng ngườii. Cuối cùng chúc bác Mả đáo thành công
Vì TDA nhiều chân mà bác lại hàn lần đầu nên để tránh quá nóng khi hàn dẫn đến chết con TDA, theo em bác nên: 1. Gắn TDA vào tản nhiệt trước khi hàn; 2. Không nên hàn liên tục các chân. Bác nhớ phải lót TDA (bằng miếng lót sò) và gắn keo tản nhiệt cẩn thận. Phải đảm bảo cách điện TDA và tản nhiệt (đo điện trở giữa lưng TDA và tản nhiệt để đảm bảo nó không bằng 0). Tụ có phân cực thì nhớ gắn đúng chiều âm dương. Thực hiện đo điện áp sau khi nắn trước khi đấu vào bo mạch. Cắm điện thì bác đứng gần ổ điện hơn là đứng gần sản phẩm. Tay cầm chắc giắc cắm, mắt nhìn kỹ bo mạch, rửa mũi bằng nước muối trước đóng điện. Có biến (khói, khét) là rút ngay. ). Sau 10 giây bác cũng nên rút điện ra để kiểm tra xem có gì nóng bất thường không nữa nhé! Em vẫn làm vậy. Bác cứ tự tin, linh kiện cho TDA cũng rẻ, cháy lại thay, lo gì! =))
Ơ, để thông mũi mát họng thôi cụ ạ. Nhỡ đâu có khét mà mũi không ngửi được thì chít! Em đùa tí cho vui.
Để an toàn cho lần đầu đóng điện thì phủ một cái khăn lên cái đống tạp phí lù đó. Cắm điện vài giây rồi ngắt, kiểm tra cháy nổ. Sau đóng tiếp với thời gian lâu hơn, rút điện kiểm tra và sờ xem có gì nóng bất thường không. Cuối cùng đóng điện và nhìn + ngửi mấy phút rồi đo kiểm tra xem nguồn có lệch không, tiếp đến đo VDC ngõ ra loa, Nếu ổn cắm cái loa đểu vào rồi cấp tín hiệu cho nó xem nó ra tiếng vịt hay tiếng họa mi....
Mình lúc nào đóng điện đều test trước với cái "Dim-bulb Tester" làm theo schematic ở: http://antiqueradio.org/dimbulb.htm Nó như kiểu mạch giới hạn dòng đề phòng dòng qua amp quá lớn (nguyên nhân do chạm chập, biến áp cùi nên dòng fuco lớn).
