Cái có "S" là loại công suất nhỏ hơn chỉ có 30W, dùng cho mạch mà G2 ghim bằng R. Còn cái không có "S" công suất lớn hơn (50W) có sẵn điện áp ghim cho G2 nên dùng mạch nào cũng được. Thực ra cái 30W là ngon rồi. 30Hz hay 40Hz hơn nhau không đáng kể.
em tét bằng cd thì 1khz được 10volt. 20hz - 8volt. 20kz 11volt. bass thiếu do opt em quấn được có 10henry. tính chêm ngược phe cho lên henry tí nữa mà để nghe đã. nhờ cục nối tầng em cho chạy cathode feback nên đáp tuyến ra khá là phẳng. em cũng không biết cái gu50 này chạy SE bình thường nó được mấy wat nữa, nhưng cái amp này nghe rất mạnh.
Cám ơn bác về kết quả thực tiễn. Do 2 OPT rời nên mạch không thể khóa DC về zero(gần zero), do vậy OPT phải có air gap, ko chêm Fe theo OPT PP được
tách ra 2 opt đã làm mất đi tính hiệu suất của PP rồi, không biết nghe vậy bác có thấy nó như SE không hả bác?
Dạ ý em chêm 2 lá ngoài cùng để giữ chữ I á. Hôm nay em đã tháo opt lót air mỏng hơn chút được 17 henry. Trước khi tháo opt em đo công suất lúc đồng hồ kim lên hết mức lúc volume còn lên nữa mà kim không lên. 1kz - 16volt. Nghe hay như Se, mạnh như PP. Hi hi.
cũng có cái lý riêng của bạn...nhưng mà quân vậy quá mất thời gian.....sợ nhất là ngồi quấn OPT..hihi :mrgreen:

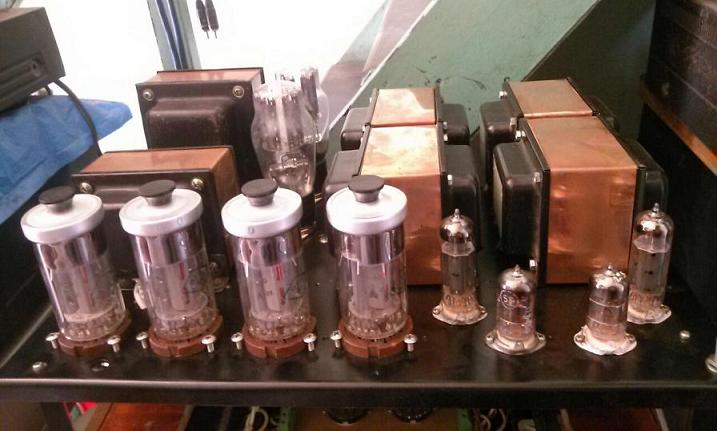

nay em tiếp tục dự án này, thay gu50 bằng bóng el34 cho dễ. tầng đầu 6h1p- 6h6p đảo pha- el34 kết quả thu được ngoài mong đợi, 16 volt trên tải 8ohm. méo tầng số dưới 20Hz như SE không thấy, sin tròn đều như PP, chất âm SE vẫn giữ như cũ. em báo cáo các bác rõ, trước thềm Sumo, các bác nên nghiên cứu cái ampli này. em úp hình phân tích sau nha. :mrgreen: Mod nào ghé ngang chuyển qua mục đèn điện tử cho anh em bóng bàn cho vui, vì em thực nghiệm từ lí thuyết qua thực tiễn rồi. thực lòng tiếng Bass còn hơn những cái ampli PP el34 em ráp cùng với cái ampli này. em mới chạy đua vũ trang được cái ocsilocop nên mới hoàn thiện được dự án này. kính báo.

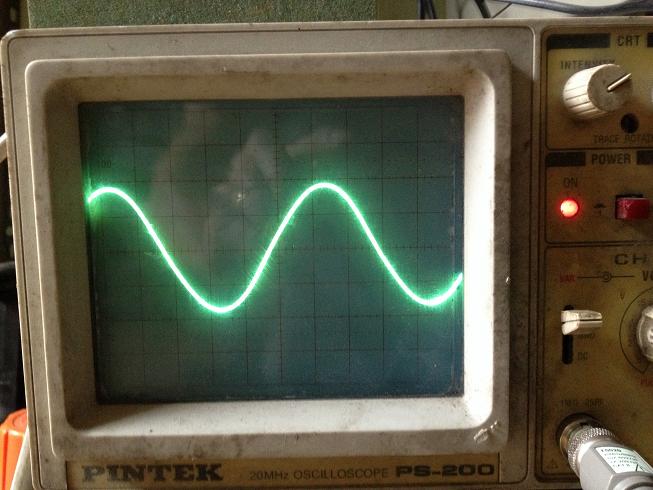

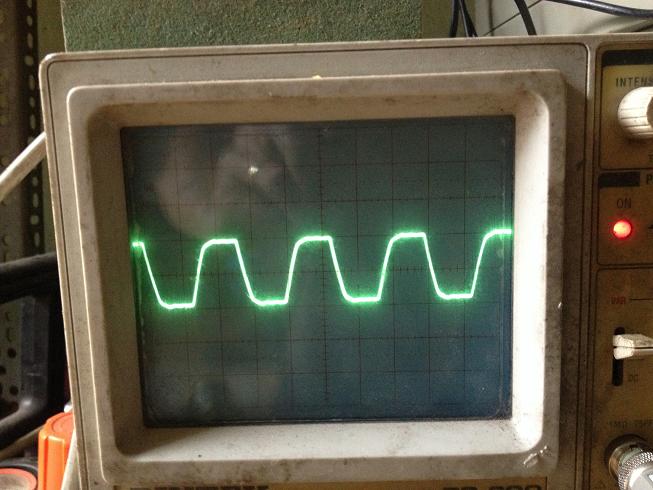

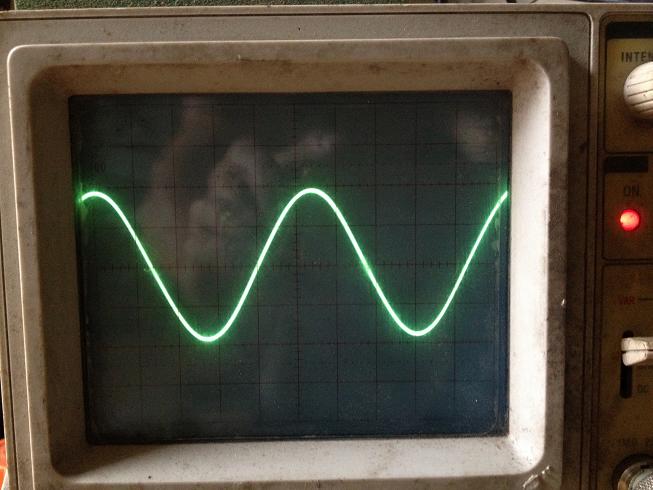

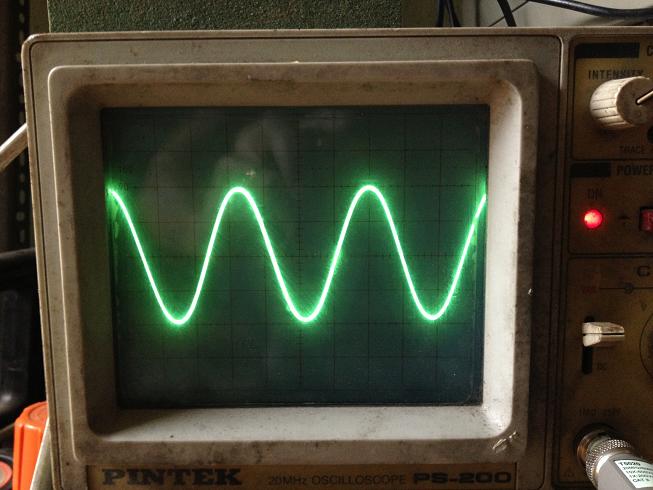

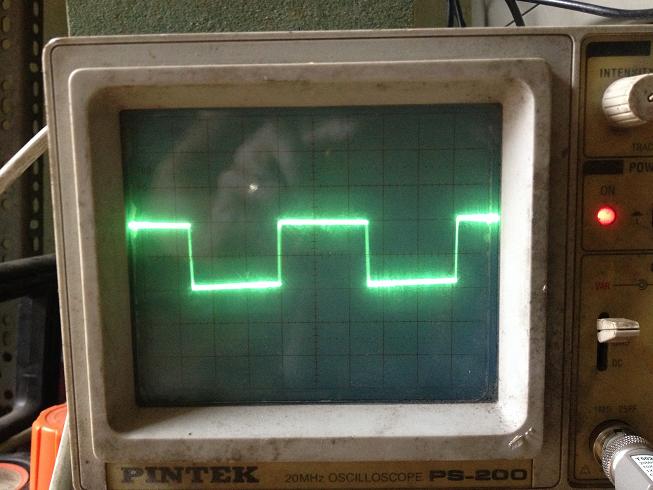

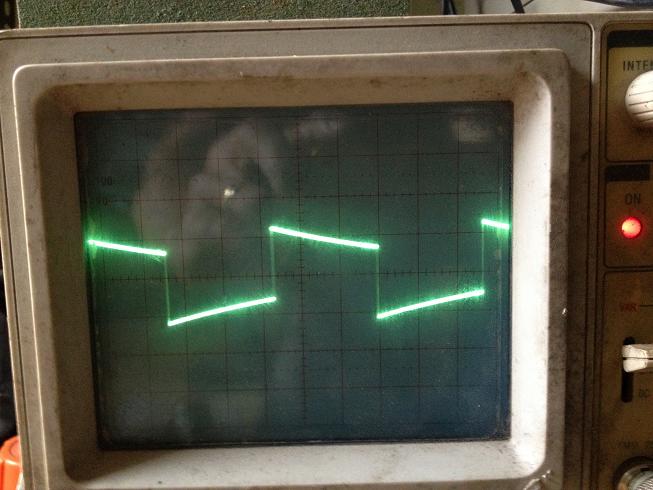

em có các hình sóng Sine và vuông tại 15 volt trên tải giả 8ohm. Sine tại 25Hz tròn đều trên dưới chứ không đầu nhọn đầu tròn như thường thấy ở ampli SE khi max công suất.

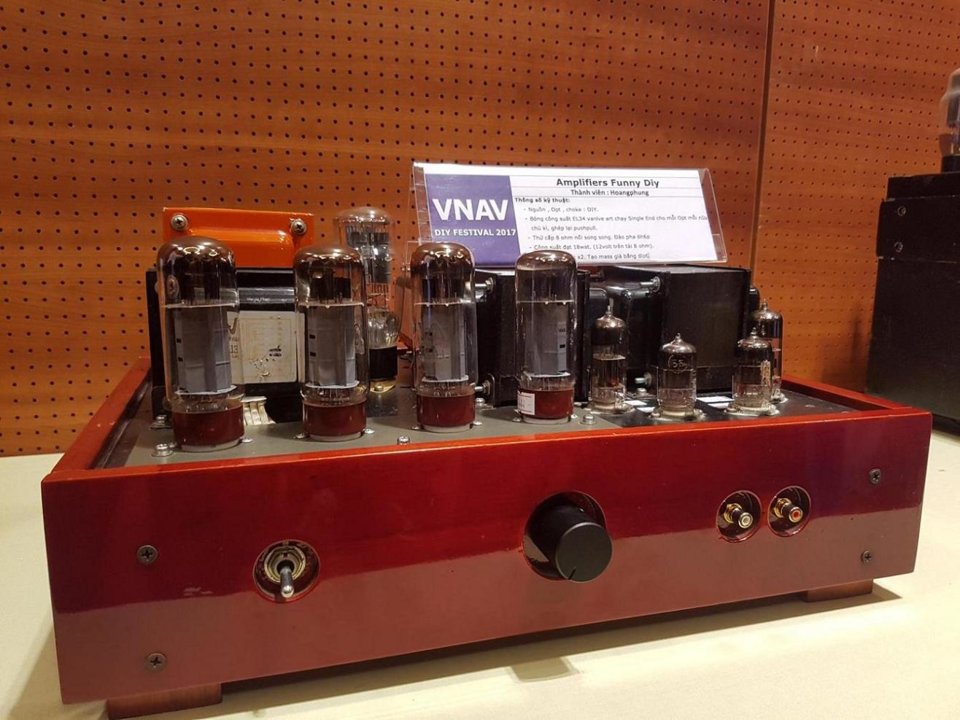

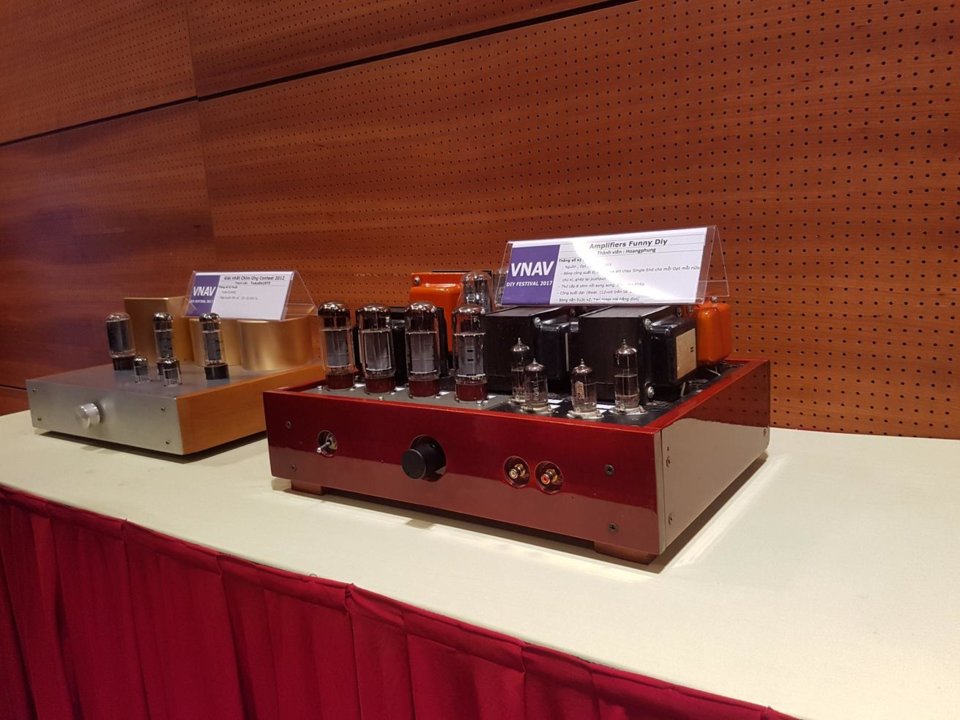

Ghé thăm phòng nghe nhìn của VNAV, thấy em của bác đeo biển nằm trên kệ. Thật tiếc là không được nghe em nó hót!
Ủa. Chỉ show thôi chứ không có cặp đôi với nhau hót à. Tiếc nhỉ. Nhìn hình em đoán cái bóng đầu tiên bị gãy cựa mod cắm sai chân rồi. Dưới đế đèn vẫn còn chút cựa dư nhìn là cắm được ngày mà. Cái tên em đánh số nằm phía sau, giờ thấy nằm bên hông.
Khổ thân bác có đứa con tinh thần mang đi thi đấu thì lại chỉ được làm cảnh và còn lại bị gãy cựa lệch bảng nữa chứ...
Nhìn cái bóng ngay volume cái phiến khác mấy bóng kia. Lộn chân chắc rồi. Khách tham quan đông không bác. Hình bác chụp ampli em đẹp quá. Lên hình nhìn không ra.
Em ghé qua từ hôm khai mạc, lượng khách thăm quan khá đông. Do không gian tổ chức rộng rãi nên rất thoải mái.
