Lại nhờ bác xem giúp: Thay vì sử dụng mạch ổn áp với linh kiện bán dẫn, nếu sử dụng các mạch lọc RC để giảm điện áp đến các giá trị tương ứng mức điện áp nguồn cấp cho từng tầng đúng theo sơ đồ thì mạch có thể hoạt động bình thường không. Tks for All.

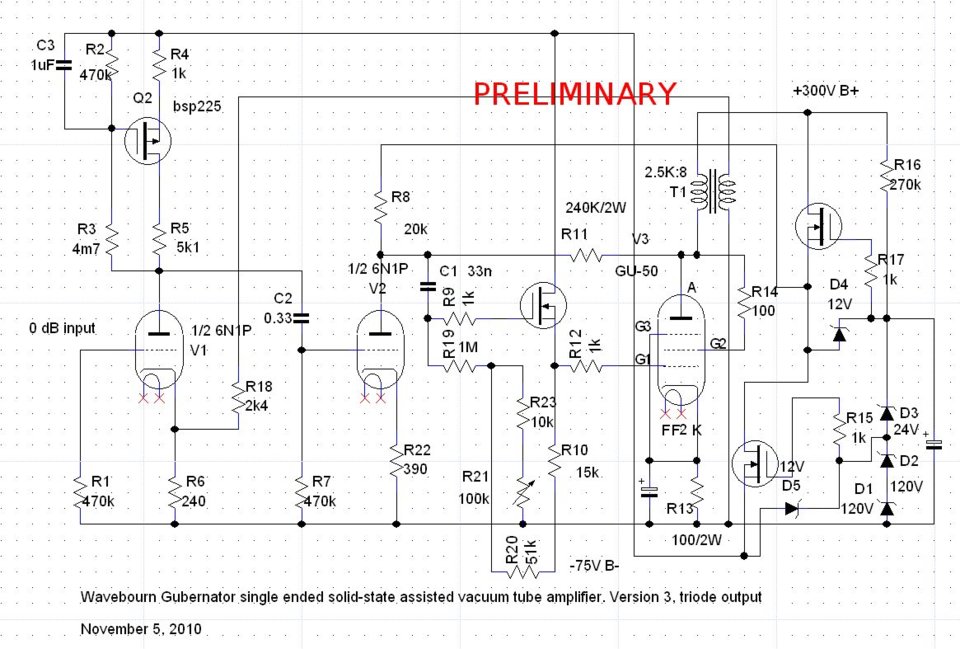

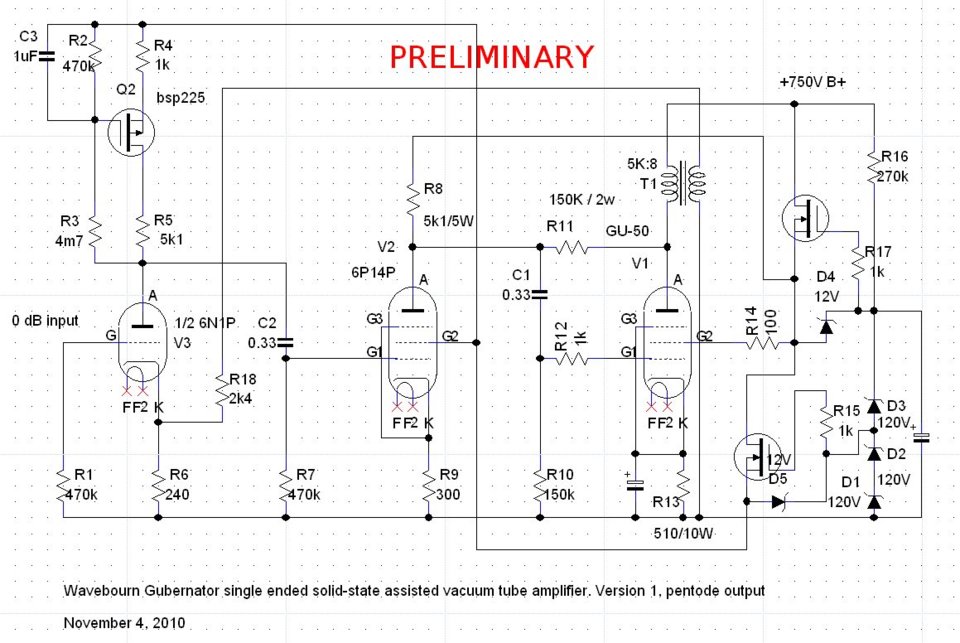

Dear bác Hoàn toàn đc, nhưng theo thiển ý tôi bác có nhất thiết phải theo mạch này hay khg? Following link bác đưa ra tôi đọc thấy sự tự hào về Đất Mẹ Nga trong đó, sự kiêu hãnh về nền sản xuất về lịch sử quật cường của họ, do đó thấy rằng tác giả muốn chinh phục các đỉnh cao kỹ thuật để cho thấy mình xứng đáng thừa hưởng nỗi niềm tâm sự như đã nêu hơn là đi tìm kiếm 1 chất âm vốn đã rất hay của ГY50. Nếu bác thích tôi sẽ làm như bác muốn hoặc sẽ đưa ra cấu hình cuối cùng mà tôi đã chạy cho ГY50 năm 2013, trong đó HT 600VDC ( PM ) vì tôi khg muốn phổ biến bởi nó có mạo hiểm khi dùng ghép DC mà hiện chỉ tôi mới trị đc bệnh hay chết đèn Drive. Theo tôi, bác chỉ cần chạy ГY50 với HT 500 VDC là hay lắm rồi và như vậy là đủ bác ạ
Với điện áp cao cỡ từ 500 VDC trở lên thường gây khó khăn nhiều đối với người mới tập lắp: trong việc chọn linh kiện, nhất là tụ và quấn biến áp nguồn, biến áp xuất âm. Vậy nên, nếu được, em nhờ bác xem giúp chế độ tối ưu cho GU50 SE với các thông số dự kiến gồm: nguồn B+ chỉ 450 VDC, công suất tiêu tán trên bóng công suất chỉ 35 W và công suất ra loa lớn nhất có thể. Tks for All.
Bác biết người biết ta, tôi sẽ tính lại với B+ là 450 VDC sau nắn diode, có tụ 100uF. Áp cao tiếng sẽ cực tốt cho toàn dải, bác cứ mường tượng áp cao như máng nc mà Audio là nc, máng càng to, nc chảy trong máng càng tuần tự, càng xuôn xẻ, không phè chỗ này (cao vọt lên) hay thụt chỗ kia. Nhưng đổi lại, tât cả mọi tính toán đều phải cân nhắc, đơn giản là mazz cho cuộn thứ cấp OPT chỗ này cũng là một kinh nghiệm dễ gây tranh luận, nhất là mấy bạn tự tin thái quá kiểu « sàng không gá ». Bác chờ chút nhé
Đây bạn dùng tạm nhé, công suất tiêu tán Anode max là 40W, vê lý thuyết Class A, sẽ đc khoảng 20% công suất max trên trong điều kiện hệ số ghép chặt của OPT đạt tổn hao bé nhất.

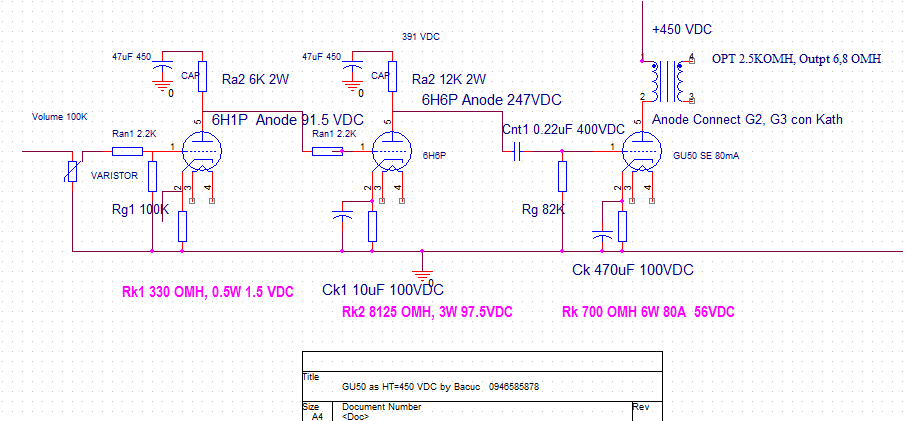

Với sơ đồ mạch này, áp rơi trên trở thoát K là Uk = 700 x 0.08 = 56 V, áp trên đèn Ua = B+ - Uk = 450 - 56 = 394 V; công suất tiêu tán trên đèn Pa = 394 x 0.08 cỡ 32 W. Tạm coi công suất ra Po đạt 20% công suất tiêu tán trên đèn: Po cỡ 6,5 W. Khi bỏ qua tổn hao của OPT, công suất tiêu thụ trên sơ cấp OPT cũng bằng Po = 6,5 W. Trở kháng OPT coi như không đổi 2K5 ở một tần số xác định, tính được giá trị hiệu dụng của điện áp âm tần trên cuộn sơ cấp là 128 V và dòng điện âm tần qua sơ cấp là 50 mA. Về biên độ: dòng âm tần qua sơ cấp bằng 72 mA và điện áp âm tần bằng 180 V. Em băn khoăn một chút: Với Ua cỡ 400 V thì có thể thay đổi thông số gì của mạch để biên độ của điện áp âm tần trên cuộn sơ cấp của OPT lớn hơn 180 V và đạt cỡ 350 V được không? Tks for All.
E diễn đạt cách em đang tính phần bôi đậm để AE hiểu quan niệm của em, bời biên độ tín hiệu AC tức thời trên Anode đèn CS phụ thuộc vào hệ số khuyếch đại của toàn bộ tầng trên với dữ liệu Uinput, cái chưa có. Mạch này có Ub+ < hơn mạch anh đang chạy đầu tiến năm 2006 khoảng 30 VDC, nên anh tự tin rằng nó chạy rất tốt trên TANNOY 611, bass 20 S=-92dB ( đã mod ). Theo anh để tính toán mức AC dao động trên cuộn sơ cấp OPT hay trên Anode GU như đã đc dạy, dữ liệu để tính sẽ cần Uinput, tần số tín hiệu test, hệ số khuyếch đại của 2 tầng đầu, trở kháng vào của GU liên hệ với các phần tử thụ động như Rg, Rdc OPT... Có cần đến mức vậy không em? Nếu chỉ là băn khoăn thì anh chạy rồi và nhiều AE Sài gòn đã chạy, sự đào sâu đó có giúp ta đc thêm gì nhiều không em? Nếu khg càn thiết thì khg nên em ạ vì mở lại 1 lý thuyết giò đây khg còn đc đào tào trong các trường về tubes, trích dẫn các tài cũ sẽ khó khăn. Trong phép tính của em chưa tính đến sụt áp DC của OPT 2.5K khoảng 4-6 VDC tùy OPT dùng dây 0.25 hay dây 0.35mm, mà giá trị này phụ thuộc vào chiều dài đường sức từ của FE, diện tích lỗi ... và anh đã làm tròn tương đối theo kinh nghiệm.
Đúng như anh và em dự kiến thì khg đc đâu vì nó nhiều yếu tố, nhưng khoảng 100 là ý độ anh thiết kế. Hơn nữa, lâu anh chưa biết em nói mạch cụ thể nào, để anh hồi lại đã, em chỉ ra thì càng tốt. Nhìn chung do đa phần AE chạy CD rồi nên khg nên để áp Anode cao dễ bị chói âm cao quãng tần 10KHz, giọng nữ. Nếu là mạch ngay trên, Uak anh đã đề rõ là 91.5 VDC. Em hạ con trở Kathode 1 chút ( hoặc xem lại U+ đnag để chỗ tụ lọc, trên tải Anode của đền 1 ) để đc Uak gần như trên mạch. Quan trọng hơn cả là áp trên con trở Rk2 phải lớn hơn giá trị em đo đc trên anode đèn 1 từ 3 đến 4VDC.
Ý bác là nối dây mazz cho OPT phải không? Nếu đúng thì điện áp B+ càng cao, tôi càng khg bao giờ đấu dây 0 OMH của OPT về mazz, hạn chế tối đa gần B+ càng phải xa mazz. Do khg nối mazz, nếu bác có mạch hồi tiếp từ dây 6,8 OMH về CÓ THỂ sẽ khg phát huy hết tác dụng, vì vậy các giá trij tụ thoát Kathode hay hồi tiếp nội của từng đèn CÂN NHẮC việc dùng ( mắt trở 0.015 + biến trở ) để xoay khi thấy 1 dải âm nào khg như ý. Tất nhiên đấy là cách tôi làm, nếu áp <450VDC và OPT ngâm tẩm tốt, bác nối dây 0 OMH về mazz như sơ đồ cho yên tâm. Bác làm xong chưa, chắc năm nay hay năm sau bác nghỉ chế độ sẽ nhiều thời gian hơn. Hải Phòng phong trào trầm quá bác ạ. Bác ở gần trên HNI, cần bác bê con của tôi mà test, hỏng nguồn tôi làm lại rồi mà nhiều việc quá khg dựng lại đc
E hay đấy, nhưng làm mấy cái 1 lúc, sợ thời gian cảm nhận cho từng con chưa đủ, đánh giá khó chính xác, nhưng anh tin GU50 khg con đèn công suất nào tầm 40W ăn đc nó đâu. Nếu e có nhiều phòng em nên để mỗi phòng 1 con. Mịa anh đen quá, tay thợ sắt nó làm vỡ con công suát 6258 Tungsoil của anh, lại mất vài củ để Ship con này về. E hay đấy, rất hay là khác ra nhập CLB Long biên đi. Con đồng hồ của em dung hay lỗi lắm, đừng đo quá 450VDC. E nên để choke phía dưới, đèn nắn dịch ra sau khi ấy nhìn Ampl cân đối hơn
Các bác cho hỏi của đèn gu-15 (ГУ-15) có tương đương với GU50 không, đã có bán nào chơi đèn này cho em ít kinh nghiệm với, em cám ơn!
Nó khg tg đg ГУ50. Nó cũng là pentode và sợi đốt trực tiếp. Làm tới đi bác, nó hay hơn FD422/2E22 lại khg núm ở trên. Tuy nhiên, nếu bác chơi ГУ50 dịp này, tôi sẽ tặng bác đôi ГУ50 cùng đèn drive, mạch.... nhân dịp 15 năm chủ đề này đc mở và vẫn còn cháy. ГУ15 tôi cũng còn nhiều nhưng khg nhớ ra để đâu. Zalo 0987779413.
Theo tôi bác khg nên theo ГУ15 vì một cách tự nhiên đèn này CỰC KỲ HAY LỌT KHÍ GIỐNG ГY29, 30. Hơn nữa cùng chủng loại đế, áp DC lớn, tiếng đã đc kiểm nghiệm qua sử dụng, ГУ50 có nhiều cái Hơn để bỏ công ra. Tôi có nhiều ГУ15 nhưng khg dùng cũng vì tỷ lệ lọt khí nhiều quá. Nói vậy để bác cân đo thêm.
