Chào cả nhà, tôi đang muốn tìm mạch lắp amp 45SE lái bằng bóng 45 nhưng tìm trên mạng không có, bác nào có sơ đồ mạch cho tôi xin ạ. Cảm ơn!
Thực ra cái này thì làm phải chế cháo đi chứ nó đơn giản mà còn không thì đây nhé. https://www.google.com.vn/search?q=...AI&biw=640&bih=335&dpr=2#imgrc=iGzuOgdDyHyoaM:
Thế này là đúng giọng đèn 45 chứ gì đúng không? Giống kiểu mấy ông Nhật Bản chơi 300B lái 300B, 845 lái 845, ГM70 lái ГM70... tóm lại là dùng hai đèn để làm lái với xuất là cùng một loại để lấy giọng đặc trưng. Chứ không phải là đèn XYZ... lái cho 45 thì giọng sẽ là = XYZ... + 45, không phải thuần là 45. Chơi kiểu cầu kỳ này cần hơi nhiều biến áp mới đủ gain.

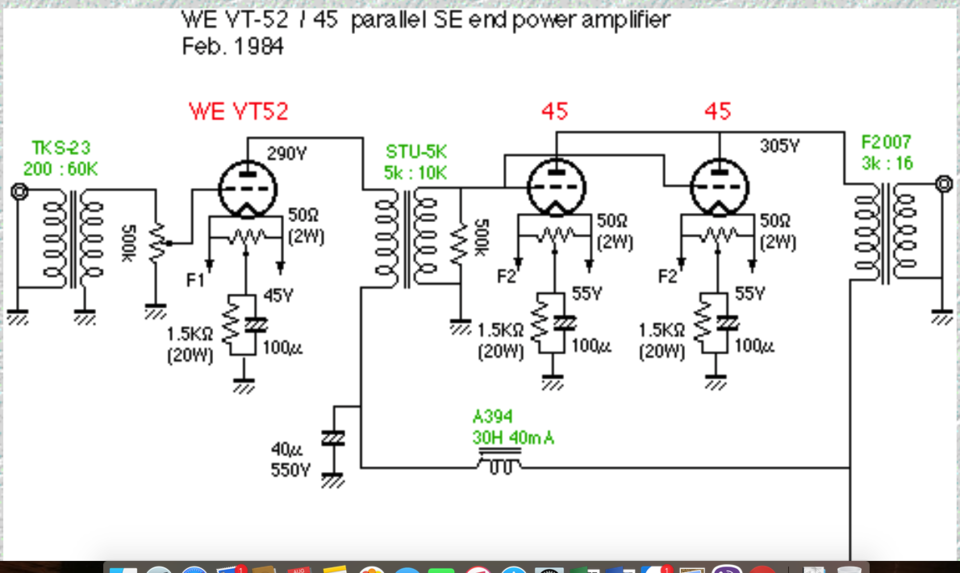

Kiểu như thế này phải không bác Kể từ sau Sumo contest 2016 không gặp lại bác P/s: Bác chủ topic có thể dựa trên nền tảng mạch PSE của Sakuma này biến tấu thành 45 drive 45 SE. Em thấy kiếm được Tamura STU-5K là hơi khó và khá mắc tiền

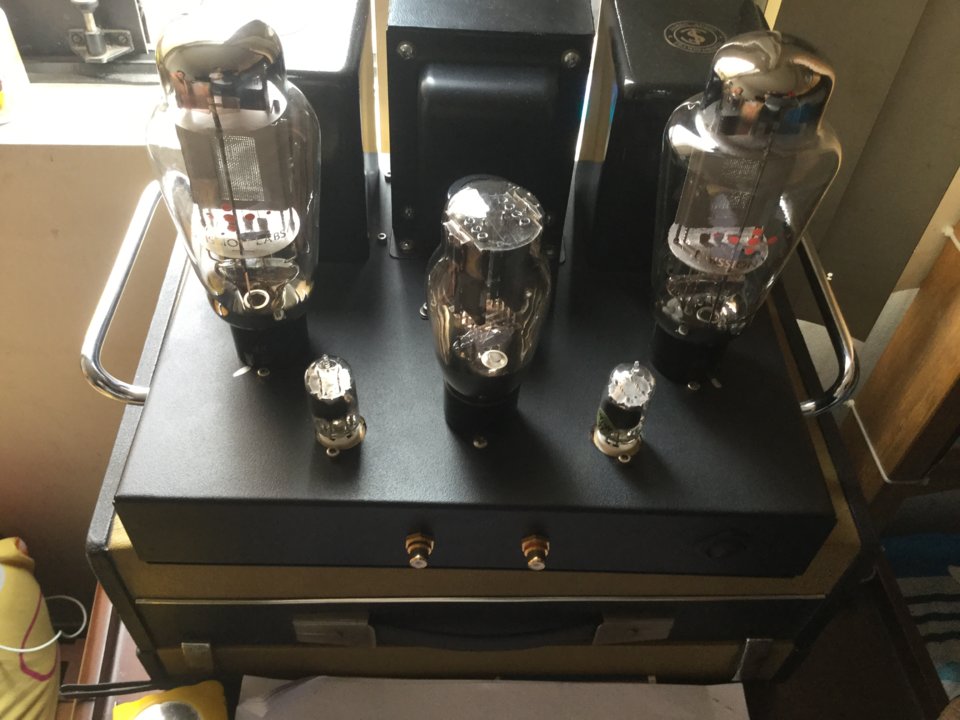

Đúng kiểu mà chủ topic quan tâm là đây, nếu làm được đèn 45 lái 45 kiểu này thì ác lắm... không đùa đâu.

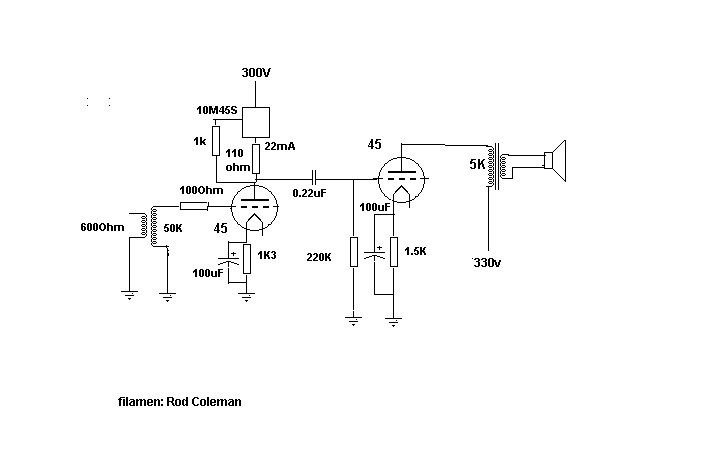

Chắc bác nhầm tôi với ai đó. Từ 2010 đến nay tôi có đi offline được lần nào đâu. Mạch của bác là PSE chắc cần nhiều bóng và nhiều biến áp hơn. SE chắc chỉ cần 2 bóng 45 mỗi kênh bác ạ. Tôi mới tìm được cái này:
Mạch này của bác OK nếu trước đó có pre. Tuy nhiên biến thế input phải có đáp tần rộng và thông số tụ ký sinh phải ở mức thấp để không bị suy giảm dải cao. Ngoài ra đã dùng mạch Rod Coleman thì dùng luôn filament bias, không nên dùng auto bias nữa bác ạ. Tải CCS cho tầng đầu là chuẩn rồi.

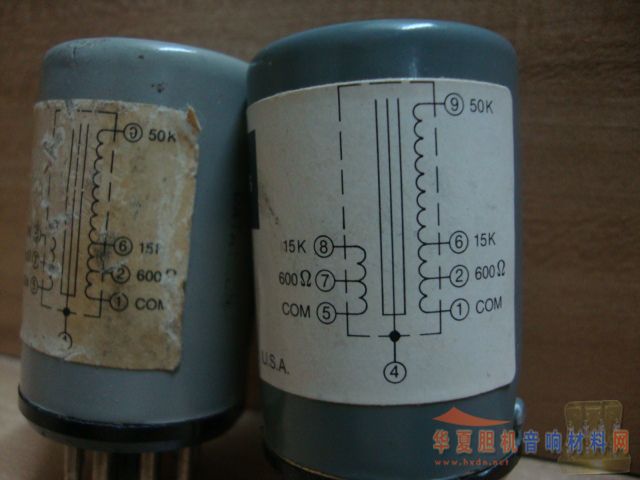

Cảm ơn bác BachDuong, mấy điểm dưới vì tôi chưa hiểu mong bác trả lời giúp: 1. thông số tụ ký sinh phải ở mức thấp để không bị suy giảm dải cao: Có cách nào để đo thông số tụ ký sinh không ạ? Tôi đang định dùng cặp JBL5195 đang có sẵn. Không biết cặp này dùng có được không ạ? 2. Nếu dùng luôn filament bias: Vì tôi định đặt lưới bóng CS khoảng -55V, vậy cần đốt tim khoảng 57.5V x 1.5A ạ? Để kiếm được nguồn như vậy có vẻ khó, liệu lợi ích của Filament bias có đáng để thử không ạ? Xin cảm ơn bác! Trân trọng
Cách đo tụ ký sinh là bác đấu tắt cuộn sơ cấp và cuộn thứ cấp, rồi kẹp đồng hồ đo, đo ở cuộn sơ cấp - mass (tụ ký sinh sơ cấp), cuộn thứ cấp - mass (tụ ký sinh thứ cấp), 1 đầu sơ cấp với 1 đầu thứ cấp (tụ ký sinh giữa sơ cấp - thứ cấp). Cách này cũng tương đối thôi chứ thực ra đo chính xác tụ ký sinh đòi hỏi phải có thiết bị và tính toán phức tạp. Em cũng chỉ biết thế chứ để lý giải thêm thì phải hỏi mấy ông kỹ sư chuyên ngành. Về lý thuyết thì từng loại C ký sinh kia đều có những tác hại làm suy giảm dải cao và gây ra những hiệu ứng khác khi mạch điện hoạt động. Ngoài ra còn phải tính đến tác hại của điện cảm rò rỉ nữa. Tuy nhiên nếu những chỉ số đó ở mức thấp thì cũng không cần quan tâm nhiều lắm vì tai người cũng chỉ nghe tới cỡ 20KHz. Mặt khác biến thế có những hiệu ứng đặc biệt mà có khi mang lại cho ta cảm giác là tăng dải cao và độ chi tiết. Cách thứ 2 đơn giản hơn là bác mang biến áp tới ai đó có máy đo tốt để kiểm tra băng thông. Nếu dải thông tốt lên tới ngưỡng vài chục KHz mà không bị suy hao nhiều thì đạt để lắp. Còn về filament bias thì bác nên sử dụng trong tầng đầu khi phân cực đèn ở mức điện thế thấp, dòng thấp thì hiệu quả hơn là ở phần công suất. Biến thế bác kiếm mấy cục xuyến hay R core nhỏ nhỏ cỡ 22VAC tương đối dễ.

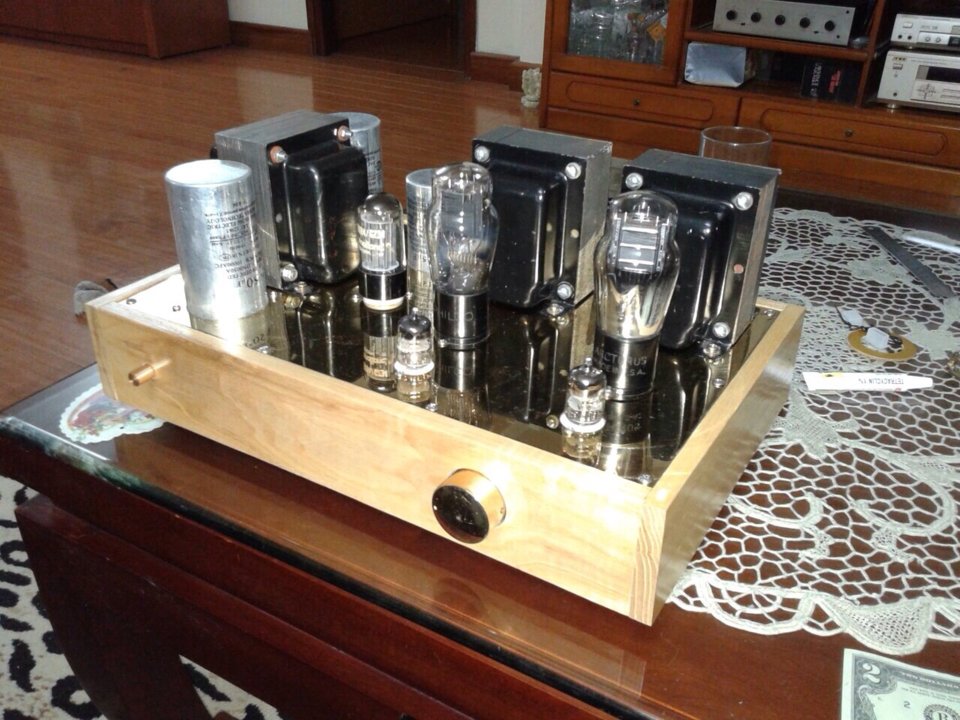

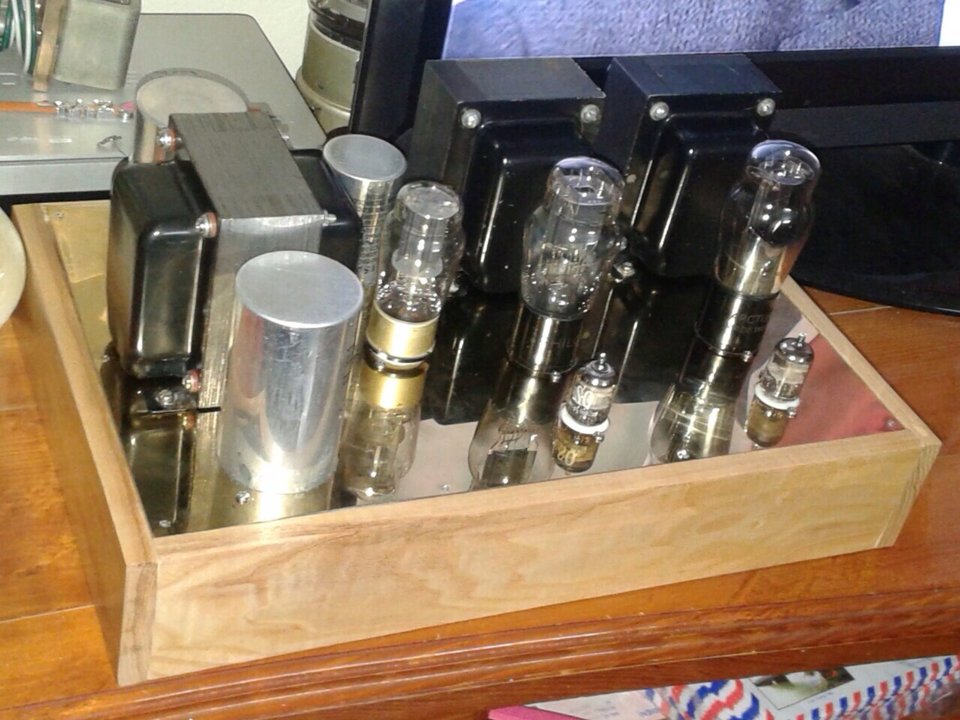

Đây là amp đenf 45, tầng đầu là 5842. DIY gồm các loại biến thế, cơ khí, vỏ gỗ, trạm hàn. Máy đã thi đấu và vào chung kết cuộc giao lưu của hai CLB Cột Cờ và CLB Long Biên năm 2015.
Phiên bản thứ nhất : Tải anode đèn 5842 dùng điện trở 12kΩ/5W và tụ 0.22µF/600V ghép sang đèn 45 và nguồn cấp = 330VDC. Phiên bản thứ 2: Tải anode đèn 5842 là biến thế nối tầng tự quấn 6KΩ tỷ lệ 1:1 nguồn cấp = 175VDC. Công suất 1.6W, méo 5%, đáp tuyến tần số 20Hz – 25KHz ( đã đo kiểm hồi giao lưu dịp 30/4/2015).
