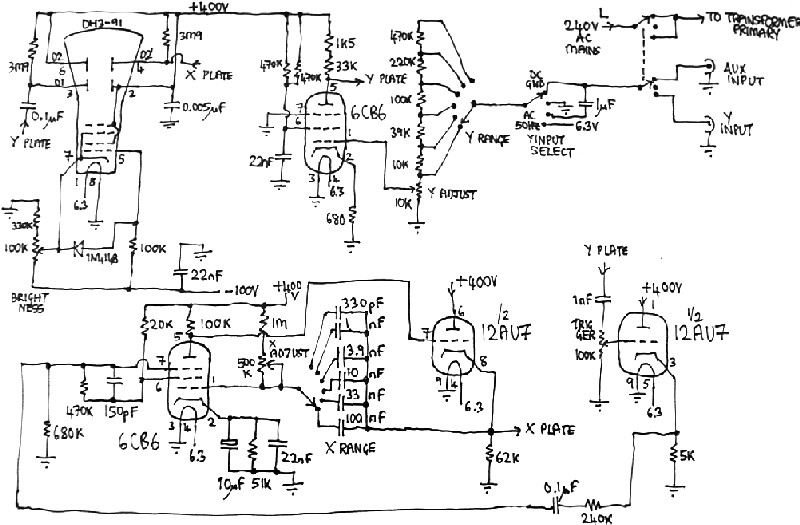

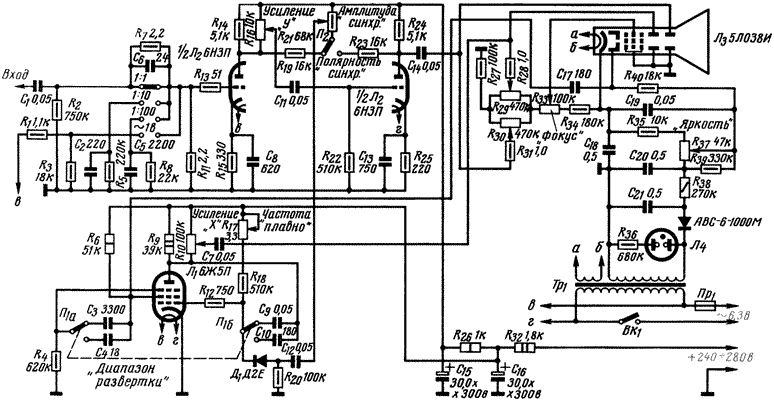

Em vừa tìm được vài bóng đèn hiển thị của Nga dùng cho máy hiện sóng cỡ cực nhỏ 3ЛО1И, đường kính hiển thị 30mm, cao áp tối đa 500v. Và cũng tìm được sơ đồ dùng bóng khác nhưng cũng cực đơn giản. Đang nghiên cứu lắp thử.
Cái vụ này vui đó bác, ráp vài cái chơi thì OK, nếu cần phụ gì thì ôla cho em 1 tiếng nha bác, em thích cái sơ đồ đầu tiên.
Em cũng có cái bóng y trang như hình của bác , vất vưởng mãi không biết làm gì . Nay có bác dẫn đường thì anh em mình cùng làm thử nhé ! tuy nhiên em thấy không đơn giản đâu bác à !
He he bác mà DIY cái này là đúng như tên của mạng chúng ta nhưng chỉ là phân nữa thôi- NHÌN. Làm đi bác , xong cho em theo làm 1 cái cho vui, vì em cũng dự định tìm 1 cái óc xi lô mà. Cũng như bác MaCao em vote cho sơ đồ đơn giản nhất. Chúc bác thành công.
Lược đồ đơn giản dùng bóng có 2 inches nên ko cần nhiều tầng khuếch đại. Nếu Hai Lúa chọn sơ đồ nầy thì lão Ham nhớ là còn giữ được 1 bóng, còn cả vỏ chống nhiểu từ. Và một mớ sê ma.
Hôm bữa em thấy trên Đấu bà bà có mấy cái! Tinh mua về "chưng" chơi! Ai dè là có mạch! Nếu làm nó dao động theo nhạc thì làm sao các bác nhỉ?
kha kha, anh 208 cứ lắp thành máy hiện sóng, xong xuôi, làm 1 cái mạch khếch đại mic, cắm vào máy hiện sóng, thế là xong khà khà
Em thấy có cái TrueRTA có thể biến cái PC thành oscilloscope, spectrum analyser, roài wave generator nữa. Các bác thử download về nghiên cứu xem sao. link nè: http://www1.piaodown.com/down/down.asp?id=12911&no=1 Cái nè là ver 3.3.0 có cả chìa khóa đó. trong http://www.trueaudio.com có v3.3.3, vẫn dùng chìa khóa này được.
Tối hôm qua em có lắp thử, bóng này phải có cao áp cho anode 2 trên 350v mới xuất hiện tia (em xài luôn 600v). Sơ đồ đầu tiên có 2 chổ sai: mạch chỉnh Brighness và lưới đèn 6J6 không có trở thoát. Tia sáng sắc nét và có độ sáng tốt, điều chỉnh dễ dàng, độ nhạy cao (gần 1v/mm). Hiện chỉ mới thử vẽ đường lissajous bằng cách dùng máy phát âm tần đưa vào cặp cực quét ngang, đưa điện áp ac 50hz vào cặp cực quét dọc. Khi chỉnh tần số quét, hình vẽ ra xoay xoay cũng vui mắt.
Đươc một đại cao thủ như bác Ham giúp đỡ thì không còn gì tốt hơn cho một bèo nhèo-end như Lúa em. Em xin cám ơn và dạ một cái thật to ạ. Chúc bác khỏe.
Lắp cái này tốn biến trở quá chừng.Mạch em xài tới 8 cái biến trở lận (đang còn cần lắp thêm nhưng vét kho hết rồi), 1 đèn thyratron 5727 để tạo sóng răng cưa quét ngang, 2 bóng 6N6P lắp kiểu vi sai để khuếch đại ngang và dọc. Mạch thì còn sửa nhiều mới có thể đưa vào hộp được. Tín hiệu 4Khz:
Bác giỏi quá ! Khi nào hoàn tất thì bác chuyển giao công nghệ cho anh em nhé ! Đúng ra thì em không phá cái máy này để lấy nguồn và một chiếc bóng 6H1neb. Cái máy này có khoảng 6 cái biến trở , có cái hàng Meg các bác ạ ! Để em về thử khôi phục lại xem có được không .

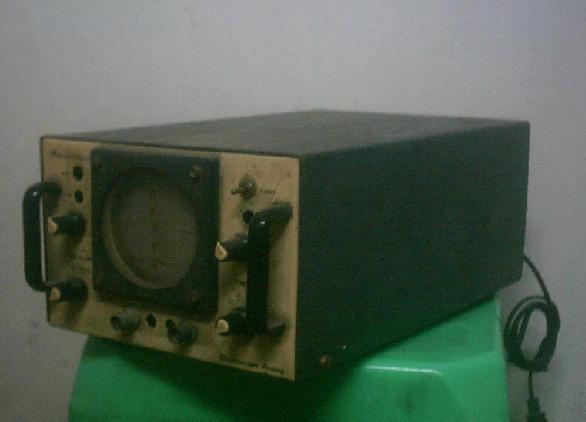

Trước mình cũng lắp mấy con Ociloscope . Thế rồi mấy thằng bạn nó mượn làm " mất " hết . Nay còn một cái để làm kỷ niệm . Việc lắp Osciloscop không khó lắm . Nhưng nên dùng Bán dẫn thì sẽ ổn định hơn . Lắp bằng Tube thì dở không để đâu cho hết . Đến lúc sử dụng mới thấy sự khó chịu với loại Osciloscope chạy Tube này . Vì Tube luôn bất ổn chế độ DC Trước mình cũng bàn đến cái này nhưng bị Lock bài lại . Hình như dân Audio kỵ với món này http://www.audiovnclub.com.vn/forum/ind ... topic=5423 http://dientuvietnam.net/forums/showthread.php?t=4091 Bây giờ nhìn em nó điêu tàn thế này đây . Tuy vậy nó cũng đắc lực cộng tác với mình suốt 2 năm Bây giờ thì mình cho nó nghỉ hưu rồi . Có chú khác con nhà Nhật lên đảm nhiệm rồi :lol: :lol: :lol:
Hôm trước em đi chợ thấy có cái đèn hình 8ЛО29И còn mới cứng, không biết có xài được không các bác nhỉ. Nếu ok thi để em đi khuân về nghịch :mrgreen:
Thấy mấy bác ráp hay quá, tôi có cái bóng 5UP1 của waterman để phát hình sóng, ai cần mình sẽ biếu cho các bác, nhà mình ở Gò vấp TPHCM, Đt: 0908708278 (Hùng).
Bác nonew đã lắp hoàn chỉnh chưa ạ, em cũng mới thủ được mấy cây 3ЛО1И, đang muốn lắp cho đủ bộ FG và Oscillo DIY đây :lol:
Hồi nào giờ em toàn là lắp cho chạy được xong rồi tháo ra lắp cái khác nên hiếm có cái nào là hoàn chỉnh cả Bác ạ.
