Kính gửi các bác. Em dự định DIY sản phẩm đầu tay là một con Rề đèn, vì mọi người thường nói lắp rề rất dễ và hiệu quả. Nay kính nhờ các bác giúp đỡ em với: - Gợi ý, thiết kế cho một cái mạch thật hay và đơn giản giúp em. - Liệt kê những linh kiện để em còn tiến hành thu thập dần trước khi khởi công. Rất mong các bác giúp đỡ nhiệt tình vì điện tử thì em vẫn đang ở trình độ a - bờ - cờ. Khởi động: Chiều nay đã đi sắm được một số dụng cụ cho công việc DIY như sau: - 01 Mỏ hàn (hình như là mỏ hàn xung thì phải?) - 01 đồng hồ Rất mong nhận được sự giúp đỡ của các bác. Cảm ơn các bác trước. Mission752.
Re: Lắp rề - Sản phẩm đầu tay nhờ các bác gi Bác Mission ơi ! bác ráp để "rề" cho cái gì vậy ? Bác phải mô tả cái Pow thì mới có cái Pre phù hợp nhất .
Chúc mừng Mission752 đã quyết định DIY Pre.Amp. Lắp Pre.Amp. cho TDA7294 của mình hồi xưa bác đấu giá thắng đó. :lol:

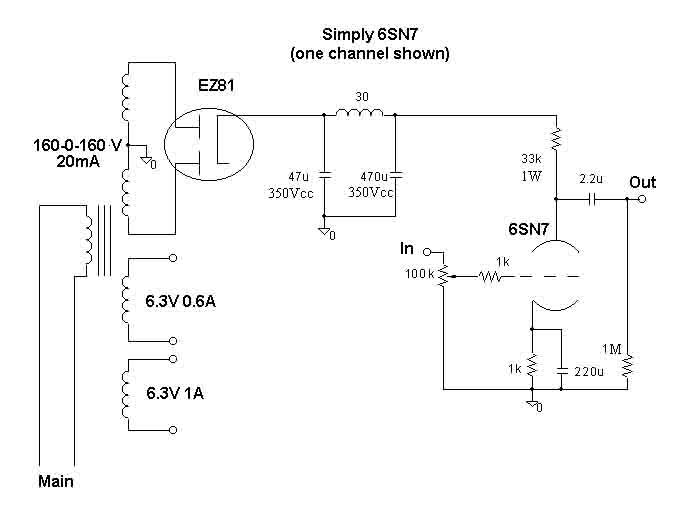

Xưa kia em ráp pre đơn giản trên cho tụi NT dùng đánh pow bán dẫn nghe rất hợp , chỉ khác là dùng đèn 5687 thay cho 6SN7 , linh kiện phải thay đổi trị số cho đèn 5687... Em nghĩ rằng TDA 7294 cũng hợp (hy vọng )
Được các bác giúp đỡ và động viên như thế này mà không tiến hành ngay thì còn chờ gì nữa chứ. Em quyết định lắp con rề này cho TDA7294 theo gợi ý của bác Aries vì amp bán dẫn thì nhiều nhưng toàn amp tích hợp, chẳng có cái Pow nào cả, vậy nhờ các tư vấn và giúp đỡ em với nhé. - Chú giải mạch theo cách của VNAV.NET, ( Giống như của bác Rùm chú giải cho bác Audioto đó) - Liệt kê linh kiện và chỉ dẫn nhưng nơi có thể mua, xin, vay, mượn với ạ. Rất mong nhận được sự giúp đỡ nhiệt tình của các bác. Kính Mission752.
Kho em giữ có 1 chú 6H8C của bác Haidang , ráp pre giới thiệu ở trên . Nhưng có hợp với TDA 7294 không thì còn phải bàn .
Hoan hô bác Mission752. Chỗ cho mượn thì bác qua chỗ Tý đi, đủ 1 bộ cho em preamp của bác luôn ( Từ nguồn, choke, tụ, trở, đế đèn.....thiếu mỗi đèn thôi nhưng nếu bác chơi loại 9 chân tăm thì có đủ loại luôn) Tặng thì Tý có mấy thứ tặng đây : - Nguồn Nhật bổn : vào 110/220V; ra : 6.3V/0.8A; 6.3V/1.2A; 350V/50mA ( điện áp cao nên càng dùng được nhiều mắt lọc RC ) - Đế đèn 0ctal 03 cái ( chơi cả đèn nắn luôn ) - Tụ nguồn Philips or Spague - Đèn 12au7 01 đôi. - Tụ out 1uF/630V của Đức quốc xã. Bác chơi sơ đồ nào thì Tý có đủ đồ cho sơ đồ đó :lol: :lol: :lol: À mà nếu cần khoan mặt chassic thì Tý cũng giúp bác luôn. Có lên bác Mission752 ơi !!!!
Úm bà la... Kiểu này thì phong trào làm Rề sẽ lên cao lắm đây. Xin cảm ơn bác Tý, bác Rùm một câu thật to. Em sẽ liên hệ với các bác sớm để xin, mượn và vay những thứ cần. còn thiếu gì thì bổ sung sau. Cái quan trọng bây giờ là mạch của Rề phù hợp với TDA7294, theo các bác thì nên ráp theo sơ đồ nào, bác Teablue đã cung cấp sơ đồ rồi, theo em được biết thì sơ đồ này đơn giản, hay và rất dễ ráp, nhưng không biết là có phù hợp với TDA7294 hay không thì còn phải bàn (như bác Rùm nói). Vậy tha thiết mong các bác có kinh nghiệm đi trước chỉ dẫn là nên lắp theo mạch nào? để em còn khởi công dự án mới này. Nhiệt huyết đã lên cao lắm rồi đấy ạ, chỉ cần mạch và xin linh kiện nữa là tiến hành ngay. Kính Mission752.

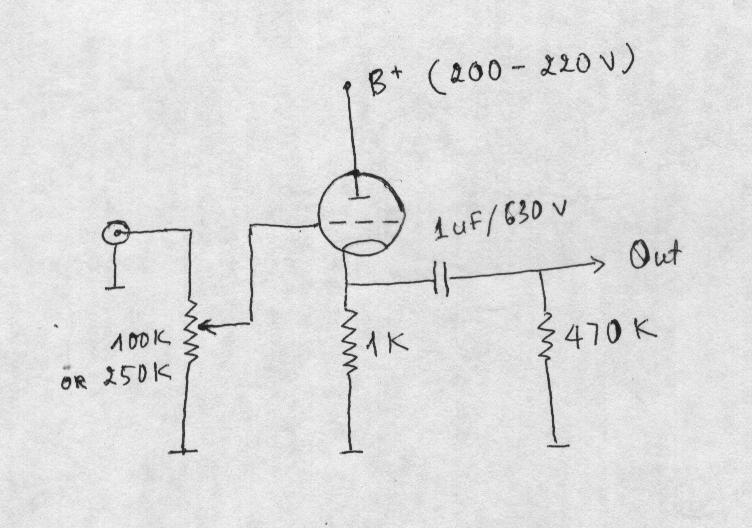

Amply TDA7294 ngoài một số ưu nhược điểm mà mọi người đã biết thì Tý tôi xin nhấn mạnh là nó có không gian âm nhạc rất tốt. Điều này có được phần lớn là do mạch của TDA 7294 dùng ít tầng khuếch đại ( có 2 tầng thôi ). Do đó theo tôi thì mạch pre cho TDA 7294 cũng nên dùng ít tầng khuếch đại thôi . Hơn nữa TDA7294 có độ lợi (gain ) đủ lớn nên có thể lắp preamp có độ lợi ~ 1 lần ( hay còn gọi là preamp suy giảm gì gì đó )cũng ổn. Vậy bác Mission752 lắp theo mạch sau nhé
Bác Tý ơi, theo em cái sơ đồ trên xài tụ xuất 1uF/100V là dư xăng rồi, cần gì xài đến tụ 630V cho khó kiếm. Bác nào ráp theo mạch trên mà không tìm được tụ xuất loại tốt thì ới bác Tyro để xin tụ VitaminQ (theo thông tin ở chủ đề Thế chân).
Thế không có Ra hả bác Tý? Nếu như thế này thì dùng nội trở biến áp nguồn làm Ra??? Loại này thì mình chưa có làm qua, bác giải thích rõ hơn được không? P.S: Bác Tý nên để anh em tự đi kiếm đồ, tự đi kiếm chỗ làm chassis, tự hàn lấy mạch, nên theo phương châm "Nên cho cần câu chứ không cho cá", vì giúp nhiều quá, tự nhiên lại thành thui chột những sáng kiến của anh em đi. Về sau sẽ thành loạt sản phẩm Copy rights by Tyroz thì mất đi sự đa dạng phong phú của giới DIY. Thanks!
Đấy là sơ đồ em vẽ theo tụ bác Mission752 được em tặng đấy chứ. :lol: :lol: :lol: VitaminQ để thế chân thì em chỉ có loại 0.47uF/300V DC thôi. À mà em đang có 1 đôi Marcon thế chân loại 2uF/ 400WV dùng chắc ổn hơn. Bác Mission 752 mau chọn sơ đồ rồi qua chỗ Tyro lấy đồ nhé.
Không phải đâu bác Cancer ơi, mạch này có hệ số khuếch đại điện áp = 1 ( đúng ra là nhỏ hơn 1 cỡ 0.9 thì đúng hơn ) và nó chỉ khuếch đại dòng thôi.
Rất cảm ơn bác Tý đã tặng và cho mượn một số linh kiện cho dự án Pre của em. Bác xem thời gian nào rỗi để em đến "vấn an" bác đây nhỉ? Càng sớm càng tốt bác nhé. Cho em xin lại số phone của bác để tiện liên hệ, máy cũ bị hỏng nên em làm mất số của bác rồi. ĐT của Tyro là : 091 323 6274 Kính Mission752
Thưa các bác. Ngày hôm qua và hôm nay được sự giúp đỡ của bác Tyro và bác ClassA, em đã vượt chướng ngại vật với những thành quả thu được như sau: - Mạch bác Tyro thiết kế theo linh kiện bác tặng và cho mượn(em sẽ post lên sau) - 01 Nguồn Nhật Bổn - 01 Đèn 6H8C - 01 Đèn 6Z5P (không biết có đúng không?) - Tụ - trở: rất nhiều loại đủ dùng cho mạch này - 02 đế đèn. - và một số thứ liên quan khác nữa. Tối qua sau khi chờ vợ con ngon giấc, em mới tiến hành sắp xếp lại các linh kiện mà lòng bồi hồi xúc động, chỉ còn chờ việc tập kết linh kiện trong ngày hôm nay là em chuyển qua bước Tăng Tốc ngay. Hy vọng sau một tuần nữa sẽ cho ra đời "đứa con" đầu lòng. Có gì chưa hiểu mong các bác giải đáp và giúp đỡ. Kính Mission752.
Các bác này sướng vật. Làm nhanh nhanh rồi sắp tới ta làm một cái test đồ, khì khì, vui bá chấy. Cuối tuần bác Tý có đi làm cho em qua dùng nhờ cái mấy khoan với. Em cám ơn bác nhiều.
Các bác ơi, Em muốn post cái sơ đồ bác Tyro tặng cho em nhưng không post được, các bác chỉ giúp cho em với Cảm ơn các bác nhiều Mission752.

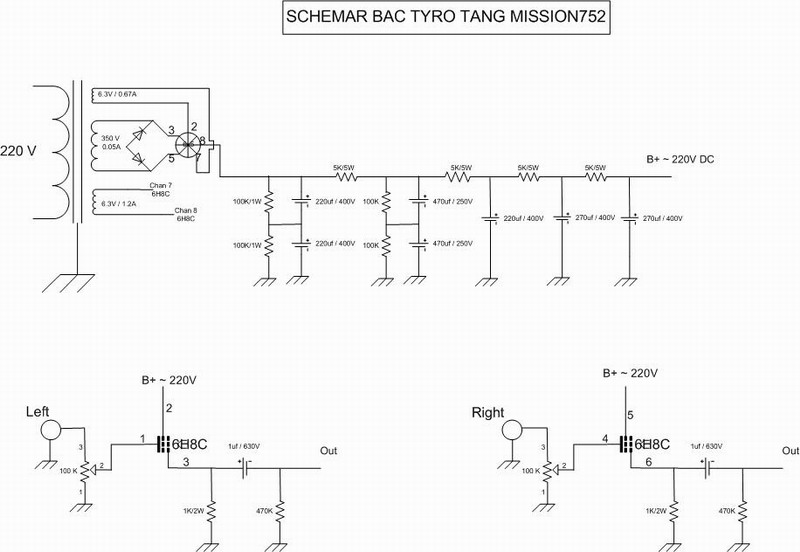

Chào các bác. Chủ để này bị lãng quên đã lâu vì chủ nhân còn bận DIY, nay em xin được post chi tiết các bước làm Pre cho TDA7294, chỉ mong làm ví dụ tham khảo cho các bác mới chập chững bước vào thế giới DIY như em. Trước hết xin bày tỏ lòng biết ơn sâu sắc đến sự quan tâm đặc biệt của các bác Tyro, ClassA, Teablue, Rum, Aries.. đã tài trợ linh kiện và hết lòng giúp đỡ cũng như động viên tinh thần để em hoàn thành em Pre đầu tay này. 1. Schemar + linh kiện: Bác Tyro thiết kế tặng riêng cho em phù hợp với các linh kiện mà bác ấy có

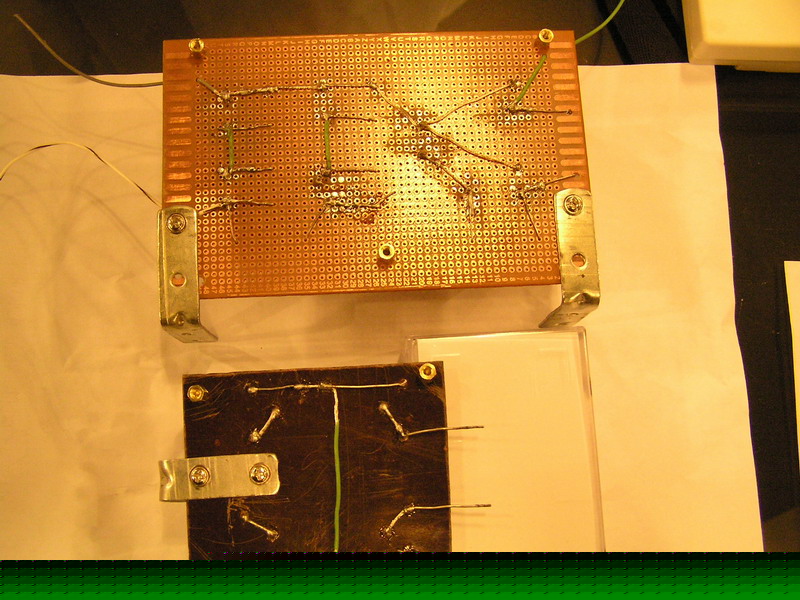

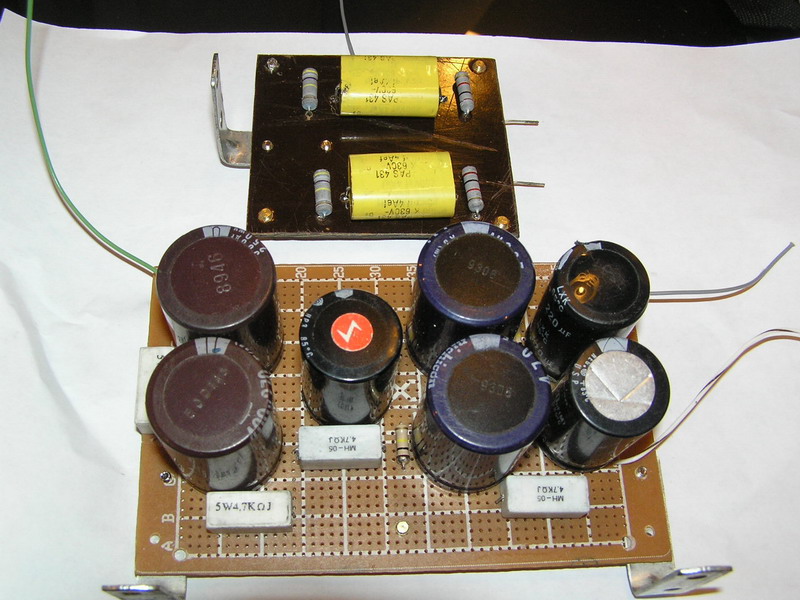

2. Board mạch các mắt lọc bằng tụ, cái này em tự design theo sơ đồ. 3. Board 02 tụ xuất + trở (470K và 1K) Cái này dễ làm lắm các bác ơi, chỉ cần ra chợ Giời mua loại mạch in lỗ đơn có tráng đồng về các bác dùng mũi khoan nhỏ khoan theo chân tụ, còn trở thì không cần khoan vì đã có lỗ sẵn rồi và lật ngược lại và hàn các mối dây lại với nhau là OK.
Cung hỉ, cung hỉ :lol: :lol: :lol: Âm thanh ra sao ? làm vài dòng nhận xét đi Mission752 ơi. À mà trong sơ đồ vẽ cái đèn 6H8C bác mod. nó ghê quá chẳng nhận ra nó là cái món gì nữa, may mà còn đánh số chân đèn

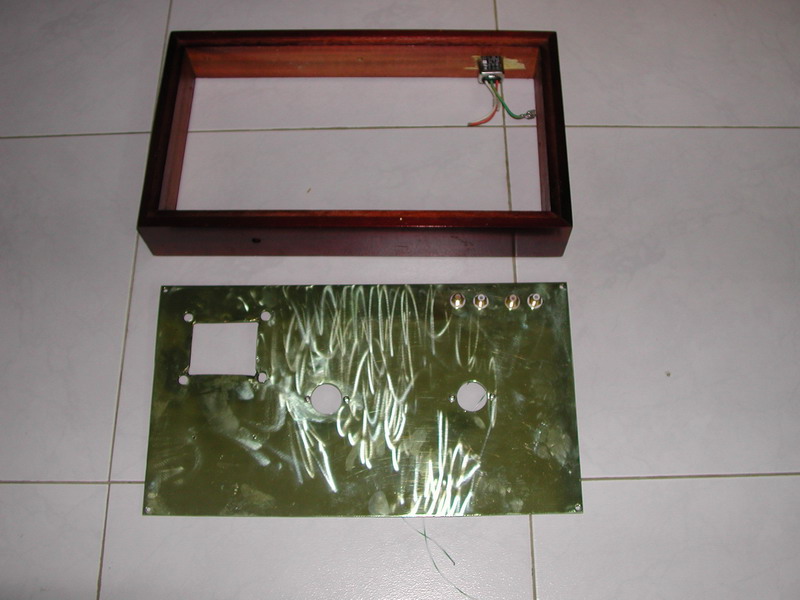

quote="Tyro"] @ Bác Tyro: Cái sơ đồ này em vẽ lại bằng phần mềm Micro Office Visio nên không có kí hiệu đèn giống của bác đâu, cái này là em sáng tác ra đấy, sợ người đọc không hiểu em đành ghi tên đèn bên cạnh cho chắc ăn... - Tinh thần DIY đang lên nên nghe cái gì cũng hay, nhận xét của bản thân là âm thanh có phần đủng đỉnh hơn, tiếng trung tốt hơn rất nhiều, bass nghe có vẻ chặt hơn lúc không có đèn. Em phê nhất là nghe tiếng Piano và tiếng kèn cũng như giọng ca khò khè của ca sỹ trong album của Aron Neville. Hay lắm bác ạ... Thôi em xin tiếp tục đây: 1. Khung gỗ dổi đặt thợ mộc làm + mặt đồng đã được đánh bóng và đục lỗ bằng khoan tay.
