Bên cạnh kế hoạch lắp amp EL84PP trong khi chờ quấn OPT và nguồn, hiện thừa 1 cặp ECC85, 1 cặp tương đương của Nga và nguồn 6,3v, ~250v... Các bác tư vấn cho em lắp Pre ECC85 và sơ đồ mạch dễ lắp (ko có choke) với ạ. Cảm ơn các bác.
Re: xin các bác sơ đồ prea ecc85 Hic, bác chỉ rõ cho em đường link hay thông tin được ko ạ, đây là con đầu tiên em thử trong khi chả hiểu gì về điện. Thanks
Re: xin các bác sơ đồ prea ecc85 Ông Dê tư vấn cho chót đeee. @SE: mạch đây bác ui, còn phần nguồn bác liên hệ với đ/c quanghao để đăng ký bo nguồn NoBG là xong cái dề rồi đấy.
Re: xin các bác sơ đồ prea ecc85 Mạch bác Ducanhle post nói chung ổn rồi đó ạ, có điều chắc là sửa hơi vội nên tại B+ có tới 2 giá trị điện áp, bác SE lưu í là B+ = 300VDC nhé. Ngoài ra còn mấy lưu í như thế này ạ: - Tại cathode triode phía dưới bác có thể gắn tụ thoát , vụ này tùy tâm tùy taste, giá trị khoảng vài chục uF đổ lên. - Tụ nối tầng cứ xài loại nào hay nhất, miễn là giá trị điện áp chịu đựng lớn hơn 1/2 B+, điện dung khoảng 0.1uF trở lên là được rồi. - Mạch này có thể mod tùy thích, với các thông số mà em cung cấp thì dòng chạy qua đèn khoảng 10mA, sau khi lắp xong bác có thể gia giảm B+, Rk để thử nghiệm và cảm nhận. - Nên treo áp cho sợi đốt để chống ù và làm giảm Uhk, treo áp bằng cách tạo 1 cầu phân áp bằng điện trở để lấy 1 điện áp khoảng 1/4 B+ (~75VDC) đưa vào sợi đốt. Thân
Re: xin các bác sơ đồ prea ecc85 cảm ơn bác, nhìn mạch này em thấy tự tin để ráp bác cố giúp em thêm vài dòng nữa ạ, 250V AC thì làm thế nào để nâng lên 300V DC, hiện tại em có cục nguồn cũ của amp El84PP đo được 250 ạ, nếu dùng ổn áp hay gì gì đó để nâng chẳng hạn thì dùng loại nào
Re: xin các bác sơ đồ prea ecc85 em tư vấn rồi đây bác vào topic Pre818 viewtopic.php?f=46&t=17439&start=1450, đăng ký 1 bộ bo nguồn NoBG, khi nào có bo rồi bác cứ túm bác quanghao168 là xong hết
Re: xin các bác sơ đồ prea ecc85 Cục nguồn của bác 250VAC thì xài vô tư (em chưa biết cục nguồn này cấp được dòng bao nhiêu, nhưng với mạch SRPP thì có lẽ không vấn đề gì). Bác cứ nắn lọc bình thường rồi sử dụng các mắt lọc LC và RC để hạ áp xuống 300VDC thôi. Với 250VAC nắn bằng cầu diode sẽ được khoảng 350VDC, dòng tiêu thụ toàn mạch với các thông số như trên là khoảng 20mA (10mA/vế), vậy nếu sử dụng điện trở trong mắt lọc RC để hạ áp thì cần điện trở có giá trị khoảng (350-250)/20mA = 2.5kOhm, công suất tiêu tán trên điện trở ~ 1W => dùng loại 2W trở lên. Với yêu cầu đơn giản thì em nghĩ làm mạch nguồn như trên được rồi, không cần cầu kỳ làm gì. Bác cứ vừa làm vừa từ từ nghiên cứu thêm, sẽ có rất nhiều phương án để lựa chọn. Thân
Re: xin các bác sơ đồ prea ecc85 Em định vận dụng nguồn kiểu này được ko ạ ở phần sơ đồ thì nên đưa mát vào điểm nào hợp lý ạ, hay mát nguồn và mạch pre chung nhau. Cảm ơn các bác, nóng ruột quá, tối nay em làm luôn.
Re: xin các bác sơ đồ prea ecc85 Tạm ổn rồi ạ, tuy nhiên theo í của em thì thế này: 1. Nếu bác có choke thì tại vị trí mắt lọc đầu tiên, bác dùng choke, tại mắt lọc sau bác dùng điện trở 2.5k/2W. Nếu không có choke thì tại mắt lọc đầu tiên bác sử dụng điện trở 1.5k, tại mắt lọc thứ 2 bác sử dụng điện trở 1k. Ở cả 2 trường hợp, B+ được lấy ở sau mắt lọc thứ 2 (điểm số 2 như trong hình). 2. Tụ lọc chỉ cần khoảng 47uF là được rồi, 2200uF thì khủng quá, mà chưa chắc đã kiếm được loại tốt. Nếu có điều kiện thì ở tụ lọc sau cùng, bác dùng 1 con tụ không phân cực trị số nhỏ (khoảng 0.01uF chẳng hạn) mắc song song với tụ hóa. Nên dùng tụ 400V trở lên. 3. Tại mạch đốt tim, bác thực hiện việc treo áp như em đã nói ở trên, điểm CT ảo (điểm nối giữa 2 điện trở 220 Ohm như trong hình) thay vì nối mass thì bác nối vào điện áp khoảng 1/4 B+ (~75VDC) lấy từ cầu phân áp giúp em. Hai điện trở 220 Ohm theo em nên thay bằng 100 Ohm hoặc 47 Ohm/0.5-1W thì tốt hơn. Thân
Re: xin các bác sơ đồ prea ecc85 Em không khoái cái mạch SRPP tẹo nào Cụ còn cặp bóng tương đương,thử lắp cấu hình xuất anode rồi xuất cathode xem sao. Mạch kiểu này sẽ cho cái gọi là "chất đèn" hơn SRPP đó ah.
Re: xin các bác sơ đồ prea ecc85 Vỡ mộng rồi Hôm nay em dùng đồng hồ điện tử đo mua của bác AV thì nguồn chỉ có 110v AC thôi ạ, hai đường đốt tim là 6,5v AC. Không tin vào mắt mình, em dùng que đo điện lưới thì đúng là 225V. Theo mạch là 300V DC Vậy kế hoạch lắp Pre của em có sửa được không ạ , kính mong các bác gỡ cho kế hoạch đầu tiên của em... :idea:
Re: xin các bác sơ đồ prea ecc85 úi, vậy sao bác, 290 VDC thì có phải dùng trở nguồn hay đưa thẳng vào lưới ạ. Em dùng con diod 4 chân đo thì thấy nó không đổi nên thất vọng, dùng diod đơn kia hả bác

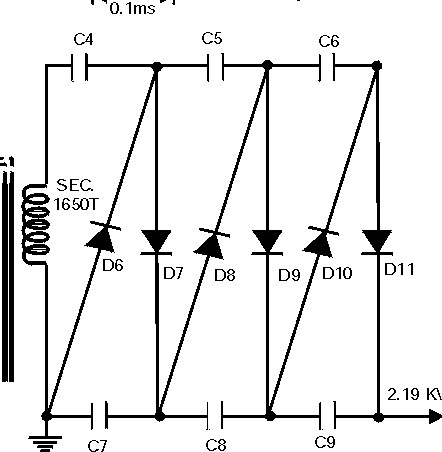

Re: xin các bác sơ đồ prea ecc85 Với cao áp 290VDC thì bác nên sử dụng các biện pháp lọc nguồn khác ít sụt áp hơn như choke, active choke... hoặc tính toán lại mạch 1 chút để hoạt động với cao áp thấp hơn (250VDC chẳng hạn). Cao áp sau khi nắn bội áp mà cấp thẳng cho mạch (ở mạch này là cấp cho anode, chứ không phải lưới bác nhé) thì em e là không ổn lắp, ít nhất cũng nên qua một vài mắt lọc. Mạch nắn bội áp có khá sẵn trên mạng, bác thử search với cụm từ "voltage doubler" sẽ ra ngay. Có 2 dạng mạch nhân đôi áp là halfwave và fullwave, dạng fullwave em thấy dùng tốt hơn. Thân
Re: xin các bác sơ đồ prea ecc85 Em bắt đầu lờ mờ thấy thú vị mạch điện ạ, đây là mạch nắn bội áp phải không ạ, cơ bản là em không biết tính, các tụ kia, các bác cho em công thức hoặc trị số tụ với ạ. Nếu không sử dụng Pre này thì các bác cho em xin sơ đồ ECC85 khác, cảm ơn các bác
Re: xin các bác sơ đồ prea ecc85 Phải vậy chứ, kỹ thuật mà bác nói không thì sao hiểu được... :lol: . Tụ nối // diot thường dùng .1uF hoặc .01uF hoặc... nhưng điện áp của tụ phải gấp đôi điện áp nắn cho chắc ăn... . Còn tụ ở mạch bác meta thì (100,200.300uF...) trở lên, điện thế chịu đựng của tụ cũng phải lớn hơn cao áp nắn ra cho chắc cú. Kính
Re: xin các bác sơ đồ prea ecc85 Mỗi con tụ này chỉ phải chịu 1/2 B+ thôi, nên về nguyên tắc tụ 160V là xài được rồi bác ạ. Bác nên kiếm 2 con tụ giống nhau nhé. Thân
Re: xin các bác sơ đồ prea ecc85 không phân cực 0,1uf 600V được không ạ. Thêm tí nữa là mấy con trở kia bỏ ạ, cả phần tụ lọc nữa...
Re: xin các bác sơ đồ prea ecc85 Tụ trong mạch em post là tụ hóa làm nhiệm vụ lọc gợn đấy bác ơi, không phải tụ bypass hay tụ snubber đâu.
Re: xin các bác sơ đồ prea ecc85 Em hồi hộp refresh mãi mà ko thấy các bác post thêm, giờ cũng muộn... Em bắt tay vào ráp mô hình này thay tụ luôn, có gì mai báo cáo các bác chỉ giáo thêm ạ
Re: xin các bác sơ đồ prea ecc85 Dạ đúng rồi đó, bác SE cứ y nguyên mạch nguồn bác meta là bội áp, xong. dùng tụ 220uF hoặc 180uF cũng được nhưng 2 tụ phải giống nhau về điện dung cũng như áp. nhưng mà muốn làm cho pre thì phải thêm mắc lọc nữa...chứ ù,xì thì bệnh cùa pre Kính
