Re: xin các bác sơ đồ prea ecc85 :mrgreen: Hì, đêm qua em phát hiện ra là đã mua nhầm một số điện trở, 100R thành 100K vậy nên lại phải ngồi đo đo cho đỡ "vật"... Đêm qua em cho cao áp vào đèn sau khi qua choke được 313V (điện lưới nhà em có lúc lên 230V), đưa vào đèn (chân 1 và 6) em đo ở đầu thoát (3 và 8) thì được khoảng 266V và 271V... Em hơi lo không hiểu khi hoàn thiện rồi có gựt khi sử dụng không? Nguồn của em có điều gì bất thường không ạ. Thêm tí nữa ạ, tụ 47uf khá hiếm thì thay loại trị số thế nào được ạ, bàng 30uf 400v được ko ạ
Re: xin các bác sơ đồ prea ecc85 Nguồn thế là bình thường rồi cụ.Cụ cứ sờ vào là biết có giật ko ngay ý mà :lol: Tụ sau đèn nắn bao nhiêu còn tùy cụ xài đèn nắn gì.Nhưng tốt nhất ko quá 50uf.Cụ có 30uf thì cứ cắm vào xài vô tư.Ko sao hết.
Re: xin các bác sơ đồ prea ecc85 Các bác cho em hỏi thêm, hiện tại em chưa dám cắm điện vì không hiểu ra sao, chỉ sợ bốc khói, bùm. Vậy sau khi DIY xong thì kiểm tra đo đạc như thế nào trước khi cắm điện, khi cắm điện thì kiểm tra điểm nào, ví dụ đầu vào, ra tín hiệu thì đo như thế nào, trị số bao nhiêu là đạt yêu cầu Cảm ơn các bác
Re: xin các bác sơ đồ prea ecc85 Bác lắp hoàn chỉnh phần nguồn thì đo đạc, thấy ok thì làm tiếp phần mạch preamp, hoàn chỉnh rồi thì cấp điện rồi đo tiếp thôi ạ. Với phần nguồn bác đo được 313VDc là tạm ổn rồi, sau này nếu ù xì thì cân chỉnh tiếp bằng cách tăng tụ, thêm mắt lọc... Với hai chiếc tụ trên mạch bội áp thì 30uF có lẽ hơi thiếu, nên kiếm loại 100uF trở lên. Về phần mạch preamp do chỉ có 1 tầng và cũng rất đơn giản nên cứ lắp hoàn chỉnh rồi đo 1 thể mới cho kết quả chính xác được. Nếu lắp đúng thì sau khi cấp điện, sẽ đo được điện áp tại phía trước tụ out (chân số 3 theo cách đấu của bác) xấp xỉ 1/2 B+ (điện áp tại chân 1). Thân

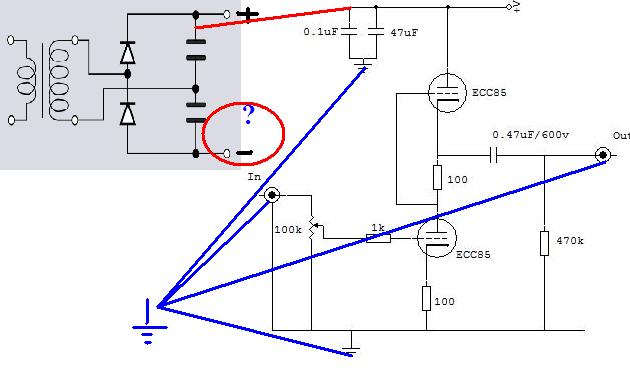

Re: xin các bác sơ đồ prea ecc85 Mình dùng tụ 180uf chắc ok, còn phần cực âm của nguồn cấp B- (?) mình đấu chung tất cả toàn hệ thôóg liệu có được không, hay lắp thêm con trở vào B- này? Sơ đồ em vẽ dưới, hiện tại đang lăn tăn điểm mát này
Re: xin các bác sơ đồ prea ecc85 báo cáo các bác, pre của em tối qua đã cất tiếng hát, em rất vui mình đã làm được điều mình ko bao giờ nghĩ tới, khái niệm về điện ko biết lấy một câu. em cảm ơn các bác, đặc biệt là bác metalhead đã tặng cục choke và nhiệt tình chỉ dẫn qua đt. lâu lâu em ko nghe, thích nghịch ngợm mod xem thế nào thôi. Lắp được pre đèn này em sẽ tính tới một cái khác cẩn thận, chọn lọc hơn. Hiện tại em ghép thử vào amp cyrus đánh ra loa fostex để kiểm tra thì thâý, tiếng ù ù không có nhưng tiếng te te khá to, thay bóng Nga đỡ hơn tí. Trước đây cyrus ghép FE tiếng chán hơn nghe đài cát xét, qua pre thấy tiếng khá hơn hẳn o dải mid và cao' không gian rộng, tép tươi hơn nhưng thiếu bass. Em lắp nhầm đâu đó nên nghe ra 2 loa la mono. Tiếng tè tè này là do đâu ạ, lắp thêm mắt lọc có ok ko hay do mát, nhiễu giữa các dây...
Re: xin các bác sơ đồ prea ecc85 Tiếng tè tè này là do đâu ạ, lắp thêm mắt lọc có ok ko hay do mát, nhiễu giữa các dây...[/quote] Bác kiểm tra các mối hàn, và phần Volume nửa thử xem Bác vào đây tham khảo thêm: viewtopic.php?f=46&t=401 Thân mến
Re: xin các bác sơ đồ prea ecc85 cảm ơn bác will, em có xem kỹ schematic thì thấy mạch treo áp của bác metallhead hiện em thắc mắc ở hình vẽ dưới, kính mong các bác chỉ dẫn em thêm
Re: xin các bác sơ đồ prea ecc85 :lol: cảm ơn bác Супер, em lại nối vào chân đèn (cathod) vì thấy cái nối đất đấy giống
Re: xin các bác sơ đồ pre ecc85 - ko có bass Em vừa kiểm tra lại các chân, mối hàn cho chạy thử thỉ tiếng tè tè hết bắt đầu xuất hiện tiếng ù nền. Hiện tại chất âm dải cao có chi tiết, mid rộng rãi nhưng bass em ko thấy. Linh kiện em lắp đúng thông số mạch. Rất tiếc em lại ko mang máy ảnh về nhà. Em dự kiến lắp thêm mắt lọc nữa với trở 1k và tụ 220uf để giảm tiếng ù, ko hiểu có đúng không. Để tăng bass thì thay thế tụ nối tầng phải ko ạ, hiện tại là 0,1uf em định thay 0,47 hoặc 1uf... Các bác chỉ dẫn giúp e với cảm ơn các bác
Re: xin các bác sơ đồ pre ecc85 - ko có bass bác cặp ngay con tụ xuất 2.2uF cho em, thử xem còn thiếu bass không??? Kính
Re: xin các bác sơ đồ pre ecc85 - ko có bass Bác kiểm tra lại các mối hàn xem sao. Việc đi mass cũng quan trọng, mạch này khá đơn giản nên nếu có thể được thì tốt nhất quy tất cả các điểm mass trên mạch về chân (-) của tụ lọc nguồn. Nếu không thì đi mass theo 1 đừng duy nhất đúng thứ tự từ đầu nguồn tín hiệu đến cuối nguồn. Thiếu bass thì bác có thể tăng giá trị tụ lọc hoặc nối song song thêm tụ xem thế nào, tuy nhiên em nghĩ đây không phải nguyên nhân chính.
Re: xin các bác sơ đồ pre ecc85 - ko có bass Hiện tại em thấy đèn ECC85 sáng hơn trước đây khi nó ở Amp El84PP. phải chăng hoạt động sai, để kiểm tra đèn có hoạt động đúng hay không thì đo như thế nào, trị số bao nhiêu thì đạt yêu cầu ạ.
Re: xin các bác sơ đồ pre ecc85 - ko có bass Nếu anh lắp đúng thì: - Điện áp giữa chân số 4 và chân số 5 xấp xỉ 6.3V, điện áp chân 4 và 5 khoảng 70VDC. - Điện áp chân số 1 bằng điện áp B+ (~ 300VDC) - Điện áp chân số 2 bằng điện áp chân 6 và xấp xỉ 1/2 B+ - Điện áp chân 3 cao hơn điện áp chân 2 khoảng 2V - Điện áp chân 8 xấp xỉ 2V Các điện áp trên đều so với mass (trừ điện áp đốt tim giữa chân 4 và 5). Sai số 10-20% vẫn chạy ngon. Thân
Re: xin các bác sơ đồ pre ecc85 - tụ 0,47uf/200v có được ko? Hôm nay lang thang ra chợ giời mua được cặp tụ Astron 0,47/200V. Liệu 200V có sợ cháy nổ khi làm tụ xuất tín hiệu ra ngoài không ạ?
Re: xin các bác sơ đồ pre ecc85 - ko có bass thạy tụ 0,47-200V? Nhanh quá, cảm ơn bác! Mình thấy trong diễn đàn thường nhắc đến hồi tiếp và auto bias. Sơ đồ này có cần như vậy ko
Re: xin các bác sơ đồ pre ecc85 - ko có bass thạy tụ 0,47-200V? anh em DIY pre phần này đôi khi không quan trọng, quan trọng bác cho em nó nói tiếng người trước đã... Kính
Re: xin các bác sơ đồ pre ecc85 - ko có bass thạy tụ 0,47-200V? Vâng, thật ra em đã hoàn thiện rồi, tiếng rộng rãi nhưng vẫn ù nhỏ nhưng thiếu độ gai mộc (tí thôi, vì đèn nãy có lẽ chỉ như vậy phải không ạ), nghe giống bán dẫn nên em cứ lăn tăn, muốn can thiệp để ra tiếng đèn. Thấy nhắc đến mấy vấn đề đó nên em muốn can thiệp tiếp xem như thế nào. Hiện tại em tính gép thêm 1 mắt lọc nữa, dùng trở 1K hay 1,5K phù hợp và đảm bảo dòng B+300V ạ (hiện tại em đo được khoảng 315V)
Re: xin các bác sơ đồ pre ecc85 - ko có bass thạy tụ 0,47-200V? bác giữ nguyên mạch, chạy qua bác phuongnat rinh một cặp 6H1p (30K hay 40K tiền Việt), còn không thì cứ réo ông meta cho 1 cặp, thay vào mấy cây ECC85 thì sẽ hết nghe tiếng giống bán dẫn liền hà, không khéo bác lại trách em:"sao bảo thay 6H1p chi để nghe giống đèn thế... ). Kính
Re: xin các bác sơ đồ pre ecc85 - ko có bass thạy tụ 0,47-200V? Thực ra vụ giống tiếng bán dẫn thì hình như bác Cy nép đã nói ở đầu topic rồi, cái mạch SRPP nó có đặc điểm như vậy. Tuy nhiên em thấy mạch này dễ lắp, phù hợp để luyện tay mà chất lượng cũng ổn nên mới khuyên bác SE lắp mạch này. Có kinh nghiệm rồi thì bác SE có thể chiến nhiều thể loại mạch pre khác hay hơn, em vốn ít lắp pre nên kinh nghiệm của em đến đây cũng đã hết, xin nhường lại cho các cao thủ :mrgreen:
Re: xin các bác sơ đồ pre ecc85 - ko có bass thạy tụ 0,47-200V? Hehe.Cụ mà chê ecc85 thì em xin đổi cho cụ 3 cặp 6N1,6N2,6N3 cho cụ về so sánh :lol: Cụ lắp SRPP mà còn ù thì phải kiểm tra lại nha.Mạch này mà mạch khó ù đó.lắp mạch khác ù còn dễ sợ hơn.
Re: xin các bác sơ đồ pre ecc85 - ko có bass thạy tụ 0,47-200V? Bác SE cắm đèn 6N3 vào mà có không kêu thì cứ lôi cổ ông Cy nep ra mà bắt đền nhé :lol:
Re: xin các bác sơ đồ pre ecc85 - ko có bass thạy tụ 0,47-200V? Người ta biết DIY mờ cụ.Có phải chỉ biết CẮM-RÚT như cụ đâu mà ko kêu :lol:
