Mỗi tuần bác ấy Via cho ra một sản phẩm mới nên bác Via chỉ khoai mỗi vụ chassic thôi, biến áp nhà bác ấy có mà...nhặt không hết. Bác hồi lại bác ấy quả chassi "của nhà trồng được" là OK con gà đen ngay ấy mà..
ok, mình cũng định vậy đó bác Miss. ơi, những hỗng lẽ nói trỗng ra hả, sợ bác Sung Sức không nhận lời thì vô duyên chết, hay nhờ bác Miss. nói nhỏ với bác Sung Sức thử nhé, mình sẽ quyết nắn nót cho bác ấy một quả chassi xứng tầm với dự án của mình, hi...he... trân trọng
Bác tiết kiệm chữ quá, mạch do ai pót trang mấy thì nói rõ tí cho anh em biết . Bác còn lại mở thêm 1 chủ đề mới nữa ( vừa được sáp nhập rồi ) Nếu phần mạch thì bác cứ chơi 2W là ok rồi .
Sorry các bậc tiền bối.Do mấy hôm bàn phím bị hỏng nên Cho em hỏi thêm 1 câu nữa ạ.Em có thêm 1 đôi EF86,bác Dz có thể cải tiến mạch 1 chút để dùng cả 12AX7 với EF86 đc kô ạ.Em xin cảm ơn.

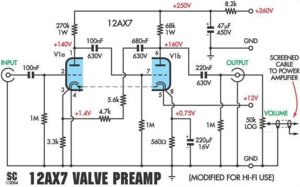

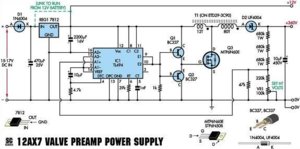

Lọ mọ sang box đèn hỏi các bác một chút. Bác xì tin cho em một cặp bóng 12..7 Em định làm theo sơ đồ sau, có một số thắc mắc cần hỏi các bác, mong các bác chỉ giáo: * Mạch pre: - Trong mạch có mấy con trở cần 1W, vậy phải xài trở 1W. Các con khác không thấy ghi gì vậy sài trở nhỏ hơn cũng được (0,5W)? - Áp vào tại các mạch khác toàn là +350V cho cao áp và +6.3V cho đốt tim. Trong mạch là +260V cho cao áp và +12V cho đốt tim có sợ rụng tóc không? - Tại một số diểm trong mạch có ghi trị số điện áp có nghĩa khi lắp mạch xong, cấp điện và đo tại những điểm này phải có áp bằng hoặc gần như thế? - Mấy con tụ chịu áp cáo quá (630V, 450V), riêng con tụ tại input có cần chịu áp cao như vậy không? * Mạch nguồn - Con IC TL494 và trans MTP6N60E (STP6N603) có bác nào biết ở đâu bán không hoặc có thể dùng con nào tương tự? Em định làm mạch in nên cần hỏi kỹ một chút để lấy chân linh kiện cho chính xác. Mong hồi âm của các bácc sớm
MTP6N60E con này là con fet, anh thay con irf840 cũng được, con nguyên bản có bán ở chợ, mạch flyback này khó ở chỗ cái biến thế đó ah. phải kiếm được fe thích hợp
Cao áp có thể thay đổi tùy theo chủ ý của người thiết kế bác ơi, em thấy có mạch chỉ dùng cao áp (thấp áp) có 15VDC cho đèn 12AX7(nhưng không chắc là dùng cho hi-fi và hi-end đâu nhá). Còn vụ đốt tim thì đèn 12AX7 khi nối tiếp sợi đốt thì sẽ sử dụng điện áp 12.6V (gọi là 12AX7 là vi vậy, nếu chỉ có 6.3V thôi thì là 6AX7). Bác có thể dựa vào định luật Ohm để tính công suất cho điện trở, ví dụ như với trở anode nửa đầu: P = U*U/R = (250-140)*(250-140)/270000 = 0.045W => chỉ cần trở 0.5W là thừa sức, nhưng chắc tác giả muốn dùng trở 1W cho an toàn và tránh noise. Em nói vậy có gì sai các bác chỉ giùm ạ.
Ok. Vậy phần mạch nguồn coi như đã giải quyết xong 1/2, còn con IC thì sao nhỉ. Biến áp tạm thời có thể dùng biến áp 15 0 15 Minh Quang. Khi nào mạch kêu thì nâng cấp sau cũng được
À quên, dựa trên các giá trị điện áp trên mạch, bác có thể dự đoán được điện áp chịu đưng của tụ, ví dụ như mấy con tụ nối tầng chỉ cần ~ 250V là đủ, vì điện áp anode có 160VDC thôi, riêng tụ input thì ít volt hơn nữa cũng được. Mạch nguồn mà khó quá thì bác chơi mạch ổn áp đi, cái này hỏi bác DIY-lover là có liền :lol:
Hi hi, em thì khoái cách này hơn nè: Bác kiếm lấy 2 cục biến áp 220V/15VAC, 1 cục đem nắn lọc, ổn áp ra 12-12.6VDC để đốt tim, còn cục kia bác đấu ngược với cục 1 (tức là 2 chân 15V của cục 2 đấu với 2 chân 15V của cục 1) sẽ được ~210V, đem nắn lọc, ổn áp sẽ được 260VDC dư sức :lol:
Đèn 12AX7 ăn dòng không đến 10mA nên không thiếu dòng được đâu bác ơi, còn biến áp đốt tim thì chỉ cần 20-25W là chạy tẹt ga rồi ạ
Em quên không hỏi cái cuộn ghi 12T và 80T có nghĩa gì nhỉ? Có cần thiết dùng cái này không PCB cho nguồn em vẽ xong rồi (bỏ qua 2 cuộn).
Bác dùng Pre cho đối tượng nguồn âm nào hả bác: CD, LP, LD DVD, BlueRay, cassette hay R2R? Tùy đôi tượng mà làm chọn đèn bác ạ, ECC83=12AX7 nếu các nguồn tín hiệu từ số Digital thừa Gain nhiều. Bác cho thông tin, tôi vẽ mạch gửi bác, thích đèn gi có mạch đèn đó? Theo tôi, ECC88 = 6H23П =6922 là sự lựa chọn trung dung, dễ tương thích cho mội nguồn Signal mà dải âm thường dễ đầy đủ cho người ít lắp. Xa hơn bác có thể dùng 6C3П-EB, 6H6П, 6Ж5Б-EB, 6Ж10Б, 5678, 5718, 5904, 6021 ... Những đèn số sau là đèn mini đèn đơn, chất lượng cao, rất cao dành cho quân sự bác ạ.
Bạn chịu khó đọc từ đầu topic này là bạn có vốn liếng để làm ngay ... Hơn 10 ngàn lượt người đọc chắc hẳn là con số không nhỏ và có nhiều cao thủ đi trước đưa mạch của họ lên và họ cũng phân tích mạch kỹ mà bạn...
e dùng nguồn âm là cd ạ.e có đôi bóng ecc83 telefuken.bác cho vẽ cho e xin mạch pre của bóng này với ạ.bác ghi cho e xin luôn điện áp các chân để e căn chỉnh ạ.e xin cảm ơn bác.!!
e mới tập chơi đèn bác ạ.e cũng đọc từ đầu đến cuối rồi bác ạ.e cũng lắp theo mạch ở đầu topic nhưng k tài nào căn chỉnh áp ở anode và ở catod bác ạ!!
