MÁY CẮT LỖ LOA ĐÂY CẢ NHÀ ỚI ỜI ƠI!

Hi, cả nhà
Người ta sản xuất công nghiệp thì dùng máy CNC. Còn mình là dân DIY nên tôi xin được mô tả cái máy cắt cầm tay. Rất tiếc là tôi chưa chụp được hình (sẽ đưa lên sau) nhưng đại loại mô tả cụ thể như thế này:

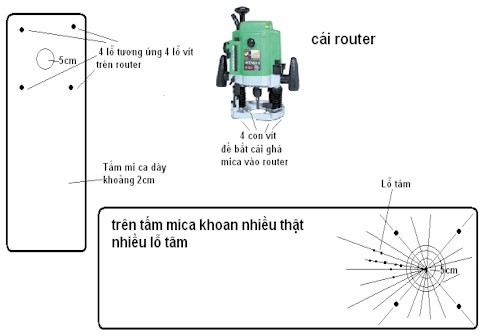

1. Máy router như hình vẽ của bạn theloitran2001 ( xin lấy cái hình nhé).
2. Tôi làm thêm cái bộ ghá như sau:
- Ra tiệm mua 1 tấm mica trong dày khoảng 1cm, dùng keo 502 dán chồng lên nhau tạo độ dày 2cm. Kích thước khoảng 30cmx60cmx dày 2cm. Mica trong có tác dụng : trong suốt dễ quan sát xuyên qua, mềm dễ khoan lỗ.
- Làm bộ ghá bằng mica: khoan 4 lỗ vít tương ứng với 4 con vít bắt dưới tấm nhựa đáy router (màu đen) để ghá tấm mica vào máy router. Tháo tấm nhựa màu đen ra khỏi router, sử dụng lại 4 con vít để ghá tấm mica vào router. Định vị và khoét lỗ trên tấm mica sao cho lọt mũi dao cắt qua tấm mi ca. Đường kính lỗ khoét khoảng 5cm là vừa.
Đến đây ta đã hoàn thiện xong phần bộ ghá bằng mica gắn vào router.
3. Định vị tâm: Dùng máy khoan+mũi khoan thật nhỏ (cỡ cái tăm xỉa răng) để khoan thật nhiều lỗ nhỏ trên tấm mica (mica mềm rất dễ khoan hơn tấm thép), mỗi lỗ cách nhau chứng 1 đến vài mm để tạo nhiều bán kính khác nhau. Bán kính= chiều dài từ lỗ khoan nhỏ đến mũi dao cắt. Khi cắt lỗ loa thì tùy theo đường kính của cũ loa ( dò cagtalogue hoặc dùng thước đo) ta chọn lỗ khoan cho phù hợp.
Ví dụ: ta đo được đường kính lỗ loa 20cm=200mm thì thao tác cắt như sau:

a. Trên tấm ván gỗ cần cắt lỗ, định vị lỗ cần cắt và dùng compa vẽ đường tròn bán kính 100mm (chú ý: cho mực đậm 1 tí để ta có thể quan sát xuyên qua tấm mi ca). Tại tâm vòng tròn ta khoan 1 lỗ nhỏ (để ghăm cây đinh nhỏ cố định)- gọi là lỗ tâm.

b. Gắn mũi dao cắt vào router đã được gắn cái ghá mica đã nói ở trên. Trong nhiều lỗ khoan nhỏ trên tấm mica ta chọn 1 lỗ thích hợp và dùng cây đinh nhỏ (nói ở mục a) đâm xuyên qua lỗ trên tấm mica và xuyên qua cả lỗ tâm của tấm ván để cố định đường cắt cho router. Lưu ý: Nhìn xuyên qua tấm mica , khi thấy mép dao cắt chạm vết mực (nói ở mục a) thì ta đã xác định được chính xác bán kính 100mm. Vấn đề còn lại là cắm điện và bật router để cắt lỗ. Nên cắt từng tí một để khỏi “nặng máy ” làm hỏng router.

c. Nếu không có lỗ nào thích hợp thì ta lại dùng máy khoan “ chích” 1 lỗ mới thích hợp hơn ( mica dễ khoan mà )

d. Khi cần cắt âm (lún xuống) xuống tấm ván đối với củ loa có ghờ thì:
- Đo đường kính vòng tròn ngoài của cái ghờ loa (gọi là vòng tròn ghờ)
- Thao tác như trên nhưng phải cắt vòng tròn ghờ trước rồi mới cắt lỗ kẻo không thôi … ôi không còn lỗ tâm nữa rồi.

Nói gọn lại cho dễ tưởng tượng: Ta hãy so sánh bộ máy cắt với cái compa. Đầu mũi cây viết của compa tương ứng với cái dao cắt của cái router, còn đầu mũi nhọn của compa tương ứng với cây đinh ghim xuyên qua tấm mica và lỗ tâm. Vậy thôi à!. Dễ ẹt.

Lưu ý về vấn đề an toàn: Do router được gắn dao cắt quay với tốc độ rất lớn nên rất nguy hiểm cho cái bàn tay 5 ngón kiêu sa. Khi thao tác trực tiếp với dao cắt nên OFF nguồn.
CẨN THẬN NHÉ!!!
( Xem thêm hình vẽ mô tả)
Chi phí : BÈO!
Máy router TÀU : 200K-300K công suất 1200W
Mica trong : khoảng vài chục K

Tôi đảm bảo với các bạn rằng cái máy cắt này có thể cắt bất kỳ lỗ loa nào ( dĩ nhiên là lỗ tròn thôi) độ chính xác rất cao ( do chọn lỗ tâm), mềm dẻo trong việc chọn lỗ tâm và nhất là... giá rất bèo. Khi cần làm việc khác thì tháo cái ghá mi ca ra. Thế là xong.
CHẤM HẾT

baoanh_hue
Thân,



Mình nghĩ nếu làm nhiều và tạo độ bền cho dụng cụ thì nên làm bằng thép 5-6mm vì độ ổn định cũng như nếu gia công bằng máy khoan,phay thì chính xác hơn.sau này dễ sử dụng hơn.

Khi cắt vì lý do mất tâm khi điểm cắt giao nhau ở khúc cuối thì khắc phục bằng cách lấy một tấm gỗ ván khác ốp dưới tấm mà định cắt khi dao cắt đứt hình tròn tấm trên thì tấm dưới chưa hề chi và đồng thời nó giữ vị trí tâm trụ cho Rounter hoạt động

Trên hình của mình là tấm bìa cắt mẫu phần dãnh trượt tùy theo ý định dài ngắn mà các bác xác định khi làm.xả rãnh khoảng 5mm sau đó tiện cái chốt đường kính khoảng 8mm dài 60mm một đầu hạ bậc tiện ren để gắn cái chốt đó trên dãnh trượt để dịnh chuyển theo bán kính cần cắt(phần ren của chốt nên mài hai cạnh tạo cái trục chốt giống cái bù-loong ốc thắt cáp của phanh hay thắng xe đạp



ừ cái máy của bạn cũng hay đấy.
Cái tấm mica của mình làm cũng chắc chắn lắm. Không nhớ nỗi mình đã cắt bao nhiêu lỗ với cái ghá mica này. Thấy, cái máy này hoạt động cũng trơn tru. Mình đã thử cắt lỗ trên tấm nhôm rồi, cũng OK luôn (phải tội chọn mũi dao cho tốt-của Nhật là OK).
Các bạn có ý kiến chi đóng góp nhé.
Thân,
baoanh_hue



-------------------------------
Uy tín quý hơn vàng ròng
giao lưu học hỏi là vô tận



Ah, bạn ơi
Nếu trường hợp lỗ loa qua nhỏ như mấy củ loa treble chẳng hạn, bạn phải thuê làm thêm cái ghá bằng thép mới à, hoặc phải đem đi phay lại cái rãnh à, hơi tốn kém đó.
Cái ghá mica chỉ cần " chích thêm cái lỗ khoan" là OK thôi.
Thân



Hay Quá!!!
Bác đúng là cao thủ thợ gỗ rùi



Dạ tất cả là do kinh nghiệm mà Bác phải đưa ra điều kiện,vấn đề cắt lỗ nhỏ hơn trên miếng ghá đó bác thích chọn thêm option nữa cũng tùy thích,tuy nhiên nói hết bằng lời không thôi đôi khi cũng bị hạn chế.Em đây tuy không chuyên về Mộc nhưng một khi thích thì mình phải sáng tạo thêm những cái để giúp ích cho đạt được mong muốn của mình.Cái rounter này nếu biết sử dụng thì nó làm được nhiều việc lắm ạ>đào lỗ khoét mộng,cắt góc,xén mép thẳng chính xác.đào rãnh và làm frame cho khung nhà cửa nói chung...VV rồi Ruonter CNC khắc chữ vẽ hình tùm lum cả



Bác Baoanh_Hue co ampli DENON & Loa gì trông ngon thế?



Cảm ơn bác Bảo Anh rất nhiều, bài của bác rất chi tiết và dễ hiểu.



Hiện nay có các lưỡi .." Vanh " bán rát sẵn . Các xưởng loa thường dùng với một chiếc khoan bàn to . Như vậy lỗ vành loa rất phẳng . Việc hạ bậc cho kiềng loa khít với vỏ cũng dễ dàng . Tuy vậy chỉ gia công với loại lỗ loa hình tròn .
Các loại loa dạng bầu dục hay chữ nhật thì thua luôn . Chỉ có máy phay CNC là thích hợp cho việc này



Dạ nếu làm số nhiều thì đến cỡ trăm cái hay ngàn cái loại Ovan vưỡn cứ sơi được bằng rounter này hết,còn nếu là một cái không bõ công làm dưỡng định hình để cắt.Loại Rounter CNC thì đắt vài chục ngàn Mỹ một cái



Bác Bảo Anh cho em xin cái địa chỉ và số phone đi, em hay ra Huế công tác muốn ghé bác chơi



Trả lời dùm a BA luôn: Amply DENON PMA2000, Loa tự đóng, củ Yamaha.



Chào bác MAILINH,
Số tôi: 0.91.3490123, số nhà: kiệt 208 nhà số 2 Phan Chu Trinh TP Huế
Ngay thường: đi làm, tối rãnh: bạn có thể đến nhà chơi. Nhớ gọi điện hoặc nhắn tin trước vì tôi hay chạy " lông nhông" lắm.



Thanks bác

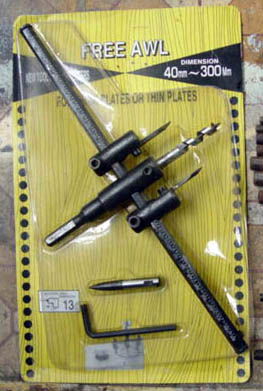

em cắt lổ loa thì ko dùng máy soi như các bác,em dùng máy khoan và một cái dụng cụ nữa nhưng em quên tên gọi nò là gì rùi,nó giống như cái đinh ba ý



Cái này phải dùng máy khoan công suất lớn mới được, khoan được đường kính lớn nhất là 300mm. Sài em này tay người sử dụng máy phải to đó nghe



Bác Ng có Khoan đc cái lỗ to to không? em đang có dự án làm đôi toàn dải, thêm nữa bác làm cố vấn cho em nhé. nếu tiện bác nói qua cho em các bước để làm đc 1 đôi không ( nho nhỏ thôi, vì tay em bé).



Bác xì tin có cái mũi này ko cho em mượn chút, em đang có dự án loa cỏ mà. DIY loa cỏ mà mua em mũi khoan này thì tốn kém quá



Cái mũi của bạn chỉ nên dùng cắt cho vậy mỏng nếu cắt các tấm dày thì độ chính xác không cao vì dễ mất trụ,vì quá trình khoét lỗ xảy ra lâu mà chỉ thực hiện được ở tốc độ chậm nên dễ bị sai lệnh ở mũi định vị nên khó đạt dược chính xác khi cắt các tấm dày(chỉ nên áp dụng cho loại dưới 10mm)Hơn nữa quá trình dùng nếu không cận thận dễ phải mua băng dính và cồn y tế lắm.



8)



Bác Nguyenstyle ơi,
Hết sức cẩn thận khi dùng cái mũi cắt như bác mô tả, đặc biệt chú ý khi sử dụng với cái khoan tốc độ cao đó.
BE CAREFUL,
Thân,



Cám ơn các bác đã quan tâm tới em. Thực ra thỉnh thoảng em dùng cái mũi này khoét lỗ thùng loa thôi các bác ah và phải lường trước sự thiếu an toàn . Nói chung là dùng ít nên em mới khoét = cái này cho hạt rẻ, mà cũng nhanh lắm MDF, Okal dầy 18mm làm xoẹt cái là xong ngay, tròn xoe đẹp lắm. Chắc tương lai có tiền em cũng phải sắm 1 cái router để còn nghịch được nhiều thứ thôi.



Tôi cũng dùng một cái mũi khoan như bác Nguyenstyle, có điều là mua ngoài chợ với giá 50k, ngắn hơn cái bác Nguyên nên chỉ cắt được đường kính tối đa là 12cm. Sau đó nhờ thợ sắt hàn nối thêm 2 đoạn nữa nên bây giờ có thể cắt đến 23cm (hoặc hơn).
Theo tôi nếu tự đóng loa thì nên dùng mũi khoan này vì chi phí đầu tư thấp thích hợp với ngừoi không chuyên nghiệp, ít dùng. Lỗ khoan tròn rất đẹp, có thể cắt đến ván dày 18mm nếu cắt một mặt, còn dùng phương pháp đối xứng có thể cắt dày gấp đôi.
Khi khoan với mũi khoan này phải cẩn thận nếu dùng khoan cầm tay, nên chỉnh tốc độ càng thấp càng tốt (theo khuyến cáo thì tốc độ dưới 1000rpm tức tầm thấp hơn 50% maximum của khoan tay) và phải cầm khoan cho đứng để 2 đầu mũi cắt tiếp xúc ván song song. Các bác chú ý đây là khoan ván ép chứ không phải khoan sắt nên tốc độ càng phải thấp càng tốt đương nhiên cũng đừng quá thấp mà khó khoan
Tôi đã dùng mũi này khoan thử với đường kính 23cm rất nhanh và lỗ rất đẹp.
Sử dụng cái này cũng an toàn nếu cẩn thận chút, nói chung đã đụng đến các máy công cụ thì đều phải cần thận...



Bác ơi loại này có khoan được lỗ bậc không bác? Lỗ âm xuống đó bác?



mình cũng tập tành theo bác chỉ dẫn sau một đêm mình đã cho ra miến gá cắt lổ loa từ 10cm - 60 cm

mà giờ ko post hình với file lên đây được
file auto cad , các bạn đem ra tiệm cắt mica cnc là xong
ai cần liên hệ qua face le thanh giang mình gửi file free cho
