Chào các bác, Nghe riết rồi cũng không tin nổi tai của mình nữa, em thấy trên ebay có bán 1 em dùng để đo độ méo này, em nghĩ sẽ hữu dụng để kiểm tra mấy em tube vintage nhà mình. Sau cả tháng chờ đợi và khổ sở với tụi Hải Quan thì em nó cũng nằm ở nhà em. Nhưng thật trớ trêu là bây giờ em không biết cách nào để sử dụng nó, em có Google thử thì thấy tụi Tây nó chỉ cách dùng nhưng do trình độ Ăngle của em giỏi quá nên "nó nói nó hiểu", em không hiểu gì hết: http://www.youtube.com/watch?v=yVLudWhqxmE Em có mở nắp xem thử thì thấy bên trong rất gấu, toàn tụ dầu squague của Mỹ, transitor sắt, chân cẳng và mạch đều làm rất cẩn thận và mạ vàng vàng chóe. Có bác nào có kinh nghiệm dùng qua thì giúp em với, Xin đa tạ các bác, Hình em nó đây ạ
em không biết sử dụng máy nhưng bác chủ cho em hỏi ké 1 câu với nhé.... em đọc sách thì thấy độ méo của tín hiệu âm tần thường ký hiệu là D (dítortion) và đơn vị là % nhưng có 1 số thì lại không dùng D mà dùng thông số THD+N đơn vị cũng là %.... bác nào khai thông giúp em sự khác nhau giữa hai thông số này với và công thức để chuyển đổi ....cám ơn các bác nhiều bác chủ tải manual của nó về ngâm cứu thử xem... chúc bác mau điều khiển được em nó https://www.google.com.vn/url?sa=t&...=qEcyyOKTXmSu21Macj0LSg&bvm=bv.44442042,d.cGE
em chưa xài máy này nhưng nhìn sơ thì cách sử dụng như sau : - Bên phải Output phát tín hiệu vào amply hoặc pre . - Bên trái Input là tín hiệu lấy từ cọc loa(nếu bác đo amp) hoặc đường out của pre(nếu bác đo pre ) . -Ở giữa là các mức tín hiệu đo tương ứng mà bác muốn xem trên đồng hồ . Lựa chọn đo méo ( % ) hoặc đo volt . Đồng hồ chạy nhiều là méo nhiều nha bác . Em dựa theo hình và kinh nghiệm xài máy đo để tư vấn cho bác , chúc bác sử dụng được máy .

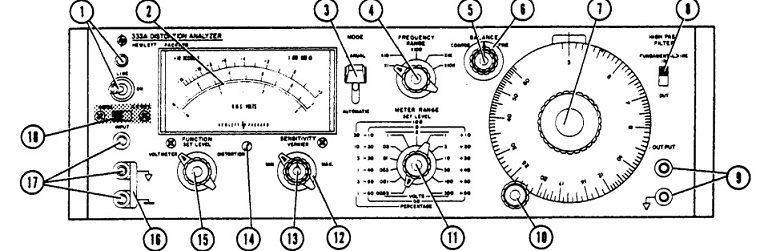

Em chưa dùng thiết bị này nên... Tín hiệu sin với tần số xác định (giả sử chọn tần số 1 kHz) được đưa vào thiết bị cần đo độ méo (Pre hoặc Ampli); đầu ra của thiết bị được nối với tải và tín hiệu ở lối ra này được đưa vào HP 334A. - Gạt chuyển mạch 18 sang bên trái (NORM); - Xoay chuyển mạch 15 (FUNCTION) vào vị trí giữa (SET LEVEL); - Gạt chuyển mạch 3 (MODE) lên trên (MANUAL); - Nếu tần số cơ bản từ 1 kHz trở lên thì gạt chuyển mạch 8 (HIGH PASS FILTER) lên phía trên (IN); - Xoay chiết áp 12-13 (SENSITIVITY) ngược chiều kim đồng hồ đến vị trí MIN; - Xoay chuyển mạch 11 (METER RANGER) đến vị trí SET LEVEL; xoay chiết áp 5-6 (BALANCE) vào giữa; - Đưa tín hiệu vào các chốt đấu dây 17 (INPUT); - Xoay chiếp áp 12 (SENSITIVITY) cùng chiều kim đồng hồ đến khi kim chỉ thị hơn 1/3 thang đo; - Xoay chiết áp 13 (SENSITIVITY VERNIER) để hiệu chỉnh kim chỉ thị hết thang đo nếu đo độ méo theo % (hoặc chỉnh kim chỉ thị đến vị trí 0 dB nếu kết quả đo độ méo là dB); Nếu tín hiệu vào nhỏ hơn 0.3 V thì sẽ không hiệu chỉnh được... - Xoay chuyển mạch 4 (FREQUENCY RANGE) và 7 đến tần số cơ bản của tín hiệu vào; - Xoay chuyển mạch 15 (FUNCTION) sang phải (DISTORTION); - Hiệu chỉnh tần số bằng núm xoay 10 và chiết áp 5-6 (BALANCE) để kim chỉ thị số đo nhỏ nhất.
Cám ơn các, đạc biệt là bác dxpthvn thật nhiều, tiếc qua bác ở Thanh Hóa, phải ở SG em ôm qua bác nhờ chỉ giáo. Bác đúng là cao thủ. Bác đã bỏ công hướng dẫn em thật chi tiết. Nhưng em mụ quá nên vẫn còn vài điều chưa thông: 1. Vậy là mình cần phải có 1 cái máy phát sóng Sin chuẩn đủ loại tần số phải không bác? Cái này em chưa có, không biết mình tìm mua ở đâu. 2. "đầu ra của thiết bị được nối với tải và tín hiệu ở lối ra này được đưa vào HP 334A." Mình dùng điện trở 4-8 ohm để làm tải hả bác? Gắn vào loa chắc đinh tai nhức óc. 3. Vậy là ngõ output (9) của cái máy 334A không cần dùng đến hả bác? 4. " Xoay chiết áp 13 (SENSITIVITY VERNIER) để hiệu chỉnh kim chỉ thị hết thang đo nếu đo độ méo theo % (hoặc chỉnh kim chỉ thị đến vị trí 0 dB nếu kết quả đo độ méo là dB);" , là chỉnh để kim chỉ maximum luôn phải không bác (giả sử em muốn đo theo %)? 5. "Hiệu chỉnh tần số bằng núm xoay 10 và chiết áp 5-6 (BALANCE) để kim chỉ thị số đo nhỏ nhất." Vậy khi đó số đo nhỏ nhất là chính là % độ méo hả bác? VD: kim chỉ .2 nghĩa là nó méo 20%? Xin đa tạ.
1/ bác có thể dùng đĩa cd sóng sin hay dùng 1 chuông trình phát sóng sin trên PC ... đua vào HP 334A đo trước coi méo bao nhiêu sau đó đưa tín hiệu sin này vào ampli ... 2/ ampli của bác xài tải bao nhiêu ohm thì gắn r tương ứng làm tải và nối song song vào HP 334A bác muốn đo méo ở mức vol nào thì để tương ứng nhưng coi chừng quá tải ngõ vào của HP 334A 3/ ngõ output của HP 334A dùng để nối đến 1 thiết bị kiểm tra khác vd như loa , vom, hay máy hiện sóng để kiểm tra dạng sóng
Bác có thể tìm một chiếc có chức năng tương tự như thế này: http://www.google.com/url?sa=i&sour...p8wuB_IRRoN5mf6I23gkkg9g&ust=1364781503675909 Nếu ở TP HCM bác có thể liên hệ mua thiết bị này ở http://dientudanxuan.com/index.php?/may-phat-song/view-all-products.html hoặc một số nhà cung cấp khác; Ngõ ra của thiết bị được nối với tải: - Pre thì tải bác dùng là 600 Ôm hoặc lớn hơn (giá trị này em không chắc...); - Amp thì tải bác dùng phù hợp với thông số của Amp (4, 8,...); bác dùng trở công suất đủ lớn. Ngõ ra của 334A bác lấy tín hiệu đưa qua một thiết bị khác nào đó (điều này em cũng không chắc...); Hai điều này (4, 5) thì em phải xem lại đã, em cũng chỉ xem thông tin từ một số nguồn và không có thiết bị để kiểm chứng nên chắc chắn sẽ có nhiều điểm chưa đúng. Rất cảm ơn bác chủ.
Cám ơn bác LoD nhiều, cái này cũng hay hay, đĩa này mua ở đâu bác? Em tìm phần mềm trên PC chưa thấy, em cũng đang tìm cái máy phát trước.
Dạ, cám ơn bác, em xem giá cái này xong thấy chóng mặt luôn bác: http://www.ebay.com/itm/Panasonic-VP-77 ... 43ba42d118. Cái HP em mua có hơn 50 đồng à
máy của bác đã có sẵn phần phát sóng chuẩn , không cần mua thêm . Khó quá thì T7 vác xuống xưởng GVTeam , em chỉ cách xài .

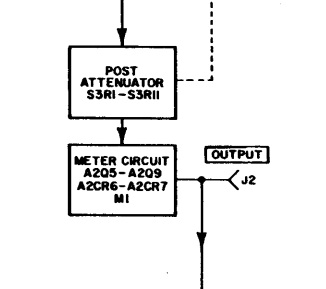

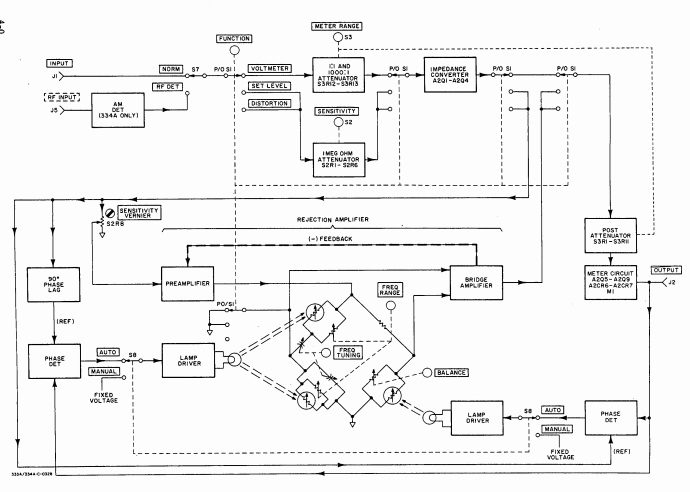

Em xem sơ đồ khối: trong tài liệu hướng dẫn (trang 16/85) thì thấy tín hiệu tại lối ra chính là tín hiệu lối vào qua mạch suy giảm và được lấy từ mạch cấp cho điện kế của máy; như vậy bản thân máy 334A không dùng làm nguồn phát tín hiệu được.
bác xem lại cách hoạt động của máy , là so sánh giữa tín hiệu ra và tín hiệu nhận vào đã được khuyếch đại qua amply .
Theo mình thì distortion là cụm từ chỉ độ méo, độ biến dạng so với nguồn âm chuẩn. Ký hiệu "%" thì k thể là một đơn vị đo được, nó đứng sau một số nào đó và toàn bộ những con số này và cả ký hiệu % là giá trị thật của một phép đo. Có thể hiểu, phần trăm (%) là một tỷ lệ dùng để so sánh độ méo- độ biến dạng của âm thanh nhận được so với âm thanh "gốc" của nó. K biết mình nói có chuẩn k, mong các bác góp thêm.
Cám ơn 2 bác nhiều lắm, em nghĩ, để đo độ méo chuẩn xác thì tự nó phải phát ra tín hiệu rồi so sánh với tín hiệu trả về từ thiết bị cần đo. Như cái máy này, nếu mình dùng 1 cái máy phát khác thì nó chỉ dựa vào độ chuẩn của tín hiệu (VD: sóng Sin) thì cũng không hay lắm, mình cũng cần kiểm tra với nhiều dạng sóng khác (vuông, răng cưa,...), âm thanh mà, đủ dạng sóng hết. Biết đâu Sin nó không méo mà mấy cái khác nó cần méo . Thật ra em lên ebay là tìm cái này: http://www.ebay.com/itm/HP-8903b-Audio- ... 4171603d25 (Có lần em thấy anh bạn dùng rồi nên rất thích, nó phát được tín hiệu từ vài hz đến cả trăm khz luôn). Nhưng thấy em HP 334 này rẻ quá nên "bid thử" không ngờ "thắng thiệt" nên phải mua. Nếu phải mua thêm cái máy phát chắc em sẽ xin tặng lại cho GVTeam để anh em nghiên cứu. Em tay mơ mà gặp mấy em hightech này thì mệt quá Cám ơn các bác lần nữa.
theo em nghĩ thì máy đo độ méo là 1 máy tạo sóng sin chuẩn có độ méo rất nhỏ sau đó đưa 1 tần số sin khác bên ngoài vào để so sánh với sóng sin chuẩn có độ méo rất nhỏ này.
chào các bác. Nhà em cũng có một chiếc máy đo độ méo tín hiệu dạng như thế này (máy nhà em là loại 2 kênh). Theo như em hay đo thì trong máy có bộ dao động 400Hz và 1KHz để làm tham chiếu. bạn muốn đo tín hiệu méo của amply gì gì đó thì bạn phải có một máy phát sóng chuẩn, dùng amply KĐ tín hiệu này (400Hz hoặc 1.000Hz), sau đó đưa tín hiệu đầu ra này vào máy đo độ méo này, đèn báo tần số trên máy đo sẽ báo là tần số vào bao nhiêu, đèn báo tín vào mạnh hay yếu cho ta biết mức tìn hiệu vào có đạt yêu cầu hay không ( các chế độ này máy báo tự động) khi đó nhìn đồng hồ đo trên máy thì biết độ méo bao nhiêu. Nếu đèn báo tần số không sáng (tức tín hiệu vào khác 400Hz hoặc 1.000Hz hay đèn báo tín hiệu mạnh quá hay yếu quá sáng) thì đồng hồ báo độ méo lên kịch kim luôn. vì vậy với máy đo của em mà ko có máy phát sóng chuẩn thì coi như bỏ đi, máy của bác em nghĩ chắc cũng vậy. chúc bác thành công.
Bác ở quận mấy ? Sáng thứ 7 này cafe Melomance 21 Nguyễn Bỉnh Khiêm , Gò Vấp . Xong cafe rồi em dẫn qua xưởng .
