Linh kiện của bác ổn đấy! Âm thanh sẽ rất hay nếu có cặp OPT tốt. Mà OPT của bác Kiên thì đương nhiên là tốt rồi. Mách nhỏ bác nhé: làm OPT cho 829B thì bác nên nhờ bác Kiên làm thêm cuộn UL nữa, sau này có thể làm công tắc chuyển đổi giữa 3 cực / UL.
Bác BD .em mới chơi nên kiến thức về điện tử em ko biết nhiều. Vậy thêm cuộn UL là gì hả bác ( Bác có thể giải thích dõ cho em được ko ) Tks. Bác
UL là viết tắt của ultralinear. Đại loại là cuộn sơ cấp của OPT sẽ có thêm một đầu ra ở điểm 40% để đấu với G2 của đèn 4 cực, 5 cực. Chế độ ultralinear sẽ kết hợp được ưu điểm tuyến tính của đèn 3 cực với công suất của đèn 5 cực.
Vậy ko biết Xuất âm của em có thêm ultralinear! Em mới nên ko biết 829B là bóng mấy cực. Theo mạch thì X âm ko có thêm cuộn UL nữa. Tks bác .
Linh kiện ổn quá rồi bác, nhưng em xin góp ý thế này: Bác nên thay mấy con tụ dầu GE = Tụ dầu ASC là tuyệt vời nhất(liên hệ NCC) còn không thì thay thế sau cũng được thì bác sẽ thấy cải thiện rõ ràng hơn. Thân
Chào bác Will. Em sẽ thay tụ dầu GE = Tụ dầu ASC ,em có 6 con tụ dầu ASC (6uf / 370 Vac) ko biết uf nhỏ như vậy có dùng được ko bác ,vì em thấy tụ GE uf lớn ,đẹp ,tụ ASC của em ngắn bằng nửa tụ GE. Có gì bác cho em biết với nhé. ------------------------------------------------------ Henry1
Bác Henry1 có thể tham khảo thêm mạch 829B này, phù hợp với số đèn bác đang có. Đây là mạch dạng parafeed, có trở tải 4K trên anode của đèn công suất. Mạch này về lý thuyết thì có ưu điểm hơn so với mạch xuất anode thông thường. Nhưng nếu không thích hoặc không có nguồn cao áp để cấp được B+ 575V thì có thể bỏ con trở 4K đó và tụ chặn DC C3 gắn với một đầu của cuộn sơ cấp OPT để trở về dạng mạch bình thường, với B+ ~ 300V. Nếu cuộn OPT có đầu ra UL thì bỏ con trở R9 và nối thẳng G2 vào đầu ra của cuộn UL. Đèn 6C45P thừa sức để đẩy cho 829B Còn mạch 829B bác đã post lên (file PDF) cũng là mạch rất hay. Tác giả của nó là Peter Millet, một DIYer có tên tuổi. Mạch này có ưu điểm là có tầng driver mắc theo kiểu cathode follower để hạ trở kháng, với đèn 7N7 là một đèn khá hay và rẻ, thậm chí hay hơn nhiều so với rất nhiều bóng 6SN7 bán với giá trên trời. Đúng như bác Will mách nước, nếu lựa chọn mạch này thì bác có thể thay 7N7 bằng 6SN7 hoặc 12SN7 hoặc tìm được 6J5 loại tốt thì càng tuyệt vời. Bí quá thì có thể thay bằng 6H8C hoặc thậm chí bằng 6H6P của Nga cũng rất hay. Còn bóng 5 cực ở đầu thì cũng không đến nỗi khó kiếm. 6J7 loại thủy tinh, 5693 vỏ đỏ hoặc 6C6 là những bóng rất tốt và dễ kiếm. Tốt hơn nữa là kiếm được EF37 hoặc EF12 là những bóng 5 cực low noise rất thích hợp để làm tầng đầu vào.
Em cảm ơn bác BD nhiều vì tinh thần DIY nên en quyết tâm để được thưởng thức âm thanh tube em đa mua được hết linh kiện cho mạch của em rồi. Mạch đó bác cũng khen hay mà.Em sẽ làm theo tác giả ( một DIYer có tên tuổi ) em sẽ cố gắng kiếm đèn 5693 vỏ đỏ, 6C6, EF37, EF12. Bây giờ em chơi, 6J7 - 6H8C - 829B. Còn xuất âm 5K (theo mạch) em đang liên hệ với bác Kiên HP. Hi vọng bác kiên sẽ giúp em ngay. Tks. Sự nhiệt tình của các Bác. Chúc các Bác một ngày vui vẻ, mạnh khoẻ. -------------------------------------------- Henry1
Re: Sư phụ cho em cái mạch để em ngâm cứu bóng bánh kiếm đủ rồi, tiện thể cho thêm Option 2 có tầng lái = 6P3C luôn nhé. Cám ơn. Sonduong.
Bác Henry1 sao im lặng lâu quá vậy. Mình vừa kiếm được cặp GK 71, muốn tiếp tục dự án của bác. Mong mọi người ủng hộ nhiệt tình để mình hoàn tất. Nhất là Bác Ba cục, Chị Bạch dương, và các bác đã từng lắp 813, 845, GM70... Công tác chuẩn bị đã được như sau: 1) 02 đèn GK 71 còn mới nguyên 2) 02 đèn 12SL7GT của Sylvania 3) Và một số đèn Nga: 6N1P, 6N2P, 6N3P, 6Pi1Pi,6N8C, G 807, GU 50..
Và đây là Fe cho OPT lưỡi 38 (FE của biến áp trong UPS) nhưng dày 0.5mm không biết có được không. Mong mọi người cho sơ đồ mạch và thông số quấn OPT để phù hợp với GK71. Cám ơn trước
Bác cố kiếm cặp 6P3S-E làm đèn dẩy và cặp 6C4Pi-EV làm Pre , khi ây mạch của bác tuyệt vợi khi chạy , nếu bác ép GK 71 chạy với điện áo nung 18VDC or 18VAC , diễn biến đương của đèn sẽ chạy GẦN như 845 , tiếng rất đẹp , hơi mạch về dải 16KHz, Bass khỏe sâu , âm thanh có sức vươn xa, tho thiển mà nói có thể hát Karaoke được :wink: . Nếu ngại thì dùng 6H6Pi để đẩy với 6C4Pi-EV

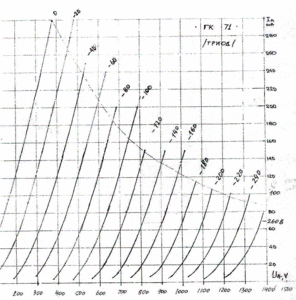

Tôi sẽ cố gắng kiếm 6P3S-E và 6p4Pi-EB như Bác hướng dẫn nhưng khg có sơ đồ mạch. Bác có thì cho em làm theo với. Theo đặc tuyến của GK71 ở chế độ triode thì hầub như tuyến tính tại mọi điểm trong vùng làm việc. Trong mạch này thì GK71 chạy ở Ua =1200V, Ia = 75mA. Nhưng trong datasheet thì UG2 max = 400V làm sao chạy ở chế độ này được. Theo các bác thì nên chọn điểm làm việc ở đâu. Mình dự định cho nó chạy ở Ua = 900V, Ia =100mA, dùng OPT 9K/4-8 ohm tự quấn bằng Fe EI ở hình trên. Các bác góp ý thêm cho
Đây là chuyện nghiêm túc với tôi . Sơ đồ tôi đã tính toán , không có sẵn trong File đâu . Khi bác đầy đủ và quyết tâm chín , ta sẽ làm . Đúng vậy. Nhưng lựa chọn cái nào cho phù hợp với điều kiện cụ thể , đó là vấn đề . Uak= 1200 , Bias lúc đó cớ 220V, mạch sẽ phức tạp hơn nhiều về cách điện. Tôi nghĩ bác đã đủ kinh nghiệm rồi . Bác nên quên điều băn khoăn này khi làm . Tôi cũng thấy nhiều lời cảnh báo về đánh lửa G2 khi này khi nọ . Nhưng nó xa lạ với kết quả tôi thu được . Đã chạy Uak=950VDC , ép đặc tuyến để Ia=82mA , dung hòa cả Bass và Treble , điện áp Anode lại không quá cao, ít nguy hiểm . Bác nên tìm bộ chụp Anode cẩn thận . Nó có thể gây ra hàng loạt ù xì , vo ve đấy . Chúc bác đạt đựoc kết quả tốt .
Bác nên tìm bộ chụp Anode cẩn thận . Nó có thể gây ra hàng loạt ù xì , vo ve đấy . Vậy à mình không kiếm được chụp đúng của nó. Định lấy chụp của G807 chế lại xài đỡ. Nếu bị như vậy thì kiếm chụp jin. 6P3S thì em kiếm được rồi nhưng 6C4PiEV thì không kiếm được Tôi tính dùng 12SL7GT làm Pre đươc khộng
Bác ra hàng sửa đồ xe máy mua cái chụp bugi (còn gọi là cái đầu bọp), về cắm vào là xong Sáng kiến này không phải của em mà là của một bác ở trên

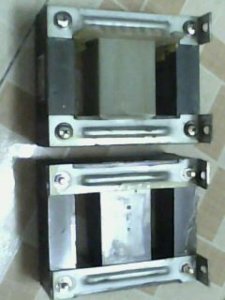

Đây là chuyện nghiêm túc với tôi . Sơ đồ tôi đã tính toán , không có sẵn trong File đâu . Khi bác đầy đủ và quyết tâm chín , ta sẽ làm . Uak= 1200 , Bias lúc đó cớ 220V, mạch sẽ phức tạp hơn nhiều về cách điện. Tôi nghĩ bác đã đủ kinh nghiệm rồi . Bác nên quên điều băn khoăn này khi làm . Tôi cũng thấy nhiều lời cảnh báo về đánh lửa G2 khi này khi nọ . Nhưng nó xa lạ với kết quả tôi thu được . Đã chạy Uak=950VDC , ép đặc tuyến để Ia=82mA , dung hòa cả Bass và Treble , điện áp Anode lại không quá cao, ít nguy hiểm . Bác nên tìm bộ chụp Anode cẩn thận . Nó có thể gây ra hàng loạt ù xì , vo ve đấy . Cám ơn bác Ba cục đã góp ý. Tôi cũng không định chạy ở 1200V vì quá nguy hiểm, chưa được tận hưởng âm thanh hi-end thì đã phải nghe âm thanh tò te end mất. Điểm làm việc tôi dự định chọn là: Uak = 900V, Ia = 98mA với bias là -150V. Điện áp swinging dự định khoảng 900Vpp, với tín hiệu vào là 180Vpp, Iamax = 150ma, Iamin = 50ma với OPT 9K tự quấn. Bác xem giúp đã được chưa. Vấn đề đang bị kẹt là chọn tầng driver và OPT. Hôm trước dự định quấn lõi E-I 38mm, dày 7cm, nhưng loại Fe này có độ dày là 0,5mm nên còn do dự. Hôm nay đi lùng được 2 cặp Fe. Một cặp C core 3,4 x 3,8 cm hơi nhỏ chắc để dành quấn OPT cho G807 chạy ở 3 chế độ: PSE triode, PSE UL và PP bắt chước hãng gì của Úc khg nhớ. Một cặp thứ 2 là double C core có kích thước: 3,8 x 6 cm chắc là dùng được cho GK71 SE. Cả 2 loại đều mỏng dưới 0,2mm. Bác xem giúp hình rồi cho vài ý kiến quí báu giúp. Kính chào Bác. Sẳn có chị Bạch Dương mới ghé qua có kinh nghiệm làm GK 71 năm rồi truyền lại cho vài tuyệt chiêu luôn nha
Sẽ chuyển mạch qua FAX khi bác đầy đủ .được chưa ? Bộ Fe sau dùng được .Nên quấn nguồn đôat 18VAC độc lập, rút giữa, bọc kim
Cám ơn Bác Ba cục nhiều. Tôi sẽ làm theo ý kiến của Bác. Quấn BA các cỡ tôi đã có kinh nghiệm nên không thành vấn đề. Riêng OPT chỉ mới quấn 1 cặp cho GU 50 SE chạy dòng tĩnh 60mA ở Ua=330V. Công suất ra không đạt lắm, âm chất chỉ tạm được có lẽ do tay nghề còn kém hoặc tổng trở vào cao quá (5K /8 ohm). Lần này quấn cho GK71 hy vọng sẽ khá hơn. Vừa làm xong cặp lõi bằng Bakelit. Lấy mạch in bỏ đồng đi để làm. chiều dai bobim là 7,8 cm. Dự định quấn dây theo thông số sau: Primary tổng cộng 2880 vòng dây 0,35mm gồm 16 lớp (180 vòng/lớp) chia thành 4 cuộn mỗi cuộn 4 lớp Secondary tổng cộng 3 x 85 vòng/8 ohm gồm 3 lớp (1 cuộn 85 vòng dây 0,7mm/1lớp) mắc song song. Ngoài ra còn quấn thêm 1 cuộn 42 vòng x 2dây 0,7 mm (bifilar) để mắc nối tiếp cuộn 8 ohm thành 16 ohm Theo hướng dẫn của các cao thủ như GVTeam, Teablue,Kiên xồm thì các vòng dây thứ cấp dùng dây lớn hơn nhưng mình cảm thấy không thật cần thiết vì dòng thứ cấp tối đa chưa tới 3A , 3 dây 0,7 mm là quá đủ. Bác cho ý kiến đóng góp thêm. Thất ra tính nhờ Bác làm luôn OPT nhưng Bác PM lại là ở trong Nam hơi ngại nên thôi.
Tôi khg kiếm đượ 6P3S EB nhưng đã lấy 3 6P3S để chọn ra một cặp . Riêng 6S4P EB thì khg tìm được định thay bằng 12SL7WGT. Lõi OPT cũng làm xong rồi nếu Bác duyệt thông số như trên là thực hiện. Một vài tiến độ báo cáo với Bác ba cục và các cao thủ
TC bác nên quấn thêm hai đường 120-126 , 147 vì trở kháng của bác trong mạch bác chưa làm chủ được hoàn toàn
Không thành vấn đề , bộ Double C core này có cửa sổ quấn dây rất rộng. Quấn thêm 1 lớp thứ cấp khoảng 20 vòng nữa là được
