Mạch đóng điện trễ cho cao áp TubeAmp

Kính chào cả nhà.

Trong quá trình lọ mọ tìm hiếu về DIY e nhận thấy 1 vấn đề rất quan trọng cho việc bảo vệ đèn để có thời gian sử dụng lâu hơn ( nhất là những bóng quý hiếm). Các bác cũng biết là 1 số loại bóng khi đốt tim chưa nóng mà cao áp đã cấp vào có thể tèo ngay lập tức ( còn lại đa số là hại cho đèn), nên e thấy nhiều bác phải làm 2 công tắc cho đốt tim và cao áp riêng. Như thế trong quá trình sử dụng rất bất tiện, nhất là Ampli vô địch thích nghe nhạc mà bật lộn công tắc thì ....hehe các bác cũng biết là sao rồi......
Vậy việc cần thiết là kẹp cho phần cao áp 1 mạch đóng điện trễ ( relay) cho nó lành, khỏi lo làm 2 công tắc mà bảo vệ được bóng đèn yêu quý, tăng tuổi thọ của bóng. Các bác thấy OK không?
Vấn đề là e chả biết quái gì về cái mạch relay này cả, mà tìm ko ra chỗ nào có mạch này cả, nên làm quả topic này hy vọng các cao thủ chỉ giáo và bóng bàn về môn này nhằm giúp AE mới lọ mọ DIY như e được mở mang và biết đường chăm sóc nàng Tube yêu quý của mình.

Xin chân thành cám ơn.



----
Bạn miu miu thân mến mời bạn ( ở HN ra chợ trời lối vào phía công trứ đi qua nhà quàn cũ ấy ) mua cái cái relay 220Vol/60sec nhớ mua cả đế tất cả khỏang 50KVND, relay này có một cái núm vặn hẹn giờ trễ từ 0sec đến 60sec ( thậm chí đến cả giờ cũng có).

Về đấu theo sơ đồ dưới đây đặt kim đồng hồ khoảng 30-60sec bật điện rờ le sẽ Hít sau đúng khoảng thời gian bạn đã đặt, tải là Tubes amp thay cho vị trí Lamp trong hình dưới đây.

Chú ý nếu muốn tự trễ mỗi lần bật điện thì đấu tắt nút ấn :



Hay quá bác Thuỷlt, nhưng cái này có chịu áp cao hơn 220v ko ah? Ví dụ cao áp trước khi vào đèn Val là 400v ? va cái này chịu được dòng tải bao nhiêu ah?
Bác có thể nói cụ thể hơn về mạch này để mọi người cùng tham khảo, hoặc có thêm cách nào khác nữa ko ah?

KÍNH



Đây là cách làm bình dân nhất không cần dùng mỏ hàn vì đế cắm rơle/relay là loại bắt vít.
Các lọai mạch khác nhiều lắm, tương tự như các AE đang bàn bạc ở đây:
http://www.vnav.net/forum/viewtopic.php?p=53824#53824
cheerssss



Rơ lay đóng trễ CHUẨN có tên là AH3-3A . Mua được ngoài chợ trời luôn nếu bạn không muốn lắp ráp LK bán dẫn . Trên vỏ của nó có luôn sơ đồ đấu dây và trị số thời gian ( điều chỉnh được bằng tay )



Cái bác nói chịu đựoc điện áp bao nhiêu thế ah?



Bạn cứ ra chợ . Chỗ nào có cái hộp bằng gói chè sen có chữ CKC màu xanh thì đúng là nó . Nó có 8 chân để cắm vào một cái đế nhựa . Loại CKC AH3-3 hay AH3-3A hay B có khác nhau chút đỉnh về chiều đóng các má của rơlay . Nhưng ở trường hợp cái Amp thì không quan trọng

Có hai chuẩn : Chuẩn nguồn điện công nghiệp +24vDC và chuẩn 220vAC
Mỗi cái có 2 rơ-lay bên trong ( xem sơ đồ trên vỏ ) và một núm vặn có khắc trị số Time . Bạn chọn loại 5sec hay 15 sec hay 5 minute ..... có đủ loại
Nếu bạn muốn trễ 30 sec thì chọn loại 1minute rồi chỉnh về 30sec . Nó chỉ biết 30sec sau nó sẽ chuyển má Rơlay còn bạn đấu tới cái gì thì tùy



Ý em là nó có chịu được cao áp cỡ 400VAC ko? vì cục nguồn của e nó liền đốt tim nên ko lắp vào trước nó được.



Cái đó thì phải hỏi nhà SX thôi .
Tôi lắp cho một cái động cơ 1Kw/380vAc mấy năm nay chưa thấy hỏng



rơ le thời gian công nghiệp ở ngoài chợ chỉ dùng cho mạch điều khiển nên các nhà sản xuất thường chỉ dùng ở điện áp lớn nhất là 250vac thôi. Tuy nhiên nếu muốn dùng ở 400VDC thì bác nên gắn thêm 1 con rơ le trung gian vào sau mạch tín hiệu ra của rơle thời gian và dùng các tiếp điểm phụ có khoảng cách xa nhất trên chân của rơle trung gian thì tôi đẩm bảo dùng được với 400VDC



Theo em thì có thể dùng mạch định thời để đóng relay cho cao áp dùng IC NE555 để xác định thời gian đóng delay, nguồn cấp cho mạch này có thể sử dụng nguồn đốt tim cho đèn...Mạch này rất dễ tìm sơ đồ và linh kiện.



Sao bác không lắp relay vào dây CT nối mass phần nguồn ?



Nó ko có CT mới đau chứ bác



Nếu nắn diot thì cũng phải có đường âm xuống mass, bác thử đường này xem.
Em lúc trước cũng làm công tác ,nhưng bật cao áp loa hay bị "bụp,bụp" nên cắt luôn.



Các AE lưu ý khi lắp rơ le trễ đừng lắp sau mạch nắn, nó sẽ bị bụp rất to.

Khuyến nghị :
* Rơ le dù là to hay nhỏ nên để nó ngăt mạch soay chiều --> giảm tiếng bụp.
* Nên ngắt mạch ở dây mát để tránh đánh lửa ở chân rơ le trong trường hợp B+ cao.

:wink: ở nhà mình cứ để công tắc nguồn chính ở sau máy, trên mặt trước em để cái công tắc cắt cao áp bằng ma-nu-en sợi đốt lên một lúc em ới thò tay bật cao áp máy cho nó ... lành.



"Soay" chiều vẫn bụp phải XOAY chiều cơ hí hí bắt đượcc bác nhé :lol:



Em cũng làm y thế, công tắc ở dây mass nối tiếp điểm qua tụ 0.1mf, nhưng sao loa thụt ra thụt vào ghê quá.



------
May quá loa nhà mình nó đần ???
Thay loa đi thôi Duy ơi.
Hix



Các bác ơi Anh Trưởng thôn ThuyLT đang có dự án Active load CSS tích hợp với mạch Soft start có gì các bác cứ liên hệ với anh ý



Hay quá, em cũng đang bí cái vụ soft-start này đây.

Chả là cái bộ nguồn của em khá lớn, 120kuF + BA xuyến 600VA. Hai thứ đó nó kết hợp với nhau lúc bật công tắc nguồn thì rất đáng sợ.

Bác ThuyLT ời, cứu em!



Bác lắp thêm vào đó cái điện trở song song cái tụ , trị số điện trở là 22K/3W (nguồn 400V)
Ý muốn là nạp tụ từ từ thôi



-

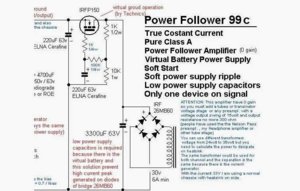

Mạch hay nhất thế giới về softstart cho Amply bán dẫn ngay bên cạnh các bạn đây :
Mình đã từng điều chỉnh điện áp của mạch này lên để sử dụng cho Tubes

Mosfet tương đương ngoài chợ cực sẵn IRF 450,540, 830,820...



Vấn đề là khi tắc nguồn rồi bật lại, cái tụ nó chưa xả hết...



Bạn có thể nghiên cứu vấn đề này ở đây nhé:
http://sound.westhost.com/project39.htm
Còn nếu muốn nhanh gọn thì có thể áp dụng theo mạch này.Tuy nhiên bạn chú ý cho con đt R3 nhé , nếu biến áp của bạn là 600va thì có thể dùng 20 Ohm-30 Ohm/20W cho R3



Bạn yên tâm cái tụ này sẽ xả hết trong khoảng 15 - 30 giây
