Mình đang hàn thử 1 kênh gần xong còn thiếu vài linh kiện,mình sẽ mua cho đầy đủ rồi gởi luôn.Sao Kim trể hẹn làm các bác đợi thật ái ngại.
hé hé :twisted: , PCB nhìn đã quá , đúng là đỏ thật :mrgreen: Mạch này dùng MOSFET nên chả cần căn chỉnh gì nhìu đâu bác nongdanfo ạh , chỉ chỉnh Bias cho vừa lỗ tai rùi quất thôi , MOSFET là trôi nhiệt âm nên không sợ bị trôi nhiệt như Transistor , càng nóng thì nó tự dẫn ít lại nên khỏi lo Nhìn PCB đã quá , ngứa tay lắm rùi , hix , sàng lên Nhật Tảo nhưng họ lại đóng cửa thế là về tay không :wink:

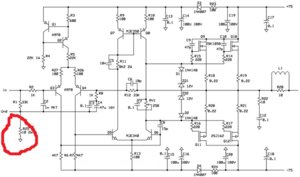

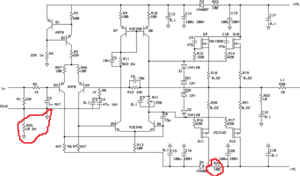

Chổ đỏ bên trái là 2 đường mass tách biệt nhau qua con trở 10ohm.Nhưng vì phần mềm này chỉ có 1 ký hiệu mass thôi nên bạn thấy khó hiểu.Như vầy con trở 10 ohm có 1 dấu nối với mass nguồn,đầu còn lại xem như là mass tin hiệu>cũng có thể nối tắt con trở 10 ohm này.Còn chổ kia vẽ xin lổi vẽ sai nhưng trên pcb thì ok.

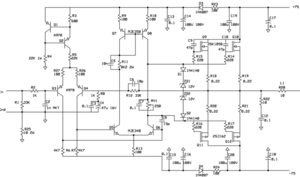

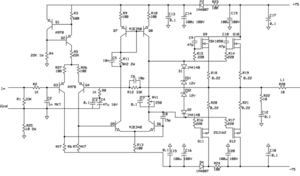

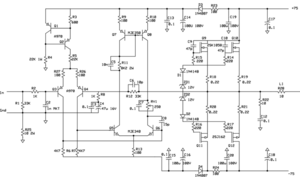

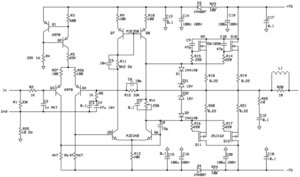

hi hi , mạn phép bác mimosalq cho em post schematic chuẩn , cái này còn thiếu mạch protect nha bác , bác cho cái mạch protect lên luôn để em về dò "bom" ạh :lol:
em thấy con trở R25 , mình chỉ cần con 10 ohm / 0,25 -> 0,5 W là ok rồi bác , 2W có vẻ hơi bị to quá . con diode D3 và D4 mình nên dùng Diode xung (FR107 , FR157 ...) thì tốt hơn ạh . và em hỏi cái này , MJE340-350 khó kiếm hàng xịn quá , vậy em thay bằng D669 & B649 được chứ ạh

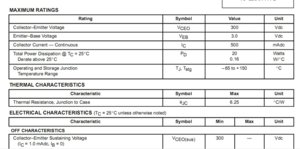

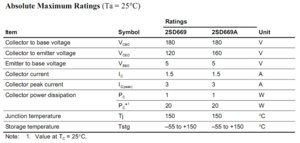

chết rùi , em vừa xem datasheet của MJE340 và D669 . con MJE340 Vceo chịu được tới 300V , còn con 2SD669 Vceo chỉ 120V , không biết lắp vô đây có khói không :mrgreen: , tại +/- Vcc tới 150V :twisted: không biết MJE340-350 mua hàng tốt ở đâu , tại hôm bữa em hỏi ở Phát Thủy họ nói không có :roll:
mạch này không phải chỉnh nó vẫn về 0vdc bác ơi. kiểu mạch này cho tiếng bass mạnh lắm tương tự con CS480 và studio350 chỉ khác là dùng Transistor ở tầng công suất
Say qúa say bác ơi.11h trưa tắt máy ,mở máy lúc 2h chiều bị bắt cóc nhâu 1 tăng xong rồi ngồi vẽ schematic xong rồi nhậu nữa tới giờ.Bây chừ tắt máy luôn kh thì tơi tả ....
Vậy mà vẫn có trường hợp cháy mới chết.Tụi khoai tây chơi luôn 5W.Em xem sơ đồ gốc anh đã post là thấy liền.
http://vnav.vn/forum/viewtopic.php?f=19&t=57054&p=1049676#p1049676 http://vnav.vn/forum/download/file.php?id=269328 http://vnav.vn/forum/download/file.php?id=269319 các bác cho em phép đánh dấu nhé....
Em vẫn làm con trở đó có 0,25W àh , chưa cháy con nào mà , nhìn mạch là thấy ở khu đó dòng tí teo ùi , mà thôi , chơi 2W luôn cho chắc cờ cú hì hì :mrgreen: . anh koi datasheet 2 con D669 và MJE340 nè , con D669 chịu dòng khỏe hơn con MJE340 nhưng điện áp làm việc thấp hơn ạh , chỗ Vceo đó, nhưng không biết lắp vô mạch này có sao không
Chẳng biết các cụ thử chưa????? Em có lần nghịch cái ampli chạy 3 cặp K1058/J một kênh, em bất cẩn đấu loa khi Ampli đang hát cỡ 20W thôi. Vô tình chạm đầu ra loa vào vỏ máy. Đẹt bốc khói 3 cặp ngay lập tức. Con trở 10 ôm này khá quan trọng, mát vỏ máy nó qua con này để bảo vệ. Hình như nó có 1 con tụ Pi song song nữa. Em nghĩ 3 oát còn nhỏ.

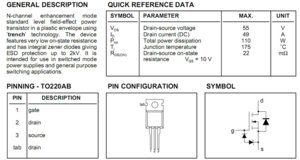

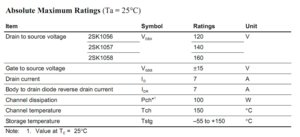

Ủa sao con MOSFET này công suất nó bé thế nhỉ , nó to vầy mà chỉ 100W , chắc Hitachi thiết kế con này cho ứng dụng Audio nên cần thông số đẹp và phải hy sinh công suất , mà con này Vds cũng có 160V àh , chắc con D699 chịu nổi đó , con IRFZ44N em dùng làm mạch PWM nhỏ tí bằng con C2073 mà dẫn tới 49A , 110W :shock: , không biết có lộn không nữa
Con Z44 còn chưa khủng bằng con IRF3205 tới hơn trăm ampe. Nó là chuyển mạch, tuyến tính là nó ngỏm ngay thôi. Con trở của thằng Tây to lắm....
