Mạch công suất MOSFET kinh điển,xứng danh anh hùng.

Con trở đó phòng khi trường hợp chạm chập hoặc tự kích thì nó sẽ tèo.
D3 và D4 rm thấy không nhất thiết phải dùng diode xung.

Nếu bác nào có điều kiện có thể ngắt 2 con diode đó ra, thay vào đó bằng nguồn regu thì sẽ thành tuyệt đỉnh kung-fu :mrgreen:



Vce trên mấy con MJE đó chỉ có mấy chục Volt thôi, thay bằng D669 vô tư đi ah.



Cám ơn bác Cynep đã chỉ bảo nhé , hì hì , hôm nay rảnh buổi sáng tranh thủ hàn thôi



bác mimosalq ơi , cho em hỏi là mấy con Q5,6,7,8 nó tỏa nhiệt nhiêu W vậy ạh , em có D669 và B649 hàng cũ thôi , nên chân cẳng ngắn lắm không thể áp vào Heatsink chính được , em định làm cho 4 em đó miếng nhôm nho nhỏ và để trên PCB luôn ạh , vậy được không bác :wink:



Dòng qua nó em nghĩ khoảng 8.5mA. Hơi nóng nhẹ chút thôi



thấy các bác triển khai rồi mà em ngứa ngáy quá. trong lúc chờ đợi thì các bác lắp trước có kinh nghiệm j chuyền lại em xin học.
các bác làm đến đâu up cho ae ít poto để ngắm với nhé.



Em câu dây đi rồi ép lên heatsink cho đúng thiết kế gốc.Anh thấy tất cả layout cho mạch này đều làm như vậy nên anh nghĩ nên làm theo chắc cú hơn.Thân.



Chào các bác
Nếu các bác tìm đúng LK của em nó , thì em nó sẽ chạy ngày và đêm không xao cả , khi xưa cái amp này nằm trong quán Ca phe chỉ tắt đi khi quán đóng cửa thôi , mỗi ngày em nó chạy 16/24 liên tục 2 năm liền không hư gì cả chỉ có điều chạy ấm thành ra mấy em TO-3 của mình bị oxy hóa một chút ở bề mặt sau 20 năm , và LK ít dễ tìm và offset ơ đường ra rất gần 0V ( +- 5mV )mà không cần chỉnh gì nhiều cả , bác nào dùng quá 50-0-50 AC thì phải cẩn thận vì rất gần vươt qua sức chịu áp của k1058 J162( vì điện lưới là +- 10% ), và dùng tụ 100V trở lên.Với damping Factor cao nên phù hợp với loa để sàn .
Chúc các bác thành công

Thân



Ráp gần xong vậy mà còn thiếu ít linh kiện nữa đành gác mõ hàn.Ngày mai mua đủ là cho em nó hót được rồi.Mong sao đêm thật ngắn...



đêm đêm buồn buồn không ngủ được vào chém 1 phát :mrgreen: , mong sao ngày mài bác mimosalq mua được đủ đồ và thử nghiệm thành công rùi sớm review cho mọi người , hì hì , chúc bác may mắn lần sau :twisted: :lol:



- Cảm ơn Bác Minosalq em đã nhận được PCB, rất đẹp. Trong khi chờ đợi linh Kiện em tranh thủ quấn BA.



Cụ mimosa đã hỏi được biến áp cho anh em chưa ạ.
Em vừa lục được mấy cặp 2SK1530/2SJ201 thấy ngon quá.Em định mua thêm cho đủ bộ.Hic.

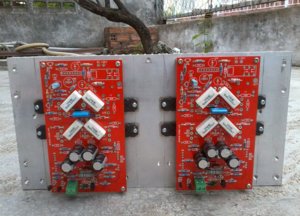

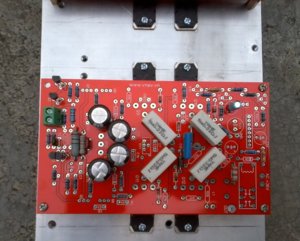

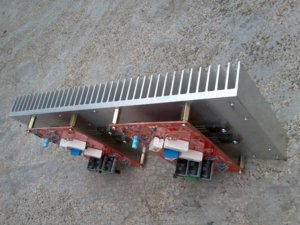

hề hề , em xong ... tới đây rùi nè :mrgreen:
Show tí hình lấy khí thế anh hùng



Đẹp quá bác Thienchay. Bác quấn BA chưa?



Chẹp chẹp..., toàn hàng xịn, nhìn mấy cái đai ốc lục giác em thèm, nhưng mấy con ốc bắt sò chán quá, Bác Quang ơi, tình hình anh em còn lại đến đâu rồi bác.



em chưa quấn được nữa ạh , tại bận quá với lại chưa có gỗ để làm cái trụ quấn , và điều quan trọng nữa là chỗ em không bán tấm phíp để em chế cái khuôn quấn dây , bác nào biết ở đâu bán không chỉ giúp em với .
@ chân đồng đó em tháo máy được có 6 cái àh :mrgreen: , mà chân này hơi cao chắc em phải mua loại ngắn hơn mới được , mấy con ốc lục giác Inox 3mm em lục tung những chỗ bán ốc đều không có ạh , đang cố gắng tìm tiếp chứ ốc này vặn mạnh tay tí là hư đầu ốc liền àh



Anh cũng xong rồi nhưng thiếu mấy tụ pi và tụ nguồn thôi...Phức tạp quá ...



Nhớ lót sò nhé em.



Cái màu đỏ: viewtopic.php?f=46&t=52491&start=350
Màu xanh: Tạ Uyên bán nhiều lắm.



Chổ này là C6 10p chứ không phải R1.Mình đánh dấu sai,xin lổi các bác nhé.



bác Mimo oi.dã cát tiéng chua bác. Vu BA sao ròi bác.



Hôm nay vẫn ngày nghỉ mà, bác cứ từ từ khoai xẽ nhừ



bác mimosalq đã mua đủ linh kiện cho em chưa vậy?
em nóng lòng quá rồi nhìn các bác lắp mà em ngồi không yên nữa rồi.



Đó các cụ cứ mắng em nóng ruột, giờ nhiều bác còn nóng hơn em kìa :lol:



dư án này e theo còn kiệp ko mấy bác , e cũng đang định làm 1 con mosfet
