2134 em chỉ có 1 cặp, 1 con đã cắm vô thử rồi nhưng chưa ngủm. Chia cụ 1 con, con còn lại để em làm cái CMOY đi thi đấu.
Giá trị linh kiện đây.Mạch này khi bật contact ON thì sau khoảng hơn 4 sec Relay sẽ đóng lúc này coi như nguồn cung cấp đã ổn định rồi.Mạch dùng IC uPC1237 bảo vệ rất hiệu quả.Mạch này làm monoblock thì khỏi chê. Thông số kỷ thuật như sau: power.........................225w/4 ohm, 160w/8 ohm slew rate...................115V/us!!! freq. response...........10Hz-105kHz (-3dB) THD............................0.004% 100W RMS/8 ohm ..................................0.008% 180W RMS/8 ohm ..................................0.009% 240W RMS/4 ohm TIM.............................0.005% 140W RMS/8 ohm (50Hz/7KHz 4:1) s/n..............................>100dB (100W RMS) Damping factor............>450 (150W RMS/8 ohm) dư sức trị mấy em loa đỏng đảnh.
Em thích chữ Vnav hơn bác ạ, bác triển khai in mạch nhớ phần em nhé, em nhìn ít tụ em cũng khoái, cuối tuần đi Thủ đô em qua NCC và SieuthiAV nhặt linh kiện nâng cấp LA nhặt luôn cho bộ này, bác có list thì post lên cho anh em xin đỡ phải dò mạch.
Gấu thiệt, chơi mạch 2 lớp thế này thì quá ngon roài, (chiến đi cụ em chỉ xúi thôi, chứ cái kia em cũng .... chưa làm :lol: )
Cụ mimosa cầm đầu dự án này đi :mrgreen: , em xin đăng kí 8 bộ, hic hic. Theo như các dự án đã qua em thấy dự án nào lo cho anh em cả kit thì sẽ thành công hơn, rẻ hơn là chỉ làm PCB. Mong cụ duyệt.
Dạ không ạ, ý em một kit gồm có PCB và đầy đủ linh kiện cho em nó thôi, về anh em tự hàn. Như vậy vẫn có cái sướng của DIY, vừa đỡ tốn xăng đi mua, xin, cướp linh kiện (hic, xăng lại tăng). :mrgreen:
em cũng khoái thế à nghe, linh kiện các bác lựa giúp em yên tâm hơn, chứ LA của em giờ vẫn chưa chỉnh sao cho áp DC ra loa ngon được. Bác mimosalq nhớ giúp em nhé, máu dồn lên não rồi, cuối tuần mấy thằng bạn cũ ở khắp nơi về chỗ em chơi (Thăm em chỉ là phụ, cái chính là chúng nó kiểm tra sức khỏe mấy cô chân dài Đồ Sơn nhà em ) em lại phải hầu chúng nó, mà về thì chúng nó cướp luôn đồ của em, lần trước TDA của em đã theo chân chúng nó, giờ LA chắc cũng chung số phận quá :cry:
Mà em thấy đằng nào bác mimosalq cũng phải đi nhặt linh kiện cho mình, vậy thì bác chỉ mất công nhân số linh kiện của bác lên theo số lượng các bác nhờ mà thôi ( trong đó có em ).
Bác mà rời Amp vô địch nhà quá ghé qua tệ xá nhà em em đảm bảo cho bác thưởng thức những amp chân dài như kiếm nhật luôn, biết đâu lại có những ý tưởng mới về thiết kế của bác. Lời bảo đảm của người lính đó.
Bác kiếm được mấy con công suất 10n, 10p chưa bác, sáng nay em đi hỏi toàn bị lắc đầu không có. Bác kiếm được nhớ hốt cả đám cho anh em nhé tiến hành đi thôi cho anh em còn có cái mà hàn,

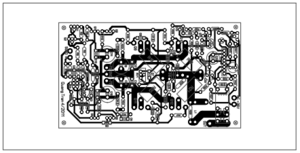

Em có xxx xi ý này :mrgreen: , không biết bác mimosalq có thể biến tấu mạch này thành mạch in 1 lớp được không nhỉ , tại em thấy lớp trên có vẻ hơi ít đường mạch , mà nguyên mặt PCB có ít "đồng" vậy em thấy tiếc tiếc , vậy thì mình cho nó xuống dưới luôn :mrgreen: , và mạch in 2 lớp giá thành mắc gấp 4 -5 lần mạch 1 lớp bác ạh , chút xxx xi ý của em thôi nhé . Nhìn mà thèm quá nhưng mà nhiều dự án vẫn dang dở làm phân vân quá chừng :twisted:
Anh cũng tính như vậy nhưng kẹt là lắp linh kiện vào heatsink canh chỉnh khó quá.Anh rút kinh nghiệm từ pcb của Leach amp rồi.Tất cả mạch mình đưa ra cho anh em là được chính mình thử nghiệm rồi nên thành công là 100%.
Hi bác Mi-mo-sa. Em có vài con K1058 và J162, có thể theo dự án này dc ko ạ? và cần bao nhiêu cặp? (em có 4 cặp) và em có xxx ý thế này ạ. Bác có thể cho các cặp Sò để sang 1 bên thay vì 2 bên như đang thiết kế ko ạ? Làm giống kiểu như vầy nè. :mrgreen:

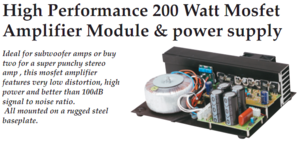

Chào bác kiểu bác nói có sẳn đây bác,nhưng mình thích kiểu mình vẽ lại hơn vì nó gọn gàng dể bố trí chasis.Hơn nữa nó được tích hơp bảo vệ đầy đủ nên an toàn.Bác thử tưởng tượng MOSFET mà bị chập thì 75VDC ra loa...Ghê quá.
Em cũng khoái vụ úp công suất lên tản nhiệt hơn, Bác Mì xả làm giúp anh em nhé, nhưng cái cốt, cái hồn là cặp công suất tính sao đây các bác.
