Mạch công suất MOSFET kinh điển,xứng danh anh hùng.

Relay nó đầy đường mà bác, hôm trước ra NT em quất phát 4 em OMRON (15k/em) tháo máy,giờ chưa sủ dụng dc.đang đợi....linh kiện.



Bác có cái File bàn ủi của cái mạch này Pót lên em ủi làm thử 1 mạch bảo vệ loa cho con Leach. Hiện em dang có 2 con uPC1237 mua trên STAV.



Bác thiếu bao nhiêu cứ qua mình hốt nhé! Em còn chuẩn bị nhờ bác vụ khoan bàn nữa đấy :lol:



Thanks bác!
Bác gửi giờ nào thế ah, liệu sáng nay em nhận được không nhỉ?
Hy vọng tối về có cái để hàn rồi, Leach em đắp chiếu 2 hôm nay chờ hàng bác.



Chết em rồi các cụ ơi....Sáng đến giờ mê mẩn không làm được việc gì cả, em đang test "Hero" mới có 1 kênh mà ko muốn tắt sao mà nó hay thế. Đang nghe cụ Ingram Washington rên rỉ mê muội....rồi



CÁM ƠN BÁC QUANG. EM (CARO_MEO) ĐÃ NHẬN ĐƯỢC HÀNG AH. CHIEU EM SẼ THỔI TIẾP KHÓI AH.
@ALL: CÁC BÁC NÀO ĐÃ HOÀN THÀNH CHO EM XIN ÍT HÌNH ẢNH NHÉ. SHOW HÀNG..HII



Để về nhà anh gởi cho nhé.



Stav có bán nguyên 1 kit mạch bảo vệ loa này, mạch in sợi thủy tinh rất ngầu, giá 170k, em đã mua về dùng thử nhưng không biết kiểm tra chất lượng thế nào hả bác?. mà em thấy các bác mua luôn cái đó về hàn cho tiện đỡ phải giặt là & tìm linh kiện :lol:



Em vừa mua được 20 em upc1237 giá 20.000VN 1 em tối nay sẽ ráp hoàn chỉnh 1 bộ rồi cố thủ không cho ai cướp nữa.



Đặt biến áp 50V CT đi bác,chất âm đẳng cấp lên nhiều lắm.Mình thấy mấy con FET công suất này thật sự chất lượng với điện áp 60VDC trở lên.



Biến áp của em điện áp sau nắn là 52V+- không biết có đủ kéo tạm em anh hùng không ah?



Em lại đi cướp nữa......



Được nhưng chưa sướng lắm.Mình cũng làm xong cái Goldmund test thử với cái loa còm của mình thì so với hero cũng không nhận thấy sự khác biệt.Chắc do tai mình già yếu rồi.



- Cái Goldmund của Bác chạy điện áp bao nhiêu vậy Bác? Nó ngang Hero không Bác?



Vâng, lúc nào bác cần cứ ới em



Bác bị cướp nhiều em lo lắm, lo mất nhiều bác quên phần của em, bác gửi cho em chưa bác, hai hôm nay bận quá em chưa trốn ra ngân hàng thổi khói được bác ạ, toàn việc cháy nhà chết người, không thể vắng mặt được. Bác cố giúp em để cuối tuần về em có cái mà hàn không thì thơ thẩn, ngẩn ngơ gấu nhà em nghi ngờ chết :lol: . Bác gửi luôn cho em con IC upc1237 bác nhé, Em thổi 1.200.000đ bác xem đã ổn chưa ạ, sáng mai cố gắng em trốn đi ngân hàng.



Để dùng đúng điện áp thiết kế rồi mới so sánh.Em mới mua 16 cặp 2sk2221/2SJ352 hàng chính hảng về lắp hoàn chỉnh xem tiếng nó như thế nào.Em chịu chơi lằm nên sẽ làm mạch in luôn.



Vậy chuẩn bị thêm dự án Gâu Măng hả bác?......đừng làm bọn em nao núng,lăn tăn và trăn trở chứ.



Nghe bác Quang nói dự án kế tiếp là Gấu Mang đó



Cái này mình chỉ làm chơi 1 mình cho vui để biết nó hay cở nào thôi mà,vi phạm tác quyền sản phẩm thương mại coi như "tội phạm" đó.



Bác Quang làm mạch in bảo vệ loa luôn cho Pro, thiết kế chạy relay 12V loại này hàng tốt bán đầy chợ. Mạch này chủ yếu là bảo vệ loa khi các ông nhà mình chọc ngoáy chứ amp nó tự phực lửa bay loa thì hơi hiếm.Mạch này bảo vệ loa được đánh giá là khá tốt, amp mà có thêm con này thì an toàn, giảm thiệt hại khi có sự cố chạm chập.



Bác cứ làm đi thiết kế lại mạch chạy hay hơn nó, PCB khác nó, không nhái thương hiệu , vỏ amp 10 cái không giống cái nào và không vì mục đích thương mại thì có khi nó nghe hay hơn mà mua lại bản quyền chớ kiện káo cái ji.



Bác dùng relay 12VDC cũng được mà,tính toán dễ òm.Ra chợ mua relay 12VDC hiệu gì thì xem datasheet của nó.Nó ghi dòng danh định của relay này là bao nhiêu (thường là 30ma là nó đóng dứt khoát)thì bác lấy 36V-12V=24V rồi chia với dòng danh định là xác định được trị số R37 rồi.

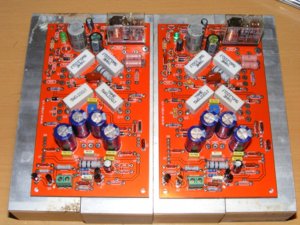

Hô hô..Em lại show hàng, chiều nay vật quá nên bỏ làm về nhà hàn 1 lèo luôn :lol:



- Bác làm em nôn nao quá, em chưa có gì cả chỉ mới gắn LK lên ướm thử rồi nhìn. Bao lâu nữa là em nó cất tiếng chào đời? Em lại hồi hộp...
