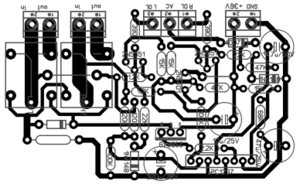

Em vừa mua được 200 relay mới tinh 24VDC / 16A ,vừa vẽ xong mạch bảo vệ cho cả 2 kênh dùng relay này.
Ui da, các bác trong đó sướng thật, chỗ em mua con 24V thì to đùng như mạch bảo vệ loa bán sẵn, 12V thì bé tí đành phải câu dây, bẻ chân, mất mỹ quan, mà chẳng biết nó đóng có ngon không nữa vì chưa đóng điện được.
Em đang bận việc cơ quan lum bum quá, bo anh hùng em đăng ký rồi nhưng chưa lấy. Nếu có bác nào quá máu thì bác để cho họ không thì phải để cho em cuối tuần em lấy nhá.
Vụ thực hiện mạch bảo vệ em cũng xin theo vơi ah! :mrgreen: Con đường bán dẫn còn dài và chông gai quá :mrgreen:
Mạch bảo vệ loa có thể làm thêm Option về nguồn cấp khác nhau để sử dụng được trong nhiều dự án TDA7294,LM3886,Leach Am,Anh hùng,.........loại relay sử dụng phải là loại phổ thông dễ tìm kiếm được ở mọi nơi thì tốt hơn.
bác để em 2 cái board lead amp V4.5, Minh đang mượn của bác đó. Nêu ok em đặt bác 2 mạch bảo vệ loa này nửa hen. Thanks

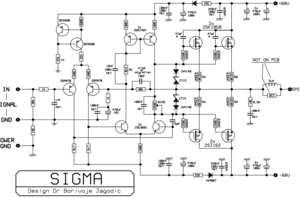

Bác nào ráp xong mà muốn mod thay đổi chất âm thì theo schema dưới đây,thay đổi tụ hồi tiếp 47uF thành 470uF xem nhé.Bác này chọn mấy con BJT thông số tốt quá không hay mới là lạ.Ông này chỉ thay đổi 2 chổ schema gốc 1/Thêm vào cực E mỗi BJT vi sai con trở 180 ohm. 2/Nâng giá trị tụ hồi tiếp lên 470uF
Oạch, sao bác không bảo sớm. Em lắp vào tản nhiệt cẩn thận rồi mới khó chứ. Có bác nào thử chưa ạ. Chất âm nó thay đổi thế nào ạ Các bác ơi cho em hỏi chút, em bias mỗi con sò là 75mA, sò khá nóng 48 độ (em đo bằng đồng hồ). Như vậy có vấn đề gì bất thường không các bác, nhiệt độ phòng 24 độ
Mơí quá chác chưa nhiều. Bác thử đi, rồi review cho anh em nghe voi. Còn hàn thêm có gì đâu khó, Board 2 mặt mà,bác lấy muỉ hàn gia nhiệt phiá trên rồi rút lên, rôì ....... thanks Bác Quang ơi, 470uf loaị naò mơí ok, Bác mod lead vơí Mosfet tơí đâu rồi. Không biết taị sao bác Quanghaò xoá toppic goldmund HQ... rôì nhỉ. Phong trào đang lên tiết quá..
+ Lateral MOSFET dòng bias yêu cầu cao hơn BJT, nên khá nóng. Theo em thì BJT bias khoảng 30-50mA, LMOS bias từ 70-120mA. Bias thấp hơn hay cao hơn đều dẫn đến méo dạng tín hiệu, mà e thì không có máy đo nên không biết chính xác được. Bias không phải làm một lần, mà phải đợi FET nóng lên rồi chỉnh lại. Một đặc điểm khá lý thú của LMOS là ngay cả với dòng bias thấp thì khi FET nóng lên dòng giảm, không như BJT nếu không cẩn thận sẽ gặp trường hợp bias cao ngay từ đầu -> nóng -> trôi nhiệt -> dòng bias tăng -> nóng hơn -> lại trôi nhiệt -> .... nướng sò.
em đã mod theo gợi ý bác mimosaq, em thay tụ hồi tiếp từ 47p lên 180p( sản phảm thừa từ leach) và với cá nhân em thì tiếng đã đáp ứng nhu cầu của em và hay hơn leach. Nguồn điện em đang dùng là 65 vdc -+,bias 75ma 1 mosf, 265 ma toàn mạch, nhiệt độ 55-60o C, sau khi tăng vol lên thì em thấy tiếng tách bạch và sắc sảo hơn nhiều. 2 cặp driver khá nóng, em đang tim cách khắc phục.
+ Tụ nối song song với trở hồi tiếp (cỡ pF) có tác dụng bypass trở hồi tiếp, làm tăng hồi tiếp ở tần số cao -> tạo tần số cắt trên và chống nhiễu cao tần, suy ra tăng giá trị làm giảm tần số cắt trên, giảm treble nhưng ổn định HF tốt hơn. + Tụ nối nối tiếp với trở hồi tiếp và mắc xuống mass (vài chục đến vài trăm uF) có vai trò tăng hồi tiếp ở tần số thấp -> tạo tần số cắt dưới và ổn định LF và DC. Tăng giá trị tụ cho tần số cắt thấp hơn, bass sâu hơn nhưng sẽ ảnh hưởng đến ổn định LF và DC của mạch. + Nếu tụ 47pF mà thay bằng 47uF thì nghe ra toàn tiếng bass. + Ở đây tác giả thay tụ 47uF bằng 470uF mục đích là để tiếng bass xuống sâu hơn.Theo em thì 47uF đúng là hơn nhỏ, nên thay bằng 100uF~220uF.
Cụ chỉ tên hai con này trên sơ đồ giúp em với, em đọc ù hết cả đầu, hiểu nguyên lý cụ dạy nhưng chưa biến nó là con nào.

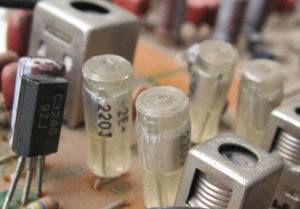

Chết rồi, em về gỡ ra thay ngay bằng con 10p bác gửi từ dự án LA, con này tụ gốm em nhìn không đẹp nên em thay bằng con này ạ. Con C8:15p em để con này vẫn ổn chứ bác.
- Cảm ơn Bác Minosalq, Bác Coi em đã giảm từ 18 ohm xuống còn 8 ohm, tiếng em nó khác hẳn, sạch sẽ, chi tiết, trung âm lồi ra ngoài, rất ấn tượng. Chuyến này em tốn tiền nữa rồi, đầu tư BA và cái vỏ cho đẹp để không hổ danh anh hùng.
Híc híc, bác gựi nốt giúp em 2 con c9, c10 ah. em chạy mấy hôm nay mà không có con này tiếng không hay, ù nền kinh ah. bác gửi ké ai ngoài Ha nội em qua lấy ah. Thank bác nhiều!
