- Sẵn đây Bác cho em hỏi thêm, tăng tụ C4 loại phân cực và không phân cực khác nhau như thế nào? vì dùng tụ không phân cực thì khi có tín hiệu khuyếch đại ra loa (xoay chiều) thì tụ này sẽ xả về mass. Em chưa rõ mục đích này lắm.
các bác tham khảo nhé: ThuyLT wrote: - Cuộn dây ra loa (// R22 trên Sch NAP135 hoặc //R15 trên schema của NCC200) cuộn dây này ảnh hưởng khá nhiều đến âm chất của hệ thống, trong phần linh kiện mua tập trung sẽ không có, các bạn sẽ phải tự quấn lấy , cách làm như sau : Dùng dây đồng 1 ly đến 1,3 ly quấn 15- 20 vòng đường kính 0,7cm- 1,5cm; có thể quấn trực tiếp trên thân điện trở trên nguyên tắc Cuộn dây càng lớn, nhiều vòng thì trung trầm sẽ càng dày, phối ghép được nhiều loa và ngược lại thì có lợi hơn cho phần trung cao. TM BTC Kính báo.
Oạch, bác không nói sớm để em tháo mấy con D669 tháo máy bác cho em từ dự án LA 4.5, giờ cho bạn rồi đòi lại sao coi được.
Tụ không phân cực tốt hơn bác à. Về lý thuyết tụ C4 làm nhiệm vụ tăng điện áp hồi tiếp ở tần số thấp để ổn định DC cho mạch. Ở tần số cao thì tụ này xem như ngắn mạch, lúc đó tỉ số hồi tiếp chỉ phụ thuộc vào R12 và R8, giá trị tụ C4 quyết định tần số cắt dưới. Tụ hóa chỉ hỏng khi nào bị phân cực ngược với thời gian đủ lâu và dòng đủ lớn làm cho lớp oxide trên mặt bản cực nhôm bị hòa tan, chất điện phân nóng và sôi lên => BOOM!. Do vị trí làm việc không chịu áp ngược liên tục nên có thể dùng tụ hóa phân cực.
Em mua ở 104 Trung Liệt có 5k/bịch về dùng có mỗi 1 con :mrgreen: cụ nào thiếu cứ qua nhà em mà gom...
con tụ C4 về nguyên tắc thì dùng tụ không phân cực, nhưng vì điện áp AC trên hai cực tụ rất nhỏ nên chẳng cân tụ NP làm gì cho đắt, cụ nào chơi sang thì hai con tụ hóa 16v->25v đấu cực âm lại là ngon rồi

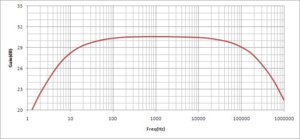

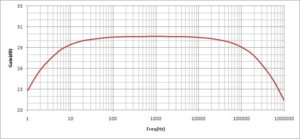

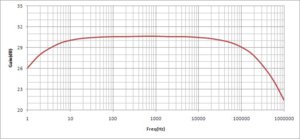

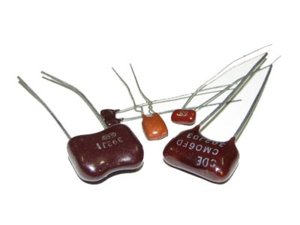

Em có vẽ đường đáp ứng tần số, R12, R8 và tụ C6 theo đúng sơ đồ gốc. Nếu như C4 quyết định tần số cắt dưới thì C6 quyết định tần số cắt trên và ổn định cao tần cho mạch. Đây chỉ là đáp ứng tần số của phần hồi tiếp, các phần khác xem như lý tưởng. Thực tế còn phải tính đến tụ input, mạch zobel, giới hạn của linh kiện... Thực tế thì C4 dùng bipolar tốt hơn nhưng tụ BP 100uF trở lên hơi khó kiếm, dùng tụ phân cực cũng không ảnh hưởng nhiều.
Mấy tấm hình thật ý nghĩa, khỏi cần giải thích dài dòng Bác cho em hỏi bác vẽ bằng phần mềm gì, và sơ đồ khi bác lấy đáp ứng tần số như thế nào ạ, bác chỉ em với
Em vẽ bằng... Excel đấy ạ, em chỉ tính toán tổng trở và gain theo lý thuyết rồi vẽ thôi, cái này bác cũng có thể mô phỏng bằng Electronic Workbench (xem toàn bộ mạch là 1 op-amp lý tưởng). Mấy đường này chỉ là tính mạch hồi tiếp thôi, chứ còn nhiều yếu tố lắm.
Loa của mình và tai của mình nghe ở tầng số nào nhỉ? em thay cái hình bác vẽ rất dễ hiểu, nhưng tầng số bass thấp tai minh nghe duoc, thì độ lợi thay đổi chút xíu àh. Nhưng em thấy bác rất nhiệt tình, phát huy nhé, có gì hay show cho anh em chia sẽ. thanks nhiều
Chào các bác Đúng vậy , nếu các bác dòm kỹ lại thì thấy toàn bộ ngoại trừ MOSFET là mạch của một OPamp nhỏ xíu, :mrgreen: Thân
Như em đã nói, đường đặc tuyến này là của riêng bộ hồi tiếp, nhưng còn phụ thuộc vào tầng input, mạch Zobel, giới hạn của linh kiện, và cả nguồn phát với dàn loa của bác nữa, mỗi thứ cũng có một đường giống vậy. Kết quả là đặc tuyến toàn mạch là sự cộng dồn lại đặc tuyến của từng khối. Nên nếu tính toán tụ C4 cho tần số cắt dưới cao quá thì thực tế sẽ bị thiếu bass. Theo em thì giá trị C4 khoảng 100~220uF là vừa phải.

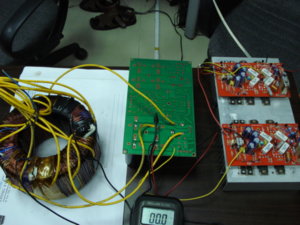

Nhìn tấm tản nhiệt của bác và dòng bias mà em thấy hãi quá, em bias có 100ma thôi mà nóng dữ lắm rồi. Ehiết nghĩ nếu bác để nghe dài dài thì Hero của bác thành lò nổ bỏng ngô mất Bác có cái đồng hồ đo giống cái của em
Bác bias như vậy là hơi cao. Lateral MOSFET như K1058/J162 chỉ bias ở khoảng 100~120mA, tản nhiệt như vậy cũng ổn rồi, nhưng nên bố trí dựng đứng lên, cánh nhôm vuông góc mặt đất để khí nóng đi từ dưới lên qua mấy lá nhôm, mang theo nhiệt bốc lên trên, chứ để nằm ngang như vậy không tốt đâu.
Thanks Bác. Lần đầu tiên em ráp amly, và quấn biến áp ( phòng cả ngón tay khi luồng kim xỏ chỉ) Nên có nhiều thiếu sót, nên rất muốn chia sẽ kinh nghiệm. Nhôm Tản nhiệt của em là Denon 300w, Không biết của bác ở 100mA nó nóng khoảng bao nhiêu độ? 150mA là hơi cao. Chắc em hạ xuống 120mA cho an toàn. Dĩ nhiên nhôm tản nhiệt đăt đứng. Nên em đang tìm áo giáp mặc cho Hero. để đi so sánh denon 1510AE.
Theo em nhận xét thì lần đầu bác quấn như vậy là khá hơn cục xuyến đầu tay của em, tuy nhiên bác quấn lõi to mà ít dây, nên lỗ giữa nó trống không thế kia, hơi khó bắt vào chassis. Bác không nên đưa quá nhiều đầu ra như vậy, thường bán dẫn hay chọn đầu ra là 30, 40, 50 thôi, còn cho pre hay mạch điều khiển thường người ta quấn thêm một cuộn riêng với dây nhỏ hơn, thường là 12, 15, 18.... Khi ra dây phải cố định đầu dây ra, vì nếu bị đứt dây là bó tay. Em thường tập trung dây vào tại một bên, dây ra một bên cho gọn. Giữa 2 lớp nên có cách điện bằng băng keo vải cách điện, giữa sơ và thứ nên quấn băng vải chịu nhiệt cho an toàn. Xong xuôi hết quấn 1 lớp băng chịu nhiệt + lớp băng vải, vừa đẹp vừa tránh dập đứt dây do va chạm. Tản nhiệt không thành vấn đề, vì cái cần tản nhiệt là khi amp chạy full tải chứ chút ít dòng bias không thấm vào đâu, tản nhiệt của bác là đủ dùng. Không nên bias cao không phải mà sợ nóng, mà nó sẽ làm cho đặc tuyến tầng công suất không thẳng nữa, dẫn đến tăng độ méo hài. Tặng bác cái hình minh họa để dễ hình dung (Trích High Performance Audio Power Amplifier):

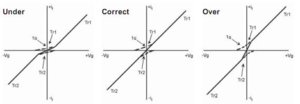

Thanks Bác góp ý. Em mua loại anmian chieu nhiet cách điện, mỗi lớp dây quấn đều có anmian. Em làm nhiều áp đầu ra, để sau này còn có nguồn tét cho nhiều dự án khác. lead amp...Còn cái lổ to nó đễ luồn dây ( 9kg nặng quá) Em chưa nhúng vecni và bó dây theo line bõ, đưa vào line domino. và ngoài cùng quấn keo nhiệt và hộp tròn còn pre phai dung nguon rieng roi. thanks
