Ngồi buồn em tính vật Hero ra MOD - Em tính thay 4 con trở nối tầng bằng cuộn cảm được không Bác Minosalq. ?
- Sau 3 giờ tham khảo Ông Google xem có làm được không? Em quyết định làm thử tầng khuyếch đại dãi dưới, Nối tiếp cuộn cảm vơí trở 220 ohm nối tầng. - Đóng điện và nghe rơle đóng tách..... hồi hộp chờ đợi. - Mở volume lên chưa bật nhạc thì.......ôi thôi. Nghe như tiếng tivi dò chưa đúng kênh,... e,e,e,e .Em nó bị tự kích ở tần số thấp rôì. - Chắc có lẽ tăng giá trị trở nối tầng để giảm hệ số damping. - Báo cáo hết.
Em chậm chân quá, lỡ mất nhiều dự án hay. Leach rồi hero này... Hix, buồn 5 phút... Bác nào còn dư bộ PCB thì share em với ạ, em hậu tạ chầu coffee giao lưu...
híc hic.. tình hình là sau nhiều lần thay MJE quá nên chân mạch 1 kên của em bị toét mất ...huuuu bác nào dư một bo mạch nhường cho em ah.. THANK!
Tình hình là bất tình hình,bác phải đi Câu thui Em xuống chỗ bác Thuận toàn thấy nó tả tơi như bắt xác ấy :mrgreen:
Nhờ anh em trong diễn đàn giúp đỡ. em đã lắp xong board công suất dùng cặp k1058/j162 nhưng phân cực của mạch không đồng đều, phân cực cho k1058 là 0.52v mà bên j162 chỉ có -1.2v thôi. nếu em chỉnh bias bên k1058 xuống -0.4v thì bên kia là 0v. làm sao để chỉnh cho 2 bên nó cân lại ví dụ bên k1058 là 0.4v thì bên j162 cũng là -0.4v xin mọi người giúp đỡ. cảm ơn nhiều. cho đến bây giờ em chưa làm được ampli nào nghe phê hết.
hè hè , thuốc độc gì đó bác :mrgreen: . Bác Quang ơi , cho em hỏi cái này gấp ... tình hình là em sắp đóng điện , +/- 70V , và em muốn kiểm tra trước cho chắc chắn , vậy em không gắn MOSFET mà cấp điện có được không ạ , và 4 con tran VAS và Driver không có tản nhiệt có sao không bác :roll: , và sau khi cấp điện mà không có MOSFET thì đo đạc như thế nào để biết mạch điện OK ạ . Bác giúp em gấp , em cám ơn bác nhé
Gắn 2 con thui bác,cháy đỡ tiếc :mrgreen: Mấy con D669/B649 nên đo đạc rùi gắn,nếu dùng BC556 thì chú ý bẻ chân là ok Quên mấy con VAS k cần tản nhiệt,treo lun trong không khí :lol: k thăng thiên đâu vì nó ấm ấm thui
hi hi , báo cáo anh Quang là em vừa đóng điện , ban đầu thử = nguồn cho Naim trước +/-35V , em nó đã hát , DC ngõ ra loa chỉ 4,5mV , nhưng tiếng khi nghe thử bằng loa Karaoke cho chắc trước là ... khá khô :mrgreen: , hiện lúc đó VR Bias là 0 ohm , sau đó em cấp nguồn +/-70V , loa kêu tạch nhỏ 1 cái khi bật nguồn , em chỉnh Bias 90 mA , điện áp trên trở 5W là 20 mV và 19 mV , MOSFET không nóng lắm vì Heatsink em cũng đủ , DC ngõ ra chỉ 3,5 mV , nghe thử = loa Karaoke ở mức nhỏ (vì tối rùi) thì có tiếng treble cũng tốt , trước giờ loa này em không nghe , chỉ làm chân loa cho cặp Bookshelf kia :mrgreen: , và tiếng treble thì tệ lắm :evil: , nhưng ở Hero thì cũng rõ ràng tí , đó là kết quả của 1 kênh ạh , sáng mai em sẽ thử với âm lượng kha khá tí :twisted: Cám ơn anh Quang nhé
mang cái chân loa ra mà hát thành tiếng người, cảm phục, cảm phục. :mrgreen: , mạch tốt quá cần nhân rộng nữa.
Em cũng xin có mạch này chia xẻ với các bác theo đúng tiêu chí "ngon, bổ, rẻ và lẫn dễ" - Mua sẵn vi mạch lái MOSFET ký hiệu LME49830 giá 400,000 (cần 2 con mỗi con giá 200,000) - Nạy máy cũ hay mua MOSFET công suất từ loại công nghiệp đến loại dùng cho âm thanh của Hitachi (2SK..., 2SJ...) giá tùy hỉ - Mua cái board mạch in loại bán sẵn dùng cho thí nghiệm giá 40,000 - Linh kiện tụ trở và vài transistor công suất nhỏ giá chắc không quá 200,000 - Bộ nguồn tùy ý giá tùy hỉ - Lên mạng tải datasheet của LME49830 và bắt tay vào ráp cái này thì giá miễn phí ---> Mạch công suất MOSFET kinh điển xứng danh ĐẠI anh hùng vì dễ thực hiện và nhanh gọn lẹ và thành công cao ...
Hờ hờ , kính nể cụ này quá , thực ra có rất nhiều IC khi ta lắp để đẩy thêm tầng công suất ngoài là đã có cái amp vừa đơn giản vừa hí èn , lại không mất thời gian , PCB cũng đơn giản nữa , chọn linh kiện tốt là OK ngay cái amp đẳng cấp Với IC trên thì chọn điện áp khoảng 50V-70V +/- thì đẹp lắm , đẩy 1 đôi 2Sk1058/J162 là tiếng khối anh chết mê !
Không có MOSFET thì gắn tải giả cho tầng driver , tức là một R từ G đến S , có bao nhiêu mosfet thì lắp bấy nhiêu con , đo đạc , cân chỉnh bias đến bao giờ chán nghịch ( đùa vậy thôi nha , đo điện áp cân là OK ) thì đóng công suất vào , đảm bảo không nướng sò hay ốc gì hết . Có lần em chứng kiến có người đốt 20 cặp K1058/J162 xịn , buốt hết cả ruột , dưng em vẫn đứng nhìn vì tội em ghét cái mặt cha đó :roll: :lol: .
cái đồ...ác như con cá ngác ![/quote] Tại em ghét mặt cha đó mừ :lol: Lạ quá nhể , giờ này lão huynh vưỡn thức ah , tưởng chỉ còn em thức , .
Thanks bác dờ bờ lờ nhé Ác gì đâu , cháy rùi , chạy dô cũng có sống lại được đâu nên đúng nhìn thôi đó mà :mrgreen:
Lưu ý với em mạch này muốn hay thì mấy con trans phải chọn lọai thật tốt.Vừa rồi cái Hero anh dùng thử mấy con MJE340/350 hàng chợ nghe nó thế nào ấy,nghẹt nghẹt chẳng giống con giáp nào ,cứ nghĩ là tại mấy con FET rởm.Anh thay bằng mấy đôi C3423 A1360 bạn tặng thì đẳng cấp hiend liền.Linh kiện quan trọng lắm lắm.Tổ cha mấy thằng đế quốc được cái sản xuất cái gì cũng tốt.
Hero nhà em dùng toàn Transistor hàng tháo máy , em đo lại cẩn thận hết rùi nên cũng yên tâm , MOSFET mua ở tiệm Ngọc nên cũng yên tâm nốt , trong cái vòng tròn nhỏ góc trái con MOSFET em thấy có chữ Malaysia nhỏ xíu , và 4 cặp này cũng 1 seri sản xuất luôn ạh, mà anh Quang ơi , em Bias 100mA thì con Q5 tầng VAS và 2 con Driver có vẻ nóng trong người , chắc em phải kiếm tản nhiệt cho Driver quá , hiện giờ đang ở trần ạ :mrgreen: Hix , làm đồ rởm cũng bị chửi còn làm đồ tốt quá cũng bị mắng :lol:

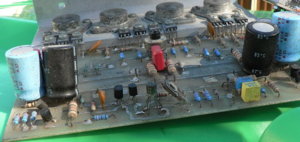

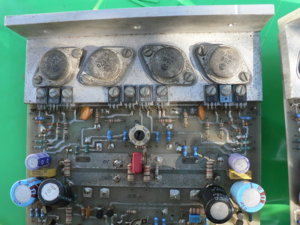

Chào các bác Cái này là cái mình thay thế Hero , chỉ việc tháo ốc ra rồi gắn vào là chạy thôi , mặc dù nghe hay hơn một chút nhưng nóng quá nên đành tháo ra bỏ góc bếp cũng được gần 20 năm rồi vì Hero phải chạy quán ca phe ngày và đêm , vừa rồi thử vẫn còn chạy , toàn là MJE340 và MJE350 , phần vào VAS dùng dual JFet giống như là 2N5565 vậy , nhưng hồi trước MJE là của đế quốc làm thôi , để hôm nào rảnh mình cho thuốc độc vào ( C3423 A1360 ) xem sao , hồi trước mua đồ khựa không có , và Lắc Phếc sắt rẻ hơn Plastic nhiều vì không ai muốn dùng sò sắt cả .Mặt dưới của nó là một đống rác LK ngang dọc tùm lum hết nên mình chỉ phốt mặt trên thôi. Thân NDHien
