loại này hồi trước em làm nhiều rồi,có điều cái mạch em làm hơi khác chút. khuếch đại điện thế có cascos lái trực tiếp lắc fet chứ không qua driver. ráp với lk chợ thì hơn hẵn mấy em kok ngoài thị trường.
Vậy là ok lắm bác ơi ! bác có thể pót cái se ma của bác lên cho anh em xem được không vậy ! ráp với linh kiện thường mà đã hay hơn đồ chợ thì khi tìm được vài món thuốc độc táng vào chắc phê lắm đây :mrgreen: .

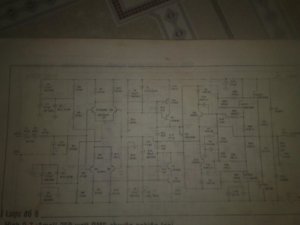

em mớ tìm thấy đây bác,nghe ấm mà trong lắm,cả thảy em và thằng bạn ráp chắc cỡ 60-70 cái kok theo cái sờ ma này đó.lúc trước em chưa biết tới VNAV này nên k thuật cũng không biết mấy,cứ ráp là chạy và rất ổn định lk thì cứ 1 bịch bốc và cắm vào chứ có biết mod /math như bây giờ đâu.bác tham khảo nhé!
Cảm ơn bác nhiều lắm ! mà hình hơi mờ bác ạ , em soi mỏi cả mắt mà cũng chưa nhìn ra hết giá trị các linh kiện của mạch . Cảm phiền bác có thể chụp lại cái hình rõ rõ hơn được không bác ! Cám ơn bác nhiều nha :mrgreen: .
Bác Đông chụp buổi tối hay sao ấy, bác chụp upload lên Google picasa, rùi share link , soi ảnh gốc cho nó rõ chứ upload qua diễn đàn nó auto resize còn bé tẹo . Cái này làm KOK ngon như Leach ko bác Đông ơi ?
theo ý kiến của em thì nó vật con leach của em 1 phát chết ngay không kịp ngáp với lk chợ. nếu math được tran thì không cần phải dùng trim,và trở bias fit có định luôn,dùng trim phiền phức lắm. tran 2n5551/5401 nếu không tìm được loại tốt thì nên thay bằng bc546/...,nếu dùng nguồn +- 42v thôi thì dùng bc550/560.d649/669 mua loại tốt k1058/j162 hàng đài loan loại 1 ở nhật tảo 90k 1 cặp nghe tốt lắm,em nghe ông anh bảo thế.tụ input elna simic II,hồi tiếp dùng nichicon muse 100uf.làm bộ nguồn tốt tí em nghĩ nó sẽ hiend trong đám kok đấy. -bc550/560 x 12p = 12x3500vnd =42k -2sd649/669 x 4p = 4x5000vnd = 20k -k1058/j162 x 4 cặp = 4x90000vnd = 360k "nó hay nhờ xuất âm bằng cái này nè tiếng trong bass ấm,tép cao mà tơi tả,mắc hơn so với BJT" -trở đài loan + diode = 50k -elna simic II 10uf x 2p = 32k -nichicon muse 100uf 2p = 60k tổng cộng 565k cho 2 kênh chưa nguồn,rẽ không các bác. hôm nào em mượn cái máy ảnh chụp lại cái sờ ma cho. sờ ma này bỏ phần bảo vệ công suất đi nghe mới phê.
đọc phần tổng thiệt hại này thấy khoái quá Mấy bữa nay bác vuduydong1980 chưa mượn được cái máy ảnh xin nào hay sao mà bác chưa chụp lại cái sờ ma vậy bác Mấy bữa nay em ngóng cái sờ ma quá trời luôn :roll: .

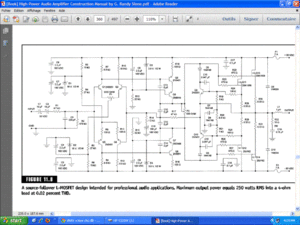

Cái schema của bác Vuduydong1980 là lụm từ cuốn sách ''Lắp ráp ampli công suất lớn'' tập 2 của Phan Tấn Uẩn trích dịch từ sách ''High-Power Audio Amplifier Construction Manual'' của Randy Slone. Em đang cầm cuốn sách này trong tay, nhưng không có máy ảnh xịn để chup. Trong sách ghi chú là ''Lược đồ 6 - ampli 250 watt RMS chuyên nghiệp loại ảnh soi gương''.
Bác Đi Bộ có file ebook sách dịch của Phan Tấn Uẩn đó ko ? Bác có thể share ko ạ? Em search google ko thấy, thanks bác
Không có ebook tiếng Việt bác ạ. Tiếng Tây thôi bác. Em tính dịch chơi vài cuốn dạy làm ampli lăng nhăng, mà dài + tiếng anh chuyên môn, phải nghiền ngẫm... nên làm biếng quá, hehe. Cả năm mà em dịch được có mười mấy trang rồi vứt đó. :mrgreen:
Sờ ma em trích theo thông tin bác đi bộ viết ở trển nè bác. https://docs.google.com/file/d/0B7NkQGA6DPAbLWYzRmhQQXkzcm8/edit
vâng!em xin lỗi vì chưa mượn đc cái máy ảnh các bác à.tài liệu của em thì đúng là bác Đi Bộ có đề cập ở trên .nếu sử dụng bjt thì các bác làm cái sờ ma bác Mimosa tải lên ở trang 1,có luôn layout ,em thấy layout đó thiế kế cũng rất chuẩn.

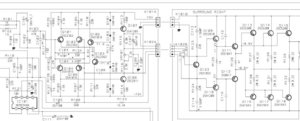

Cái schema bác Quang mới up kia trông ngon đấy. Hình như lụm ra từ Rotel RB-1095. Mở max chắc hàng xóm kiện. :mrgreen:
