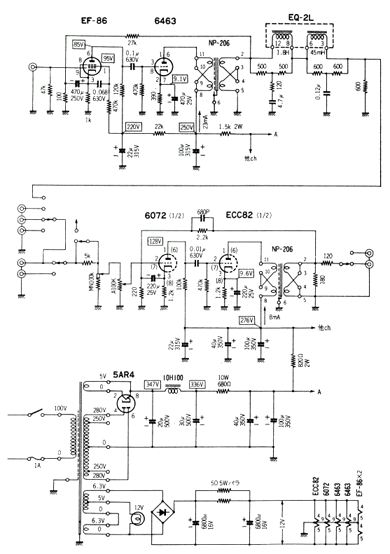

KG các bác mạch Phono hay nhất mọi thời đại, đáng được bình phong là một con khủng long trong thiết bị phục vụ nguồn âm analog. Theo đánh giá của một số chuyên gia hàng đầu thế giới, phải công nhận hiếm có thiết kế phono nào có đủ khả năng truyền tải cảm xúc âm nhạc, độ trung thực đến từng chi tiết như thiết kế phono này. Kính mời các bác thưởng lãm. (Các bác thấy giọng văn của em giống Anh Khoa không? Hí hí)
Hi hi, nếu làm rồi thì đâu còn gọi là AK nữa hả bác. Thôi em nói thật nhé. Cái mạch này chỉ khó nhất hai cái biến áp thôi, cái này hơi bị hiếm, nói đúng ra là nó đắt. Nếu có cái biến áp này thì cái này cũng dễ làm.

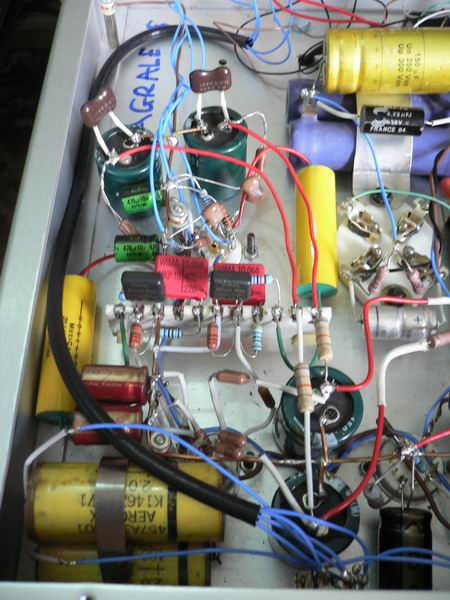

Cái này chúng em cũng làm rồi, chạy hơn 1 năm nay. Mấy bác thấy cái cầu vồng màu xanh không? R=10M đó. hehe! Đánh giá: Hát cũng được, xứng đáng với công sức bỏ ra.

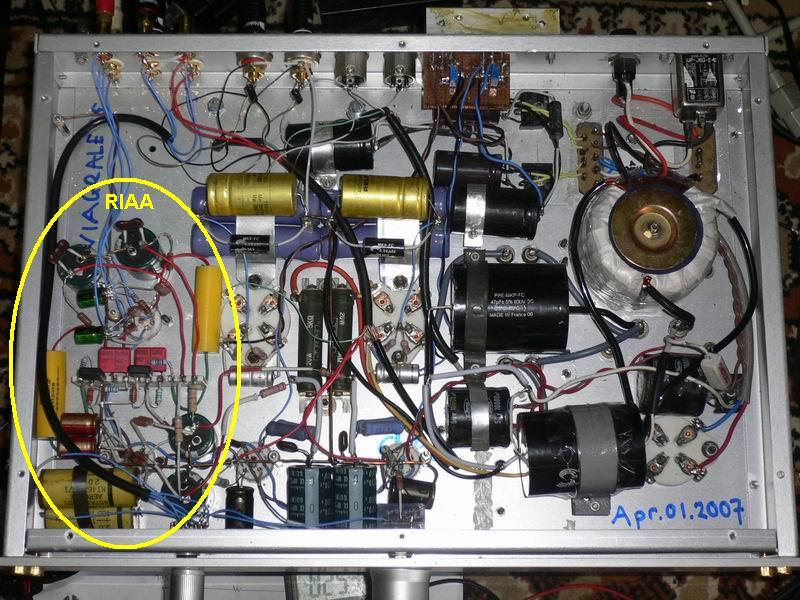

Oa..! Cái Main của bác mua ở đâu mà Pro vậy ? Các bác nhìn cái Main của em mà xem , ở tầng RIAA tụ 0,022 song song một con 10M em cắm ở ngay đầu đó mà tuy hơi nhỏ vì có 1/4W nhưng cũng ổn , bác ra Hàn Thuyên có nhiều đó !, ngó bác làm cầu vồng ngộ quá ha ! :lol: :lol:

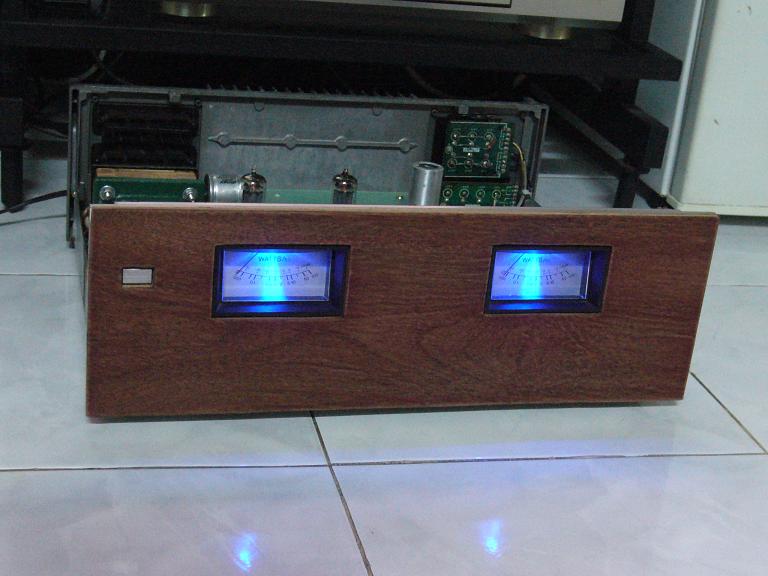

Bài 2 : Capacitor và các thứ khác - A lô, xin hỏi có phải Ngài Aesugi ? - Đúng rồi, tôi đây . Có phải Rumbeng VNAV đó không ? ( chắc là ổng nghe giọng tiếng Anh Indochine ) - Dạ phải ạ , tôi muốn hỏi Ngài một số chuyện liên quan đến cái phono ạ . - OK, rất sẵn lòng, nhưng Rumbeng cứ xưng hô bác bác em em như Ông Van-Del-Hun cho nó tiện . - Ồ, bác vui tính quá, em xin bắt đầu đây . Chả là em thích những gì em làm trong năm 2007 nó mới mới một tí nên em quyết định chọn xác Ampli để làm chassi ạ ? - Ồ, không hề gì , nhưng tại sao phải tốn tiền mà lại kết cấu không phù hợp ? - Không đâu bác, em mua xác cái Ampli cũ thôi, giá nó chỉ khoảng 15usd, đem về tháo ra cũng được 8 cái núm nhôm dùng cho việc khác, mặt máy thì em chỉ sử dụng lại 2 cái đồng hiển thị công suất, thân máy thì em vệ sinh bằng giấy nhám mịn và … nước tẩy Con vịt ạ . - Khà khà, cũng hay , bên Nhật chúng em không làm như vậy đâu . À, chassi do Người Nhật chúng em làm có tính dẫn điện và chống nhiễu khoa học lắm đó. Rồi sao nữa ? - Em thay 2 cái đèn trong đồng hồ bằng 2 con LED màu xanh cho nó giống Vintage, toàn bộ mặt chỉ chừa công tắc, bên ngoài em ốp bằng ván MDF 5mm có dán ván lạng và đánh verni ạ . - Hè hè, Style hoài cổ rồi . Vậy là bác tiêu hết 15 usd ?? - Dạ không ạ, em sử dụng toàn bộ jack input và Rec out cùng board phíp ạ ; cũng dùng nước Con vịt tẩy sơ là nó bóng loáng . Lý do là em thuộc túyp người không tin vào chất âm của jack ạ . Suýt quên, em sử dụng lại dây line luôn ạ . - Ồ, thế cũng hay, chưa chắc mấy dây dẫn tín hiệu bây giờ bằng nó đâu, mà có bằng thì cũng không thắng nội mức đầu tư 15 usd của bác . Thế phần linh kiện như Tụ thì bác đã quyết định chưa ? - Báo cáo bác là mấy con tụ trị số nhỏ thì em quyết định chọn loại Silver mica và Evox của SaiGonHifi, tụ lọc nguồn 33uF/450V thì em xài của Cô Hai Shop ( 1usd = 6 con ), tụ 0.022 thì em xài tụ dầu của Nga, 0.33 hồi tiếp thì WIMA và nối tầng thì em dùng của Jensen . - Hình như vẫn thiếu cái gì đó ?? - Bác cứ giả vờ , em nắn điện cao áp và đốt tim bằng Diod giống bác đó, 2 tụ lọc ELNA 3300uF/25V for Audio em tháo từ cái CDP của bác Macao tặng năm xưa ( ổng biết tin này chắc là lồng lên cho mà coi ) - Nhân nói về Nguồn thì chắc là biếp áp bác quấn luôn ? thông số ra sao ? - Tất nhiên ạ . Em quyết định dùng Fe 28 dày 4cm cho biến áp nguồn . Vì nó chả có gì nên em quyết định như sau : vào 220V ( cho nó hết đường xài bên Nhật luôn ) , ra 230V-240V , 13V-CT-13V . Hôm qua em cho nó chạy không tải thì cao áp là 324V ( 230VAC out ) và 18V, hy vọng khi có tải nó sẽ đúng thiết kế là 300V và 16.5V sau diod . - Em đang phân vân là cái chassi nó lớn thế thì bác làm như thế nào cho hết chỗ ? - Bác ơi, em quyết định không chơi P2P như bác Viagraless đâu, toàn bộ diod và tụ em chơi trên board hết. Mua phíp phủ đồng về, dán decal, vẽ và ngâm một loáng là xong ạ . Gắn linh kiện xong đặt nó lên 4 con vít kê board là OK rồi . - À, ra thế, công nhận bên VIỆT NAM cũng nhiều trò thật, Bên Nhật em thì đừng hòng làm chuyện đó nhé . Bác còn làm gì để chống nhiễu từ biến áp không ? - Dạ không, em chỉ sắp xếp sao cho sau này còn đường lùi là đặt mấy cái vách bằng đồng thôi . - Cái vỏ ampli này này có vẻ xấu thì phải ? - À, em biết bác nói gì rồi, em sẽ bọc bằng MDF dán gỗ lạng hết , trên phần board mạch em sẽ khoét lỗ và gắn mice trong . - Thế thì coi bộ hòm hòm rồi, chắc em phải dừng để dùng cơm với bà xã ! - Vâng em cũng dừng để chuẩn bị tuần sau đi công tác Quy Nhơn và Đà Nẵng , có gì xong em sẽ gởi bác ảnh để xin ý kiến . Xin cám ơn Bác vì cuộc nói chuyện .

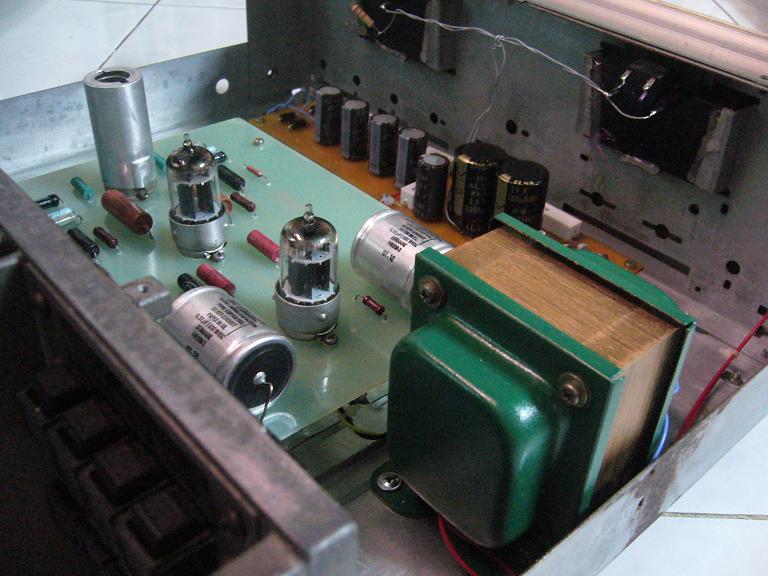

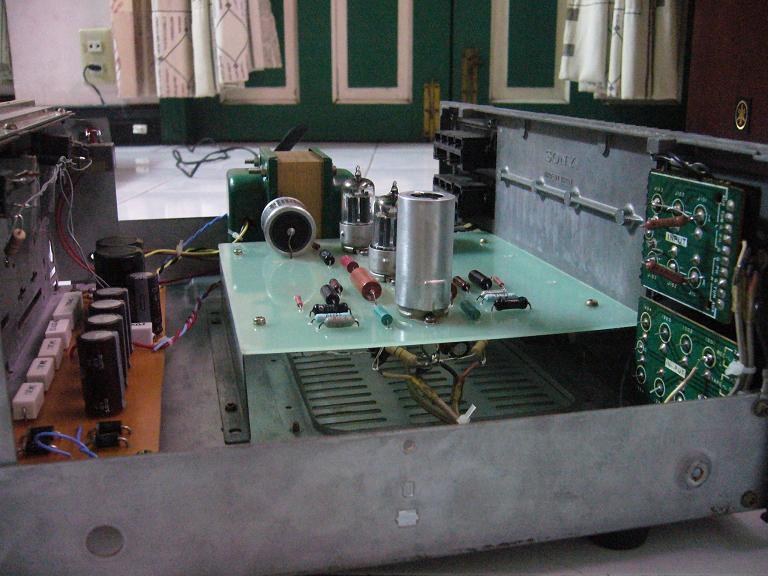

Bài 3 : Không lưỡng lự và thi công thôi Với tinh thần cảnh giác cao độ là ráp phono rất dễ bị ù nên em phải làm cho thật rộng rãi . Thiết kế cho phép thay đổi linh kiện một cách dễ dàng -> mạch tín hiệu thi công p2p trên board thủy tinh . Đáy dưới có cửa sổ mở ra dễ dàng . Có vị trí dự trữ trong trường hợp đầu tư thêm choke . Biến áp nguồn có nắp chụp và sơn phủ hợp .... vệ sinh . Mai mốt có thể cô lập bằng tấm đồng . Giữa board nguồn và tín hiệu cũng vậy . 2 LED đốt nối tiếp qua R = 2.2K Xin gởi các Bác ngó chơi vì em có đồ đĩa than đâu mà thử , làm đua đòi theo anh em thôi . :lol:

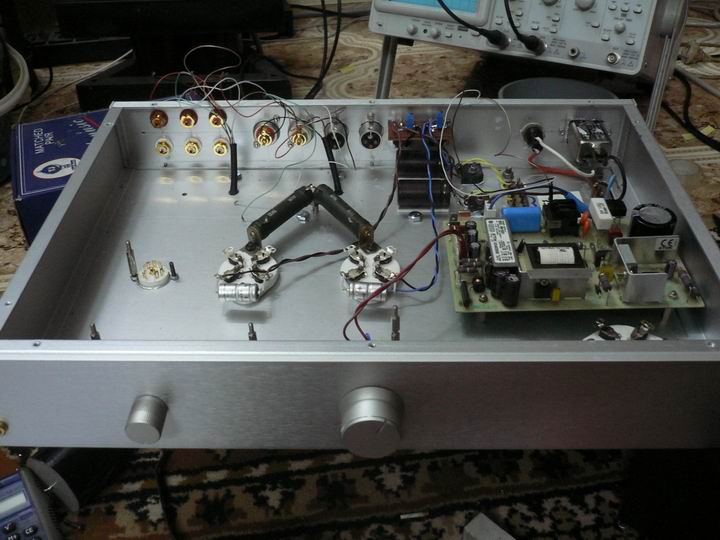

Anh em đâu hết rồi ? để bác Rùm 1 mình 1 chợ vậy cà ? Chasiss của bác rùm khủng bố anh em quá, nhưng mà em không ngán đâu, bác chơi board thủy tinh thì em chơi.... nguồn xung cho nó mát

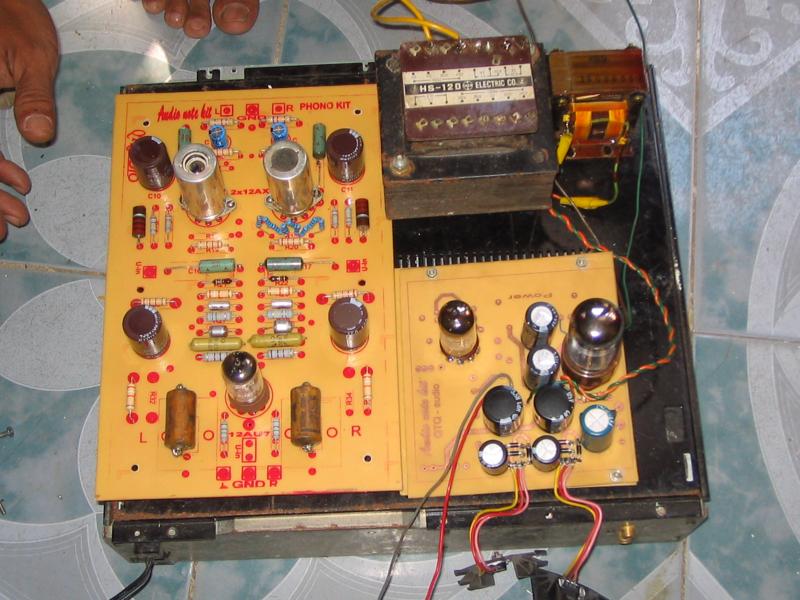

Trên cơ sở cái board của ANkit thằng Canada đó, vẽ lại in lụa trên mạch chợ nên run nhất là khoản rút - cắm đèn sợ nó đứt mạch. :!:
[quote="thomas" Đẹp và chuyên nghiệp quá! B+ khoảng bao nhiêu vậy bác? Em đang lăn tăn vụ B+ này quá Xin cám ơn[/quote] Chúng em cứ y chang sơ đồ M7 kiếm đc biến áp quân sự mẽo 230-0-230 lọc này nọ -> B+ 183, 185 gì đó. Em không biết tối ưu chưa nhưng nó hát ổn định. nói về hay: ăn đứt phần phono trong apm bán dẫn (Ko nên nêu tên) nên em để luôn. Có bác nào chạy nguồn có giá trị khác nêu cho anh em tham khảo học hỏi
---- Em xin có ý kiến ạ : Đề nghị bác Rùm quay ngang con biến thế nguồn luôn đi khi ù đỡ phải nghi cho nó.
Báo cáo đại ca là : theo tin tình báo thì nó hổng có bị ù :lol: :lol: Nhưng khi vặn volume đến 10 giờ thì có tiếng động lạ ( nhưng hổng có sao vì lúc đó âm lượng cỡ Vũ trường rồi ) @ Via : Bác cứ ..... từ từ , 30/4 mới đấu mà :lol:

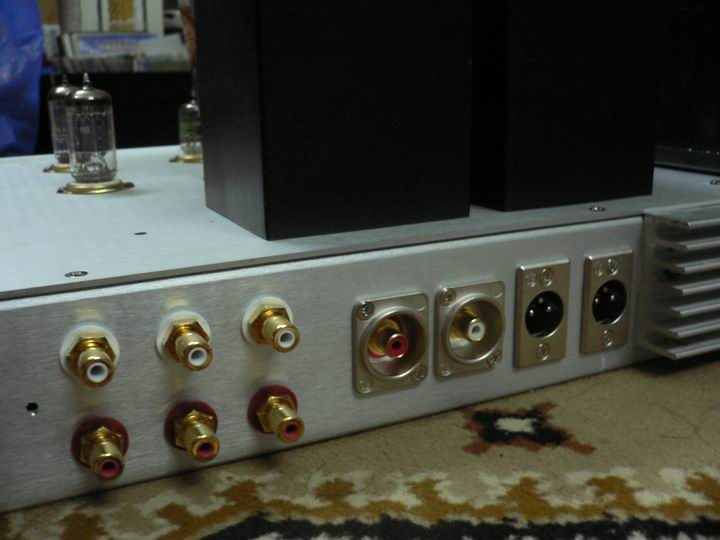

Đúng là đẹp thật nhất là cái lỗ cắm RCA, Bác nói rõ vụ nguồn xung cho anh em học hỏi với ạ. lần đầu tiên em nhìn thấy nguồn xung trong pre đèn. :?: :?: :?:

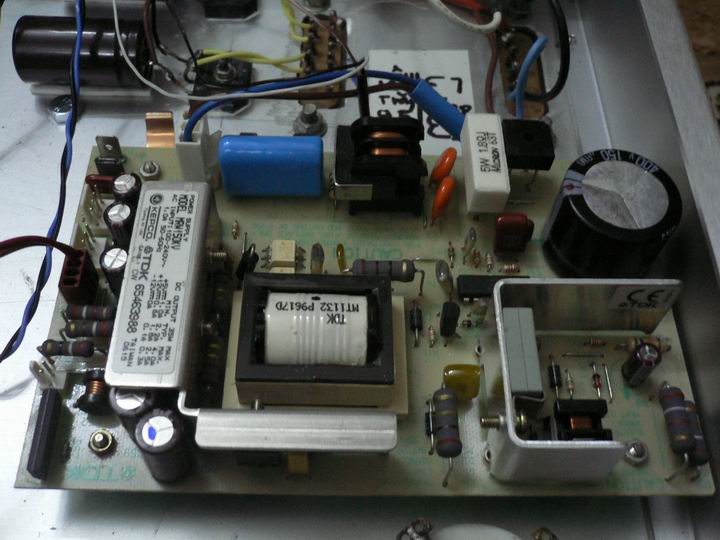

Cái nguồn xung đó dùng đốt 2 cây đèn đốt tim trực tiếp . Do nguồn xung có tầng số dao động cao cở 250Khz trở lên nên vượt ngưỡng ù nghe được . Nói chung là để không còn nghe ù xì
Ở Thất Quận Nữ Nhi tửu lầu nói là có cái nguồn xung chỉ có 50kHz đốt tim cho bóng DHT mà không nghe ù xì gì cả thế mới độc kìa. Các bác không tin qua đó mà xem ... í nghe chứ.
Ây zà, em có biết cục nguồn xung này mấy Hz đâu ? nhưng mà em tháo ra từ 1 cục repeater chạy tới mấy trăm mê lận, bác tí voi sờ qua bèn phán 50KHz thì em biết vậy thôi. Nhưng mà em thử rồi, bảo đảm không ù xì gì ráo. Xong vụ này em tiến lên làm nguồn cao áp cho ampli đèn cũng chơi xung luôn cho nó máu, lúc đó ampli đèn sẽ nhẹ hơn nhiều nhờ bỏ được cục nguồn và cục choke Ha ha đã wá, quả này bà Chiến ế luôn cho coi.
Cái này được lắm nhưng coi chừng có ban trật tự xã hội tới gõ cửa vì tội phát sóng bất hợp pháp. Không biết cái lão sư hổ mang này có biết nhiều bóng công suất DHT mà dân Audio thường xài nguyên là bóng phát sóng có hệ số khuyếch đại băng thông lên đến 30MHz không đây. Tai không nghe được nhưng nhiều máy nhận tin hay radio nghe thấy đấy. Nguồn xung làm cao thế chạy cho mấy bóng này có xác suất trở thành trạm phát sóng AM. Hi hi đã quá 1 công 2 chiệng ....
Ok, nếu được vậy, anh em DIY sắp có một phong cách chơi mới rồi. Từ trước đến nay em thấy quan niệm âm ly nặng thì sẽ hay, bây giờ sắp phải thay đổi quan niệm đó rồi. Audio một phong cách ''Mình hạc xương mai'' hi hi...
Ngoài ra còn thêm nguy cơ bị ...less thật chứ không less trên avatar nếu chơi nguồn switching tới 500KHz :lol: . Hình như đã có cái luật cấm nghịch ngợm với 500KHz thì phải? Em nghĩ có thí nghiệm gì gì nữa thì cũng chỉ dừng ở vài chục KHz cho nó an toàn, phải không thưa bác sỹ Dz?
Cụ khéo lo , cụ Via là nhà cung cấp hàng nóng cho mấy ông ở cục tần số ! có bảo kê hết rồi ! tương lai là cụ Via sẽ xài di động chạy Tube ! 8) đốt tim bằng nguồn xung có được ko các cụ nhỉ ?
Tin buồn : Vô cùng thương tiếc báo tin, vào hồi 02h sáng ngày 31-3-2007 nhằm ngày 13-2 âm lịch, cục nguồn xung của em đã trút hơi thở cuối cùng sau khi bốc khói nghi ngút, dù thông số là 2.2Ampe nhưng mới đốt tim có 4 cái đèn 9 chân tăm ( tính ra khoảng 1.5thì đã tèo ) như vậy tạm thời khép lại dự án nguồn xung chờ nghiên cứu sau. Bây giờ via em đành trở về với nguồn quân sự thôi, dẫu có lỡ tay làm chập mạch cũng chẳng thấy hề hấn gì.
