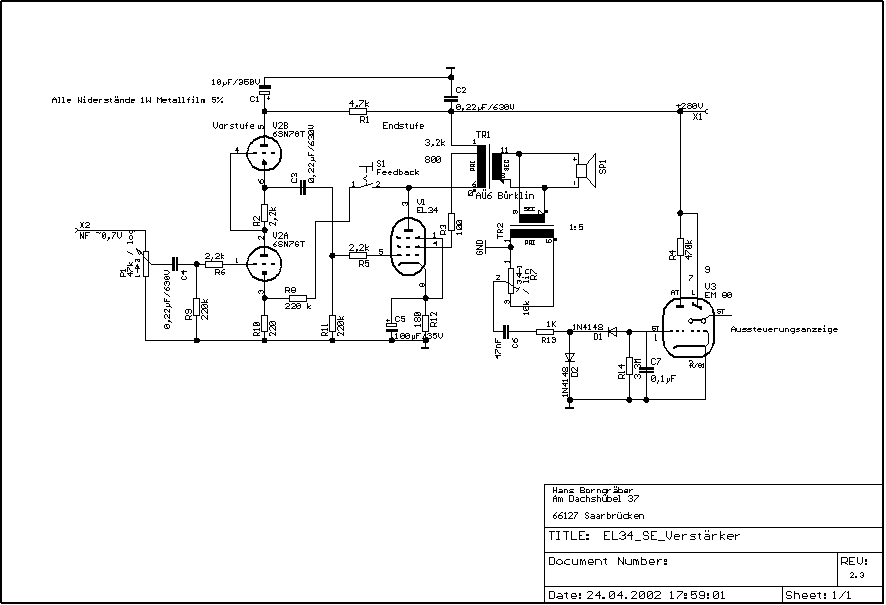

Chào các bác, Em dang muốn diy 1 cái el34 và em lang thang kiếm được cái mạch này thấy có khả năng làm được. Em nhờ các bác tính xem dùm em nó ra được bao nhiêu watt vì em đang loa 90db, yếu quá thì chịu không nổi.
Chào bạn Nếu B(+)=270vdc thì thường EL34 cho ra 8W đến 11W . Nhưng trở kháng của OPT thường là 2 đến 3K thôi . Với 5K như trên hình , công suất sẽ giảm đi nhiều . Nếu quả là EL34 thì bạn nên lắp theo các sơ đồ mà các thành viên đã từng làm trên diễn đàn
Cám ơn bác Bacuc, mạch này em cũng lấy ra từ diễn đàn, 8-11w là ok rồi, để em tiến hành có gì nhờ các bác giúp đỡ tiếp
Mạch vừa nêu cần linh kiện nguồn dòng hằng C4S trong đó có Mosfet và vài linh kiện khác. Nếu bỏ nó đi thì cũng không hơn gì các mạch cổ điển. Cheers
E xin giới thiệu bác quả mạch này, e đã lắp dưới sự hướng dẫn của bác Rum, nghe rất được. Nếu OPT có đường UL thì có thể cho công suất ra 12W , bác tham khảo nhé
CCS là viết tắt của constant current source (nguồn dòng hằng). Đây không phải linh kiện mà là một mạch điện để duy trì dòng cố định qua anode của đèn đầu, thay cho điện trở Ra. Như bác Hamcq đã nói, CCS thường được làm bằng mosfet và vài linh kiện khác. Bác có thể search sơ đồ CCS trên mạng rất nhiều. Mosfet thì dùng loại IRF830, bán đầy ngoài chợ. Cũng có thể làm CCS bằng đèn. Với dòng qua 6N1 là 9mA thì bác có thể dùng EL84 hoặc thậm chí 6AU6 cho mạch CCS. Trong trường hợp này thì áp rơi trên mạch CCS nhiều nên B++ phải cao hơn. Bác có thể thay CCS bằng một con điện trở tải anode. Tất nhiên, làm nguồn dòng hằng tải anode hoặc dùng choke tải anode sẽ hay hơn rất nhiều so với dùng trở tải anode vì tránh được hiện tượng suy hao công suất của đèn tầng đầu.

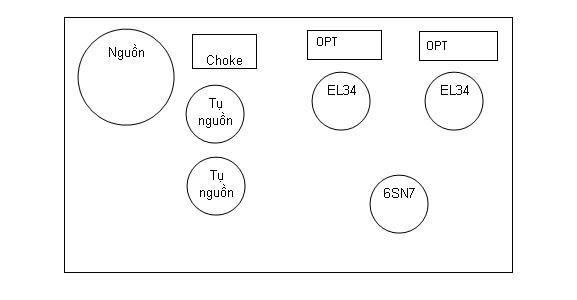

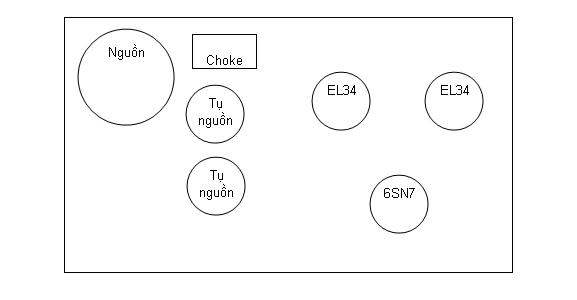

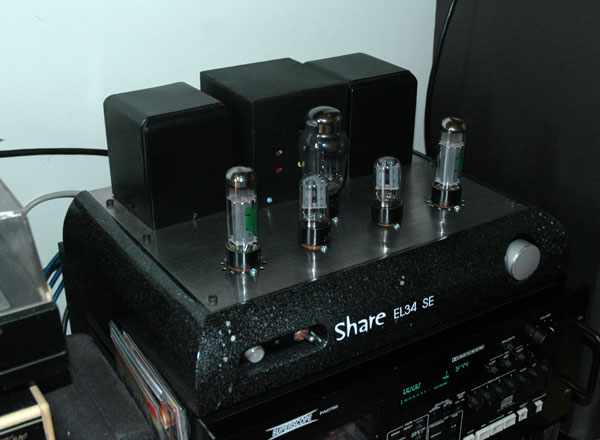

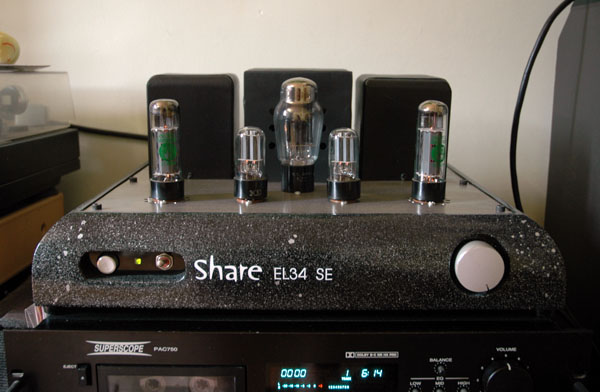

Các bác ơi, các bác biết chỗ nào làm vỏ máy chỉ em với. Em thiết kế vỏ máy như thế này được không, cho em ý kiến
Em thấy trong mạch sử dụng có nửa đèn 6sn7 cho 1 kênh, mà có phải 6n1p tương đương với 6sn7 không? Em không hiểu về tụ lọc 6sn7 vì em định sử dụng chung b+ cho tất cả các đèn. Còn tụ nối tầng em để bên trong vỏ máy. Có gì bác chỉ thêm giúp em nhé
6H1P và 6SN7 khác nhau cả về hình thức lẫn nội dung. Theo như phác thảo của bác em đoán bác chưa có linh kiện gì trong tay, vậy không nên làm chasis trước vì mình không hình dung được kích thước linh kiện và cách bố trí cho hợp lý.
Trong mạch là 6N1P chứ không phải là 6H1P. Hiện giờ em chỉ có 2 đèn EL34 và 1 6SN7. Em tính làm chasis trước rồi kiếm linh kiện khác gắn vô. À này, bác có đủ bộ linh kiện cho mạch này không để lại cho em với.
Chassis làm sau cùng bác à. Còn linh kiện thì bác í có đủ thứ hết á, nhưng mà không có bán đâu, bác phải tự thân đi lùng kiếm từng linh kiện một - đó cũng là một cái thú DIY. Chừng nào rảo hết chợ mà không tìm thấy một vài linh kiện nào đó thì mới ới bác í. Chúc vui,
Trong mạch là 6N1P chứ không phải là 6H1P. Hiện giờ em chỉ có 2 đèn EL34 và 1 6SN7. Em tính làm chasis trước rồi kiếm linh kiện khác gắn vô. À này, bác có đủ bộ linh kiện cho mạch này không để lại cho em với.[/quote] *6N1P và 6H1P là một . 6N1P là của Anh BA , 6H1P là của Anh HAI :lol: *6SN7 dùng mạch tương đương 12AU7 chỉ khác loại chân :lol:
*6N1P và 6H1P là một . 6N1P là của Anh BA , 6H1P là của Anh HAI :lol: *6SN7 dùng mạch tương đương 12AU7 chỉ khác loại chân :lol:[/quote] Vậy mà có lần em nghe ai nói 6N1P=6SN7. Cám ơn bác LeTriCong nhiều, chứ để đến lúc làm xong cắm điện vào xèo tiêu đời em nó luôn.
6SN7 # 6H8C bạn ạ . Làm xong , cắm điện sẽ không tèo đâu 6SN7 dùng chân octal , còn mấy đèn kia dùng chân 9 chân tăm . Chúc bạn thành công .
Các bác ơi, em chuẩn bị gần xong bộ linh kiện mà có một số cái em thiếu xài loại gần đúng trị số được không? Em liệt kê dưới đây nhờ các bác giúp. -Trở 15k không có dùng 18k được không? -Trở 150ohm ko có dùng 180ohm được ko? -Trở 350k ko có dùng 330k được ko? -Trở 450ohm ko có dùng 390ohm được ko? -Đèn 6n1p em kiếm ko có, bác nào có để lại cho em với
18K//82K hoặc 100K tương tự 180 // 820 hoặc 1K ( hoặc 47 nối tiếp 100 ) 270 nối tiếp 82 270 nối tiếp 180 Em cũng không . gắn xong rồi chuẩn hóa điện áp lại sau .
Cám ơn bác Capricornus nhiều, vậy là phải tốn thêm một ít linh kiện nữa rồi. Còn cái vụ CSS, C4S gì đó không có cũng không sao phải không bác? Mục tiêu em hiện giờ là nghe ra nhạc trước rồi tối ưu sau.
Các bác ơi, Em cơ bản xong phần mạch rồi, còn thiếu OPT và phần nguồn. OPT từ từ kiếm sau, còn phần nguồn cho em hỏi 1 số câu hỏi sau: -Em định nắn điện bàng diod vậy em dùng loại mấy ampe là phù hợp cho phần B+ và phần đốt tim? Nên nắn diod cầu hay hay diod thường? Cục nguồn của em 300-0 thì sau khi thì điện ra bao nhiêu VDC? (đồng hồ đo của em nó chuối quá, em hết tin nó rồi) -Cần bao nhiêu tụ lọc nguồn, trị số bao nhiêu là vừa. -Không có choke được không? Em định tiết kiệm cái này để tập trung cho OPT. Cám ơn các bác nhiều.
Bạn qua Topic diod mà xem , có thể N4007 là dùng được rồi . Diod cầu hay thường thì tùy vào cách đấu nối ( mạch in hay p2p ) , nói chung không lo lắm cho nắn cao áp . Nguồn 300V ( ???mA ) nếu sau nắn sẽ khoảng 390V ( còn tùy thuộc vào các tải khác của biến áp như đốt tim ... ) Choke thì cứ thay bằng điện trở sứ 100ohm - 5W . Chúc thành công !
