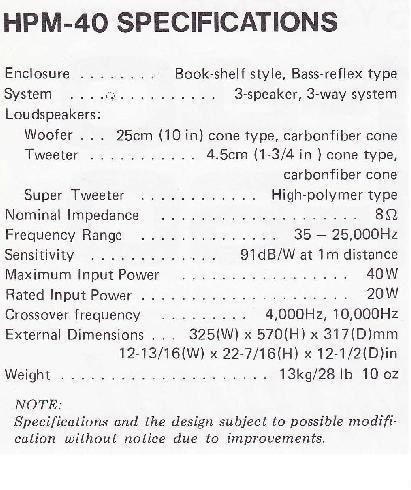

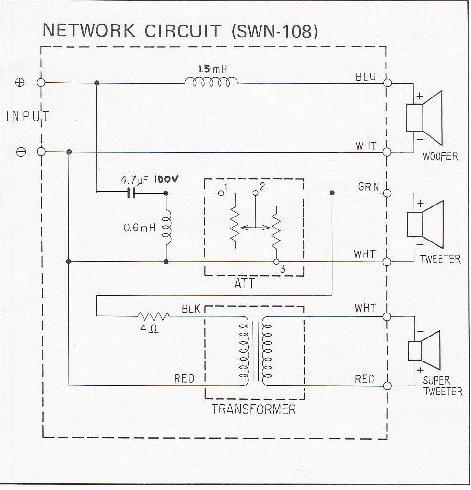

Re: MKI Speaker: Loa dễ ẹc Vụ này mới dzui: Loa Pioneer HPM40, 3 way. Spec ghi cross cắt ở 4khz và 10 khz. Cross thì bass cắt bậc 1, treble cắt bậc 2, super treble thì xài transformer. Bass xài cảm 1.5 mh ==> cắt 800hz Treble xài tụ 4.7 uF + Cảm 0.6 mH ==> Cắt khoảng 3kz Có gì uẩn khúc chỗ này (từ 800 đến 3000 hz), mời các cao thủ phán giùm em cái.
Re: MKI Speaker: Loa dễ ẹc Bác cho em hỏi ví dụ em muốn cắt loa bass ở vị trí 250hz, 400hz, 600hz, 800hz, 1000hz thì dùng cuộn cảm loại tương ứng loại nào ạ? Tương tự như vậy mid căt từ 250, 400, ... 1000 thì dùng tụ trị số bao nhiêu?
Re: MKI Speaker: Loa dễ ẹc Chào bác. Tùy thuộc bác cắt muốn tần theo kiểu nào, độ dốc là bao nhiêu db hay nói cách khác là bác muốn dùng phân tần bậc mấy cho hệ thống loa thì mới có cách tính cụ thể được. Thân.
Re: MKI Speaker: Loa dễ ẹc Em thường thích cắt bậc 2 cho đơn giản linh kiện. Cắt bậc 1 hay bậc 2 cuộn cảm trước bass hay tụ trước mid đều như nhau chứ ạ? Tụ // với loa bass, cuộn cảm // với loa mid chỉ quyết định độ dốc thôi, còn cắt ở bao nhiêu là do cuộn cảm hoặc tụ điện nối tiếp quyết định? Nhờ bác chỉ giáo :mrgreen:

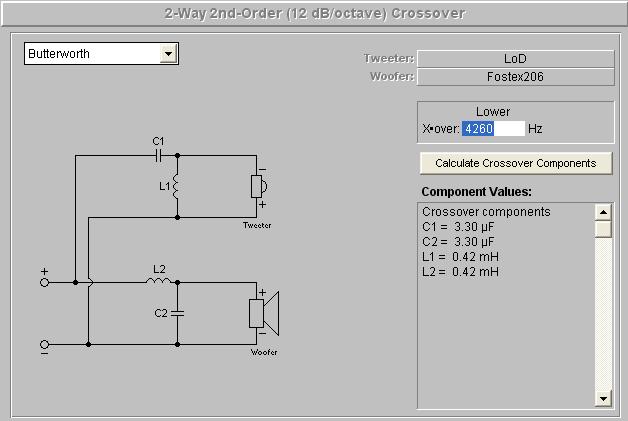

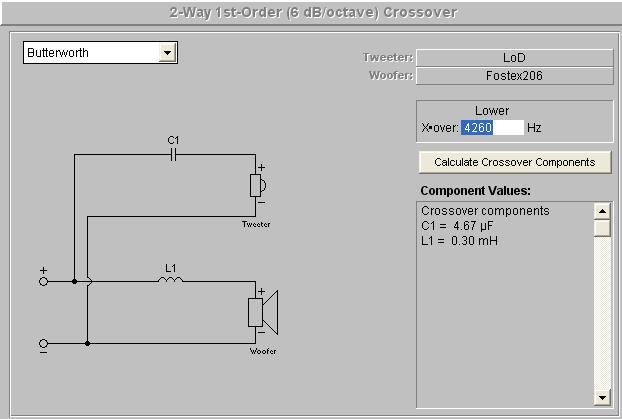

Re: MKI Speaker: Loa dễ ẹc Khác bác ạ: Cùng kiểu cắt, cùng tần số cắt, nhưng với độ dốc khác nhau thì linh kiện cũng khác nhau:
Re: MKI Speaker: Loa dễ ẹc Spec ghi cross cắt ở 4khz và 10 khz. Cross thì bass cắt bậc 1, treble cắt bậc 2, super treble thì xài transformer. Bass xài cảm 1.5 mh ==> cắt 800hz Treble xài tụ 4.7 uF + Cảm 0.6 mH ==> Cắt khoảng 3kz Có gì uẩn khúc chỗ này (từ 800 đến 3000 hz), mời các cao thủ phán giùm em cái. Bác Listen giải thích giúp vụ này luôn đi, em thấy khó hiểu quá
Re: MKI Speaker: Loa dễ ẹc Vụ này chắc em với bác cùng chờ Đại sư vào gieo quẻ thôi. Trong khi chờ Đại sư vào, mời các bác khác "nghiêng cú" giùm em cái.
Re: MKI Speaker: Loa dễ ẹc Mấy lần tính lôi đồ chơi của lão ra nghịch, nhưng lại cất vào. Cục nghẹn em mới nuốt xong nên có lẽ mai em lại ..... lôi nó ra mấn :lol:
Re: MKI Speaker: Loa dễ ẹc Cái này thì Cụ Sần phải cho luôn cái đẹt tiếng loa Bass thì mới xem là có uẩn khúc hay không, biết đâu loa Bass nó nhổng từ 800Hz - 3k : +6dB/oct thì sao !!!

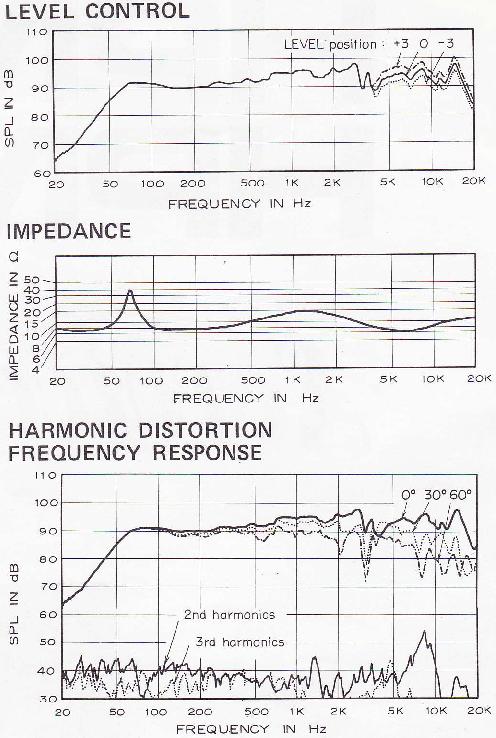

Re: MKI Speaker: Loa dễ ẹc Em nghĩ là cho dù đặc tuyến của bass có "nhổng" ở đoạn 800hz đến 3000hz thì khi dùng cảm cắt tần số cao nó cũng phải giảm đi gần hết rồi chứ nhỉ? Đây là "đẹc tiếng" toàn hệ thống, "khúc đó" nhìn ngon phết: :lol:
Re: MKI Speaker: Loa dễ ẹc "Giảm đi gần hết" là sao nhỉ ??? Nếu là mạch lọc bậc 1 thì độ dốc là -6dB/oct, nhưng đây còn có cảm kháng Le của cuộn dây loa nữa, do đó độ dốc thực tế là > -6dB, chưa kể lót bông trong thùng thế nào nữa, Nếu lót ít thì khi đó có thể phần trung ậm hiệu dụng sẽ trội lên do thời gian âm vang trong thùng kéo dài, như vậy nhìn đồ thị của loa và phân tần cũng rất hợp lý đấy chứ !!! Thiết kế phân tần cho loa phải dựa vào thông số Củ loa chứ không phải chỉ đơn giản là gắn các mạch lọc được mô phỏng với tải thuần trở, như vậy mới sát với thực tế được. Mà hình cụ đưa đâu phải là của riêng loa Bass ! Của toàn bộ loa mà ?
Re: MKI Speaker: Loa dễ ẹc Thì em có nói là của loa bass đâu? Lý thuyết hoài cũng vậy; bass, treble em có rồi, thùng gióng có kích thước gần giống với nguyên bản, mai em làm cái cross như hãng xem nghe thế nào. Cám ơn anh Love vào tám với em :lol: , chờ Đại sư chắc phải ... 6 tháng nữa.

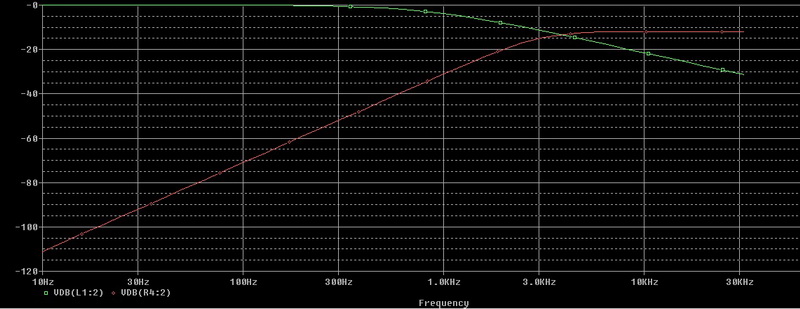

Re: MKI Speaker: Loa dễ ẹc Em dùng phần mềm vẽ lại cái đáp tuyến phân tần của cụ Sần cho, vì không biết chính xác Re của các driver nên em giả định là 8Ohm, bên loa treble em gắn thêm cái L-Pad - 12dB vào (cho giống cái shemaz của cụ sần), thì thấy 2 loa này cắt nhau ở 4Khz cụ ơi.
Re: MKI Speaker: Loa dễ ẹc Báo cáo các bác hôm nay em đã làm xong cross như mạch hãng, kết quả là giống như hệ thống 3 ways mà tháo bớt loa mid ra, nghe nó "hõm" khoảng giữa 1 cách trắng trợn. Em xin nhắc lại là cabinet không khác thùng zin, loa bass thì đúng của nó, còn loa treble thì em dùng cái treble dome cũng của Pioneer. Cái em quan tâm là khoảng từ 800hz đến 3000hz thôi, em thật sự chỉ nghe được 2 phút và ... tháo ngay. Điều ngày chứng tỏ 3 điều: 1. Một là trình thiết kế crossover của em quá tệ. 2. Hai là loa hãng công bố 1 đường, thiết kế 1 nẻo. Thế mới có chuyện loa này nghe hay, loa kia nghe tệ. 3. Ba là .................. nghe chém. :lol: Lúc này topic hơi ế, chắc sau bài post này sẽ đông hơn. @Thi: Anh lúc nào cũng muốn teen để nếu có đi với teen đỡ phải ... :mrgreen:
Re: MKI Speaker: Loa dễ ẹc Lão Ham gợi ý: Kiếm 1 cái amp có băng thông rộng và phẳng (vd TDA 7294), mượn đâu đó 1 cái máy phát tần số hoặc dùng phần mềm [audio SWEEP generator] và cái óc xi lô kẹp vô 3 tải giả cho 3 đường phân tần, COI thử cho biết.. rồi tính tiếp
Re: MKI Speaker: Loa dễ ẹc Kính anh. Em đang dùng Pow Arcam 9P để test, em nghĩ băng thông của nó cũng không đến nỗi tệ, còn vụ Óc Xi Lô thì anh ... chờ em 1 thời gian nữa nha? :lol: (chơi em út không hà :evil: ) @Bác DoMinhDuc: Hệ thống nó có ghi rõ là treble (không phải mid) và super treble, em nghĩ thằng treble đó không kham nổi phần tần số em đang quan tâm đâu ạ.
Re: MKI Speaker: Loa dễ ẹc đa phần các loa treble dome có Fs loanh quanh 1khz. vì thế cắt bậc 2 ở 3-4khz là hợp lý. khi này đoạn < 2khz sẽ kêu rất nhỏ. khi phối hợp 1 loa bass và nếu 2 loa này cùng độ nhạy, thì khả năng bị lõm đoạn giữa là rất cao. đoạn vài trăm hz đến 2khz là đoạn tai người nhậy nhất và nhiều âm thanh, nhạc tập trung nhất (chiếm gần 2/3) :wink: lý do Pioneer đưa ra cái đáp tần nhìn đẹp như hình là do cái loa treble có độ nhạy cao hơn nhiều so với loa bass. vì thế đoạn gần 1kz đến 3-4 khz loa treble vẫn kêu tốt khi so với loa bass. cách giải quyết: - tìm loa treble độ nhạy cao hơn hiện tại ít nhất 6-8 dB và làm theo cấu hình y choang hãng. - thay loa treble bằng 1 loa mid 6-8cm. lưu ý: đảo pha qua lại loa treble có thể làm thay đổi đáp tần đoạn giao nhau.
Re: MKI Speaker: Loa dễ ẹc Theo hình chụp thì trép này là loại màng giấy 1.5 - 2", lớn vầy thì Fs chỉ vài trăm Hz thoai.

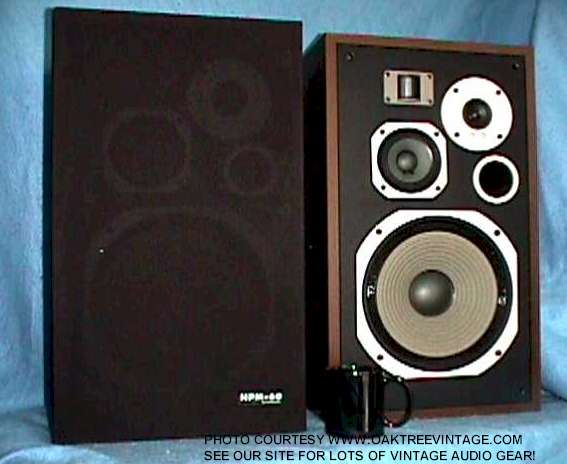

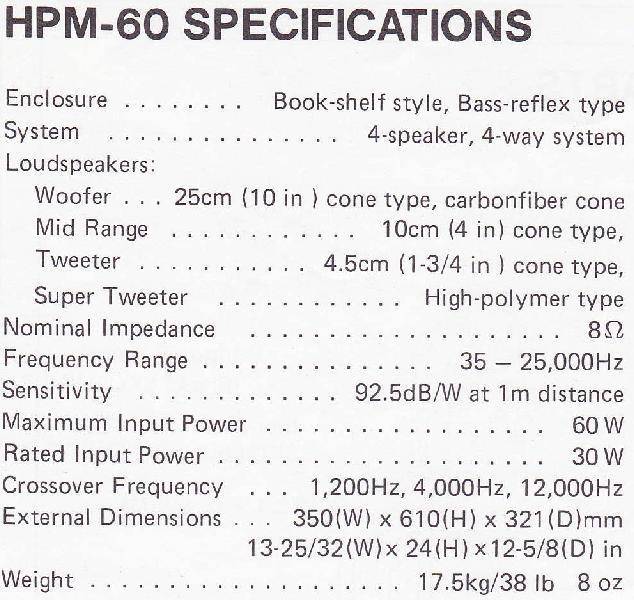

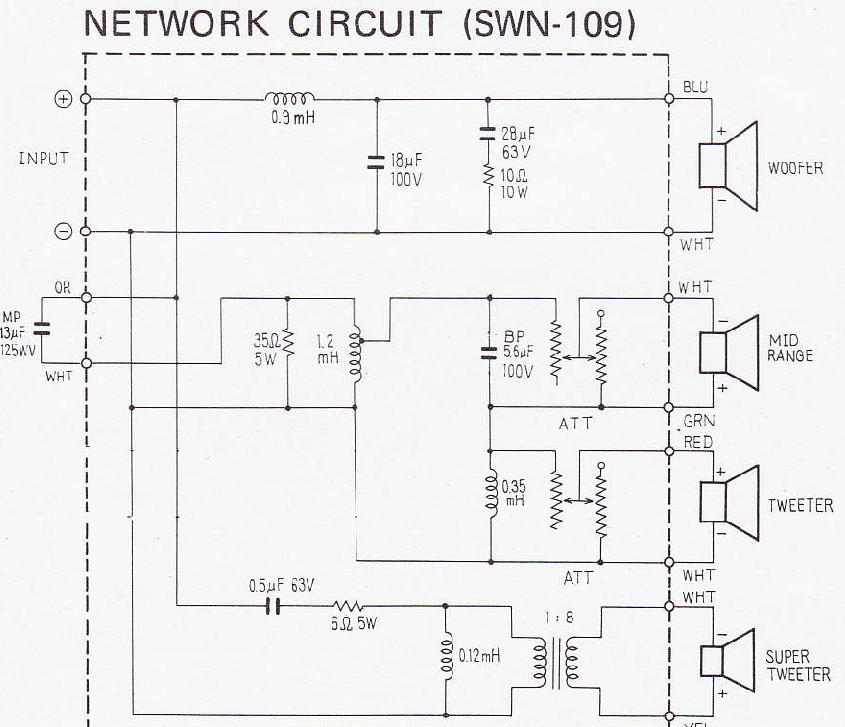

Re: MKI Speaker: Loa dễ ẹc Hehe, cuối cùng thì hãng cũng sửa sai và làm ăn đàng hoàng hơn các bác ạ, có thế chứ. Loa Pioneer HPM60, driver bass, treble và super treble xài y hệt HPM40, bổ sung Mid cho đoạn từ 1200hz đến 4000hz. :evil:
Re: MKI Speaker: Loa dễ ẹc bác nào có công thức tình số vòng dây của cuộn cảm ko ah chỉ em với , e đang tính làm cái phân tần mà ù mờ quá ! vd : em muốn quấn 1 cuộn cảm 1.27mh cho loa bass . e xài đồng 1.2mm , đường kính lõi cuộn dây là 25mm thì quấn mấy lớp ,mỗi lớp mấy vòng ah mấy bác cho em công thức để em còn làm mấy cuộn khác với ah . hjjjjjjjjjj
Re: MKI Speaker: Loa dễ ẹc Bác ngược lại mấy trang trước, em có đưa link soft tính cuộn cảm lõi không khí, bác cứ quấn dư ra 10 hoặc 15% rồi đo lại.
Re: MKI Speaker: Loa dễ ẹc e thấy 1 diều khác biệt là mình tính trong này thấy số vòng dây quấn hơn trong mấy cái thùng loa rất nhiều , e để ý thì chưa thấy thùng nào đi pân tần mà quấn nhiều vòng thế phải chăng họ có cách khắc pục dược số vòng dây mà vẫn cắt đúng tần số ! mấy bác chỉ em với chứ e tính có cuộn lên tới 930 vòng thì chết ah
