Vâng bác, mai em đi kiếm con 7815 chứ trong vỉ của 750 ko dùng 7815 bác ạ. Em chỉ ngại chỗ bác nói là họ thiết kế điều chỉnh âm thanh cho nguồn +5v&-15v thôi. Chứ nguồn thì em sẽ làm vì thấy cũng dễ ( em đã ngâm cứu họ ic 78xx để cấp nguồn riêng cho con ic lọc số) Nếu ko cháy nổ gì thì mai em mua con 7815 về 30' sau là đóng điện. !!!!!!!
Vấn đề bốn con trở bác ạ. Em nhổ 4 con transitor muting, thay bốn con trở R407-R413; R507-R513 bằng bốn đoạn dây thì ca sĩ hát xung wá, bass cứng treble mạnh. Hát vài bài thì mâm đĩa bứt tốc quay tít mù, tín hiệu ra ào ào, rộp rộp như dông bão, em hoảng wá tắt máy thay lại bốn con trở 216ohm ( ko gắn transitor )máy hát bình thường tiếng đục như ban đầu. Có cách nào khống chế - dung hòa chỗ này còn 50% ko bác vì thay bằng jumper thì tiếng gắt, hàn điện trở vô tiếng tối ( đục). Em xin cảm ơn!
Phần Analog Out này không liên quan gì phần servo của máy đâu bác, nên chuyện tháo 4 con trở mà mô tơ quay loạn thì em đang nghĩ đến có thể do hồi tiếp của amply có vấn đề, không biết bác đang xài tube hay bán dẫn, đồ hãng hay diy? Còn âm thanh bị gắt và cứng có thể do chất lượng các đoạn dây bác làm jumper. Nếu bác muốn 50% thì bác chỉ cần jumper 2 con trở R407 và R507, và tháo 2 con trở R307, R308 từ máy 750, hàn song song với 2 con trở R406, R506 của 950 xem sao nhé.
Ok bác, tối về em mần lun. Còn vụ thêm nguồn + 15v chắc cũng phải làm bác nhỉ vì sau này còn thay opamp nữa. Xin ý kiến bác ! Em xin cảm ơn.!
Em có sẵn bộ nguồn đôi này chờ phê duyệt của bác đây. Thay cặp 7815-7915 vô là có +- 15v nhưng ko biết đấu vô thế nào nhờ bác giúp nhé. Em xin cảm ơn!
Mạch này cũng ok đó bác, có 4 con tụ Panasonic Pureism cho audio cũng ngon, nhưng con diode cầu nho nhỏ kia thì cũng thường, nếu xài thì thay bằng diode rời cũng được. Bác kiểm tra xem nguồn AC của biến áp ra là bao nhiêu vôn? nó phải tối thiểu được 14VAC thì mới xài cho 7815/7915 được. Bác chụp hình mạch em xem thử có cần điều chỉnh thêm gì không. Sẵn bác xem điện dung của 4 con tụ Elna là bao nhiêu luôn nhé.

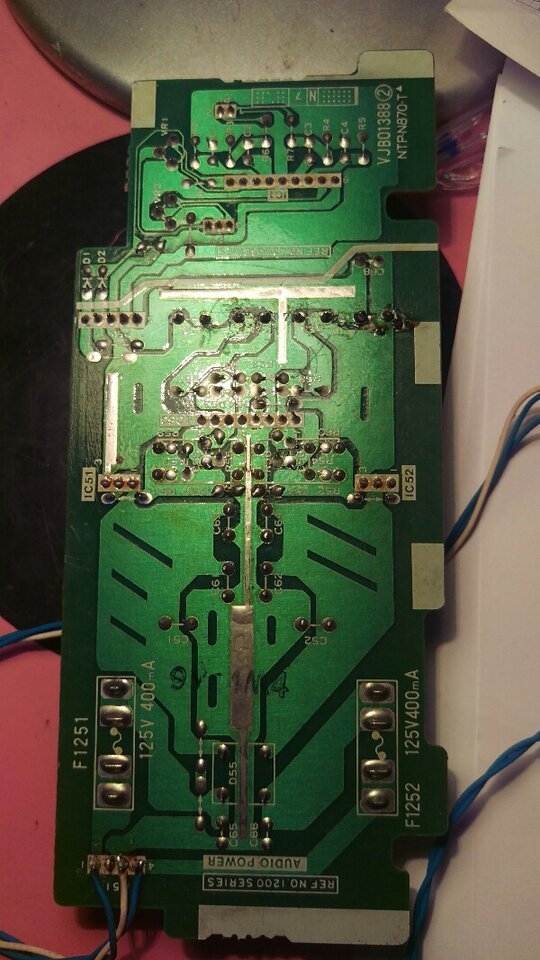

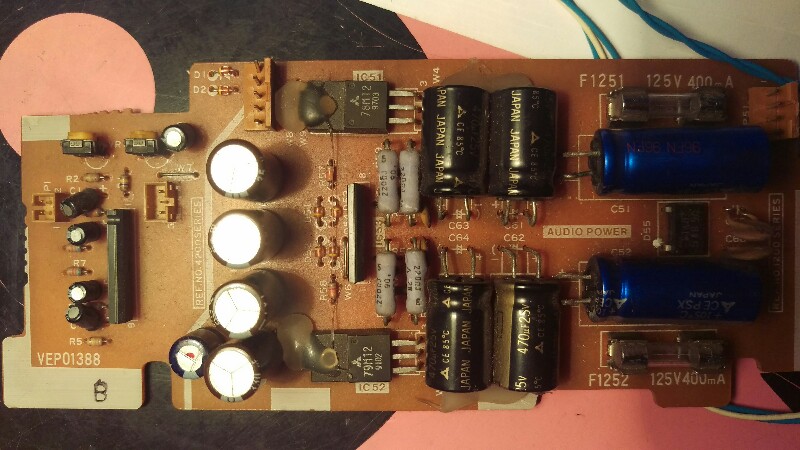

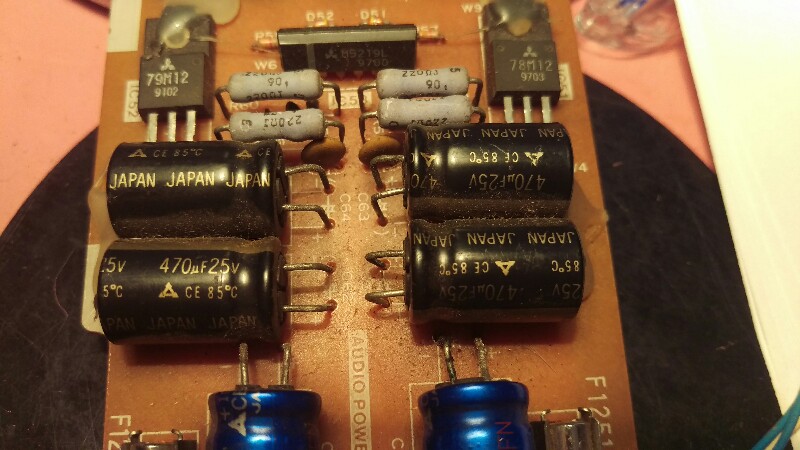

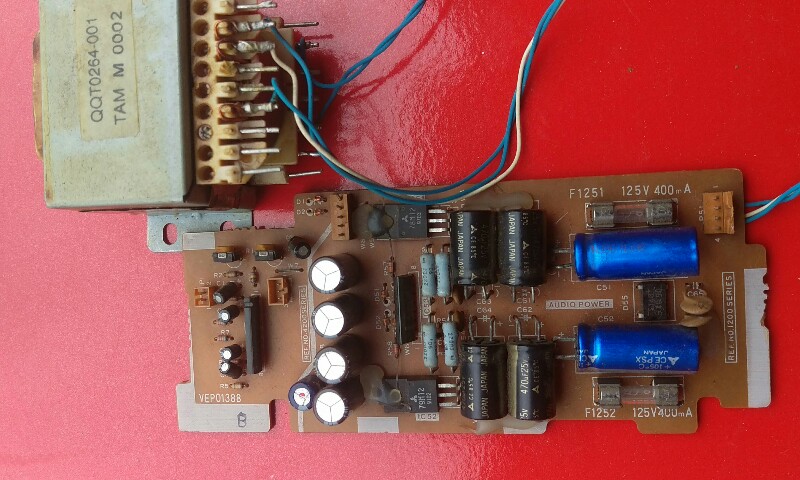

Cái biến áp TAM này thứ cấp 14,5v-0-14,5v. Nó dùng cấp cho phần nguồn cho audio của cdp bác ạ. Vỉ mạch này trong ampli của Nhật hiện đang gắn sẵn hai con 7812 & 7912 . em cấp điện nó ra +- 11,7v. nhưng chân giữa hai con 7812&7912 lại đấu qua một mạch gồm 1 opamp M5219L 4 con diode vỏ thủy tinh nhỏ xíu cùng trở tụ cái này quá tầm hiểu biết của em. Khả năng của em chỉ có thể thay vô đó hai con 7815&7915 và bỏ qua cái mạch opamp này. 4 con tụ sau cầu diode ( hai tụ đấu// mỗi vế. Tụ xanh là 1000uf tụ //tụ đen 470uf. Nguyên bản đầu ra sau ic 78 là 4 con cerafin 16v- 100uf, mấy con tụ màu nâu em cắm vô chụp ảnh thôi. Nhờ bác xem giúp để em nâng cấp nguồn riêng cho opamp cho nó "bằng chị bằng em".
Mạch này ngon đó bác, nó ổn áp rất kỹ, bác sd mạch này cho Opamp luôn đi, không cần thay 7815/7915 để xài +-15v chi nữa. Vì Opamp chạy điện áp dải rộng, 11,7v vẫn tốt. Nếu sd mạch này, vị trí 2 cặp tụ sau ổn áp bác gắn 1 cặp tụ Silmic và 1 cặp tụ Pana 470 (lấy từ trước ổn áp), nếu có cặp Slmic nào cũng 470uF/25v thì thế vào chỗ cặp Pana kia, không có thì để trống cũng được. Còn con diode cầu, bác có thể thay bằng diode Schottky cho tốt.
Nếu vậy là ngon rùi bác nhỉ! Bác bày em cách cấp cho hai con opamp trong 950 nhé. Em xin cảm ơn. Em ko có chuyên môn nên làm phiền bác quá.

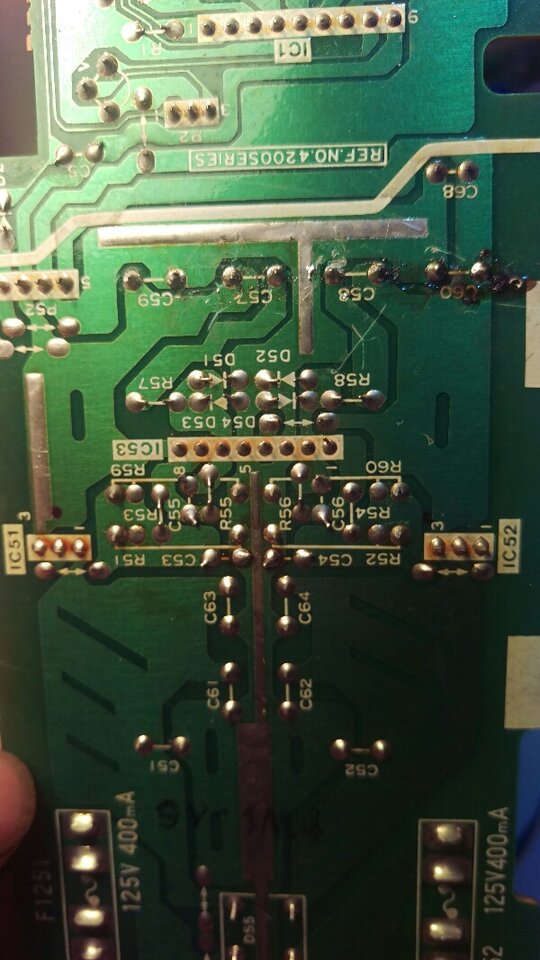

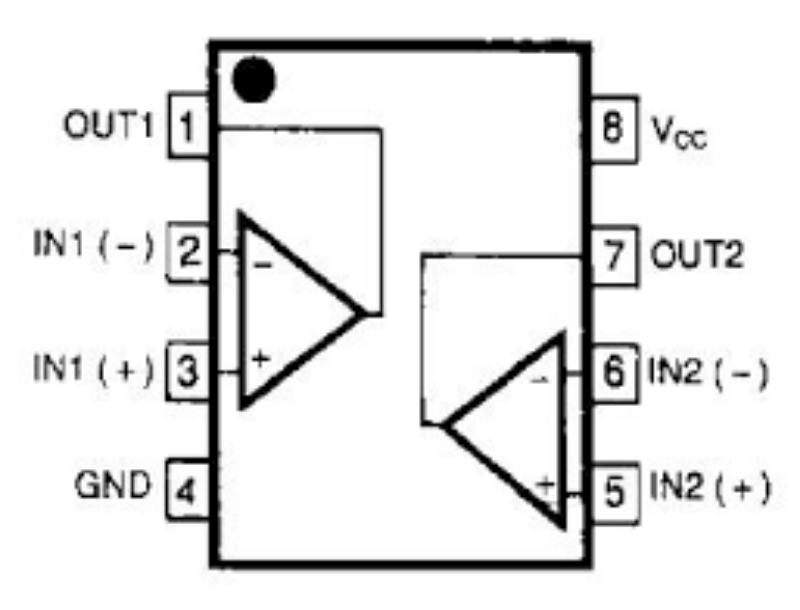

Bác cẳt mạch cấp áp ngay tại vị trí chân 4 và 8 của 2 Opamp, rồi câu hàn dây điện cấp áp mới vào ngay tại các chân này, chân 4 là điện áp âm (-), chân 8 là điện áp dương (+) và mass của mạch nguồn vào mass máy. Công tắc của biến áp rời sd chung với công tắc nguồn của máy luôn. Bác nhớ tháo mấy con trở và cặp tụ ra trước như em đã nói ở phần cấp áp +15v nhé.

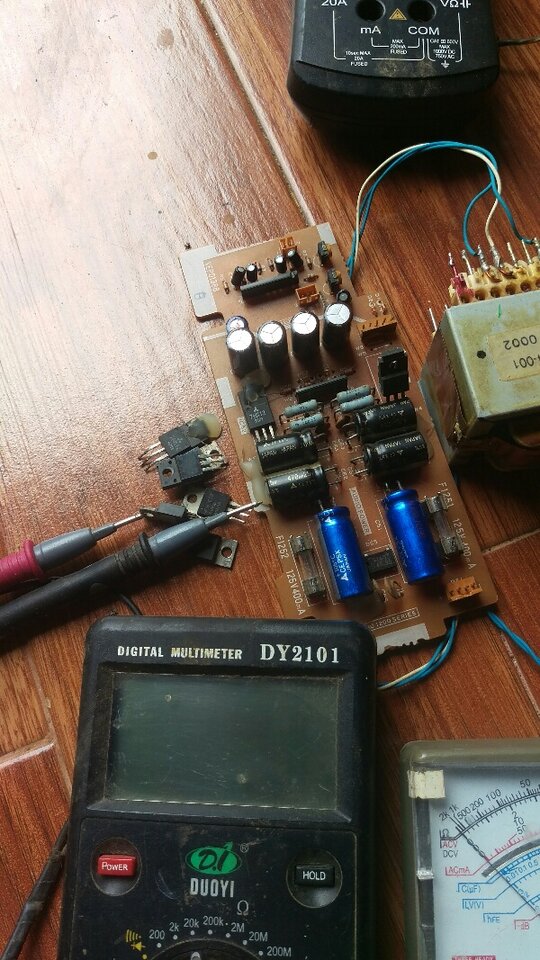

Qua mấy ngày thay tháo đo đếm em vẫn ko làm sao cho điện áp +- của bộ nguồn này cân nhau. Chắc phải gác lại chờ mua ít ic 7812&7912 về sàng lọc thôi bác ạ. Sẵn có bộ đèn làm trước đây cho sony cdp750 (đã chạy tốt nhưng sau đó bị chết 1541)em định gắn vô nhưng con 950 này mạch có vẻ khác 750 bác ạ nên chưa biết đấu thế nào cho đúng.(???) Có một thắc mắc nữa là tín hiệu ra của 1541 là tín hiệu dòng để chuyển thành áp thì dùng điện trở. Từ vỉ mạch cdp tới lưới đèn cách nhau khoảng 15cm nối bằng dây tín hiệu, vậy hai con trở này nên bố trí phía vỉ của cdp hay phía gần cực lưới của đèn thì tốt hơn ạ. ( ít nhiễu) Mong tin !!!! Và nếu xuất đèn ngon hơn thì đỡ tốn tiền nâng cấp cặp ompamp ( nhiều tiền hơn cái cdp 950.) Em xin cảm ơn!
Nguồn đối xứng mà áp lệch nhau là bình thường mà bác, nếu trong khoảng 0,5v thì coi như cũng gần match rồi. Nhiều hãng họ công bố nhiều CDP cũng lệch cỡ này. Cả 2 máy cùng xài chip DAC giống nhau thì cách đấu cũng giống nhau. Bác nên để điện trở đó ở phía đèn nhé. Cái 750 cũ đã bị chết chip DAC, bác có biết nguyên nhân không, và nên cẩn thận với cái 950 này.
Đọc được thông tin này làm mình cũng an tâm mạnh dạn dùng cục nguồn nhật tháo máy có đầu ra 0-6-8-10-12v X 2 ( 2 cuộn độc lập) nhu cầu thì 6.3-0-6.3 . Giả sử lấy cực 6v làm điểm 0v . Đo về cực 0v được 6.7vac .từ cực 6v đo về 12v được 6.9vac . Như vậy là sài nguồn 6.7vac- 0 -6.9vac ( lệch nhau tẹo như vậy chắc được bác zorro nhỉ ) Thanks

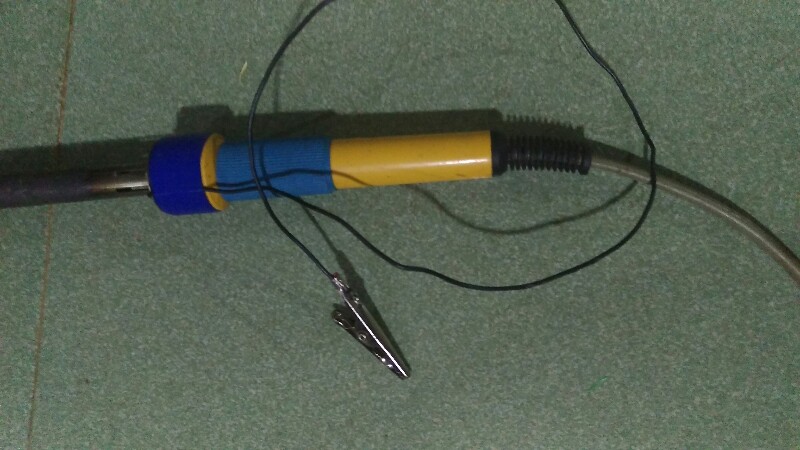

Vậy mà em cứ hì hục tìm cặp cân. Nhưng thôi để đấu đèn luôn cho bằng chúng bằng bạn. Tại lần trước em hàn hai con trở dưới bụng con 1541 luôn nên mới thắc mắc nên cho dây tín hiệu tải dòng hay tải áp. Lần trước chết 1541 có thể trong hai nguyên nhân :Biến áp đốt tim bị rò điện 100v ra vỏ ( mass chung) Đã kiểm tra và khắc phục ; hoặc có thể do cái mỏ hàn em bị rò điện, đo được hơn 50v so với đất, đã thay sợi nung khác. Lần này em nối một sợi dây từ đầu mỏ , trước khi hàn kẹp luôn vô mass máy ( có tác dụng ko bác) vì em chỉ lý sự cùn là nếu mỏ hàn có áp thì nó cũng đã nối mass rồi ko xông vô ic được.
Nhìn cái ảnh trên thấy ái ngại. Đề nghị @tran minh phuong cố định lại các main, bọc kín từng đầu ra khi chưa kết nối, kiểm tra cẩn thận từng đầu ra đầu vào trước khi kết nối. Nói chung là nên cẩn hơn. Chết con 1541 lần trước, với hình ảnh đã xem nhiều khả năng trạm khi thao tác 1 lần nào đó quên tắt nguồn.
Thú thật với bác là chơi cái trò này một vài triệu đồng ko đáng gì nhưng nó ảnh hưởng tâm lý rất bực. Sony 750 mở máy với chế độ chờ, em lại cấp thêm nguồn riêng 5v cho một số ic bằng biến áp nối với dây nguồn tức là khi cắm điện lập tức một số ic được cấp 5v trong khi máy vẫn chưa mở, có chăng nó gây xung đột.(?????????) 950 lần này công tắc nguồn sơ cấp biến áp máy nên em nối // với biến áp phụ nên chắc khả quan hơn. Có vấn đề gì chú ý trong việc cấp nguồn riêng này mong bác cho ý kiến nhé. 950 phần nguồn làm tốt hơn 750 nên em chỉ cấp riêng 5v cho ic cxd1088 thôi vì nghe đâu nó ăn nhiều điện và làm nhiễu các phần khác. Bác góp ý xem cần cấp nguồn riêng cho ic nào nữa ko nhé.
Bác lấy điểm 0v cho nguồn đối xứng vậy là đúng rồi. Bác đốt tim bằng AC hay sao mà cần áp 6,3v vậy? Biến áp có 2 cuộn như vậy thì tách ra được 4 nguồn đốt tim riêng biệt thì ngon đó bác.
Nếu không phải do chập chạm khi làm thì khả năng là dòng điện cảm ứng do cuộn dây nung gây ra. Bác nối với mass đất luôn mới triệt để. Còn nếu máy vẫn hát bình thường rồi ic mới lăn đùng ra chết thì phải coi lại mạch đèn.
Đèn đầu 6c3pi-EB là đèn mới . Đo áp lưới bằng đồng hồ số thì nhảy loạn lên ko đo được đo bằng đồng hồ kim thì ko lên một tí nào hết. Bác giúp em làm rõ chỗ này chứ đấu vô nó hỏng thì buồn. Mạch đèn và đèn bác bạn tặng cũng đã chạy được mấy hôm. Em nghĩ ko có vấn đề gì.

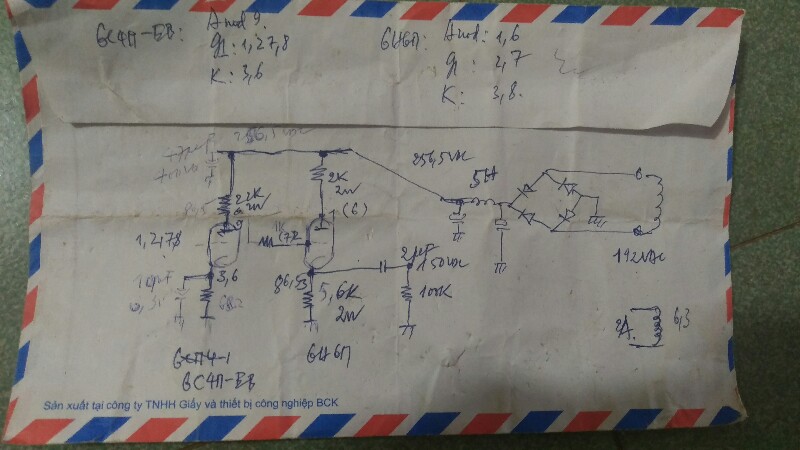

Tui tò mò xem qua cái mạch của bác thấy nếu xài 6C3P mở thì theo mạch vẽ thiếu con trở thoát lưới, thêm vào chổ đó 1 con khoảng 100k nối mass. Trở katot 68ohm? Thay bằng con 200 ohm, Va của nó cân lại khoảng 85v, đường dẫn vào lưới đèn đầu cẩn thận nối tiếp 1 tụ một vài uf để chống áp ngược làm hỏng l kiện bán dẫn trước nó. Ngoài ra tui thấy bác thiếu con tụ ngay chân 6 của đèn sau

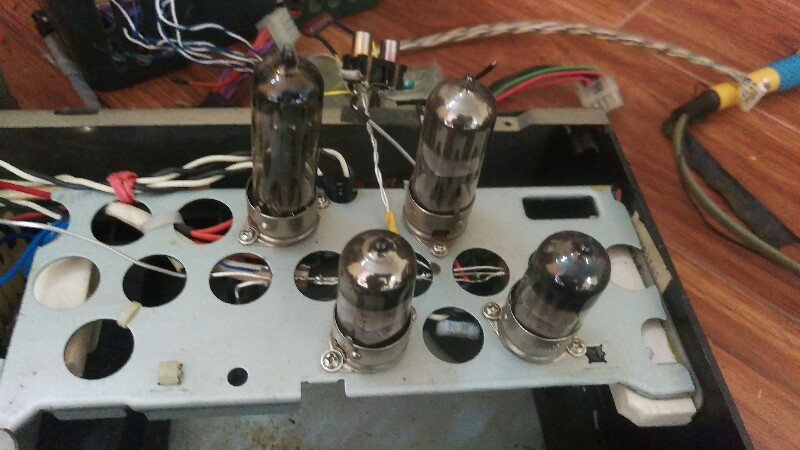

Trăm sự nhờ các bác soi sáng chứ tham gia diễn đàn đã lâu nhưng kỹ thuật thì em mù tịt. Phiền bác phân tích kỹ giúp chứ lần này mà tèo nữa là em bỏ nghiệp đèn đóm lun đó. Con tụ chân 6 của đèn sau bác giúp rõ hơn để em gắn nhé, mạch vẽ vậy nhưng đèn thực tế là ( hình chụp) Mong các bác giúp!!!!!! Mong tin!

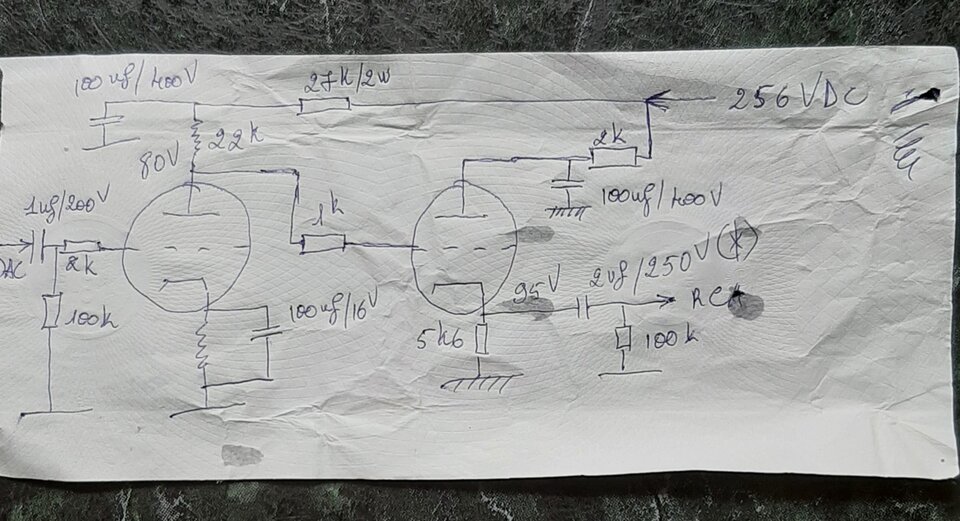

Mạch đệm đậy bác, trở 27k có thể tăng giảm để Va tầng đầu khoảng 80vdc. Mạch mình vẽ tạm , bác chú ý mấy con tụ lọc cao áp di mass riêng nhe tránh ù, ngoài ra ko ù thì thôi nếu ù khó xử lý thì nắn đốt tim DC luôn. Chúc bác thành công
Vâng cảm ơn bác nhé, ở quê nên em hơi khó về linh kiện. Em nắn lọc bằng đèn ez81 lần trước gắn vào khá ổn ko ù bác ạ. Nhưng mạch này lại phải kiếm thêm tụ trở mới hoàn thành được.
Làm mà vướng mấy cái con IC phải cực kỳ cẩn thận nếu ko nó chết bất tử! Mỏ hàn loại cắm trực tiếp 220v rất nguy hiểm. Trên mạch bác thấy có con tụ chắn đầu vào nên dùng ko phân cực nhe nó ngoài những tác dụng trong đó nhằm bảo vệ mấy linh kiện bán dẫn nhạy cảm tầng trc. Bác lắp cho chạy đi rồi muốn nghe như thế nào rồi chỉnh sau
