Mạch này người vẽ có ý đồ là nối trực tiếp tín hiệu từ IC dac vào lưới đèn (lấy điện áp chân IC làm điện áp biass cho đèn đầu, với cách mắc này cần tính toán giá trị trở K phù hợp (dương hơn điện áp biass), dùng như vậy bạn có thể bỏ con trở IV đi). - Ưu điểm của mạch là nối tầng trực tiếp; - Khuyết điểm chưa cách ly khu thấp áp (linh kiện bán dẫn) với khu cao áp (linh kiện tube) > an toàn sự cố chưa cao (mình đang dùng tương tự với IC dac es9018 nối trực tiếp lưới 12au7 không sao) máy hãng người ta thường lắp ở chỗ này 1 biến áp đầu ra làm nhiệm vụ phối hợp trở kháng kiêm luôn biến áp cách ly (dự kiến hết dịch có dây đồng cũng làm thêm cặp ba liên tầng như hãng). Trước mắt vừa chết IC dac, không có biến áp cách ly bạn làm theo: Hi, - Theo mình đánh giá, các máy đời này chưa có chip nhớ quy định quy luật khởi động các IC công tác nên việc sung đột do các nguồn cấp riêng không có (bạn nào biết vấn đề cho ý kiến thêm giúp) - Cấp riêng bao nhiêu nguồn tuỳ hứng (trước mắt cứ thêm 1 cái). Lý sự về cấp riêng nhiều nguồn hay dở bạn có thể đọc ở topic dưới. Khi tham gia topic tớ cũng làm 5 nguồn riêng mặc dù cũng không nghe được khác biệt với 3 nguồn riêng, 1 nguồn; nhưng giải quyết được “vấn đề phong thuỷ”. https://vnav.vn/threads/signalyst-dsc1-dsd-dac-2-5-giải-pháp-cho-nguồn-nhạc-số.52901/page-146#post-2591784
Trước hết cám ơn bác đã phân tích góp ý ( em cũng đã lớn tuổi nhưng lại nhỏ về kỹ thuật nên việc "cầm tay chỉ việc " như vầy rất bổ ích.) Em đã sáng ra nhiều điều. Với 750 do phần biến thế nguồn nhỏ nên việc cấp nguồn riêng rất " phonng thủy" còn với 950 nguồn khá hơn nên em cũng đã cấp thử (đã có sẵn) nhưng thấy chỉ thấy hiệu quả với ic lọc số nên bỏ ra chỉ giữ lại một nguồn cho đỡ rườm rà. Em hiện còn hai bộ fe nhỏ xíu của loa treble mành sony bị chết cao áp ko dùng tới. Bác chỉ em cách quấn biến áp nối tầng luôn để em có việc làm chứ nhà máy em công tác hiện đang "ngủ đông" chờ hết dịch ạ.
Phá ra lấy fe quấn nối tầng có phí ko bác ui. Nó bị mất cao áp nhưng mạch đổ keo AB nên ko kiểm tra được.
Đừng phá, lõi này quấn ba liên tầng không được đâu, Từ A-Z (từ vl đến cách mắc…) biến áp liên tầng nghiên cứu topic dưới (có gì mắc vào topic anh em chung tay làm thôi): https://vnav.vn/threads/biến-thế-xuất-âm-dễ-ẹc-output-transformer-is-too-easy-opt.7483/
Cái này thuộc dòng loa tĩnh điện bác bạn tặng đã mấy lần em tính phục hồi nó nhưng nghĩ đến cái áp nghìn vôn em lại sợ sợ thế nào ấy vì nếu nối vào ampli mà con tụ dỏm, nó xông điện oánh chết bộ sò công suất thì hơn ko bõ hao... Để em nghiên cứu xem.
@tran minh phuong đã đọc hết topic biến áp xuất âm dễ ẹc chưa. Nếu rảnh thời gian, tiếc cặp lõi thì cuốn 1 cặp cho vui; cuốn lần này làm nháp, thực hành về biến áp liên tầng, kêu ra tiếng người là được. Nếu định làm thì : - Không cần tính toán trở kháng làm gì (cứ coi DAC suất dòng trở kháng ra nhỏ ~ 600 - 1000 Ohm). - Với con biến áp này bạn cuốn tỷ lệ 1/1 (số vòng sơ bằng số vòng thứ). - Đã không xem xét trở kháng giờ bạn vẫn phải quan tâm 02 thứ: + số vòng dây: cuốn 2200 vòng sơ, 2200x1.1 vòng thứ, + điện trở thuần cuộn sơ (chỉ quan tâm đến cuộn sơ thôi) 300 - 600 ohm (đây là số liệu test của dự án DSD DSC1 của @hieuvu và sau này là dự án dac DSD dsc 1 của tác @quanghao có kết quả test cũng tương tự). - Cách cuốn: + làm lõi: bạn làm mỗi cuộn biến áp 2 cái khuôn (chia như biến áp bạn đang có những 2 nửa tách rời nhau) + chọn kích thước dây: số vòng cuộn sơ cấp x chu vi trung bình cuộn sơ cấp x điện trở thuần 1m sẽ có điện trở thuần toàn bộ cuộn sơ cấp (chọn từ 300 - 600 Ohm). Dây thứ cấp thì chọn to bé thế nào sao cho đủ cuốn 2200 vòng x 1.1. + cuốn được 2 cuộn riêng rồi lồng lõi EI như lồng biến áp nguồn (ba liên tầng cho DAC o cần khe hẹp vì dòng đc nhỏ). Thế là có đc 1 chiếc biến áp. Cách đấu thì đơn giản rồi sơ cấp 1 chân vào dac chân còn lại xuống mas, thứ cấp thì 1 chân vào lưới 1 chân xuống mass. (Nghe song có thêm việc lắp con trở //, nối tiếp biến áp là hết chò trơi; không hay bỏ đồng nát, chỉ đc nghịch cho vui giết thời gian; mà không có bài nháp thì làm gì có bài thật). Thế đã, nghe hay hay không không phải tại tớ. Cứ làm đi có hứng, chọn đc lõi tốt cuốn kẹp chả hay chia lõi tính sau. Hi hi, vợ mắng không lo việc nhà không phải tại tớ. Ps: cái vụ nối tầng trực tiếp từ dac sang tube phải làm 02 bước: bước 1 làm theo hướng dẫn của bác @minhhp6365 (nối tầng tụ) cho chạy kêu ra tiếng, kiểm tra điện áp chân ouput IC DAC & lưới của tube làm cơ sở điều chỉnh đạt (điện áp biass âm hơn K) mới nối.
Ngày mai em ra chỗ bác bạn xem bác ấy có hai bộ fe của radio telefuken hôm trước em chê nhỏ ko mua fe EI khoảng 35mm Các bác góp ý có nên ko vì "vứt đi thì tiếc để nhìn thì tức" chắc chỉ vài trăm k thôi.
Cái lõi EI 35 bé tí, lại telefuken sản xuất năm ơ kìa cũng gỉ hèn thì hơn gì cục sắt đang có, mua phí tiền (kể cả vài trăm K). Hi hi, đường còn dài mà, đã gọi là “làm nháp” giết thời gian thì cứ làm bằng cái gì mình có. Cứ mua lạng dây 0.1 hay 0.12 (tính theo đề xuất trên) làm nháp lấy cái nghịch đi đã.
Mấy hôm nay bận quá không online. Bác chịu khó chỉnh lại theo sơ đồ của bác minhhp6365, sẽ an toàn cho chip DAC và cả máy. Bác cứ làm và cho hoạt động thời gian đã, sau đó thích thì nâng cấp linh kiện tốt hơn sau. Máu thì bác làm biến áp liên tầng như bác Ngoc2 tư vấn. Con tụ trước lưới đèn đầu đó, nếu bác có loại áp thấp hơn 200v (100v chẳng hạn) thì càng tốt bác nhé, âm thanh sẽ tốt hơn.
Cái DAC end AD 1865 nhà em vừa rồi do sơ ý khi rút dây AV chuyển qua pre khác k tắt nguồn DAC dây AV trạm vào chasi pre làm tèo em 1865 .em buồn thúi ruột . Mua con mới thì cũng khó mà bỏ nhìn cái boar lk chọn lọc kỳ công lại tiếc . Cái DAC này bị lần này là lần 2 rồi .Ngày mới giáp do tụ cũ rò nguồn xuống mass cũng tèo Con 1865 . Chắc đợt này tìm được 1865 mới cũng phải thêm con tụ cho an toàn. Thanks bác zorro & minh6365.
Vâng để em lục lại vốn liếng xem có con nào áp thấp ko. Nhưng coi bộ khó vì lúc làm phân tần loa em chỉ mua loại 400v.
Luôn tiện thì bác giải thích giúp em chút: Dây av chạm vỏ máy thì sao lại chết ic ạ. Thắc mắc biết hỏi ai ! Em xin cảm ơn. Ko biết diy - mod xong lúc đóng điện có cần nhang khói rượu thịt gì ko. ( vì em thấy mấy công trình lớn của nhà nước khởi công hay đóng điện đều nhang khói nghi ngút ).
Nó cụ thể thế này .DAC không tắt nguồn nó đang ở chế độ đang hoạt động .1 dây AV bị chạm vào chass là lõi giữa của dây AV có tín hiệu và phần ngoài của jac mang cực mass .vô tình nối mạch với nhau làm tạch con 1865 .( mọi lần mình thay pre hay tắt nguồn DAC rồi mới rút dây cắm chuyển qua pre khác . Nhà có mấy cái pre thỉnh thoảng chuyển qua lại thay đổi chất âm cho mới cái tai . Lại cảm thấy hay ). Bác thử quấn biến thế liên tầng cho DAC đi cho mình đu theo với
Em dốt kỹ thuật nên nhận xét bừa theo hiểu biết cá nhân, mong các bác có kỹ thuật vào làm rõ nhé. Đối với cdp thì thoải mái dây av chập vỏ cũng ko sao - cái này em hiểu qua thực tế hàng chục năm chơi em chưa bị hỏng một cdp nào do chập av. Cháy nhà nguyên nhân 100% là tại Lửa - nội trở ngõ ra của nó hàng trăm ohm mà áp nuôi lại thấp thì "Lửa" sinh ra có đủ làm nó cháy. Ngõ ra là tín hiệu xoay chiều đi qua tụ xuất âm thì cùng lắm khi chập, con tụ xuất sẽ là tải và ic vẫn an toàn. Các bác vào " chém" giups mấy nhát cho em học hỏi nhé. Em xin cảm ơn!
Anh em có làm cái gì cũng nên ráng thực hiện trên nguyên tắc " dùng cho người không biết xài"! Dây tín hiệu mà đụng vào vỏ máy mà gây hậu quả thì nên k tra thật cẩn thận lại. Dùng đ hồ đo thật kỹ các đường in, out vỏ máy...xem có rò DC hay AC (nhiễu, tự kích) ko? Ngay cả khi cái đó đc rồi cũng phải k tra luôn khi tắt mở công tắc máy, từ DAC pre pow amp..., mà ko cần tắt VOLUME có bị bụp bụp ko mới OK. Bác TMPhuong, bác nên làm 1 cái dĩa CD chép vài tần số để thử máy 100hz 400hz 1khz 10khz ..., tùy từng mạch khi giải mã ra analog có biên độ tín hiệu bao nhiêu để căn cứ theo đó mà bias mạch đệm tube.
Tạm có gì xài đó bác, áp cao hơn an toàn hơn. Zorro ơi tụ a để 200vdc vì muốn thật an toàn cái áp anot ở đèn đầu 80v rồi nên muốn tk gấp đôi. Chất lượng âm thanh chổ này nó phụ thuộc nhiều vào chất lượng tụ và bias đèn đầu
Được các " đại thụ " vô cho ý kiến em đã học được nhiều điều. Tới lúc này thì em khẳng định 90% nguyên nhân chết ic của em là do rò ac 100v ra mass máy.Nếu đơn thuần chỉ có cdp ( nguồn điện dùng qua bacl ) thì khả năng rò ac ra mass chắc ko sao - vì ko có chênh áp nội bộ máy. Nhưng đây lại thêm mạch đèn (của em bị rò biến áp đốt tim )cao áp mấy trăm vôn thì lúc này nó ra răng em lý luận " hỏng nổi"... Xin các bác cho mấy dòng nhận xét ạ. Em xin cảm ơn!
Em diy loa cũng dùng cái app phát tần của điện thoại còn cho mạch đệm thì ráp chạy xong nhờ các bác tư vấn tiếp nhé. Em xin cảm ơn!

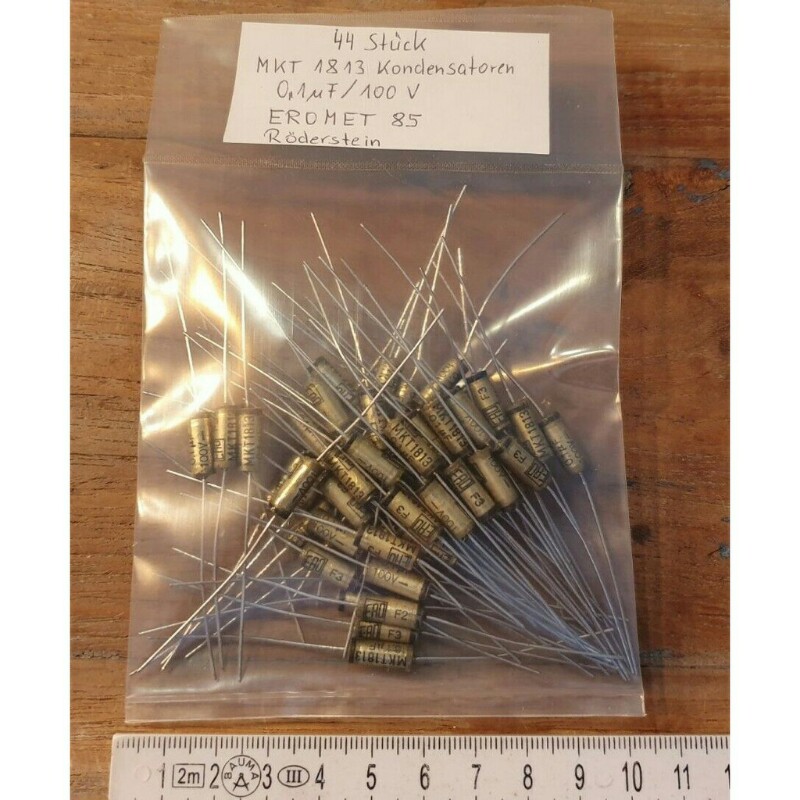

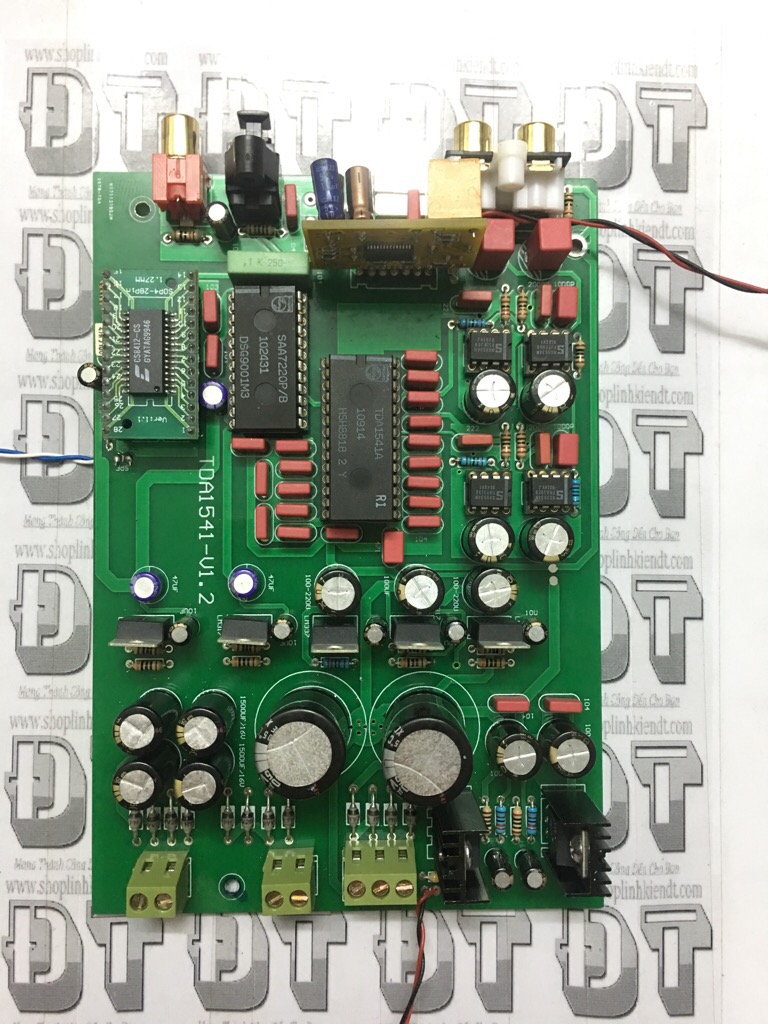

Mấy hôm nay bận wá nay em lại tiếp tục sự nghiệp mod : Em dự định mua 14 tụ này về gắn cho tda 1541 nhờ các bác chung tay góp ý nhé. Với giá 22k một con các bác ạ, bác nào nghe qua hay biết về nó rồi cho em mấy lời nhận xét nhé. Tụ ERO MKT 0,1uf 100v. Em xin cảm ơn.
Dựng đứng lên bác ạ. Bác dùng qua chưa ạ ? Hoặc nếu ko vừa thì lộn đầu dưới lên - trên xuống. Chỉ ngại ko biết có hay ko thôi, mong các bác góp ý nhé!
Bác mua wima là xịn rồi. Quanh chân con 1541 cũng nhiều tụ lọc nhiễu mà lắp đống kia thì nhìn khủng lắm.
P Em tra mãi trên goo mà ko thấy bác nào dùng loại tụ khác ( cứ loại vuông dẹp) em bèn nảy ra ý định chơi tụ tròn cho nó máu . Trước mắt có thể khó thi công ko biết tiếng nó ra sao ???
Em search nhanh trên mạng hầu như chỉ dùng wima là tốt rồi. MKT 1813 bác nên dùng để lọc nguồn cho dễ thi công
