Chào các bác. Em mod con CDP Sony 790 cỏ của em bắt đầu là nâng cấp tụ sau ổn áp B1274, em thay mấy tụ 220uF-16V thành 330UF-25V thì 2 con B1274 nóng hơn, em phải gắn cặp thêm miếng nhôm lớn cho con B1274 đang có sẵn miếng đồng giải nhiệt; trong 2 con này có 1 con không có miếng giải nhiệt. Con không gắn cũng nóng luôn nên em gắn thêm cho con này 1 miếng đồng tháo từ bo cũng của Sony bị hư. Vẫn còn quá nóng, để tay vào 10 giây là phải rút tay ra. Em đành phải hạ con tụ xuống giống như thông số cũ nhưng tụ này có hình dáng bề thế hơn con tụ Zin (220uF-16V), tụ này có màu tím, tụ Zin có màu nâu. Cả 2 con B1274 vẫn còn nóng quá, nó nóng đến mức CDP chạy khoảng 3 bài là tiếng loa bị rè rè. Em lại tiếp tục thay mấy con tụ trước con B1274 luôn nhưng nó vẫn nóng như vậy. Bí quá em xin cầu cứu các bác giúp em "hạ sốt" 2 con này dùm em. Àh! em quên nói rõ là em đã mod con CDP này rồi, em bỏ qua hết OPA và thay vào đó là phần Buffer chạy 2 bóng 6N2P của Nga. Tiếng em nó dày hơn thấy rõ, 3 dãi đều tốt, chỉ bị 2 con B1274 nó hành em hơn nửa tháng nay, các bác đã từng trãi nghiệm vụ này làm ơn giúp em với.
Bạn kiểm tra kỹ lại toàn bộ trình tự thay tụ và các mạch xung quanh, khả năng khi thao tác đã hàn nhầm gây chạm chập hoặc hở mạch ở phần nguồn, việc thay tụ lơn hơn 100Mf không bao giờ là nguyên nhân làm nóng 2 con B1274, do mạch in rất sát nhau nên việc làm chạm chập mạch rất dễ xảy ra
Cám ơn bác Khuehn, bác chẩn đoán phần này em thấy coi bộ có lý; vì khi hàn em hơi vụng về, có thể là bị dính mạch hoặc tróc mạch, có khi em tuốc dây làm rớt mấy sợi đồng li ti trên mạch nữa. Cám ơn bác đã giúp em cách khắc phục, tối nay em sẽ kiểm tra lại như bác đã hướng dẫn. Àh! sao giờ này bác còn Online vậy ? không dự đại lễ 1000 năm Thăng Long sao ?
Mình đi làm bình thường chứ, đại lễ là của nhân dân những người nhàn rỗi, mình là người làm công ăn lương mà có rảnh thì lại loa đài chứ tránh chỗ đông người
Hic. Không xong rồi bác khuehn và các bác ơi! Em đã kiểm tra rất kỹ trên mạch rồi ko có chỗ nào bị chập. Em cũng vừa phát hiện con IC 5 chân M5293 gần chỗ con B1274 (3 chân) nó cũng nóng khủng khiếp quá, nóng nhanh hơn con B1274 luôn. Em chụp ảnh và có chú thích, nhờ bác khuehn và các bác có đi qua giúp em với. Trong ảnh có mũi tên màu đỏ là con gì đó giống cầu chì (2 chân), có lần nó đã bị đứt khi em thao tác "chọt" và "rút" trên chân con DAC AD1860; ko biết nó chạm gì đó làm đứt con cầu chì này rồi em mới lấy 1 tao của dây điện quấn vào thay giống như thay cầu chì vậy (vì em mua con khác không có, nó có ký hiệu N03). Con IC M5293 có mũi tên màu vàng, con này là nóng dữ nhất. Có con nào thay thế tương đương con M5293 bác chỉ dùm em luôn. Cám ơn các bác nhiều.
Bạn đã làm chập mạch hay quá tải gì đó nên dẫn đến hỏng linh kiện trong mạch nguồn rồi, con IC 5 chân M5293 nóng khủng khiếp thì là nó đã hỏng, cái con gì đó mình không biết ký hiệu N03 bạn nối tắt nên thay đúng loại hoặc tương đương thì mới giải quyết được.
Vậy là tiêu rồi con CDP cỏ vừa được nâng cấp của em Em ở TP nhỏ vừa được công nhận chưa tới "ngày sinh nhật" lần thứ I nên không dễ gì kiếm được 2 con linh kiện này để thay thế; chỉ hy vọng tìm con tương đương thôi nhưng cũng chẳng biết tương đương với con gì mà tìm. Thôi đành cho em nó nằm "phơi thây" chờ các bác tìm cách cứu giúp. Cám ơn bác khuehn nhiều nhé!
Hiện trạng thế nào? có chạy dc ko? nếu chạy được mà nóng thì đằng khác, chưa chắc chêt IC đâu. Cắm điện đo nhanh các giá trị điện áp. Nếu các điện áp ra đảm bảo hoặc sai lệch tí xíu thì check lại các điện trở và tụ lọc nhiễu có thể bác đã không làm chạm chập gì nhưng đôi lúc mạch lâu ngày bác tác động vô vô tình làm hở mạch một chân linh kiện nào đó cũng không chừng.
Ah! Vậy là còn hy vọng, nó còn chạy được bác ơi! Đo điện thì thấy nó sai so với giá trị ghi trên bo. Như ở vị trí dưới mũi tên xanh lá, phía trước con B1274 có ghi +8V1, nhưng đo thì nó tới +12V24. Còn chân giữa của con B1274 (trong ảnh thì nó nằm ngoài) đo là +7V7; trong khi chân giữa con B1274 nằm phía trong đo được +5V1. Bác chỉ giúp dùm con tụ lọc nhiễu nằm chỗ nào vậy bác ?
Vậy em chuẩn đoán cỡ 90% IC còn xài được nóng do điện áp thôi, kiểm tra điện áp vào của các IC trên từ đâu cấp tới? sai thằng nào thì xử thằng đó sẽ ra hết. tạm thời bác không nên cắm điện nữa mà kiểm tra rà soát lại tất cả.
Chưa ổn nữa các bác ơi! Em rờ đầu mấy con IC gần con M5293 thì cảm giác nó hơi "ấm đầu" thôi chứ chưa đến nổi "sốt nặng". Tiếp tục thử bằng cách tháo dây bản dẹp nối từ bo vào bảng điều khiển, cho chạy thử thì hết nóng mấy con em đã nói, nó chỉ ấm ấm thôi. Trên bo này có 2 mạch dây bản dẹp, 1 cho mắt đọc và 1 cho bảng điều khiển, em chỉ tháo dây của bảng điều khiển thôi. Như vậy có khi nào bảng điều khiển bị chập gì ko các bác ? Chẩn đoán giúp em với.
Đồ bán dẫn mà bác mod không thèm coi schema thì em cũng sợ bác thật :mrgreen: , đi vòng vòng 1 hồi em đoán máy bác chẳng bị hư gì cả mà khả năng nhiều là bác gắn ngược cực của mấy con tụ lọc nguồn mà thôi . Bởi nếu phần cơ hay tín hiệu có sự cố thì máy chả chạy được tí nào đâu . Mà mấy con tụ xịn rã máy cũng đáng nghi lắm, chắc gì nó đã không bị rỉ sau mấy chục năm phơi sương gió ngoài bãi đồ cũ ? Theo như sơ đồ em thấy có 1 nguồn chính cấp +-5V cho toàn máy ( ngoài ra còn mấy cái lẻ tẻ cấp cho màn hình... kệ xác nó đi ) , con IC202 ( 5293 ) dùng cho mục đích standby ? Đầu tiên bác đo nhanh dùm em mấy điện áp trước khi ổn +-10 có đúng không đã ? nếu đúng rồi thì xác định các tụ lọc nguồn C209 và C210 sau ổn áp đã được hàn đúng phân cực chưa ? áp sau nắn có đúng +-5V không ? Nếu làm hoài không khắc phục được thì tháo vứt hết đi rồi thay bằng vài cặp 7805/7905 cũng được. Chúc bác thành công
Bác nói có lý lắm nhưng chắc bác chủ thớt đã check cái này rùi, hình em thấy có một con tụ to nằm bên tay phải sao hướng cực lại ngược lại ko biết :roll: bác chủ check lại nha. còn phần tín hiệu khó mà chập lắm, nếu cẩn thận bác có thể vệ sinh bằng máy nén khí và sấy khô.
Cám ơn bác Via và bác Tuấn, tối nay em sẽ kiểm tra lại như 2 bác hướng dẫn; vì hiện nay em đang ở chỗ lo kiếm "khói" để chơi Audio , còn nhà em thì chỗ khác. Hic Bác Via nói cũng phải, sao em ko kiếm sơ đồ mạch để mod cho nó dễ hé! Em chỉ lo kiếm sơ đồ của con DAC thôi; mod xong phần Buffer, hứng chí em làm luôn mấy con tụ bé bé, thay bằng mấy con to hơn cho nó thay đổi thêm chất âm, nào ngờ nó dỡ chứng :mrgreen:
Có sơ đồ thì chữa ngon rồi, cái con IC 5 chân M5293L là con cấp nguồn cho màn hình nếu màn hình diplay còn chạy (sáng có chữ số) thì nó chưa hỏng, mạch nguồn còn chuẩn điện áp thì có thể có tụ lọc trên tải của nó bị dò (các tụ lọc nằm trên mạch nối với cực C của B1274)
Em đã tiến hành đo nhanh theo shematic của bác Via gửi tặng, kết quả những chỗ ghi +-5V thì đúng, còn những chỗ ghi +-10V thì đo là +-12V24. Trước ổn áp cũng là +-12V24. Em đo tiếp tới con IC M5290P (16 chân) cũng vậy, thay vì +-10V hơn thì nó lại +-12V24. Cẩn thận hơn lại đo chỗ con IC này lần nữa, do run tay em đã chọt đũa đo từ chân 16 đụng chân 15, kết quả toàn bộ khu vực này và khu vực lân cận không còn Vol nào Ráp lại, nhấn công tắc, điện vô BA, còn màn hình thì tối thui và phần cơ cũng im re luôn Chắc đi đứt rồi con M5290P, các bác làm ơn giúp em để em tìm con khác tương đương mà thay thế, chứ con này ở tỉnh lẻ chỗ em thì khó mà tìm được.
Chưa hẳn con này đã chết, dò lại Vcc đi mạch bảo vệ ngắn mạch tác động rồi nếu đo Vcc = 0V thì chính xác mạch bảo vệ tác động, khắc phục lại và kiểm tra áp ra mới khẳng định con này chết hay sống.
Em có đo Vcc rồi, đồng hồ nhảy lung tung nhưng nó ko=0 mà là >0 (Vcc=+0.18V) . Còn mạch bảo vệ thì em chưa biết, nhưng có lần do em làm chạm mạch nên mất nguồn cũng chỗ này, dò ra thì phát con IC 2 chân giống cầu chì bị hư, em tuốt sợi dây điện lấy 1 sợi nhỏ gắn vào. Lần này thì tháo ra đo, dây đồng vẫn còn nguyên mới tiêu em chứ! Có khi nào nó bị chết mấy con 3 chân gần đó ko hả bác ?
0.18 chỉ là áp rò thôi. mạch bảo vệ nguồn đã tác động rồi, phải khôi phục Vcc lại đã. bác tìm coi Vcc được cấp từ đâu qua những gì sẽ tìm ra thôi. đơn giản mà. kiểm tra D02..D05 trước nha bác
Đúng như bác đã phán, con M5290P chưa chết, em dò tìm và phát hiện có 1 con IC cầu chì thứ 2 nữa; ký hiệu là N25w, tháo ra đo thì mới biết là nó đứt "chì". Em đã xin được bo cũ rồi tháo ra gắn con khác vào nó chạy lại như cũ. Nhưng khổ nổi con M5293 và 2 con 2SB1274 nó vẫn nóng như cũ, tức quá em phục hồi nguyên bản 2 con tụ sau ổn áp. Hic nó vẫn ko hạ sốt các bác ơi!

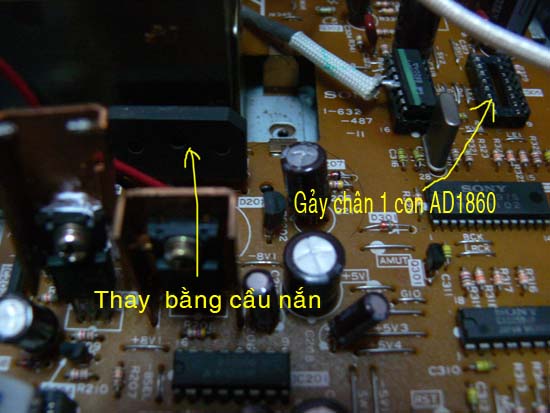

Thế là xong bác Tuấn ơi! Đúng như bác đã nói, nguồn đầu vào hơi cao nên em đã quyết tìm cách khắc phục. Em đã thay 4 con diot nắn ra 12V thành 1 con cầu nắn 4 chân; điện từ >14Vxx xuống còn >11Vxx. Mấy con bị sốt nặng đã được hạ nhiệt 1 cách êm xuôi, nhưng than ôi hết bệnh nầy lại phát sinh bệnh khác. :cry: Để chạy không cho ra amp thấy nó ổn quá mừng muốn xỉu, nhưng bật amp lên thì chỉ có tiếng ù, toát mồ hôi hột; không biết cái gì nữa đây ? Lại tới amp ? không phải vì em đã thay con CDP khác thử, thì ra là lại chính là con CDP em đang mod. Kiểm tra đủ thứ mới phát hiện là lúc em tháo DAC ra để kiểm tra và gắn vào vô tình bị gảy hết 1 chân số 1; Thế là đành đẩy xác em nó qua 1 bên chờ khi tìm được DAC khác để thay
Gãy đến mức không thể khắc phục được hả bác? Dòng nhỏ nên không cần tiếp xúc tốt lắm đâu. thử tìm cách nối thử xem!
Vô phương cứu chữa rồi bác ơi! chân số 9 nó cũng bị lung lay, em xoay qua xoay lại rồi cũng rớt ra luôn. Gảy ko còn chỗ hàn rồi, có lẽ do em quá cẩn thận nên nó mới vậy. Sau khi hàn socket 16 chân em đã rửa mạch bằng nước nhựa thông loãng, khi khô lại giống như keo, em có biết đâu nên khi tháo DAC ra kiểm tra thì nó dính cứng quá nên gảy hồi lúc nào cũng ko hay. Đây cũng là phần đóng học phí cho những lần sau vậy; chắc em phải lấy cái bo mạch của con còn lại thay vào vì em còn 1 con SONY 790 cũng giống y hệt. Con này em đã lấy làm mẫu đối chứng âm thanh khi nâng cấp ấy mà, bây giờ thì đã biết sau khi nâng cấp buffer đèn thì tiếng nó dầy hơn, em đã hài lòng với cách nâng cấp này rồi. Không sao bác ơi! đây là con nâng cấp đầu tiên mà, nó đã cho em nhiều kinh nghiệm khi thao tác, giúp mình có được kinh nghiệm là phải thật cẩn thận, tỉ mỉ hơn; nhất là khi hàn phải thật khéo và nhanh tay, cái mạch này của em nó cũng te tua vì do hàn quá vụng về; mạch thì bong tróc, ba dớ của chì và những sợi dây đồng do em tuốt nó dính tùm lum trên mạch, chính vì thế nên nó mới phát sinh hết bệnh này rồi bệnh khác tái phát và cuối cùng ngủm luôn. Em sẽ tiếp tục với những con khác nữa, chắc sẽ hoàn chỉnh hơn; em vẫn còn dự trữ mấy em CDP cỏ dạng này, không nhiều lắm, cỡ chừng hơn chục con nhiều hiệu khác nhau đang chờ em nghịch tiếp :mrgreen: Cám ơn bác đã tham gia tư vấn, chắc bác còn phải tư vấn giúp em "dài hạn"
