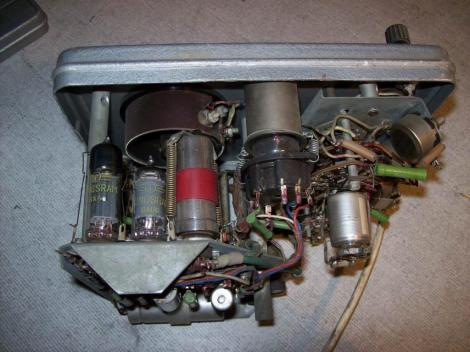

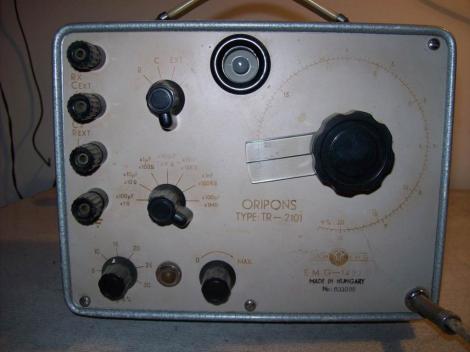

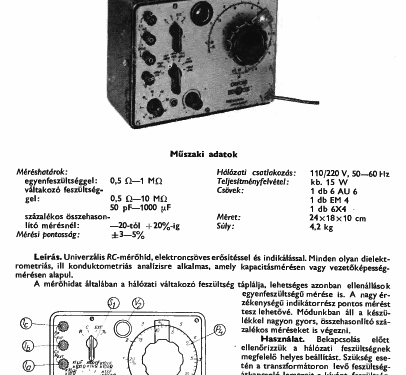

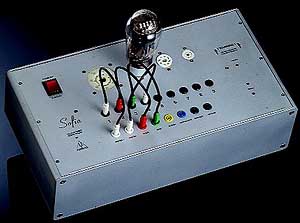

Trong quá trình lọ mọ, em kiếm được 2 cái máy đo trở, tụ của Hung còn làm việc tốt. 1 cái em để nguyên, 1 cái phá bung ra mod lại, thấy biến áp và bóng của Tungsram khá ngon. Định chế ra 1 cái máy thử đèn cho nó toàn tube. Máy dùng 3 nguồn điện 127-220V-240V. Các bóng sử dụng: 6AU6 ( 5 cực), 6X4 ( nắn), EM 4 ( hiển thị màu xanh lá cây hình đồng xu). Các cao thủ có cao kiến gì vào đây chém gió hộ nhé. Thanks :lol: :lol: :lol:
Cảm ơn cụ pointed cung cấp cho 1 số phương án rất hay. Em xin mạn phép post lên đây 1 phương án đơn giản để các cụ bóng bàn ạ

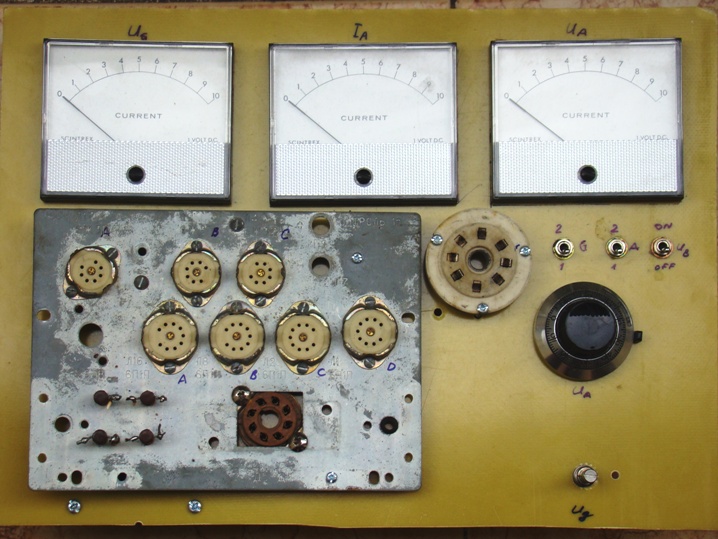

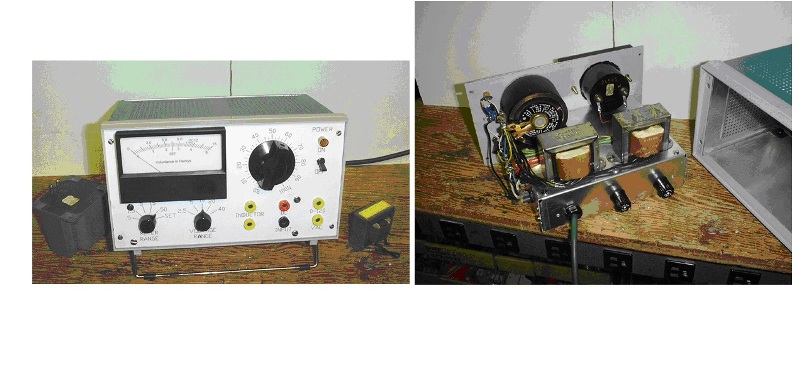

Em đã làm 1 cái rồi, nhưng to quá ( 320x250x80) nên muốn làm 1 cái xách tay 230x175x150. Nhờ các bác giúp chút ý tưởng. Thanks
Bác tranguyennguyen đang DIY cái zì zậy , em ngó ngược ngó xuôi mà không hiểu , nhân đợt DIY và mod miếc mấy cái này , một công đôi ba việc , bác làm luôn cái trong hình dưới này luôn cho đủ bộ đo đếm , cái đó để đo hén rỳ !
Em định làm máy đo độ hỗ dẫn ạ. Chân đèn chọn mấy loại thông dụng 7, 8, 9 chân, đưa ra nối bên ngoài máy. Nguồn cả 3 loại trong máy, chỉ đưa đầu ra bên ngoài đo điện áp. Mới nghĩ được như thế, các bác góp ý tiếp nhé. Bác nào có sơ đồ nguyên lý máy đo độ hỗ dẫn cho em xin luôn. Còn máy đo Henry em dùng cái UT 602 thấy cũng tạm. Khi nào cần thật chính xác thì chơi nối vài máy: máy phát, khuyếch đại, Volt kế, Amper kế là xong. Thanks
Vụ máy đo đèn này cũng hay đấy, em thử kê ra một số thứ đếm được nhé: Chủng loại đèn đo được đáp ứng một số loại loại bóng thông dung nhất có thể như: đèn nắn điện đơn, đèn nắn điện kép, đèn ba cực đơn, đèn ba cực kép, đèn bốn cực đơn, đèn 5 cực đơn, đèn 3+5 cực... 1. Phần nguồn cấp cho đèn 1.1. nguồn đốt tim (xoay chiều cho nó đơn giản): 1v, 2v, 3v, 4v, 5v, 6.3v, 7.3v, 7.6v, 12.6v, 15v, 30v...dòng tối đa 4A (cho 6c33c/811) 1.2. nguồn cao áp một chiều cho anode: 0 -> 500v 1.3. nguồn cao áp một chiều cho G2: 0 -> 500v 1.4. nguồn thiên áp lưới đèn cho G1: +50 --> -100 Kèm theo thiết bị hiển thị áp cho 1.1, 1.2, 1.3, 1.4; hiện thị dòng cho Ia: kiếm mấy cái kit hiện số vô cấp cho dễ đọc, sau này tiến lên hiện đại ta tìm cách cắm sang PC vẽ ra đáp tuyến thực cho brồ như cụ nonew làm ở đây http://www.vnav.vn/forum/viewtopic.php?f=9&t=8845 2. Về các liên kết cơ khí, điện đèn với máy đo bao gồm đế và chụp: (em xếp từ kích thước to đến nhỏ và để tên một số bóng thông dụng cho dễ hình dung) 2.1. đế 7 chân tăm (cắm quá nhiều loại luôn) 2.2. đế 9 chân tăm (cắm quá nhiều loại luôn) 2.3. đế 9 chân lớn (cắm 6P45P, 6D22S...) 2.4. đế 8 chân loctal (cắm 4P1L, 7N7, 2I27L...) 2.5. đế 8 chân octal (cắm quá nhiều loại luôn) 2.6. đế 4 chân to (cắm 300B, 811...) 2.7. đế 5 chân to (cắm 807, fd422...) 2.8. đế 6 chân to (cắm 1625) 2.9. đế 7 chân to (cắm 6c33c, 4D32,.....) 2.10. đế 8 chân to (cắm gu50, gu19...) 2.11. chụp cấp áp anod cho các loại đèn có núm Em cứ tạm vẽ nháp ra qui hoạch thế đã, chi tiết mạch mũi tính sau nhưng phương án bác đưa ra (lỗ và dây cắm tuy thủ công nhưng là đơn giản và hiệu quả nhất đấy)
Em định làm đơn giản trước, đáp ứng được 80% số đèn phổ thông: 1. Phần nguồn cấp cho đèn: 1.1. nguồn đốt tim ( 1 chiều chỉnh nấc, dùng LM337K Steel loại sò sắt 5A): 5v, 6.3v,12.6v ...dòng tối đa 1A. Dòng lớn hơn hoặc áp khác ( như cho 6c33c/811, 30P1P) dùng nguồn ngoài; 1.2. nguồn cao áp một chiều cho anode: 0 -> 500v; 1.3. nguồn cao áp một chiều cho G2: Cái này nối trở lên A hoặc nối đất; 1.4. nguồn thiên áp lưới đèn cho G1: +50 --> -100; Kèm theo thiết bị hiển thị áp cho 1.3; hiển thị dòng cho Ia lắp luôn trên máy bằng đồng hồ kim; Các điện áp khác đo ngoài, có đầu chờ cho mấy cái kit hiện số vô cấp cho dễ đọc, sau này tiến lên hiện đại ta tìm cách cắm sang PC vẽ ra đáp tuyến thực. 2. Về các liên kết cơ khí, điện đèn với máy đo bao gồm đế và chụp: (em xếp từ kích thước to đến nhỏ và để tên một số bóng thông dụng cho dễ hình dung) 2.1. đế 7 chân tăm (cắm quá nhiều loại luôn) 2.2. đế 9 chân tăm (cắm quá nhiều loại luôn) 2.3. đế 8 chân octal (cắm quá nhiều loại luôn) 2.4. đế 8 chân to (cắm gu50, gu19...) 2.5. chụp cấp áp anod cho các loại đèn có núm Các loại đế khác đành cắm rút. Các bác bóng bàn tiếp giúp em nhé. Thanks

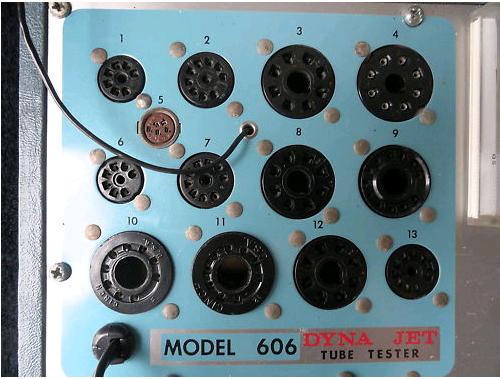

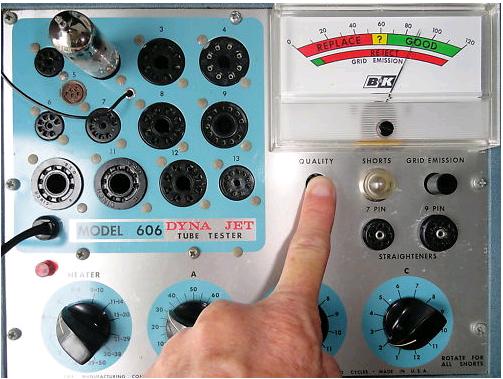

Một cao thủ khuyên em nên mua máy BK 606. Trên ebay 1 bid kết thúc cách đây mấy tháng giá có dưới 100 USD cả ship ( nội địa Mỹ), nhưng chắc em tham khảo rồi tự DIY, có thể đắt hơn nhưng thú vị hơn. Các bác tham khảo hình nhé :mrgreen:
Em cũng đang cần module socket cho máy đo đèn, nếu các bác có làm thì cho em theo. Ta nên làm từng module nhỏ thay vì bày tất cả socket lên trên mặt máy, tón diện tích và không hiệu quả. Từng module sẽ chứa khoảng 3 đến 4 loại socket, gắn kết module socket với máy đo bằng connector chuẩn (khoảng 12pin là đủ) Như vậy sau này có nâng cấp phần cứng, ta vẫn có thể làm thêm nhiều module socket để đo nhiều loại đèn hơn nữa mà không cần can thiệp khá nhiều vào cơ khí. Em khoái DIY hơn vì nhiều cái máy mua sẵn không làm được. P/S. Máy đo đèn "hàng hãng" em chỉ kết nhất chú Л3-3. Bác nào thấy ở đâu có thì chỉ em với.
Ý của bác hay quá, làm tiếng táp như táp bắt đèn của bác gà. Bác có sơ đồ nào hay hay post lên cho em tham khảo. Thanks

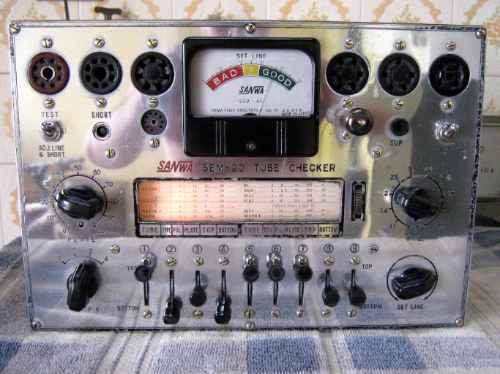

Tôi có schema Tube tester Sanwa SEM-20 và Health TC-2. Tôi chụp hình cái Sanwa bạn xem thử, nếu OK thì tôi sẽ nhờ scan và gởi hình rõ hơn [/img]
Cảm ơn bác. Bác nhờ scan rồi gửi hộ cho em theo địa chỉ tra_artworks@yahoo.com.vn. Em sẽ chế biến lại cho dễ nhìn rồi post lại lên đây. Thanks Về chức năng, em thấy trên BK606 có 3 chức năng: quality, grid emission, short ( chất lượng, ngắn mạch và phát xạ). Các bác có ý kiến gì bổ sung không ạ?

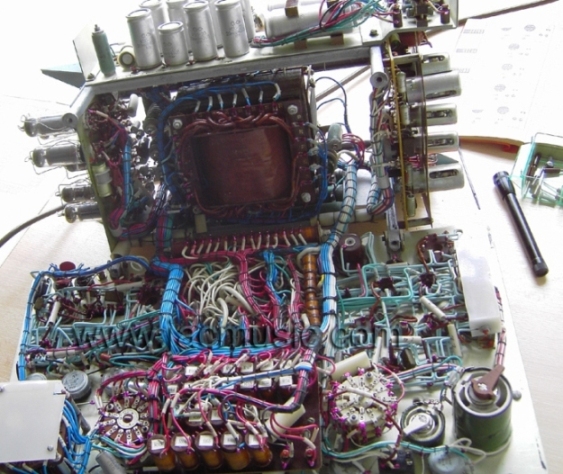

P/S. Máy đo đèn "hàng hãng" em chỉ kết nhất chú Л3-3. Bác nào thấy ở đâu có thì chỉ em với.[/quote] em mới mua de chai được 1 chú này, em về mò hoài không chạy được em mổ chú nó ra luôn.. . đúng là kinh khủng thiệt so với máy âu mỹ mà em có ....

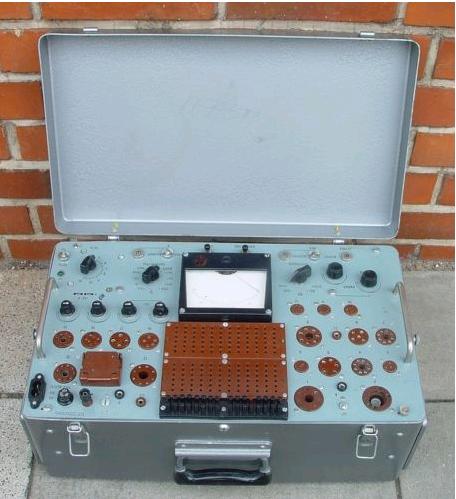

Dear bác Bác trùng "tần" với em . Máy này đo được mọi đèn signal trên thế giới (khi ta làm chủ được nó ) , không phải định chạm gì cả Bên quân đội , giá nhập vào con này cao lắm , đơn giá lúc 2007 là 49 triệu VND . Một số nhà sưu tầm Tube Tester đánh giá nó là hàng có CPU trong hệ Analoge Nỗi khổ của má này là các Contactor cho hiển thị hay bị tiếp xúc xấu , gây nên hiển thị sai . Phơi nắng , xịt RP7 lại ổn . Nhưng hỏng mấy con trở dây thì khốn khổ E có 03 con , bán 1 con rồi , một con đang dùng . Vẽ đặc tuyến các đèn trên máy này cực sướng , chạy rà đèn cũng trên nó lun
Rất hân hạnh được bác ghé thăm topic. Rất mong bác chia sẻ kinh nghiệm sử dụng máy đo tube này. Nếu bác để lại cho em 1 con thì tuyệt nữa. Thanks
Trên Ebay hiện đang có 1 người bán (ở Nga), chỉ còn 3 ngày hết hạn nhưng chưa có ai bid. Giá bắt đầu là $375, "buy it now" là $500. Tiền chuyên chở khoãng 200 đô nhưng vẩn còn quá thấy so với 49 triệu. Tôi có hỏi 1 đứa bạn ở Georgia thì nó khuyên đừng mua. Tồi đang dụ dự đây. Không biết có đáng mua không? http://www.ebay.com/itm/L3-3-russian-tu ... 2a142b1dd2
Nên mua bác ah, tuy nhiên máy này calib hơi lằng nhằng, ngoài ra manual (khá cần thiết để service và calib) chỉ có bản tiếng Nga hoặc tiếng Đức. Ở trên diyaudio cũng có 1 topic nói về máy đo này, công nhận chiếc L3-3 này khá universal

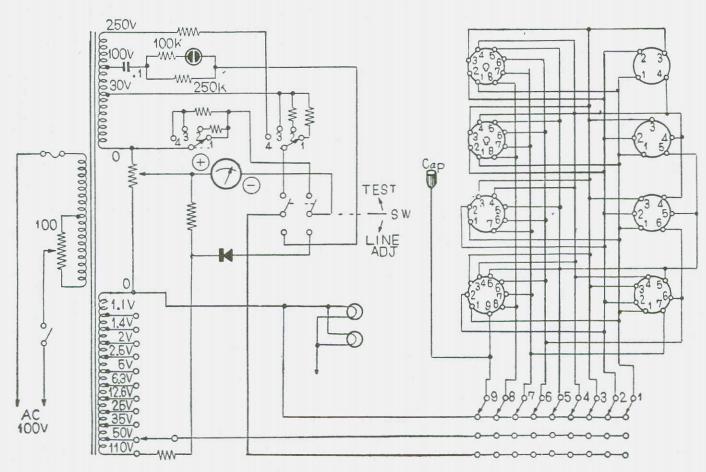

Em tính hơi hâm hâm nên làm cái gì cũng muốn hiểu cho tường tận, nhất là DIY từ A đến Z thì sướng nhất nên thấy các đèn theo datasheet gần giống nhau nhưng khi chạy lại cho âm thanh khác hẳn nhau nên muốn đo thử cho biết. Cảm ơn 1 thành viên của VNAV đã cho em cái sơ đồ của máy đo đèn SANWA SEM-20, thấy cũng đơn giản, mời các bác cho ý kiến. :mrgreen:
Em đã Maidanhantich mà vẫn dễ bị hiểu lầm : Giá quốc phòng ,vào đúng lĩnh vực Tube, khác lắm bác ạ , mà e cũng chỉ bán cho người khác , có được làm trực tiếp đâu .Sau Post bài , mới thấy dỡ , im lặng cũng không đành . Bác mua về, dùng ngay sẽ mệt với matter sau (cho dù mới tinh): 1.Các tụ giấy dầu , bịt Epoxy sẽ dễ bị xịt trong điều kiện VN 2.Các tụ Mica , phủ nhựa cũng bị tương tự 3.Board dao động nội dễ desactivated do cụm 6N3P-IV được tạo chuẩn trong điều kiện của USSR cũ 4.Các Contactor , được các ly bằng các tấm thủy tinh hữu cơ rất dễ bị bẩn , làm hiển thị sai , mặc dù mạch cực ngon Nhưng sau khi khắc phục , chấp mọi loại đèn Signal trên thế gian này , vẽ đặc tuyến , lấy đáp ứng tần số TRONG ĐIỀU KIỆN MẠCH RC với các bạn và cho cả LC với cá nhân em Bác nhớ mua về , yêu cầu đử 200 Test Card đi kèm @ các bác khác : Các máy khác, lòng mề cũng thế thôi bác ạ . Riêng máy này , đủ cả chế độ cho mọi đèn , đi mạch thế là ngon lắm đó . Em đang lùng thêm một máy L13 nữa , con này ổn định hơn các bác ạ E còn một máy "Copy" một phần L33 , hàng Quốc phòng TQ thời Mao , cực ổn định , chỉ tội bây gời nói hàng TQ , ngươi ta dị ứng
Bác này đánh giá giống Tây thía Bác có con nào không ? Cali làm gì là ghê . Ghê khi bác muốn làm cho đồ chính xác thôi , chứ để dùng thì có chán không chịu hỏng sau khi thay thế các điểm yếu
Em chắc không ai hiểu lầm bác đâu. Em rất quý nước Nga nhưng đồ của Nga cũng bị các trường hợp như bác nói. Đồ của Nga, đặc biệt các loại tụ giấy dầu bịt epoxy, gốm, hóa không được nhiệt đới hóa mà không sử dụng liên tục sẽ đi rất nhanh. Nếu thừa bác để lại cho em thì hay quá, em sẽ mod lại toàn bộ. Còn nếu không em sẽ DIY 1 cái theo yêu cầu sử dụng trước mắt, làm tap bắt đèn theo kiểu module, có nguồn rời cho các trường hợp không thông dụng, sẽ xin ý kiến các bác theo tiến độ cụ thể. Thanks for all.
-Cảm ơn bác -Ý thứ 2 của bác có thể chưa hoàn toàn chính xác khi một số đã ghi : SẢN XUẤT LẠI LIÊN XÔ bằng tiếng Việt ạ
