Em tạm vẽ mạch Diy nguồn cho Ps1; biến áp chỉ cần 2W là đủ, không cần to, cồng kềnh. (mạch vẽ và chuyển qua, lại bằng các phần mềm nên màu hơi mờ Để có áp xoay chiều 6v và 9 v, các bác phải chịu khó tháo Fe để quấn cho đủ Vol và đủ dòng tải. Riêng 2 chú LM317 các bác phải tản nhiệt cho nó khối nhôm to để thoát nhiệt và tốt nhất là tìm LM317 xịn, nó thường có ở các bo mạch computor đời pentum cũ. Mối quan hệ giữa R1, biến trở chỉnh áp sao cho vừa thì để tối em về xem lại khối nguồn của em rồi em đăng sau (hoặc có thể xem trên các trang Web khác bọn "Tây" cũng đã làm nhưng theo "Tây" thì cũng phải căn chỉnh, thay đổi R1 nhiều cho phù hợp để khi ngoáy ra 3.6v và 7.6v) Trước đây, em dùng 2 biến áp lấy từ cục nguồn của các Modem ADSL cũ, U vào 220v và quấn lại thứ cấp đủ áp, dòng, bỏ hộp Chasis gọn nhỏ cũng vừa bằng PS1
Mối quan hệ đầu ra với R1 và R2 (R2 là chiết áp điều chình) của LM317, 3.05V R1 = 390, R2 = 560 3.06V R1 = 270, R2 = 390 3.06V R1 = 470, R2 = 6803.08V R1 = 150, R2 = 220 3.13V R1 = 220, R2 = 330 3.14V R1 = 370, R2 = 560 3.18V R1 = 240, R2 = 370 3.25V R1 = 150, R2 = 240 3.28V R1 = 240, R2 = 390 3.35V R1 = 220, R2 = 370 3.37V R1 = 330, R2 = 560 3.43V R1 = 270, R2 = 470 3.43V R1 = 390, R2 = 680 3.43V R1 = 470, R2 = 820 3.47V R1 = 220, R2 = 390 3.50V R1 = 150, R2 = 270 3.54V R1 = 180, R2 = 330 3.55V R1 = 370, R2 = 680 3.70V R1 = 240, R2 = 470 **** 3.82V R1 = 180, R2 = 370 3.83V R1 = 330, R2 = 680 3.84V R1 = 270, R2 = 560 3.88V R1 = 390, R2 = 820 3.91V R1 = 470, R2 = 1000 3.92V R1 = 220, R2 = 470 3.96V R1 = 180, R2 = 390 4.00V R1 = 150, R2 = 330 4.02V R1 = 370, R2 = 820 4.17V R1 = 240, R2 = 560 4.33V R1 = 150, R2 = 370 4.36V R1 = 330, R2 = 820 4.40V R1 = 270, R2 = 680 4.43V R1 = 220, R2 = 560 4.44V R1 = 470, R2 = 1200 4.46V R1 = 390, R2 = 1000 4.50V R1 = 150, R2 = 390 4.51V R1 = 180, R2 = 470 4.63V R1 = 370, R2 = 1000 4.79V R1 = 240, R2 = 680 5.04V R1 = 330, R2 = 1000 5.05V R1 = 270, R2 = 820 5.10V R1 = 390, R2 = 1200 5.11V R1 = 220, R2 = 680 5.14V R1 = 180, R2 = 560 5.17V R1 = 150, R2 = 470 5.24V R1 = 470, R2 = 1500 5.30V R1 = 370, R2 = 1200 5.52V R1 = 240, R2 = 820 5.80V R1 = 330, R2 = 1200 5.88V R1 = 270, R2 = 1000 5.91V R1 = 220, R2 = 820 5.92V R1 = 150, R2 = 560 5.97V R1 = 180, R2 = 680 6.04V R1 = 470, R2 = 1800 6.06V R1 = 390, R2 = 1500 6.32V R1 = 370, R2 = 1500 6.46V R1 = 240, R2 = 1000 6.81V R1 = 270, R2 = 1200 6.92V R1 = 150, R2 = 680 6.93V R1 = 330, R2 = 1500 6.94V R1 = 180, R2 = 820 7.02V R1 = 390, R2 = 1800 7.10V R1 = 470, R2 = 2200 7.33V R1 = 370, R2 = 1800 7.50V R1 = 240, R2 = 1200 ****** 8.07V R1 = 330, R2 = 1800 8.08V R1 = 150, R2 = 820 8.19V R1 = 270, R2 = 1500 8.30V R1 = 390, R2 = 2200 8.43V R1 = 470, R2 = 2700 8.68V R1 = 370, R2 = 2200 9.06V R1 = 240, R2 = 1500 9.58V R1 = 330, R2 = 2200 9.77V R1 = 220, R2 = 1500 9.90V R1 = 390, R2 = 2700
Nếu chỉ mod tụ thì nhanh, còn đưa mấy nút bấm lên thân vỏ thì ngồi cặm cụi hàn lâu quá, bác bác cứ độ vỏ, nhưng em thích để vỏ nguyên bản nhất, nếu tụ nhỏ thì cho vào trong cho gọn, còn tụ to và tiện cho đổi tụ khác thì câu dây ra ngoài, trước có cái 1002 đem sơn đen xì, giờ cái 5500 để nguyên cho rêu phong. Khoe với các bác!
Chào bạn.Bạn có thể cho biết thông tin về các nút trên mặt máy,cách hàn dây vì mình không có tay điều khiển,cám ơn bạn nhiều!
Không có tay điều khiển thì sao làm được bác, cái trên em làm là tháo tay cầm điểu khiển ra, lấy bo mạch, cạo mạch, hàn cái vị trí bấm, rồi câu dây vào nút bấm(nút bấm thì bác tìm nút nhấn nhả), và đầu còn lại của tay cầm thì bác hàn các chân tương ứng vào bên trong máy khi cắm điều khiển vào.
Hi bác, Ps1 5500 nguồn nó có 5 chân không như 1002 7 chân, vậy mod nguồn như nào bác? Tôi đã mua mạch lm317 rồi giờ chưa biết làm thế nào? Tks!
Nguồn nuôi cho toàn bộ con PS1 đời 1002 hoặc 5500 cũng chỉ có 3.6 v và 7.6 v thôi các chân nguồn vào thì bác đo từ nguồn xung của nó để xác định chân nào là 3.6 v và chân nào là 7.6v rồi ghi nhớ để thay cho nguồn tuyến tính bằng ổn áp LM317
Đẹp quá.mà sao bác ko tháo luôn cái bo ps1 mà để nguyên con vô cái vỏ mới luôn vậy.sh mà nguồn bác mod gì mà nhìn phức tạp quá.
Bác cho hỏi cái.tại ko rành mấy vụ này.là nguồn từ biến áp phải cho ra 2 dòng là 6 và 9v.sau đó mới vào 2 bộ hạ áp lm317.mà sao mình search gg lm317 nó ghi là 1.5v-20 hay 30v gì đó từ đầu vào á.là sao bác ko hỏi lắm
Em có con đời 9002 chạy giải mã PCM4309 thì có được bằng AK4309 không các bác. Vì em dùng đôi tụ Mcap for Audio nhìn như tụ giả nên 2 con của em nghe không khác nhau mấy nên không so sánh chính xác được.

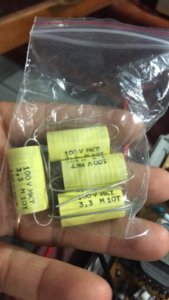

Em có con đời 9002 chạy giải mã PCM4309 thì có được bằng AK4309 không các bác. Vì em dùng đôi tụ Mcap for Audio nhìn như tụ giả nên 2 con của em nghe không khác nhau mấy nên không so sánh chính xác đ Thế bác phải đọc lại từ đầu rồi. Em thử đủ các loại tụ khác nhau và loại nào chất âm ra cũng khác nhau hết. Bác dùng tụ gì để Mode mới quan trọng.
