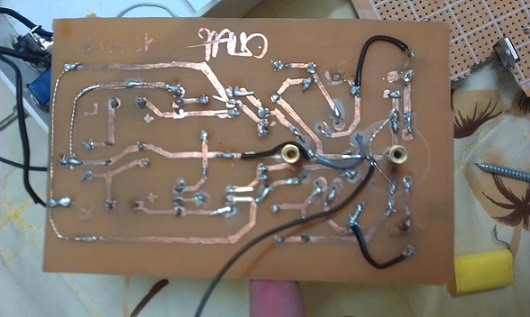

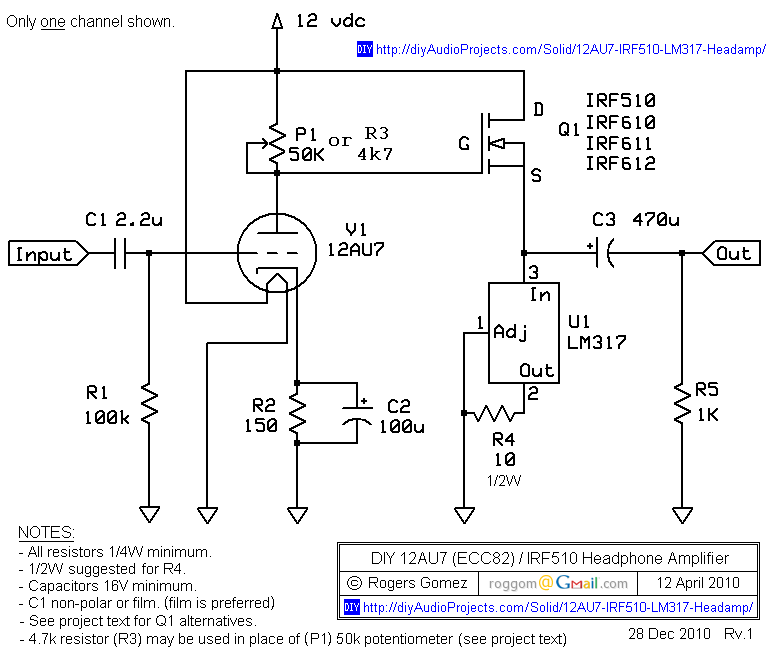

Em xin kính chào các bác, chúc các bác noel vui vẻ, khỏe để làm việc và chiến đấu Em mới tập tọe nghịch làm em headamp theo mạch của bác trên web diyaudioproject.com, cũng đã luyện công lực bàn là chưởng đc cái mạch nhìn hơi lởm nhưng mà khi cắm điện vào cũng đã sáng đèn. Tuy nhiên vấn đề là em không làm cách nào để nó kêu đc Em nối thử trực tiếp không qua volum, rồi qua volum nhưng vẫn không kêu được ạ Em mong các bác giúp em để em có thể có được sản phẩm đầu tay.
Trước hết a nên làm lại cái bo này , luyện thêm vài bo nữa để công lực bàn là chưởng tăng thêm chớ thế này thì tỉ lệ thành công ... hơi ẹ ạ :mrgreen: Hoặc là a muốn xong ngay thì a lấy bút ghi CD vẽ mạch cho nhanh ợ , k0 là nữa , mạch này linh kiện cũng ít vẽ chắc là nhanh thui ạ , a vẽ xong bảo đảm nhìn phê hơn nhiều , hoặc xa xa e thấy có cái mạch test a làm trên cái mạch ấy e thấy có khi còn ngon hơn trên cái bo bây giờ :mrgreen: Sorry a e góp chút ý kiến chứ k0 có ý gì đâu ạ Còn nếu vẫn nuối tiếc mạch này thì a thử kiểm tra xem mấy con mosfet hoặc con LM317 còn sống k0 , a đo thử áp trên chân 1 của đèn với mass ,chân 6 của đèn với mass xem được bao nhiêu volt ,... xong rùi tính típ , ak a hàn mạch thì kiếm cục nhựa thông hàn và cắt ngắn chân linh kiện cho mạch gọn gàng , ... Cháu chỉ có chút ý kiến nhỏ , có gì k0 phải mong các bác chỉ giáo ạ
hic hic, em cũng đã thử trên mạch test rùi nhưng kô đc, nên mới chuyển sang thử công lực bàn là chưởng, vẫn không thấy em ý kêu mà đènvẫn sáng mới lạ chứ, để tối về em thử đo lại xem như nào, cứ lôi ra lôi vào mãi thấy oải quá (vợ lại kêu nữa chứ) bác huyhoanghp96 có lời khuyên j nữa ko? tối về e lại lôi ra mò. :d
hi anh thử coi lại mấy đường mạch xem nó có chạm chập gì k0 , đèn vẫn sáng tức là vẫn có áp vào chân 4-5 của đèn , anh thử đo áp giữa 2 chân này có đủ 12V k0 , đủ tức là LM317 vẫn ngoong :mrgreen: E thấy có mấy cái đế đồng cắm lên đường mạch , anh bỏ nó ra cắm bên ngoài k0 để chạm đường mạch thì sẽ an toàn hơn ạ

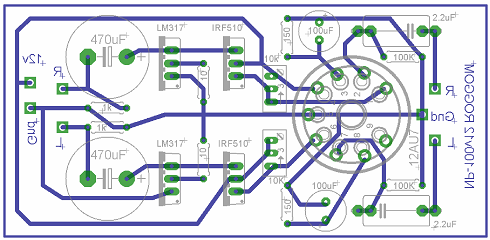

Cái đế đồng đấy là em giữ cái bóng 12au7 đấy bác ợ,em tìm mua chân đế 9 tăm để cắm vào board mà kô có nên em fải cố định chân đế như thế. để tối về em làm thử lại theo sơ đồ mạch trên board sẵn theo từng bước xem ntn.Cứ rút ra rùi lại hàn vào, cũng khá vất Có j thì các bác giúp em với nhé.
Tối qua em về mần lại từ đầu theo cái sơ đồ mạch trên mạch test, chưa có j tiến triển tốt hơn, mai em lại fải đi vắng mất 1 tuần,chắc hoãn qua tuần sau. Mong các bác có j giúp em với ợ. Ảnh ọt thì có lẽ tối về em chụp, vừa làm vừa fa sữa cho cháu, ko bít có chuẩn kô Nếu có sai thì các bác giúp em với nhé
Em đã lắp lại từ từ theo mạch và em nó đã kêu rồi các bác ợ, nhưng em thấy là: Khi cắm phone, jack và CD thì phone không bị ù Khi cắm phone, jack thì phone khá ù ợ Các bác có thể giúp em với ợ. Với sơ đồ như này thì e có thể thay đổi dư lào để thay bóng 6dj8 được ợ. Cám ơn các bác.
Trước tiên bác phải phân được ù và rè. Bác lấy điện 50Hz dưới 1V chích trực tiếp vào loa (thử bằng loa đểu bác nhé) để nghe tiếng ù như thế nào. Trị ù thì lấy 1 điện trở 100 Omh/1-2w mát pe nối vào 2 đầu 2 sợi đốt tim điểm giữa nối xuống GND đảm bảo nghé sát tai vào loa mới thấy ù. Còn rè lá do đường input đi dây dài và không có chống nhiễu. Trị bằng cách đi dây thật ngắn, từ chỗ jack cắm vào tới lưới đèn đi dây ngắn nhất có thể. Em đã làm pre đèn và hàn ở ngoài chưa có hộp phải để đầu input cách lưới đèn 2cm và trở thoát lưới là 3k3 mà nghé tai cách loa 20cm mới thấy rè. Kết luận phải chống nhiễu cho dây input thật tốt thì mới hết rè được. Em có vài kinh nghiệm chia sẻ với các bác. Có cao thủ nào đi qua bổ túc thêm cho em ạ. Thân!
Bác giảm con trở thoát lưới 100k xuống 50k xem thế nào, có thể giảm đến khi nào bác thấy hay là được. Bác nối thẳng từ lưới đèn xuống gnd xem còn ù không? 2 con trở chỉng ù phải thật mát pe mới hết ù được. Ko mát pe trở được thì đốt DC với tụ lọc dung lượng lớn là xong, nếu có ổn áp thì càng tốt.
Điện trở có sai số, nếu bác lấy 2 con trở 100 Omh mà thực tế 1 con là 103 Omh và 1 con là 97 Omh thì 2 con chênh nhau 6 Omh lận thì không nên dùng mà phải chọn con trở có trị số bằng nhau (sai lệch càng nhỏ càng tốt).
Cho em hỏi thêm là: em thấy có 1 kênh hoạt động hay sao ý ạ nhưng tai nghe em vẫn nghe được ở cả 2 bên, em đoán như thế là vì em sờ IRF 610 và LM317 của 2 kênh thì chỉ có 1 kênh 2 con đó nóng thui ợ, đèn thì 2 tim vẫn sáng, em không hiểu lý do là sao ợ Các bác giúp em với ợ,
Bác ới cho em hỏi là đốt DC với tụ lọc dung lượng lớn có fải là cho dòng DC chạy qua thêm 2 tụ lọc nguồn trước khi vào mạch không ợ.
Ý bác ấy là anh đấu song song nguồn đốt tim một tụ lọc nguồn dung lượng lớn , đầu âm vào mass đầu dương vào dương nguồn đốt tim
okie, cám ơn bác huyhoàng, tối về em thử xem kết quả ntn, à mà bác cho em hỏi là nếu em muốn dùng 1 bóng cho e kênh thì e fải đấu ntn ợ và với cái headamp của em ở trên, khi em nối chân 9 vào GND thì thấy 1 bên tim đèn sáng rực rỡ, 1 bên còn lại chả thấy sáng j cả. hiện em để chân 9 kô nối với cái j bác ợ.
Đèn 12AU7 đốt tim 6,3v hoặc 12,6v. - Nếu dùng 6,3v thì hàn chân 4 và 5 lại với nhau là điểm A, chân 9 là B, hai điểm A và B nối vào nguồn 6,3v. - Nếu dùng 12,6v thì nối chân 4 và 5 vào nguồn vào 12v, chân 9 nối vào mát chung. Nếu dùng DC thì mát đốt tim không nối vào mát chung.
Theo thiết kế thì e đang dùng nguồn 12vdc qua irf610 để đốt tim đèn bác ợ, chân 9 e đang để kô nối với kái j. 4 nối với + và 5 thì nối với GDN. bác xem như thế đã đúng chưa ạ Nếu em muốn dùng 1 bóng 1 kênh thì e đấu nối các chân như nào ạ, Bác chỉ giúp em với cám ơn các bác!
nếu như anh nói nối 9 vào GND thì anh cẩn thận teo đèn ý ạ , vì áp cấp tim đèn đang là 12.6V . A chỉ cần nối chân 4 và 5 vào đốt tim chân 9 bỏ . Mạch này vốn là thiết kế cho một bóng ý ạ , nếu là 12AU7 thì anh làm 2 mạch nối vào 1 đèn với vai trò của chân 1 giống chân 6 , chân 2 giống chân 7 , chân 3 giống chân 8 . Còn đốt tim thì chỉ cần 1 nguồn cho cả hai kênh ạ Chúc anh thành công
em thấy là khi nghe nhạc nó cứ vang vang kiểu như là sau khi mình hát rồi nhưng nó nhại lại ý ạ, không to lắm nhưng lắng nge vẫn thấy các bác ợ. Các bác có cách gì giúp em với.
Có bác nào đi qua thì giúp e với nhé, e cắm điện 12v vào mạch thì sờ các cọc loa thấy te te kiểu bị mát ý ợ, các bác giúp e với ạ. thanks các bác nhìu!
Mạch này mình vừa ráp xong đầu năm nay từ trang web trên, linh kiện nhật tảo hết. Vì không có 12au7 nên dùng 12at7, 12ax7 nghe bằng tai máy p3100 rất hay nhưng mình cấp nguồn bằng acquy 12v -1.2a nên không ù, không rè. Phải giải nhiệt cho rf610 và l317 mỗi con 1 phiến nhôm riêng.
