Hiện tại em đã làm xong con Pre và đang tiếp tục thừa thắng xông lên nên mong mấy bác giúp đở. Em được ông bạn để lại cho 1 trong 2 cặp 6L6 và 807. Em muốn ráp một con SE chạy 1 trong 2 loại bóng này tuy nhiên vẫn chưa biết là nên lấy bóng nào để lắp mong mấy bác tư vấn giúp em nên chọn loại bóng nào cho thể loại nhạc country, jazz blue, và các loại nhạc nhẹ khác. Đặc biệt em khoái tiếng ghita. Hiện tại em đã kiếm được mấy sơ đồ trên mạng tuy nhiên chưa biết cách chọn lựa cũng như tối ưu linh kiện. Choke, biến áp nguồn chắc ở chổ em có thể quấn được, còn OPT chắc phải đặt hàng các bác trên này. Mong mấy bác giúp đở cho em chút.
Hai loại bóng này nếu xét về tính năng thì gần tương đương . Trong cuộc sống thì 6L6 thông dụng hơn ,dễ làm và dễ dàng thay đổi bóng của các hãng khác nhau từ rẻ tiền đến đắt tiền . Còn 807 có ưu thế hơn một chút về thông số kỹ thuật . Nếu 807 của RCA đế đỏ thì không có loại 6L6 nào qua mặt được . Bóng 807 thì tớ mới làm của Liên Xô , Trung Quốc và MỸ thôi còn của các hãng khác tớ thấy rất ít. Tóm lại là không đa chủng loại bằng 6L6 . Cá nhân tớ chọn 807 Với sơ đồ bạn post lên thì tớ thấy thiết kế đời cũ nghe nhạc vàng với đầu băng cối thì tốt . Nếu nguồn âm là CD và thể loại nhạc là "country, jazz , blue" thì có thể hơi bị xìu và ẽo ợt. Có vài ý kiến nhỏ để bạn tham khảo Mời các bác tiếp ...
Em tiên đoán bác cododieutan sẽ gặp may mắn khi thực hiện dự án của mình rồi đấy, bác biết vì sao không :lol: Bác vừa được chuyên gia tư vấn đó :wink: Lại nói, nếu bác đặt hàng bác KienTube_audio chế tạo cho một cặp OPT nữa thì... Cố lên bác ơi
Vâng cám ơn bác đã động viên, em đang tiếp tục cố đây. Vậy em quyết định nghe lời bác Kientube_audio chọn bóng 807 vậy. Hiện tại cặp bóng em đang có là bóng của RCA bác à. Bác kientube có sơ đồ mạch chạy bóng 807 thì giúp em với. Em cũng vừa làm vừa đúc rút kinh nghiệm nên đến đâu hỏi đó vậy.
DataSheet bóng 807 Specification and max ratings(*) Filament Voltage 6.3V Filament Current 0.9A Plate Voltage (max) 400V Plate Current (max) 125mA Plate Dissipation (max) 25W Screen Voltage (max) 400V Screen Current (max) ---A Screen Dissipation (max) ---W
Mạch thì có vài mạch tớ tự thiết kế và đã đi vào đời sống . Được người nghe đánh giá là tốt nhưng tớ sợ nó quá sức của bạn . Ví dụ đây là mach tớ lắp và đã đi vào đời sống ,hiện tại cái máy này đang ở TPHCM và đây là sơ đồ mạch của nó . Tớ đề cử một mạch khác dễ làm hơn nhưng cái này là tớ dowload từ trên mạng xuống . Bạn xem tham khảo cả hai mạch, may ra có thêm thông tin cho bạn. Chúc bạn sớm thành công.
Vâng em đang nghiên cứu cái mạch đã đi vào đời sống của bác. Theo em đã làm thì tất nhiên phải khó, không có cái gì hay mà dể cả nên em sẽ cố gắng theo đến cùng
Bác Kien_audio cho em hỏi một chút. - Trên sơ đồ bác vẽ tay em không thấy cái Volume ở đâu hết. 2 con điện trở 270 đó là 270Ohm phải không bác? - Mạch trên không sử dụng tụ nối tầng??? Cái này em thắc mắc nhất. - 3 điểm 466V, 202V và 216V là điện thế phải đưa vào (tương tự như B+) hay là điện thế đo được tại điểm đó. - Con LM317 thì em hiểu tuy nhiên con IRFP 250 đó có chức năng gì bác? Vậy đã, có gì em hỏi bác tiếp. Đúng là mạch này quá sức thì phải.
Tớ xin đính chính sơ đồ đó mới chỉ là power nên không có volume .(mà bạn cũng vừa lắp xong pre rồi đấy thây ) Hai con điện trở đó đúng là 270 Ohm nhưng bạn có thể thay đổi từ 100 Omh đến 1KOhm. Đúng là không có tụ nối tầng vì nó là mạch DRD . Nó là điện áp đo được khi đang hoạt động . Con IRF làm nhiệm vụ thay cho con điện trở ca-tốt còn con 317 làm nhiệm vụ ổn dòng cho bóng 807. Tất cả chỉ có vậy thôi ! Hy vọng là giúp được bạn vài điều thắc mắc.
Trên sơ đồ em thấy lo ngại nhất là cuộn choke 100H đó không biết bác cododieutan có kiếm được ra không.
Cái này đúng đó bác. Hic em thấy 20H là đã khó rồi huống hồ là 100H. Mà cuộn choke này có thể thay loại nhỏ như thường dùng được không bác? Choke em định quấn, mà quấn thì cở 10H là đã khó huống chi là. :cry:
Em thấy dường như là bác cododieutan đang... hạ quyết tâm :lol: Theo em, bác cứ chơi đi, anh em ta cũng là những nhân vật của đời sống mà. Choke 100H ư, chuyện nhỏ. Sao bác không hỏi tác giả xem nhỉ :wink: Thôi em chuồn đây :lol:
Cám ơn bác đã động viên và bác Kien_tubeaudio đã giúp đỡ. Em sẽ hạ quyết tâm (không có ...) làm cho bằng được. Không biết bác Kien_tubeaudio có thể giúp em cái choke và OPT được không bác nhỉ? - @kien_tubeaudio: Phần nguồn em có thể dùng sơ đồ mạch dùng đèn nắn bên dưới được không bác?
[quote="kien_tubeaudio Con IRF làm nhiệm vụ thay cho con điện trở ca-tốt còn con 317 làm nhiệm vụ ổn dòng cho bóng 807. Tất cả chỉ có vậy thôi ! Hy vọng là giúp được bạn vài điều thắc mắc.[/quote] Xin chào bác Kiên! Tôi cũng vừa làm xong một ampli dùng mạch DRD cho 6C4C PSE và cũng đã rất vất vả để ổn định dòng cho bóng công suất. Hiện tôi đang dùng điện trở thoát ca-tốt cho 6C4C nhưng thấy cách bác dùng LM317 và IRF hay quá. Con LM317 thì chắc tôi đã hiểu cách dùng rồi nhưng còn con IRFP250 phải tính toán thế nào để thay thể cho trở ca-tốt, xin bác hướng dẫn giúp. Còn con tụ thoát ca-tốt nữa (tương tự con 560microF/400V như trong sơ đồ của bác), tôi thêm hay bớt nó thì cũng không thấy âm thanh có thay đổi gì cả là tại sao ạ? Tụ dầu Ultrapath 20microF/400V có thể thay bằng tụ hóa được không và nếu được thì trị số tụ hóa đó là bao nhiêu? Xin cám ơn bác.

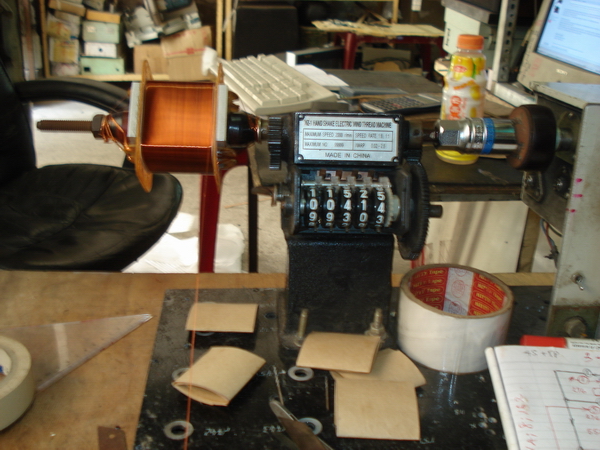

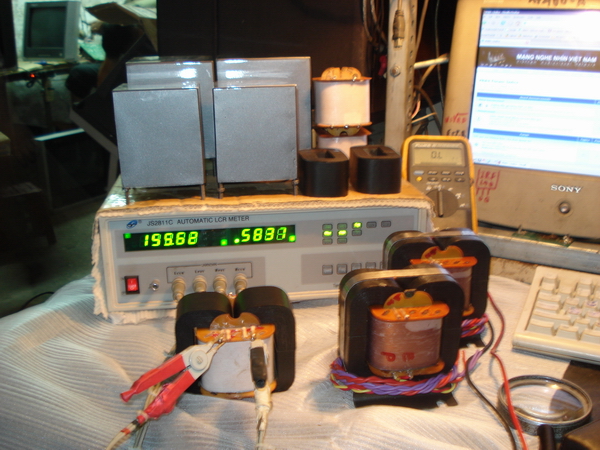

Anh Kiên lại ngại ngùng rồi, giúp anh em thôi anh ơi. Em tặng anh cái này cho hết đường chối nè :wink:
Đã giúp được em, giúp được cả bác này, từ giờ trở đi xin mời bác nhiệt tình giúp cho anh em DIY của VNAV nữa nhé (Em nổi hứng nhà báo, bác đừng giận đấy )
Ái chà ! cái nhà bác này bóc tớ kỹ quá ! @ Bác "cododieutan" à ! Bác Kool đã bóc vỏ tớ như vậy rồi , thôi thì "cung kính không bằng tuân lệnh". Bác đã hạ quyết tâm , thì tớ cũng chỉ còn một nước là cố gắng ,trong khả năng có thể . Hy vọng là giúp được bác điều gì đó . @ Chào bác " tta60" ! Với những câu hỏi mà bác nêu ra , đặc biệt là câu hỏi này "còn con IRFP250 phải tính toán thế nào để thay thể cho trở ca-tốt" Để giải thíc câu hỏi này một cách khoa học và có bài bản bằng những công thức toán học . Bác có thể tham khảo ở những tài liệu nói về MOSFET và data sheets của MOSFET định dùng . Còn đối với những người mặc áo thợ như tớ thì chủ yếu là thực nghiệm , nên chỉ có thể giải thíc với bác như sau. Đúng là trong mạch DRD cho 6C4C PSE rất khó để ổn định dòng cho bóng công suất nếu bác sử dụng điện trở, vì dùng điên trở để ổn định dòng thì cần phải có hồi tiếp(do quán tính nhiệt của điên trở).Tớ đã lợi dụng đặc tính của con IRF 250(MOSFET) khi phân cực hoạt động cho IRF bằng Vgs thì dòng qua IRF là Id sẽ được giữ ổn định.Còn con LM317 được dùng để điều chỉnh Vs giữ cho Vs ổn định.Trong sơ đồ thì Vg=21v(zene) vì vậy LM317 sẽ giữ cho Vgs=const--->Id=const. Còn con tụ 560u mục đích là hồi tiếp dòng xoay chiều trong tầng .Nếu không có tớ sợ rằng dòng xoay chiều chạy lung tung không có khoanh vùng cho từng tầng khuyếch đại . Tụ dầu Ultrapath 20microF/400V cũng vậy mục đích chủ yếu là dẫn đường xoay chiều hồi tiếp không cho đi quá dông dài . Cho nên chất lượng tụ này rất quan trọng trong mạch,tớ chưa một lần lắp tụ hóa vào đấy nên không có lời bình luận. Gửi bác một tài liệu MOSFET tham khảo Mong rằng bác vui lòng . Còn có bác nào hiểu kỹ hiểu kỹ hơn giúp tớ với ...
Tài liệu tham khảo có dung lượng lớn quá khổ nên bác tham khảo ở đây. http://ebook.moet.gov.vn/?page=1.29&view=286
Em cũng thấy bác Kiên trông nghệ sĩ quá, bác đã nhận lời giúp đỡ thì còn gì bằng. Em đang bắt tay vào tìm kiếm linh kiện, đèn thì đã có rồi, bác cho em hỏi chút. - Cục choke 100H thì tầm khoảng bao nhiêu mA là đủ bác? - Các điện trở 270, 50 và 120 Ohm đó công suất khoảng mấy W là đủ? - Cặp OPT nếu bác có thể giúp em được thì còn gì bằng, vì bác là người thiết kế mạch nên hiểu nó rõ nhất. Em cám ơn bác rất nhiều, chúc bác sức khỏe.
Cục choke là thiết bị thụ động làm một lần dùng cả đời ! Nên bác cứ làm cho tớ khoảng 30 mA thì sử dụng được cho nhiều loại bóng khác nhau . Các điện trở có công xuất mấy W ? Bác sử dụng công thức này : W = I^2*R or E^2 / R Để tránh ồn nhiệt thì sau khi tính toán song tớ hay nhân lên 5 lần . Cái này thì bác phải cân nhắc cho kỹ , vì theo data sheets của 807 thì trở kháng có từ 2K5 đến 6k cho chế độ SE class A. Chúc bác có sự lựa chọn sáng suốt cho kế hoạch của mình
Cám ơn bác Kiên đã chỉ giáo. Khổ nỗi trình độ điện tử của tôi thuộc loại "vẽ chữ" nên học lí thuyết cao siêu thấy khó quá! Trong mạch của bác, nếu tôi thay các giá trị 70mA; 216V; 14mA bằng 140mA; 126V; 20mA thì sẽ phải làm cụ thể như thế nào, dùng những linh kiện gì, xin bác hướng dẫn để tôi cứ thế mà làm thôi ạ. Kính.
Đúng là cũng khó hiểu thật, tuy nhiên cứ theo thế mà làm thì em nghĩ không vấn đề gì, chỉ cần chỉnh lui chỉnh tới vài lần chắc là sẽ rút ra được kinh nghiệm. Thôi em đi kiếm đồ đây.

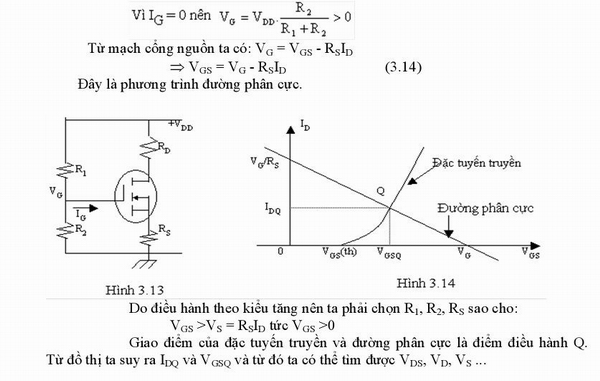

@Bác "tta60" !!! Bác vào đây ( http://www.datasheet4u.com/ ) lấy data sheet của những thứ bác đang định làm . Sau đó bác tham khảo thêm ở ( http://ebook.moet.gov.vn/?page=1.29&view=286 ) Còn tớ ,cũng như đã báo cáo với bác chủ yếu là thực nghiệm ,cho nên những câu trả lời của tớ nó lủng củng lắm (chưa được học sư phạm ) Còn tớ dựa vào cơ sở như hình chụp ở dưới để thực hiện ý tưởng của mình . Trong trường hơp cụ thể bác nêu ra theo tớ thì phải điều chỉnh lại 3 linh kiện theo mạch tớ post lên - Diot Z 20v -R18 ôm -Tụ 560 u Còn giá trị cụ thể của các linh kiện đó là bao nhiêu thì phải thực nghiệm thôi bác à . Chúc bác sớm thành công
