Re: my system... tube... tube and tube. sơ đồ phono tube 6Z Dạ với dân điện tử thì nó là ký hiệu phần khuếch đại thường vẽ hình tam giác ở đây là ký hiệu V1 của cụ quan đốc. Còn với chuyên ngành của quan đốc thì cái tam giác biết đâu còn có thêm ký hiệu cho cái khác. Bác cứ mạnh dạn hỏi ông quan đốc ấy xem ... :mrgreen:

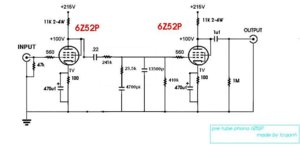

Re: my system... tube... tube and tube. sơ đồ phono tube 6Z cám ơn bác đã giải nghĩa chổ hiểm này. chính vì em hiểu không chánh xác cái chổ bí kíp ấy nên mô phỏng nhiều lần hông thấy đúng như ý. em đã chỉnh lại mạch RIAA bằng con trở lưới để có trị số mong muốn R1 tầm 150-153k để đạt được cân bằng trong tính toán 3 tần số chuẩn 50, 500 và 2k12. với sơ đồ này em nghe thấy balance, noise rất thấp. với phono này em không có ù mặc dù volume ampli vặn tối đa. vậy là em đóng sổ dự án phono này lại và quay về nghe CD... vì 2 lý do chính đáng: em khó chịu được cảm giác cứ 20-25 phút lại đi thay đĩa, rồi thổi, chùi chùi... mệt quá, lý do thứ hai là nhà em có 3 cái LP là nghe tốt, mấy cái kia chất lượng kém quá... giống như nghe đài bị rè :lol: :lol: chương trình tiếp theo: nghỉ giải lao 3 tháng đến tết... chờ nhận bóng power viện trợ từ phương xa :wink: cụ Công, trong y tế em... cái tam giác đó là tam giác huyền bí xxx :mrgreen: . chữ x có nghĩa là mystery
Re: my system... tube... tube and tube. sơ đồ phono tube 6Z Kính bác 1 ly phần chữ đậm 4 tầng, nếu thu vào Cassette , bỏ luôn phân khuyếch đại OPAM, đưa thẳng từ tụ xuất vào Recording Head , tiếng đều , rõ , tách hơn các mạch on Board của Cassette Deck .Theo cách của bác đề xuất (RIAA nằm giữa) , tiếng sẽ tốt hơn , nhưng chấp nhận khi hết volume ra , hơi ù một chút .Ù này rất khó tránh khỏi vì Gain toàn mạch quá cao
Re: my system... tube... tube and tube. sơ đồ phono tube 6Z Em cũng đang làm cái phono này và đang có 2 loại bóng cả D3A và 6Z52p, xin hỏi bác chủ nếu sơ đồ trên mà cắm D3A có cân chỉnh chi nhiều không ah?
Re: my system... tube... tube and tube. sơ đồ phono tube 6Z không cần thay đổi gì anh ạ. tuy nhiên anh cần chỉnh lại bias chút xíu sao cho áp anode tầm 100v là ổn. nếu anh dùng bo QH, anh nên đốt tim DC 2 kênh riêng nhau, cực âm đốt tim nối mass luôn. dự án này đã khởi động chưa ?
Re: my system... tube... tube and tube. sơ đồ phono tube 6Z Khởi rồi bác ơi, đang hàn nối bo QH nhưng đang thiếu ít linh kiện. Về đốt tim em quấn nguồn có CT nối mass, nắn DC.Phần cao áp nắn bằng tube (lọc L,C,L) định dùng thêm cây tube ổn áp OB3 được không nhỉ?
Re: my system... tube... tube and tube. sơ đồ phono tube 6Z Các bác cắm D3a tầng đầu, 6З6П sẽ thấy chút thú vị
Re: my system... tube... tube and tube. thử nghiệm mạch Zob tự dưng em muốn nghe nhạc mạnh bạo, giao hưởng quành tá tràng. xem ra cái ampli parallel SE hông đám ứng được tiếng bass. em đành lôi cái ampli bớt bun 6p14p ra oánh. quả là danh bất hư truyền, bóng này cho tiếng bass đầu bảng trong các bóng 9 chân tăm và giá quá rẻ so với chất âm. có điều ampli em nghe hơi gắt và loa treble có tiếng rẹt rẹt báo hiệu tình trạng tự kích tần số cao. sau 1 thời gian tìm hiểu, em mạnh dạn chơi mạch lọc tần số cao nhằm đạt được mục tiêu giảm treble và loại bỏ tần số tự kích. và em đến với mạch Zobel. mạch này đơn giản, gồm 1 trở mắc nối tiếp 1 tụ
Re: my system... tube... tube and tube. thử nghiệm mạch Zob 2 cụ thâm niên có nói 1 chút về mạch này mạch này có thể lắp nhiều nơi, như thoát lưới tầng đầu hoặc giữa, ngõ ra của hồi tiếp... thậm chí mắc vào 1 anode của bóng công suất kéo đẩy. dòm qua đống linh kiện, cộng với tình hình chính trị nhà em... thì em quyết định chọn cách mắc plate to plate với mạch RC này
Re: my system... tube... tube and tube. thử nghiệm mạch Zob thật sự em biết là tính toán sao cho đúng mạch này là khó.... vì tùy gu và tình hình. em chưa tìm thấy tài liệu chỉ dẫn cách tính này. đầu tiên em phang 1 trở 47k và tụ 600 pico... giả định là tải đúng 47k thì điểm cắt tầm 5k... thoai tạm ổn. kết quả, ampli gần như hết xì. âm thanh bị méo 1 chút. maybe mạch này ảnh hưởng đến hoạt động của opt chăng ? wow, thoai em đi tìm 1 cái mạch nào... có thông số opt và giống mạch của mình làm theo y choang cho nó nhanh :mrgreen:
Re: my system... tube... tube and tube. thử nghiệm mạch Zob Những mạch Rờ Cờ ở 2 đầu OPT hoặc giữa các đèn hầu hết là do thực nghiệm lúc đụng trận hoặc cân chỉnh và thường là luôn có trợ giúp bằng cái xì-cốp rồi kết hợp với mắt và tai chứ thiếu cái máy đo thì gay lắm nhe cụ .... Chỉ cùng 1 mạch với 1 giá trị Rờ Cờ nào đó nhưng khi thay đèn chủng loại khác và nhất là thay cái OPT thì giá trị sẽ khác thậm chí là có thể bỏ đi .... Cái này ... "ăn thua tay nghề"

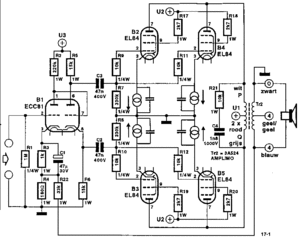

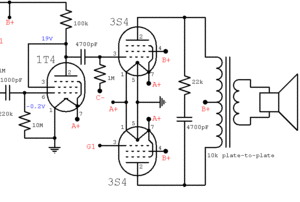

Re: my system... tube... tube and tube. thử nghiệm mạch Zob vâng cụ, cái sê ma trên là paralell PP, trong khi của em chỉ PP thông thường nên opt của em trở kháng cao gấp 2. em có in ra giấy mạch RC này cho opt 10k của 1 ai đó là R 22k, C 4700 pico . giờ tìm gúc gồ hoài mà không ra... híc :mrgreen: khà khà, may quá 2 trị số này nhà có. nhất là cặp tụ 472 2kv mua từ thời nhà Tống. em hàn gá nhẹ vào opt xem ra răng. kết quả: - treble hết xì - dãi cao giảm đi một ít. tiếng lóc cóc giảm bớt không còn leng keng như trước. âm nhạc hết gắt. nghe rất ư dễ chịu - mid và bass lồi ra, âm dầy cui... wow, đúng ý em quá sức vì em là phang (fan) bass mà. ---> mục tiêu đạt với 4 ngàn đồng VND. mai vào cơ quan em lục cái schema kia
Re: my system... tube... tube and tube. thử nghiệm mạch Zob sau khi thử nghiệm thấy ổn. em lục lọi trong tàng kinh các để nâng cấp linh kiện. cái khó của linh kiện mạch RC này là tụ điện phải sai số nhỏ và chịu áp cao. vì áp kéo đẩy 2 đầu anode là rất lớn. tốt nhất nên chọn tụ > 500Vac, > 1000vdc loại sai số <=5% (sai số J, K). dòm qua dòm lại chỉ thấy tụ phim của Wima tốt nhì thế giới đáp ứng tiêu chí này. hừm, trên 1 cái bo ampli khác hình như có tụ này... khà khà, hút chì... Wima xanh lè 2200, 600Vac, sai số 5%... đúng bài :mrgreen: . thay tụ mới cho tụ 1 ngàn đồng anh Ba, treble nghe hay hơn. đúng là đồ hãng có khác vậy là mạch này xong.

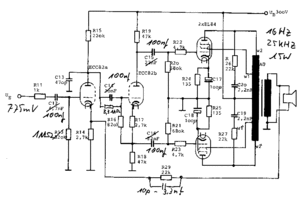

Re: my system... tube... tube and tube. thử nghiệm mạch Zob Em cũng thường chơi kiểu này khi gặp đèn Nga . Gửi Bác Sỉ tham khảo ;
Re: my system... tube... tube and tube. thử nghiệm mạch Zob cám ơn bác. vậy là mạch RC sau cùng của em cũng có trị số tương tự mạch bác đưa, tức là R 22k và C 2200pico. mạch này dùng 2 lần RC nối plate xuống mass ngay điểm B+. còn mạch em là 2 plate nối với nhau. do tính chất kéo-đẩy nên tín hiệu tần số cao triệt nhau. đèn Nga có mạch này... êm dịu hẳn. vậy đỡ tốn tiền mua Mullards bác nhỉ 8) điểm na na thứ hai là mạch em dùng 12at7 mở đầu, đảo pha bằng 12au7 longtail :wink:
Re: my system... tube... tube and tube. thử nghiệm mạch Zob Đôi khi vẫn cần mua Mù-lòa và Rờ-Cờ-A hay gì gì đó vì ... tuy đã mót được êm dịu nhưng thiếu lóc cóc leng keng thì mới chỉ là Mít Èn chứ không Hái Èn ... Cái chiêu thay đổi Rờ Cờ này tối thiểu nó đã có gần thế kỷ rồi nhưng tại sao 1 số bóng Âu Mẽo Nờ-O-Ét vẫn ngày càng lên giá là có lý do của nó .... Cái này là đúng bài ... cào ! Ờ mà tại sao đàng ấy không thử luôn 12AT7 bấy từ đầu đến loong-teo ? Tối thiểu có thêm hskđ để ... phít bách hơi nhiều nhiều cho nó giống đồ hãng hoặc nhiều lúc ghiền quá có thể cắm cây đàn gi ta điện vào thẳng cục em oánh cho nó ra "âm thanh có chất nghệ sĩ" ? :roll:
Re: my system... tube... tube and tube. thử nghiệm mạch Zob phít bách nhiều nghe chán lắm.... giống xxx mà không sợ khó, không sợ khổ... chỉ sợ khô :lol: 12at7 đi với bóng Nga đúng là hông hợp vì cả hai đều chói. có chăng hợp với 12au7. Đại Sư TT03 chơi 1 cặp đầu và lái 12au7 khen hay quá trời.
Re: my system... tube... tube and tube. thử nghiệm mạch Zob Thực sự em ráp theo Cary 12AT7=>12AT7=>EL84 ( RCA hun khói ) , khi bán đi gắn 6P14 vào bị " mắng vốn " quá em chơi zobel vào họ OK liền .
Re: my system... tube... tube and tube. thử nghiệm mạch Zob em cũng không ngờ Zobel giải quyết được vấn đề mà em loay hoay gần 1.5 năm nay mode, trị đủ kiểu cho ampli này. ngay bây giờ, em cảm nhận ampli nghe rất được em biết bác sớm.... thì đỡ quá :wink: bác ráp mạch này, chơi thử đảo pha longtail tải choke đi... như cái ampli của em đây... cảm giác rất yomost cụ Công, lần tới em gởi cụ món quà 1 cặp choke pp for longtail nha.
Re: my system... tube... tube and tube. thử nghiệm mạch Zob Ờ tại cụ bị dính lẹo với 6P14P (kể luôn cả chủng loại 6P14P-xx) mà không có đường thoát chứ nếu cụ có được trong tay bọn đế quốc 7189A thì chắc cũng bị giống em là năn nỉ cho người ta mua lại hết dùm dàn 6P14P của mình cho đỡ .... chật nhà :evil:
Re: my system... tube... tube and tube. thử nghiệm mạch Zob Thay cái loa đi thì mọi sự sẽ giải quyết êm thỏa. Hình như từ đó đến giờ các cuộc thi "đấu loa" thì những cái loa độ nhạy cao chẳng có cái nào đoạt giải cao thì phải ?!? Cá nhân em thích dùng/nghe loa độ nhạy cao lúc đánh đàn cho ban nhạc ... sau khi đã trải nghiệm nghe ở mọi nơi từ trong phòng thâu đến nghe ở nhà và nghe cả ... ngoài đường. Mấy cái loa kêu gọi đả đảo hoặc gọi lúc 5:00AM sáng mọi người dậy tập thể dục từng đặt ở tháp gần rạp 3/4 Đà Lạt đều là loa độ nhạy cao cả; đã vậy còn thuộc chủng loại Hon nữa chứ ... :lol:
Re: my system... tube... tube and tube. thử nghiệm mạch Zob Em được biết WE 594 ( field coil ) thiết kế để treo ... cột điện , còn treo trên ebay ... 24K obama :shock: . Bác có cặp nào trong bộ sưu tập không ? Re em chút âm thanh .
Re: my system... tube... tube and tube. thử nghiệm mạch Zob 6p14p-eb dành để tặng nhau... chứ hem có bán. híc, 7189 chạy sung hơn 6p14p 1 tí. ai đời đi so sánh 1 bóng giá mấy chục đô với 1 bóng giá 50 ngàn vnd :wink: . cơ mà giờ bóng này tìm hơi khó. mai mốt có dịp em mua thử xem sao.

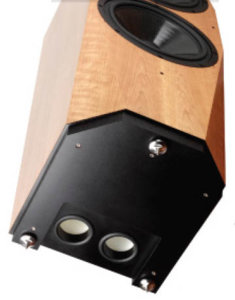

Re: my system... tube... tube and tube. thử nghiệm mạch Zob cụ đừng có mà chê loa nhà em nhá. nhiều người hỏi mua cả bộ mà em ứ bán... vì mua lại khó lắm :lol: đấy, em chơi bát 4 tấc 2235H của JBL hẳn hoi nha. đó chính là cái loa tháo từ thùng JBL 4344... chỉ để phụ trách dãi tần <=150hz... hừm đây là 1 dạng mạch lọc RC plate to plate dùng trong 1 ampli cổ rích với mạch này treble giảm đáng kể. vì thế em nghĩ dùng tụ 2.2 nano là hợp lý. em đã thử qua cả hai và em chọn tụ 2.2nano.
Re: my system... tube... tube and tube. thử nghiệm mạch Zob Hừm cụ có biết ai có thể tặng em được vài chục quả để em biết mà còn làm quen ? Em hy vọng đem về đổi lấy vài quả 7189A cho nó đỡ tốn nhà kho ... :mrgreen: Cụ ợ cụ nói về 7189 thì nó có khác với 7189A mà em đang nói đấy cụ! Với bọn đế quốc thì hễ có chữ "A" vào là nó có khác so với không có ... Cũng như học sinh "A" hạng có khác học sinh ở hạng không có chữ nào cả ...
