Trên mạch đã ghi giá trị rõ ràng. Ý của em là làm sao có được giá trị đó. Nó được xác định bằng công thức nào.
để trả lời đến tận cùng câu hỏi của bác em e rằng tốn nhiều giấy mực và công sức. trước, em có đọc tài liệu về vấn đề này ở những ngày đầu khi mới diy như bác. nhưng giờ thì kiến thức đó đọng lại trong đầu em không còn nhiều. vì sao ? bởi vì nó thật sự không quan trọng lắm bằng việc hiểu về bóng đèn, thiết kế mạch, phối hợp các tầng với nhau, opt, biến thế nối tầng, hồi tiếp, ... và các cái khác. em nói nôm na, đại khái tụ lọc nguồn cần đảm bảo mấy chuyện sau : - lọc sạch điện xoay chiều, gợn sóng điện từ nguồn. tụ trị số càng nhiều, lọc càng sạch. càng nhiều tầng lọc, điện 1 chiều càng sạch. để lọc điện tốt, chỉ cần 1 cục choke vài Henry/ hoặc trở vài trăm ohms- 1 k với 1 tụ vài chục đến trăm uf là tạm đủ. - cung cấp đủ điện (dòng) vào mạch khi mạch cần dòng rút lúc hoạt động tránh làm tụt áp. tụ càng lớn, càng nhiều tụ, khả năng dự trữ điện càng cao. mạch càng cần nhiều dòng, cần tụ càng lớn. đèn công suất cần dòng nhiều nhất rồi đến đèn lái, đèn đầu. - trong mạch ampli audio trở kháng nguồn càng thấp, băng thông đáp tần càng tốt. ... kinh nghiệm thực tế ráp ampli đèn cho thấy tầng công suất cần một- vài trăm đến hơn 1 ngàn uf, tụ tầng lái và tầng đầu cần vài chục uf đến 1-2 trăm uf là đủ. bác có thể tìm các tài liệu về việc thiết kế 1 nguồn tốt qua các tài liệu tiếng Việt hoặc nước ngoài tại nhà sách hoặc trên mạng. thân chào,

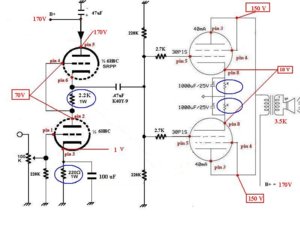

Re: em ráp ampli Single end p.20 Em chào các bác. Em cũng có 4 bóng 30P1S NOS. Và sau khi rã EL34 SE ra để ráp sang PP thì còn dư 2 bóng 6H8C, 1 cặp OPT SE 3.5K và 1 choke 200mA (mấy cục này em tự mần ), và em đã thử ráp mạch 30P1S, dùng 6H8C làm tầng lái. Áp B+ của em là 170V và áp tại anode đèn 30P1S là 150V. Tuy nhiên khi em lắp mạch one triodes chạy 6H8C với điện áp B+++ tại anode đèb 6H8C là 170V thì nó hát bét tý tèo teo. Em chuyển sang mạch pre - driver với việc dùng 1/2 bóng 6H8C làm pre, nửa bóng kia là driver theo mạch lấy được trên diễn đàn, tuy nhiên với áp tại anod đèn 6H8C tầng diver cũng max 170V nên khi nó chạy, ghé sát tai vào loa mới nghe thấy tiếng í ẹ :shock: Sau cùng em chạy mạch SRPP 6H8C (như hình dưới), và nó đã hát to lên được. Phần đèn công suất 30P1S thì em giữ nguyên ngay từ đầu, với B+ 170V, áp anod 150V, áp cathod 11V, trở Rk = 180R => mỗi đèn chạy dòng 60mA. Rồi em lần mò và kiếm được cái mạch 30P1S PSE của bác tcqanh như trên, sử dụng E180CC làm lái và mắc kiểu 2 triodes. Các bác cho em hỏi là em có nên kiếm cặp E180CC về thay cặp 6H8C làm lái ko ạ? áp anod của thằng E180CC này cũng rơi tầm 150-200 = vừa đẹp với 30P1S. Em muốn làm cái SE này nghe nhạc chậm rãi, sâu lắng và ấm áp vì hiện tại EL34PP của em, nắn diot và em thấy nó đánh khá nhanh, mạnh mẽ và sáng tiếng rồi Cám ơn các bác
Re: em ráp ampli Single end p.20 như vậy mạch của bác cao áp là 170V. bóng công suất có Vak là 140V, dòng 60mA --> Pa+g2 = 8.4W. với cách chạy 3 cực hiện tại, thì công suất ra chỉ đạt dưới hoặc bằng 1W. ampli sẽ kêu khá nhỏ. bác cần 1 loa độ nhạy rất cao mới nghe âm lượng vừa đủ. bác có thể thử cho bóng công suất này chạy 5 cực. công suất ra sẽ tăng kha khá. OPT có đường ultralinear ? ampli này chạy 1 bóng công suất nghe buồn lắm. em phải dùng 2 bóng/ kênh, chạy ultralinear thì nghe mới ổn. mạch SRPP như hình tạm dùng thôi. mạch này muốn nghe hay, bác cần cấp cao áp ít nhất 300V. không nhất thiết phải dùng E180CC bác ạ. bóng này giờ khác mắc tiền. hiện tại âm thanh ampli của bác nghe thế nào ? bác muốn âm thanh được cải thiện theo chiều hướng nào ?
Re: em ráp ampli Single end p.20 Vâng, em thấy E180CC ít nhất cũng phải hơn 1.5M/cặp. So với toàn bộ tiền bóng của ampli 30P1S của em hiện tại thì nó còn đắt hơn :cry: :cry: Hiện tại ampli của em nó đánh khá bé tiếng, vặn to tý nó méo xệch. Nghe nho nhỏ với loa cỏ thì giải thấp và giải trung có phần hơi lấn át giải giải cao - cái này 1 phần do cặp OPT tự quấn của em nó ko đạt yêu cầu (vì nó là sản phẩm đầu tiên của em khi DIY OPT, vừa quấn với sơ đồ cũ - hiện bác Tea đã update, vừa ngâm verni và quấn ko đạt). Em muốn cải thiện ampli theo hướng bass sâu lắng và trung âm ngọt ngào, tiếng nó trầm ấm và sâu lắng tý, để em nghe nhạc tiết tấu chậm rãi, du dương. Em sẽ quấn lại cặp OPT, theo sơ đồ mới, có ngõ ra ultralinear và chạy với chế độ 5 cực, 2 bóng 1 kênh mắc song song như sơ đồ của bác. Em chỉ còn phân vân tầng driver thôi, nếu ko dùng E180CC như schema của bác, mà bóng 6H8C thì với áp B+ 170V như hiện tại thì thấp quá, em sợ chơi bóng này làm driver ko đã! Biến áp của em có 320V-0-320V, em đã thử đưa vào mạch, tuy nhiên áp tại anod đèn 30P1S khi đó tận 260V => em sợ tèo mất 4 đèn công suất này của em. Hic Các bác có thể cho em một vài tư vấn ko ạ? Em định ráp mạch công suất theo schema của bác tcqanh dưới đây, còn phần tiền thì nên làm thế nào ạ?

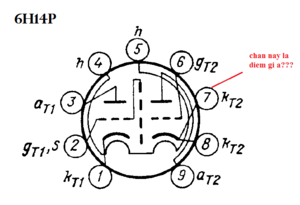

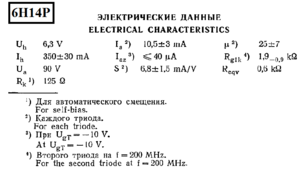

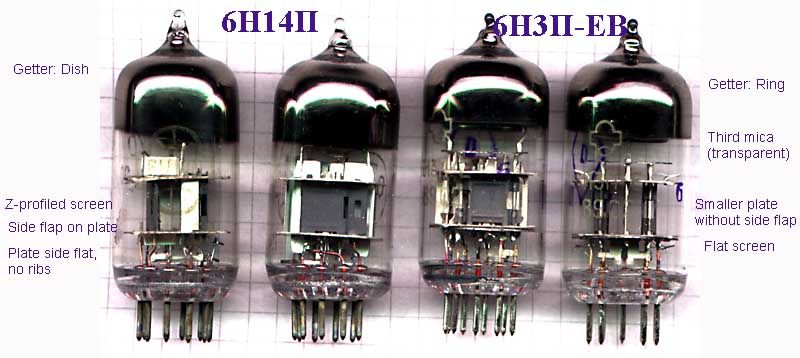

Các bác cho em hỏi, em hỏi, bây giờ em dùng bóng 6H14 để làm driver cho 30P1S PSE của em có ổn ko ạ? Bóng 6H14 này tương đương với ECC84 phải ko ạ? em chưa được nghe qua cả hai loại này nên cũng chưa biết nó "lái" ra làm sao! Em định chơi 6H14 trước, sau đó có điều kiện thì lên đời ECC84 sau cũng được! Em dự định kiếm cặp 6H14 này về ráp, vì em tìm hiểu thấy áp anode của nó tầm 90V, rất thoải mái với B+ 170V của em! về em cho chạy khoảng 10-11mA (theo data của bóng) Em tra data thì thấy chân cẳng nó thế này: - Chân 3 và chân 9: anod 1 và anod 2; - Chân 1 và chân 8: cathode 1 và cathod 2; - Chân 2 và chân 6: Lưới 1 và lưới 2; - Chân 4 và chân 5: Đốt tim (nó đốt nguồn 6.3V/350mA - cục nguồn em có đến 2 cuộn 6.3V/1.5A nên thoải mái; - Còn cái chân 7: thấy trên sơ đồ nó nối với chân 8, nó cũng là Cathod 2 phải ko các bác? Vậy nó dùng để làm gì ạ? Bác nào có mạch tầng đầu dùng bóng 6H14 này cho em xin để tham khảo với ạ. Em chưa biết lắp con trở thoát cathode cho bóng này giá trị bao nhiêu cả, hay là cứ ráp đại con nào cao cao, đo đạc rồi chỉnh sau??? Bóng này có ở Đức Vũ: Em post cái sơ đồ chân và thông số cơ bản của nó lên để nhờ các bác:
Re: em ráp ampli Single end p.20 Theo xxx ý của em là 1 lần gáp là 1 lần khó đã vậy giá hoặc/và công quấn cái biến thế (nguồn lẫn xuất âm) còn tốn bộn nên kiếm bóng công suất nào cho "ngoong bổ gẻ" để bụp 1 phát ăn ngay ... Ví dụ như dùng bóng Ơ-En-lờ-Boa-Tư từ Trung Cộng hay Giây-giây gáp ở chế độ 3 cực thì mỗi bóng ra 7, 8 Oát như chơi đã vậy giá thỉ 300 ngàn Dúe Nản Tệ ... Đã vậy có thể giữ nguyên luôn cái Ô-Pê-Tê 3K đang có sẵn mà mầng ngay ... Có thể nói Ơ-En-lờ-Boa-Tư là thuộc dạng "oăn sai-dờ phít on-lờ"
Re: em ráp ampli Single end p.20 Đằng nào em cũng phải quấn lại cặp OPT, cặp cũ lần đầu quấn tệ quá, với lại em muốn quấn theo sơ đồ mới, dùng được cả 2.5K và 5K cho loa 8Ohm, giấy cách điện em cũng đã sắm loại đạt yêu cầu. Giờ đang lười và sau mấy tuần hì hục với ráp ampli đau lưng quá nên em đang chưa tính đến ngồi quấn. Cục nguồn thì em vừa quấn, rút kinh nghiệm những lần trước nên lần này em đã mần liền 1 cục 320V-250V-180V-120V-20V-0-20V-120V-180V-250V-320V, dòng 200mA, thoải mái chích chọt hàn nối bác ạ! Chỉ phân vân và mắc ở chỗ đèn driver này thôi ạ.
Re: em ráp ampli Single end p.20 Bác cho em xin sơ đồ đẩy chơi chơi ra 7W với ạ, đừng xúi em hỏi Cụ Gúc nhé, em hỏi rồi. Tiện hỏi thêm Bác, Bóng nào đẩy em No1 này ngoong nhứt ạ?
Re: em ráp ampli Single end p.20 Cứ lấy 1 mạch Boa-Tram-Bê nầu đơng giảng nhất mòa chạ câu thế dứa 400 Vôông gồi chỉ thay cái Boa-Tram-Bê thành cái Ơ-En-lờ-Boa-Tư rồi thay đổi chút đỉnh dùng Ô-tô Bai-át loà xong ...
Re: em ráp ampli Single end p.20 Chuẩn mực công chức ngày nay. Phòng tiếp dân chỉ qua phòng nghiệp vụ, phòng nghiệp vụ chỉ tiếp qua phòng hành chính, phòng hành chính chỉ tiếp về phòng tiếp dân. Em liên tưởng tí, bác đừng mắng em tội nghiệp . 300B có tới hàng.... loại mạch mà em chưa ngộ được cái nào đơn giản nhứt bác ạ.

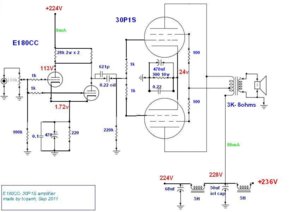

Re: em ráp ampli Single end p.20 để được cái âm thanh bác muốn, em nghĩ bác nên dùng tầng đầu bóng nào có nhạc tính 1 chút. E180CC em dùng là Mullards, bóng này thì khỏi bàn rồi. nếu bác không có điều kiện, bác có thể dùng 12au7, chạy y chang tầng đầu như mạch của em. em đã thử qua 12u7 cùng với 30p1s nhạc tính nghe rất tốt bác ạ. mạch SRPP có đặc tính triệt méo hài chẵn nên âm thanh nghe âm thanh hơi khô bác ạ. vì thế mạch này ít khi dùng. bóng này bác chạy ultalinear nhé. lưu ý opt chỉ ngâm vẹc ni lõi, ko ngâm cả fe. lý do... mai mốt em... nói . bác nên quấn opt to 1 chút, chạy dòng có thể đạt 120mA DC đặng sau này có thể chơi 2 bóng song song. biến áp của bác bị sụt áp dữ vậy ? với 320V CT, dòng toàn mạch tầm 140mA thì ít nhất cao áp cũng được 320-340V trở lên. có lẽ mạch nguồn của bác bị rò điện chổ nào đó xuống mass rồi. mạch trên em ráp lâu rồi, về sau này em tăng Va bóng công suất lên 240V vẫn chạy êm ru. 1 người quen chạy bóng này lên 280V cũng không hề hấn gì. vì thế bác yên tâm. bóng này về kết cấu giống bóng 6V6 nên bác cho em nó chạy giống như chế độ 6V6 cũng an toàn. nếu lỡ bác có cao áp trên 300V thì bác có thể dùng cách nối trực tiếp từ tầng đầu vào công suất = direct coupling. như vậy bác đỡ tốn cái tụ nối tầng... và nhiều khả năng âm thanh hay hơn... tụ nối tầng tốt nhất là sợi dây điện :lol: 1 ví dụ về mạch nối trực tiêp. đây là mạch Loftin-White nổi tiếng. tuy nhiên để chơi mạch này, bác cần biết tính toán 1 chút về mạch.
Re: em ráp ampli Single end p.20 Trùi tại dzì bác cứ đi tìm mạch cho khó mà em cũng thông cảm chiệng đời cho bác vì vốn dĩ con người ta ở đời thường khi bỏ tiền khủng ra (do mua/chơi bóng Boa-Tram-Bê) thì lại nghĩ những thứ khác cho đắt tiền bao gồm cả thiết kế mạch, tụ tị, trở triếc đủ cả ....vì nghĩ gằng "để cho xứng" nhưng thực tế khi xưa Oét-tơn làm ga bóng Boa-tram-Bê dùng chỉ vọn vẹn 1 bóng/tần lái gất đơng giản như đang giởn. Chẳng qua thời đó chưa có đi-ốt nắn điện nên phải tốn thêm cái bóng nắn điện cho gườm gà géc gốu đã vậy tụ lọc nguồn thời đó cũng không có trị số to ... Thời này do ở thế kỷ 21 thì nắn điện đèn chỉ cho gách việc và tụ lọc trị số khủng thì ở chợ trời wá gẻ thì với chỉ vỏn vẹn có 3 hoặc 4 bóng bao gồm "1 hoặc 2 cây 6H9C/6SL7 + 2 cây Ơ-En-lờ-Boa-Tư" là có ngay 1 cục xì tê Ét-Ơ ... Cứ kiếm trở than (cạc-bon côm-pô-gít) Tài-Oan/Trung Cộng và tụ dầu liên lạc Nga ngố và tụ lọc điện lực là oánh ngoong ăn ... Với mạch Boa-tram-Bê còn géc gốu vụ đốt tim do là bóng đốt tim trực tiếp chứ với O-En-lờ-Boa-tư thì vì là bóng đốt tim gián tiếp thì vấn đề còn khỏe nữa ... :lol:
Re: em ráp ampli Single end p.20 EL34 mắc triode mà ra 7-8W... thì coi bộ phải chơi tới 2 bóng/ kênh à nghen. nếu dùng phương pháp " kích dương " thì có thể đạt được công suất này... tuy nhiên phải trả giá ... bác anhtuan có thể tham khảo mạch lái ngoong như 5687, 6h30, Ecc8010, 417, 7788, e180f, D3a... tựu trung là những bóng có hỗ dẫn cao, trở kháng thấp. tuy nhiên đây phần lớn là bóng mắc tiền cấu hình rẻ : dùng 6p14p, 6p1p, 6c45p, 6e5p, 6J52, 6e6p, 6h23-eb chặp đôi.
Re: em ráp ampli Single end p.20 Cụ lại vớ vỉn ... Với bóng Mù-lòa Ăng-lê thứ thiệt nó oánh ga được đến 10 Oát ... còn bóng Giây-giây thời này oáng ga 6-7 Oát khỏe ... ---> Cụ không tin cứ chếch đa-ta-xít .... Chơi mí bóng này cho ... uổng tiền lẫn uổng đủ thứ !!! Chưa kể Miu-lờ Ì-phếch nếu dện thêm cái Pót Vô-lum ở đầu ... ---> Cứ dện Mừa-hưa-Oa-Ếch-Bả hoặc Xá-Hắc-Chíng-Xê là khỏe ge ... Gô bách tu Cờ-lát-xích ...!!! Mí bóng này chỉ nên gáp Ét-Ơ nếu và chỉ nếu là do nghèo mà có ai cho và ép dùng mà không có chọn lựa nào khác ... Nếu không còn chọn lựa nào khác (đương nhiên còn phải thêm tiêu chí "dễ xương") thì niên nạc với em em sẽ tặng cho cặp bóng khác mà đút vô xài ...
Re: em ráp ampli Single end p.20 Bác sỹ cần xem lại Cái thời kỳ mới bước vào DIY amply đèn thì hầu như ai cũng làm EL34 SE theo topic mà bác Rumbeng đưa ra và đó là 1 shema dễ làm cho newbie, mạch được 7W đó bác ạ
Re: em ráp ampli Single end p.20 vấn đề ở chổ Pout này ở mức méo bao nhiêu phần trăm ? 7-8W với méo 10-15% thì có tính không ? để đạt 7-8W ở 5 cực thì ô cưa. ở 3 cực thì...trả giá hơi nhiều :wink: em có ráp qua bóng thông số na ná EL34, chạy cật lực Pa 25W= Pa max EL34 thì Pout gắng lắm mới 5W với méo chấp nhận được.
Re: em ráp ampli Single end p.20 bác cho em chế độ chạy bóng này sao cho ra 7W ở 3 cực nhé. nếu đo méo bao nhiêu ở mức này thì tốt quá. cám ơn bác. với 1 bóng Pa max 25W, chạy 3 cực mà công suất ra đạt 7-8W thì quá tốt......

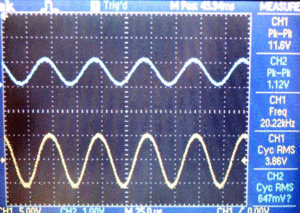

thì đúng gòi. cũng với chế độ này, qua 3 cực công suất còn 1/2 à bác ơi. em quên nói, công suất ở 1 khz, 20 khz nó khác công suất ở 20-25hz... . nếu đo 1 khz 10w, mà đo ở 25 hz còn 2w thì... bác có thấy bóng 300B to thế kia, tải thấp chủm, thuần 3 cực... mà Pout cũng tầm 8W. EL34 là bóng 5 cực thì... khó mà đạt 8W à nghen
Re: em ráp ampli Single end p.20 Việc thứ nhất: Những bóng trên em không có và chắc lâu lâu nữa thì may ra có vì thu nhập không cho phép. Thứ hai: Em đang dựa vào phần mềm Multisim để tính toán, chưa có thực nghiệm và đang trong giai đoạn tập kết linh kiện làm EL34 SE. Ý định dùng 12AX7 mắc CCS đẩy sang EL34 chạy 3 cực. B+400v được khoảng 5W là em ưng cái bụng rồi. Mặc dù không muốn dùng 12AX7 nhưng hết cách vì không có bóng nào khác.
làm EL34SE bác cứ chơi theo cấu hình đoạt giải nhất chim Ưng contest 2012 mà chơi, bóng 6SL7 ko có thì chơi 6H9C rẻ hều,

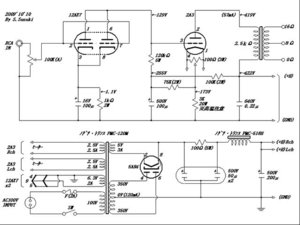

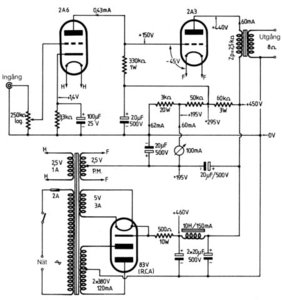

Re: em ráp ampli Single end p.20 12ax7 hay một phần nhờ méo hài đặc trưng. bác mắc nguồn dòng, hoặc srpp thì mất cái hay đặc trưng này rồi. vừa rồi em có gởi bóng và một số linh kiện ráp ampli đèn ra tặng Xã Đoàn. nếu biết trước điều trên thì em đã tặng bác 1 ít bóng cho bác thử nghiệm rồi. lần này, bác thử chơi fixed bias đi, xoay vặn vui lắm. với 1 bóng 12ax7 và 2 bóng EL34 thì bác có thể ráp 1 cái ampli ngon lành theo sơ đồ của Loftin- White. sơ đồ nguyên thủy là 12ax7 nối tầng trực tiếp 2a3. dân audiophile thế giới khen mạch này lắm. bác làm thử xem thế nào.
ampli này đoạt giải có lý do của nó. bên trong linh kiện toàn hàng độc hông à. ngay cả cây 6sl7, el34 và cây đèn nắn toàn dạng thuốc độc . ampli này mắc ultralinear, hình như ra được hơn 5-6W 1 tí.
