Re: em ráp ampli Single end p.20 Đã lắp KT88SE rùi thì lắp EL34 làm giề ? Không có những tube trên thì dùng 6H1P hoặc vài loại khác của nga ngố , nếu ko thì cứ phang con 6H8C của anh Hai vào là ô-cưa , sao phải xoắn .??????????????? Nếu muốn chơi đỉnh mà chỉ SE - 20 W thì chơi loại đỉnh mịa của dòng này : KT-120 Tungsol , có thể làm để thi đấu SUMO , con này ra 20 W luôn , làm phát rùi nghỉ chuyển qua chơi P.P . PPP . PSE . Em mới về có 8 quả âm mưu chơi PPP luôn .
Re: em ráp ampli Single end p.20 Nếu bác làm theo mạch này theo ý BS hoặc mạch cần 12AX7 thì ới em, ngoài ra nếu cần bóng gì cứ loa cả làng nên chắc sẽ nhiều người giúp bác, bác cứ làm em có gì sẽ chuyển cho bác hoàn thành dự án
Re: em ráp ampli Single end p.20 Em xoắn là vì thèm cái trung âm của EL34 ạ . PPP thừa một cặp, bác tặng em một cặp đi. Anh Hiếu cho em xin mạch nhé.
Re: em ráp ampli Single end p.20 4 quả / 1 channel . 8 quả vừa đủ , chẳng thừa quả nào . Làm phát này so găng với 845 P.P của lão cuongnm :lol:
Re: em ráp ampli Single end p.20 Cái lày là đến độ cãi chày cãi cối gồi .... Bẩm cụ méo dưới 8% cụ à ... Mà bình thường cụ thường "đo bằng TAI" dùng đèn méo tá lả mà cứ khen lấy khen để mà giờ anh em theo đa-ta-xít chính hãng giới thiệu méo dưới 8% mà cụ đã la om sòm đã vậy là ở chế độ 3 cực đàng hoàng chứ không phải hằm bà lằng cực như cụ phán tầm bậy tầm bạ đâu à ... :lol:

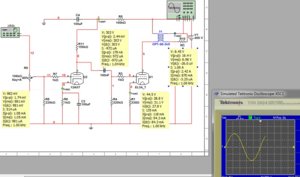

Em chạy thử nó ra thía này, các bác ngó giúp em cái. Ổn em làm tới luôn Cụ concerto còn nhớ nhời hứa với em hông :?:
Re: em ráp ampli Single end p.20 Cụ Công xẹt phán đúng quá! Cụ tcqanh xem lại đi chứ EL34 SE mà ra 7-8w ở chế độ Triode thì bình thường thôi mà. Mai Cụ chịu khó qua Em dẫn đi mua cái OSC về mà tập đo đặng có thông số chính xác để tranh luận.
Tiện thể Bsĩ chưa trả lời, Em xin phép nhận xét mạch Bác chút xíu: Không ổn rồi Bác ơi, - Con trở Cathode của EL34 phải tăng lên khoảng 560 - 680 Ohms để giảm dòng bias xuống ~ 60-70mA, Bypass con trở này bằng tụ ~ 220uF - Trở lưới đèn EL34 tăng lên khoảng 470-560k
Xin cụ giúp em giúp cho chót! Nhời cụ nhắc lại chứ em hứa gì và bất cứ ai thì em sẽ giữ lời 100% nhưng em van xin là đôi khi phải nhắc cho em nhất là bằng PM hoặc bằng phôn vì nếu không nhắc em là em nghĩ "... không cần sự giúp đỡ của em ..." là em sẽ quên đấy vì em sợ sự giúp đỡ của mình làm người ta khó chịu hoặc vô ích ! Trên đời giúp đỡ cũng là 1 điều nhạy cảm lẫn tế nhị ... Đã vậy vì điều kiện không gian và thời gian của em nó bị giới hạn nên em luôn gáng gom nhiều lời hứa cùng 1 lúc để thực hiện nên mong các cụ nhắc giúp em để em thực hiện được chu toàn và nhanh chóng lẫn hiệu quả ... Mong các bác thông cảm cho em ! Đội ơn các bác nhiều lần!
mạch này không ổn vì các lý do sau: - bias bóng EL34 cao quá. - áp thấp, dòng cao nghe không đã bằng áp cao dòng thấp hơn. mạch cho thấy Vak của EL34 dưới 350V. vì thế với 400V cao áp như em đề nghị trang trước, bác nên dùng fixed bias để duy trì cao áp đúng 400V cho EL34. lúc này bác setup dòng qua EL34 khoảng 55-60 mA là ổn. như thế Pa khoảng 22-23W sẽ bền bóng. bác ra chợ mua cái biến áp nhỏ xíu loại 220-110V ra 12V. đấu ngõ 12V vào cuộn đốt tim 6V, bác sẽ có điện áp ra 55-110V. lấy điện áp 55V cho qua 1 con diode 1n4007, đầu còn lại nối mas. dùng trở hạ áp, tụ lọc và 2 cái volume đểu 50K là có ngay áp - 45Vdc.
hừm :twisted: ,.... có điều chưa biết năm nào mới thực hiện à nghen :lol: người hứa phải tự nhớ lấy.... em nhớ không nhầm thì đàng ấy hứa với em nhiều lắm... còn thực hiện thì lai rai quá....... :mrgreen: hôm qua em ngủ sớm nên không nghe phone của đàng ấy
Cảm ơn những góp ý của các bác. Mạch đó xuất phát từ những linh kiện hiện có nên em định táng bừa vào, nhưng không được rồi. Tiếp tục nghiên cứu qua Fix bias, có gì khúc mắc em lại túm áo Blu bác sỹ nhé
Nó phụ thuộc và khối lượng và kích thước cụ ơi ... Bưu điện thành phố đâu có vận chiểng không cho cụ đâu .... Em hữa với cụ nhiều lắm nhưng mà cụ không thèm nên ... thôi !!! Tặng cụ thì cụ lại chê bai hoặc quăng xó thì cũng như không .... :lol:
Cả Mù-lòa và Giây-giây đa-ta-xít đều phiên chúng sanh chạy áp Vak từ 300 - 350V và bai-át khoảng 80 - 70 mA mà cụ lại phiêng chúng sanh ... chơi ngược !!! Chẳng lẽ tai cụ nó cũng ngược vơi hãng sx ngay chính cái đèn đó hở cụ .. ?!?! :roll: :lol: Áp cao chỉ được cái ... mau tèo cả người lẫn bóng hơn ... :evil:
thì dận chiển qua Fedex cũng được mà. còn nếu ham rẻ, chuyển bằng đường biển gói tất cả vào 1 cái thùng rồi gởi cho em luôn thể. à nè, cụ có bóng Xá i em bả hem ? tự nhiên giờ em khoái mí bóng như vầy. cái này mới gọi tài xế all in one.
ừa, gu em khoái áp cao. chắc có lẽ tai em khác với tai của hãng nhát thế. với 400V cao áp, Vak tầm 390V nếu chạy fixed bias mà bóng EL34 mau tèo... thì đích thị đây là bóng... bèo rồi. áp cao mà trong khoảng cho phép thì vẫn an toàn cho bóng cụ ạ. OPT tự quấn, phe thường, chạy 80mA DC không đơn giản đâu nghen cụ. bão hòa từ như chơi. thùng bóng đèn đã đóng gói. chiều em vượt kênh Nhiêu Lộc đưa hàng đúng chổ nhá.
Xin phép 2 bác để em chuột bạch vụ này được không. Cặp EL34JJ sắp có, OPT 3,5k tự quấn chỉnh Arigap khoảng 22H, nguồn dệt nhiều mức B+, bóng rề chưa có. Gia cát dự vụ này khoảng 2 tháng sẽ có báo cáo. Bác Công khi nào tiện gói em xin nhé, cục tròn tròn ở phần nguồn ấy.
[quote="tcqanhđể trả lời đến tận cùng câu hỏi của bác em e rằng tốn nhiều giấy mực và công sức. trước, em có đọc tài liệu về vấn đề này ở những ngày đầu khi mới diy như bác. nhưng giờ thì kiến thức đó đọng lại trong đầu em không còn nhiều. vì sao ? bởi vì nó thật sự không quan trọng lắm bằng việc hiểu về bóng đèn, thiết kế mạch, phối hợp các tầng với nhau, opt, biến thế nối tầng, hồi tiếp, ... và các cái khác. em nói nôm na, đại khái tụ lọc nguồn cần đảm bảo mấy chuyện sau : - lọc sạch điện xoay chiều, gợn sóng điện từ nguồn. tụ trị số càng nhiều, lọc càng sạch. càng nhiều tầng lọc, điện 1 chiều càng sạch. để lọc điện tốt, chỉ cần 1 cục choke vài Henry/ hoặc trở vài trăm ohms- 1 k với 1 tụ vài chục đến trăm uf là tạm đủ. - cung cấp đủ điện (dòng) vào mạch khi mạch cần dòng rút lúc hoạt động tránh làm tụt áp. tụ càng lớn, càng nhiều tụ, khả năng dự trữ điện càng cao. mạch càng cần nhiều dòng, cần tụ càng lớn. đèn công suất cần dòng nhiều nhất rồi đến đèn lái, đèn đầu. - trong mạch ampli audio trở kháng nguồn càng thấp, băng thông đáp tần càng tốt. ... kinh nghiệm thực tế ráp ampli đèn cho thấy tầng công suất cần một- vài trăm đến hơn 1 ngàn uf, tụ tầng lái và tầng đầu cần vài chục uf đến 1-2 trăm uf là đủ. bác có thể tìm các tài liệu về việc thiết kế 1 nguồn tốt qua các tài liệu tiếng Việt hoặc nước ngoài tại nhà sách hoặc trên mạng. thân chào,[/quote] Bs bốc thuốc nặng quá rồi.em nhớ là Fo=5,035/sq.root(L * C). với lại con ST70 xài có vài chục uF. đề nghi Bs chứng thực toa thuốc nhé.
Re: em ráp ampli Single end p.20 Bác ạ! Cuối tuần vừa rồi em đã thử mod con 30P1S của em như sau: - Biến áp em quấn cao áp dòng 180mA, có CT - Cao áp đo tại biến áp khi không tải: 250V-0-250V; - Sau khi mắc vào mạch chạy 4 bóng 30P1S PSE, 2 bóng tầng đầu 6H8C: + Áp tại 2 chân tụ lọc đầu (tụ dầu, tháo máy quân sự Mỹ, 40uF/630VAC) đo được là 190V; + Áp sau choke, tại 2 chân tụ hóa 280uF/400V (Rubycon tháo máy), tức điểm B+ của nguồn là 180V, em có lắp con trở xả ngay tại chân + của tụ này thoát mass, R=220K; * Như vậy, 250VAC, qua nắn, qua lọc, qua choke... của phần nguồn, sụt áp đến 70V :roll: :roll: - Sau đó em tiến hành tháo bỏ 4 con trở sứ 100ohm/10W thoát mass đốt tim của 4 bóng 30P1S (nguồn 30V/0.75A), vì em nghi nó làm sụt áp, do khi chạy trở nóng kinh lắm. Và tiến hành đo lại áp của các điểm trên. Kết quả là vẫn ... y nguyên các giá trị điện áp như em đã báo cáo ở trên. Như vậy có thể kết luận là ko phải do mấy con trở này. - Rồi sau đó em tháo đường cấp B+ cho OPT, nghĩa là mạch bây giờ chỉ có đốt tim cho mấy cái đèn, và nguồn cấp B+++ cho tầng pre. Em đo: + Áp AC tại biến áp: 220V-0-220V; + Áp tại B+ của mạch: 280V Như vậy có thể kết luận là tầng công suất nó làm sụt áp ghê gớm như vậy! và mạch nguồn của em ổn, ko bị rò điện xuống mass, vì em đã rã ra, hàn lại lần này là lần thứ 2, kiểm tra cẩn thận và đo đạc cần thận rồi! Các bác cho em hỏi, có phải bóng 30P1S nó làm sụt áp ghê vậy hay ko? hay tại mạch công suất ?
