Mắt này thì cụ thay mới, mắt tàu cũng đủ bền đến khi cụ chán cdp đó.



Không thấy bác chủ topic vvxuan pót lên mấy cái hình Revox cho anh em nhòm và hóng bệnh nhỉ?



Nguyên nhân cd loại e nói ở trên hay hỏng mắt là cái cục lọc kiêm ổ cắm điện. Nó có 1 dây từ cục đó nối vào vỏ máy. Tháo dây đó ra là ok.



Chắc bác cũng cày mãi rồi ko đc, nên chắc là "nó hỏng cái gì trong đó" ko bắt bệnh từ xa đc đâu ạ. Đồ cổ nên chất lượng các linh kiện xuống cấp, nếu đã kiểm tra kỹ mà ko phát hiện được thì chỉ còn cách chờ nó chết hẳn...


Sent from my iPhone using VNAV Community



Revox B710
Loại này phần ghi hay bị lỗi, băng FE ghi ok, nhưng các loại CR hoặc Metal thì ghi bị tịt 1 kênh, 2 kênh hoặc ngược lại. Nguyên nhân hay chết IC chuyển mạch họ CD40xx trên bo Rec hoặc bo dao động.



Sent from my iPhone using VNAV Community

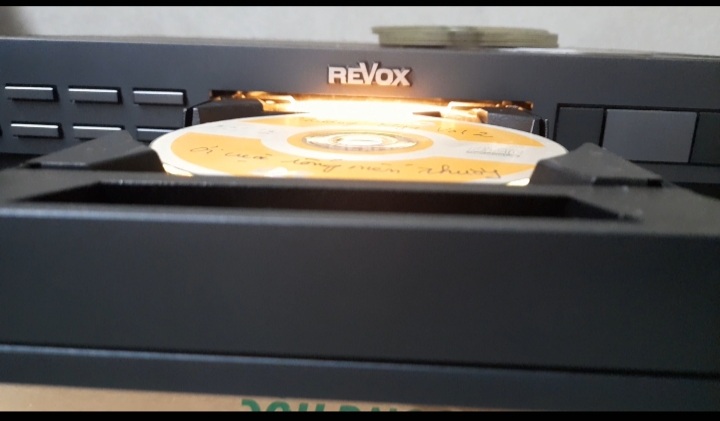

Revox B226 bệnh khay đĩa cò cưa thò ra thụt vào liên tục.Có 2 nguyên nhân, do mạch điện và do cơ khí.
Revox này nó có cơ chế khi khay đĩa vướng kẹt mô tơ ra vào cửa sẽ ăn dòng nhiều hơn làm giảm điện áp cấp cho mô tơ. Máy sẽ đổi chiều quay mô tơ.

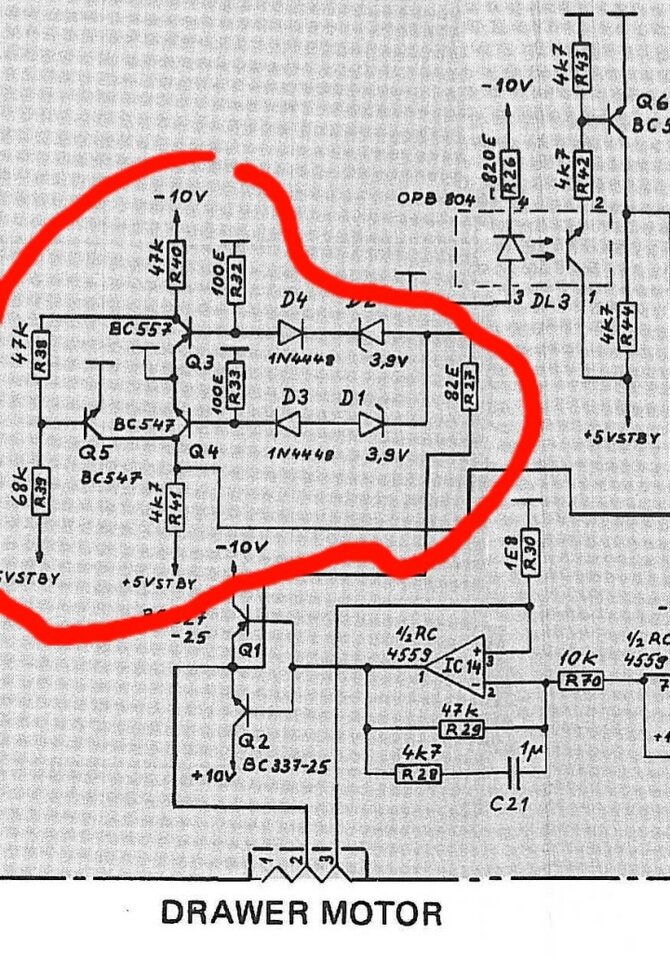

Nếu khay đĩa đẩy bằng tay thấy nhẹ nhàng thì kiểm tra linh kiện trong khu em khoanh.
Khay này làm bằng nhôm zamak hay bị cong nứt. Gây hiện tượng khay đĩa tì vào 2 bánh xe nhựa nhỏ đỡ khay 2 bên gây ma sát.
Các cụ tháo mặt trước và bo giải mã và nguồn ra nhìn 2 bên cơ đĩa sẽ thấy 2 con ốc vít điều chỉnh bánh xe dẫn hướng cho khay. Mới cong nhẹ gây kẹt khay thì chỉnh 2 ốc vít này sẽ ổn trở lại.
Khi cong nhiều phải dùng máy mài 2 bên khay nhôm một chút, sơn lại gắn vào là ok.

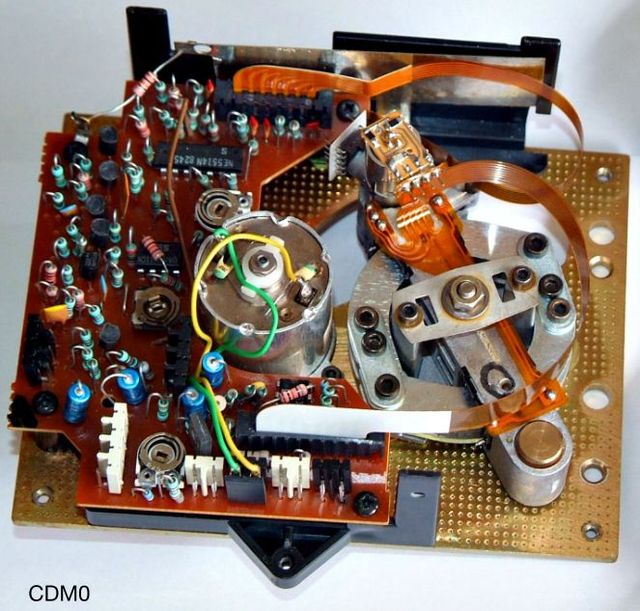

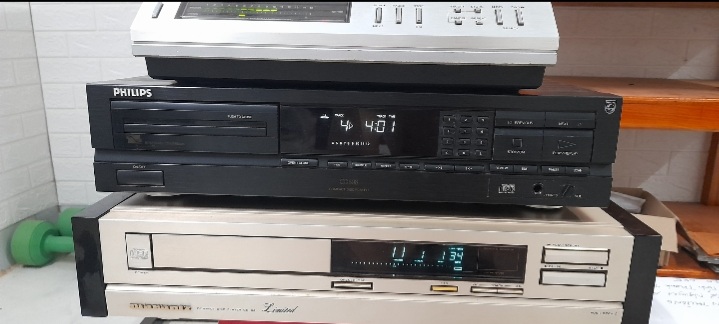

Bệnh thường gặp của cd dùng mắt Philips cdm0. Các loại máy Marantz, Philips...
Hiện tượng ko đọc hoặc đọc kén đĩa. Cắm điện lâu hoặc sấy có khi lại đọc.
Các cụ thay hết mấy con tụ mầu xanh chân 2 đầu trong bo bên dưới mắt là phần nhiều khắc phục được.
Dòng mắt cdm4 bo servo cũng có 1 tụ xanh 33uf. Nên thay ngay tụ này.



Em chủ yếu sẽ tập trung các bệnh phổ biến dễ tự xử lý vọc vạch.
Hôm nay chia sẻ các cụ bệnh hiếm nhưng lại rất phổ biến.



Cụ Radio cổ kính chạy toàn bộ tube. Bệnh của cụ là hơi nhiều lời
Bật lên là cụ chơi bản nhạc sấm sét, leng keng, loẹt xoẹt, răng rắc... Vặn càng to cụ chơi càng mạnh.



Cụ dùng 5 bóng. 3 bóng Radio, 1 bóng công suất. 1 bóng tiền khuếch đại kiêm 2 diode tách sóng cho Radio.
Nhổ 3 bóng Radio bệnh vẫn thế. Nhổ bóng tiền khuếch đại thì hết bệnh.
Phía trước có nút TA, TB để dùng làm ampli với tín hiệu ngoài vẫn thế.
Kết luận do bóng tiền khuếch đại hoặc dò tụ phần âm sắc, hồi tiếp, liên lạc...



Xem kỹ thì một số tụ đã có vết hàn. Tức là bác sĩ trước đã lọ mọ và đi gần đúng hướng. Sự việc bắt đầu khó dần.
Quan sát công tắc TA, TB có vết xịt RP7. Xong rồi, chính RP7 là nguyên nhân.
Ở cụm dây lên TA, TB, bass, treble... Có 1 dây đưa nguồn cao áp lên và xuống. Khi bật TA, TB thì ngắt nguồn cao áp ko đưa xuống. Nguồn này dùng cho bóng mắt thần chỉ thị của Radio.
Họ cũng có tính toán tiếp điểm cho nguồn này nằm khá xa tầm 2cm với tiếp điểm tín hiệu.
Chính RP7 đã gây dò cao áp sang đường tín hiệu tạo ra bệnh nổ.
Tháo đường cao áp lên và xuống. Nối trực tiếp vào bóng mắt thần. Cụ im thít.
Nhược điểm mắt lúc nào cũng sáng, cả khi dùng cụ làm ampli nhưng ko vấn đề gì. Nhìn lung linh đẹp hơn. Và quan trọng ko ảnh hưởng gì đến kỹ thuật của máy.
Kết luận nhỏ, các cụ tuyệt đối đừng dùng RP7 để xịt. Rất nhiều bệnh rất khó oái oăm phát sinh từ RP7.
Rất nhiều máy e đã sử lý có liên quan RP7.



E chia sẻ quá trình sử lý 1 máy để các cụ hình dung máy các cụ được chăm sóc như thế nào.
E ở Thanh Hóa các cụ nhé. Đa phần máy gửi đến đều từ Hà Nội. Ngoài ra còn ở nhiều tỉnh thành khác. Tới tận Hậu Giang, Cà Mau, Bắc Ninh....
Khoảng 50% là máy đã được sửa chữa nhưng bác sỹ bó tay. Rất nhiều máy là của các cụ ở diễn đàn này.

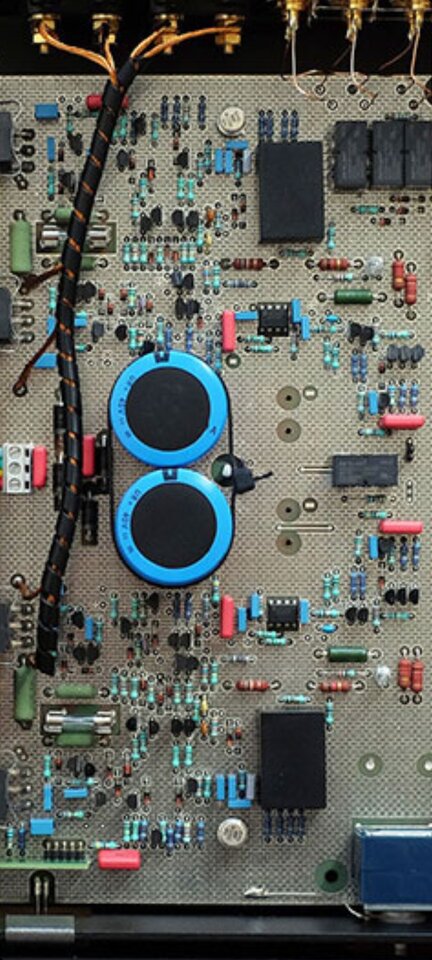

E nhận 1 ampli Lavardin IS. Tình trạng ko kêu cả 2 kênh. Vỏ máy còn đẹp, ốc ác đầy đủ.
Mở máy ra thì hơi bất ngờ. Máy được làm thủ công, bo mạch cũng làm kiểu thủ công kiểu bàn ủi. Không ghi bất cứ chữ nghĩa ký hiệu gì. Và đặc biệt các Transistor chíp IC đều bị xóa hết số. Một số Transistor còn số là loại A42, A92... Nhưng những con còn số này là đã bị thay thế rồi.
Trên máy còn có 2 hộp đen, chưa biết có gì bên trong.



Một kênh thiếu vài điện trở, kênh kia thiếu 2 diode ổn áp. So sánh kênh tham chiếu gắn linh kiện thiếu. Kiểm tra toàn bộ ko hỏng con Transistor nhỏ nào, ko hỏng bất kỳ diode và điện trở nào. Sò công suất chết, sò là loại Darlington. Thay thế sò.
Phóng điện sò nóng, có DC ngõ ra.



Tìm kiếm thông tin về máy.
Tin ko hay là ko có sơ đồ, người làm ampli này đã chết vì tai nạn... xe đạp. Linh kiện bị xóa số là chính hãng xóa. Và ampli này hỏng chỉ có cách gửi về Pháp để sửa chữa.
Háng hai end mà xóa số kèm hộp đen là khá hiếm.



Nghi hộp đen và con opamp ko có số. Quan sát linh kiện bên ngoài opamp nhận ra ngay nó là opamp đơn làm nhiệm vụ DC offset. Ko thành vấn đề vì con này kiếm loại noise thấp offset thấp thay thế là ok không ảnh hưởng gì âm thanh.
Rút 1 con opamp ra test. Ngon ko chết.
Rút hộp đen ra, bên trong đổ keo kít mít. Nhưng dựa trên dấu vết và vị trí chân thì dễ nhận ra nó gồm 6 con transistor và 2 diode. Vậy thì nó là mạch visai đối xứng. 4 con vi sai và 2 con CCS. Diode ổn áp cho ccs.
Đo linh kiện trong hộp đen ko chết con nào.
Lạ nhỉ.



Tiếp tục nghiên cứu phát hiện ra các transistor đã bị thay thành A42, A92 chân kiểu Mỹ, ngược chiều với chân châu Âu.
Kiểm tra các transistor còn zin đều chân châu Âu. Có tí ánh sáng rồi.
Nhìn kiểu hình dạng và dựa trên kinh nghiệm đo transistor Vbe, Hfe khẳng định họ dùng con BC546C và BC556C. Loại cổ sản xuất châu Âu chứ ko phải loại On hoặc F sản xuất sau này.



Đang có sẵn loại BC cổ, thay hết A42, A92.... Chiều cắm giống như hình ruột gan máy trên mạng.
Phóng điện... Vẫn như cũ. Sò nóng, ngõ ra DC...

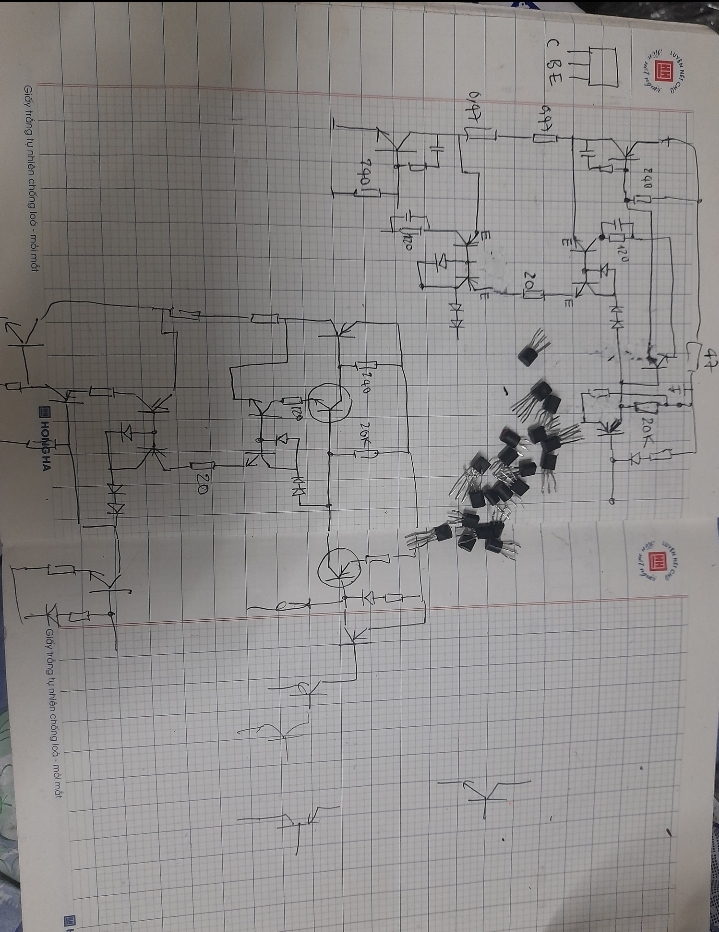

Cách cuối cùng là vẽ lại sơ bộ sơ đồ máy. Mục tiêu là xác định đúng transistor nào thuận ngược. Sau vài lần vẽ và phân tích thì kết luận họ dùng 2 loại transistor khác nhau. Loại kiểu chân Âu và Mỹ. Để máy hoạt động mỗi kênh buộc phải có 2 transistor kiểu chân Mỹ. Cũng cố thêm nữa là nguồn máy khá cao. Con BC546 ko thể đáp ứng kỹ thuật ở 2 vị trí do Vce thấp.
Thay 2 cặp A42, A92 xịn vào.
Bật nguồn máy hoạt động hoàn hảo.



Điều e muốn nói qua ví dụ trên là khi thay thế transistor hay tụ các cụ cần lưu ý. Rất nhiều máy in linh kiện ngược chiều ví dụ máy Fisher hay gặp. Rút linh kiện ra đo ko để ý cắm vào theo hình in trên bo mạch là hỏng bét ngay.
Còn nữa một số Transistor Nhật hẳn hoi. Ký hiệu 2SA... 2SC... Loại nhỏ tiêu chuẩn là chân B bên phải C ở giữa. Nhưng e đã gặp ko ít con chân B lại bên trái. Nhiều máy bị thợ làm nát vì nguyên nhân chủ yếu là ko quan sát khi tháo linh kiện.
Và đặc biệt cụ nào đam mê vọc vạch thì cũng nên ngắm sơ đồ máy. Sao cho hiểu được chức năng các linh kiện, con đó hỏng thì gây hiện tượng gì trên máy. Nhiều khi sơ đồ họ cố tình vẽ ko đúng cũng là trong những nguyên nhân máy đến nhà em, và em lại được vọc vạch nghiên cứu tìm hiểu thỏa mãn niềm đam mê



E chia sẻ dần với các cụ về mắt CDP.
Đầu tiên là mắt Sharp H8147af. Mắt này trong các cdp Denon hay dùng. Denon 1650xx, S10xx...
Nói qua về các loại Denon dùng mắt này. Các cụ đặc biệt chú ý ko cắm nhầm điện 220V. 90% cắm là chết Vi sử lý. Chíp này hiếm và đắt lòi.
Bệnh hay gặp nữa là cửa đĩa vào rồi lại ra của CD Denon. Nguyên nhân là do dây curoa bị lão hóa. Thay dây phải phù hợp chứ hơi căng chút là cũng ko hết bệnh.
Bệnh ko đọc đĩa của Denon phần nhiều liên quan đến mắt h8147af. Mắt này hay tèo. Nó có cái vít chỉnh dòng Laser nhưng mắt này chỉnh ko có hiệu quả gì.
Mắt thay thế có 2 loại. Loại xịn bên dưới có cụm mối hàn tròn tròn, loại Tàu bên trên . Mắt Tàu rẻ ngon, đọc rất tốt. Cũng bền lắm.



Đây là mắt xịn mới tinh chưa bóc túi. Tùy trường hợp e vẫn thay thế cả mắt Tàu và xịn.



Khi gặp trường hợp Cd ko đọc đĩa. Khéo tay chút các cụ có thể xử lý được. Các cụ tháo mắt ra khỏi máy, rất dễ tháo.
Sau đó vặn 2 vít nhỏ bên dưới mắt, lẫy nhẹ là tháo được cụm Laser ra. Nó có tí keo mầu xanh rất dễ ra.
Các cụ dùng tăm bông làm ẩm bằng nước sạch sau vào bề mặt thấu kính vuông vuông. Lau khô lại. Lắp vào phần lớn là cd sẽ đọc ngon lành trở lại.

Nhưng chỉ lau được 1 lần thôi. Nếu nó lại ko đọc thì chỉ có cách thay thế.
Denon dùng hệ Servo Digital, chẳng chỉnh chọt được gì. Nhưng nó có một phím trong bo mạch. Giữ phím đó rồi bật nguồn máy sẽ auto chỉnh lại các thông số theo mắt mới thay. Nhưng theo e là ko cần thiết.
