Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Có một điều về dịnh vụ gửi là như này bác Conan ôi: Bác Conan thì gói ghém bo mạch cực kỳ cẩn thận, đẹp, đầy đủ thông tin người nhận và người gửi. Nhưng không hiểu sao bên ngoài lại bọc một thêm một lớp gấy xấu xí vô cùng + thêm chẳng có thông tin gì, chỉ duy nhất có chữ "Mr. Bình". Hôm đó nhà máy họ nhận hàng xong xuýt nữa chả lại vì chẳng biết Bình nào, ở đâu, không họ tên, số điện thoại, địa chỉ cụ thể thế nào .... Cũng may là về đến nhà máy và gặp người quen thường lấy quà cho mình chứ không chắc chắn gói quà bo mạch đó không đến tay em được. Bác Conan xem lại xem có phải dịch vụ người ta bọc hết thông tin của người nhận không, nếu như trường hợp em bác Anhtuanhpqn nghỉ nhận quà luôn
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Vụ này cứ yên tâm em sẽ xử lý nhanh gọn. Nếu Bác Anhtuanhpqn không nhận được bo Nac72 em sẽ gửi lại cái khác ( cái của em chưa hàn vẫn để chố Buồng chuối lo gì :mrgreen: )
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Báo cáo các Cụ , đêm qua em đã đóng điện cho NAC Không ù xì , ko bốc khói hay có mùi nhưng tuyệt nhiên cũng chẳng có tí âm thanh nào Thỉnh thoảng chỉ có vài tiếng lép bép ghé sát tai vào Loa mới nghe thấy . Các Cụ đã hoàn thiện và có kinh nghiệm giúp em chuẩn bệnh cho em nó với . Sau đây là một số thông tin đo đếm được : - Điện áp sau nắn : 30.3V - Sau LM 1 : 28.7V - Sau LM 2 : 21.7V - Ra V+ : 22.9V - Tụ : Thiếu trầm trọng 2.2uf = 4.7uf 5.6uf = 10uf 1uf = 4.7uf 5.6pf = 10pf Tụ 10uf và 47uf em dùng đúng trị số ạ Volume em đang dùng tạm loại 10K BC550 và 560 em dùng tạm BC548 và 558 . Kính mong các Cụ giúp để em sớm hoàn thiện , em cám ơn .
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Kiểm tra cẩn thận chân BC xem có đúng thứ tự BCE như mạch hay không? điện áp ra 22,9 hơi cao, cụ dùng biến trở xoay về tầm 20V là hợp lý. Có cụ vua dự án treo hàn nhầm chân trans nên nó ứ kêu............ :mrgreen:
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Sặc , em tưởng BC thì cứ cắm thẳng vào thôi chứ , vì mach thấy các Bác nói làm đúng chân với BC mà Bây giờ Cụ nói thứ tự chân là BCE , em kiểm tra Datasheet thì thứ tự chân của nó là CBE , nhìn vào từ mặt in Chữ Cụ ơi . Cụ Ngọc kiểm tra lại giùm em cái , vừa thay cái Volume 50K vào thì vặn hết chiết áp có nghe thấy tiếng bé tẹo , chỉ ở Loa tép thôi .
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. kiểm tra mạch nguyên lý đấu trans theo đúng sơ đồ là nó chạy thôi ah!Cái này cụ tra datasheet rồi so sánh với BC 550 để có tương ứng chân của trans phù hợp!
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. BC548 , 558 giống hệt 550 , 560 Cụ ơi , chỉ khác điện áp . Em cắm đúng theo chỉ dẫn trên Boad , ko biết có phải xoay ko ?
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Nguyên nhân dúng như bác Binhcn nói, híc lỗi do quá cẩn thận, em đề tên bì là "tranh thuỷ tinh nghệt thuật" mấy em phát chuyển nhanh sợ quá đóng gói bao bì . .tùm lum mà quên ghi số ĐT ra ngoài. địa chỉ của các Bác đều là địa chỉ CQ nên có người biết có người không biết các bác là người của cty nên kêu không có . . thành ra bưu điện nó cho nằm ở Hải Phòng mất 14 ngày híc híc ( em gửi từ này 6/7 - phát chuyển nhanh ). Thành thật cáo lỗi với Bác Tuấn nhé ( ghi chú: em gửi free nên dịch vụ hơi kém :lol: )
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Chiều thứ sáu, đang rút súng pháo ra lau chùi chuẩn bị kéo về nhà thì điện thoại đổ chuông. Một giọng nữ ngọt lịm đầu dây hỏi tên, địa chỉ; Xong em đã cung cấp lại cho chuyển phát, Bác Conan vất vả quá (nói thật với các bác là em hú hồn, cứ tưởng chị em nào gọi bắt đền) . Em sắp có đồ chơi rồi
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Có gì đâu ạ, em có xíu thôi à, so với bác vancao, longpcb, . . đặc biệt là trinhngoc293 gần đây đang chia linh kiện thì cứ gọi là các bác ạ-> mới thực sự là nỗi lòng của những người vác tù và híc híc . .
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Kiểm tra cẩn thận chân BC xem có đúng thứ tự BCE như mạch hay không? điện áp ra 22,9 hơi cao, cụ dùng biến trở xoay về tầm 20V là hợp lý. Có cụ vua dự án treo hàn nhầm chân trans nên nó ứ kêu............ :mrgreen:[/quote] Sặc , em tưởng BC thì cứ cắm thẳng vào thôi chứ , vì mach thấy các Bác nói làm đúng chân với BC mà Bây giờ Cụ nói thứ tự chân là BCE , em kiểm tra Datasheet thì thứ tự chân của nó là CBE , nhìn vào từ mặt in Chữ Cụ ơi . Cụ Ngọc kiểm tra lại giùm em cái , vừa thay cái Volume 50K vào thì vặn hết chiết áp có nghe thấy tiếng bé tẹo , chỉ ở Loa tép thôi .[/quote] kiểm tra mạch nguyên lý đấu trans theo đúng sơ đồ là nó chạy thôi ah!Cái này cụ tra datasheet rồi so sánh với BC 550 để có tương ứng chân của trans phù hợp![/quote] BC548 , 558 giống hệt 550 , 560 Cụ ơi , chỉ khác điện áp . Em cắm đúng theo chỉ dẫn trên Boad , ko biết có phải xoay ko ?[/quote] nếu giống hệt thì cứ lắp vào đúng chiều vẽ trên board, board này vẽ cho 550, 560 nếu ZTX thì đảo lại

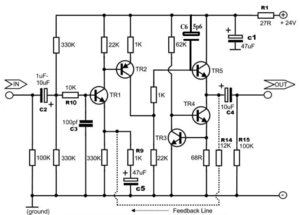

Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Cụ LTH kiểm tra cái sơ đồ này, kiểm tra chân cẳng của BC xem đã đúng sơ đồ chưa?Sau đó nếu đúng rồi thì kiểm tra Các con BC xem có chết hay không? thân
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Để em nhổ hết BC ra kiểm tra lại , hik . Giờ mà mấy con lăn quay ra chết thì tèo , vì em mua ko được 550 va 560 Trên Boad mạch chân cắm chính xác là của BC rồi đúng ko các Cụ ? Cụ trinhngoc và 1 vì sao : Datasheet họ nhà BC nó gom từ 546 đến 550 và từ 556 đến 560 đây các Cụ ơi
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Đúng là mạch thì vẽ chuẩn cho BC rồi cụ ah :mrgreen:
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Mạch vẽ là theo chân của BC550 và BC560 nên Bác tra datasheet đúng chân thì chỉ việc cắm và là chạy! Lưu ý các Bác là với mạch này rất hay bị nhầm ở chỗ là cắm con BC550 vào chỗ con BC560. ở mỗi vế chỉ có 01 con BC560, còn lại đều là BC550! Bác LTH kiểm tra lại cái nì nhé!
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. làm thế mất công, cụ dùng đồng hồ để thang đo 2 VDC đo chân B,E phải được 0.55 đến 0.65 nếu con nào không được vậy là đang có vấn đề
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Trên mạch NAC đợt này có câu sẵn đường nguồn ( + Vcc) nhưng đường mass thì chưa nối đâu ạ.Bác xem đã nối mass cho mạch chưa nhé.
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Cám ơn các Bác đã giúp đỡ em @ Dat_haui : Đã đấu 0V lên , cắm điện Loa nổ ầm ầm , hik . Con bé nhà em chạy tóe khói . @longpcb : Em kiểm tra BC kỹ lắm rồi ạ , ko nhầm được @leminhfsc : Em kiểm tra BC theo cách của Bác , đo chân BE tất cả điện áp đều ở mức 0.58 đến 0.65 vdc Em đo so sánh điện áp thấy như sau : V+ vào = 22.9v , các vị trí tụ input 2.2uf , output 10uf , 47uf đều giảm còn khoảng hơn 10v Riêng vị trí 5.6uf và 1uf thì diện áp hầu như không đổi Các Bác tiếp tục cho em thuốc với ạ .
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. thuốc tiếp là chắc chắn sai ở chỗ nào đó thì nó mới im ah!Do vậy anh kiểm tra cái sơ đồ mạch nguyên lý xem đúng chiều BC chưa thôi ah!vì dụ chân E nối với 1k đã đúng chưa.......... còn điện áp như vậy là chuẩn. không cháy nổ nghĩa là tụ không chết, mạch lại đơn giản do vậy chắc chỉ có thể liên quan đến BC mà thôi!Cụ kiểm tra lại kỹ là ngon thôi ah
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Báo cáo các Bác , các Cụ . Pre NAC72 của em đã xuất sắc hoàn thành nhiệm vụ , Em nó đã cất tiếng hót rồi ạ Em xin gửi lời Cám ơn đến các Bác trong ban tổ chức NAIM NAC . Em xin cảm ơn chân thành đến toàn thể các Bác đã có sự quan tâm giúp đỡ từ xa . Cám ơn các Bác đã tư vấn nhiệt tình chữa bệnh cho em nó , trinhngoc , longpcb , leminhfsc vv... Đặc biệt là Bác Dat_haui đã cùng em đánh vật cả chiều nay để đạt được thành công này . Xin chân thành cám ơn . LTH
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Cụ có thể cho cái hình và nguyên nhân của việc không kêu......để những anh em đi sau có kinh nghiệm hơn và không vấp phải nữa được không ah? thân :mrgreen:
Re: Nac72 tái bản lần 2, mời các bác zô đăng ký. Nguyên nhân thì kinh khủng lắm Bác trinhngoc ạ , nói ra thì em chết luôn , nhưng đó cũng là bài học rất tốt . Nguyên nhân : Em đi Mass sai tè le nên nó mới nổ ầm ầm làm ông Dat_haui tư vấn từ xa mà nghe cũng thất kinh :roll: NAC em ko mua được LK xịn vì nhiều lý do , nên em chơi toàn Trở hàng Tàu mà nghe cũng thấy tốt lắm rồi , cứ từ từ rồi nâng cấp LK sau vậy , nhìn các Cụ NAC Ver 1 chơi toàn hàng khủng mà thèm . @ espadon_vn : yêu cầu Bác về HN ngay
