Nhạc Số- Pure Dsd Dac Ngon Bổ Rẻ ,nguồn Âm Thay Thế Lp Cho Các Audiophile

Discussion in 'Thiết bị số' started by giahuy, 22/3/17.

  1. quangngan

    quangngan Advanced Member

    Joined:
    24/4/09
    Messages:
    499
    Likes Received:
    31

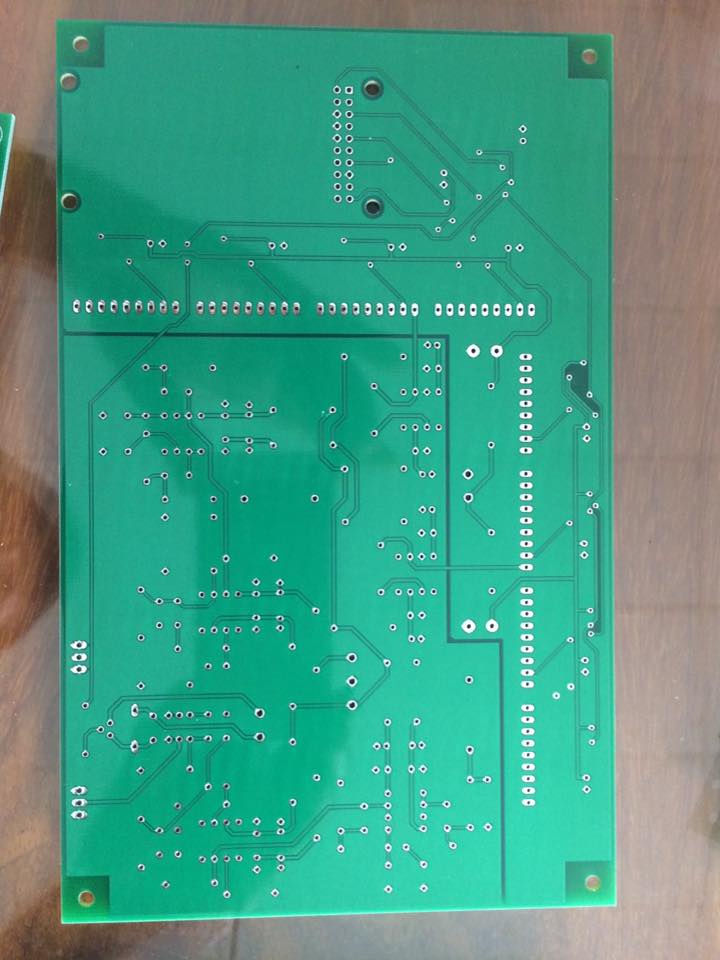

    Có phải bo này đc phát họa dựa theo schematisc của bác Giahuy ? Cho em đu theo với . Tks!

  2. giaothu

    giaothu Advanced Member

    Joined:
    19/7/11
    Messages:
    584
    Likes Received:
    113
    Của tác giả 100% ạ!

    quangngan likes this.
  3. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98

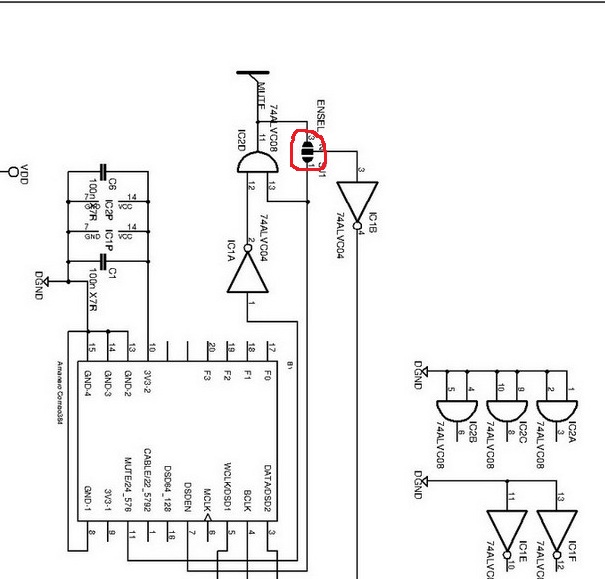

    Các cụ cho hỏi cái linh kiện chỗ em khoanh đỏ trong hình là linh kiện gì? Em còn thiếu mỗi cái này nữa là đóng điện được. mute.jpg P_20170512_000705.jpg P_20170512_000723.jpg

  4. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM
    Là công tắc thôi, dạng selector. Có 3 vị trí chọn 1, 2 và 3.
    Khi gạt về chân số 1, có tín hiệu DSD chân DSDEN (DSD Enable) ở mức cao qua cổng đảo thành mức thấp (DACEN).
    Chân 13 của 74HC595 ở mức thấp thì mới có tín hiệu ra. Ở mức cao là tịt.

  5. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98
    Vậy là chi nghe đc DSD thấp còn cao thì kh nghe đc. Cụ cho hỏi nghe đc cao nhất là bn? Tks!

  6. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM
    Cao hay thấp là em đang nói mức logic mà. Khái niệm này của kỹ thật số.

    Sent from my LG-H900 using Tapatalk

  7. giaothu

    giaothu Advanced Member

    Joined:
    19/7/11
    Messages:
    584
    Likes Received:
    113
    Gạt về muti đó thì hết khỏi phải hát cho mệt
    Đ
    Đóng hay mở thôi mà bác.

  8. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98

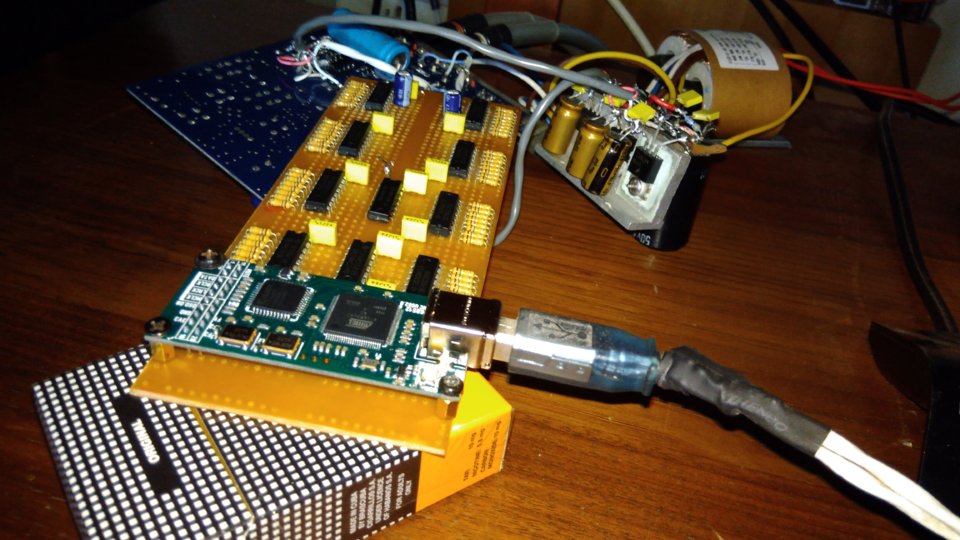

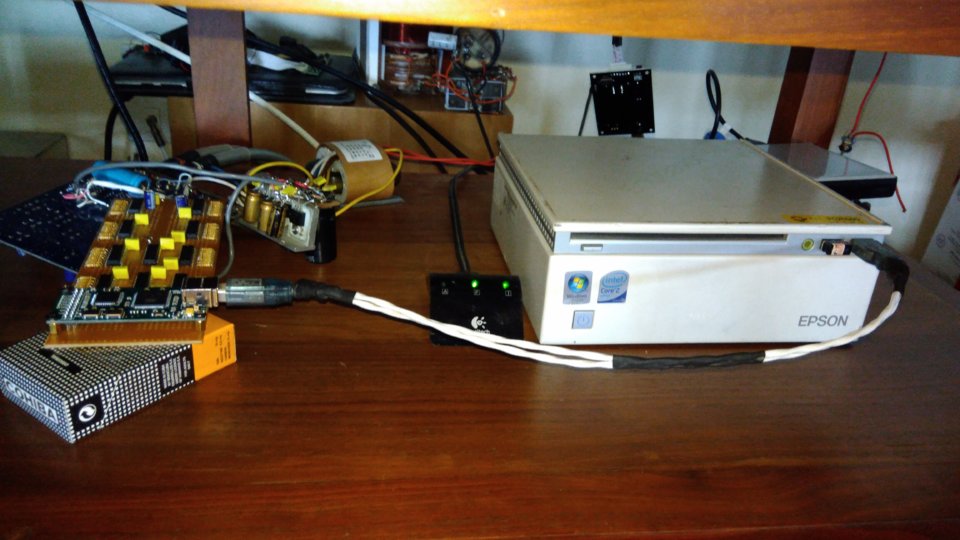

    Báo cáo các cụ là em nó đã hót, em không nghĩ là đóng điện một phát ăn ngay. Cảm ơn cụ Giahuy đã chia sẻ một cách chơi pure dsd ngon bổ rẻ.

    quangngan likes this.
  9. luamiennam

    luamiennam Advanced Member

    Joined:
    6/9/15
    Messages:
    215
    Likes Received:
    31
    Bác cho em biết cần chuẩn bị các nguyên vật liệu gì với. Em không rành rọt lắm... Thanks Bác. Được thì Bác inbox em với. :)

  10. quangngan

    quangngan Advanced Member

    Joined:
    24/4/09
    Messages:
    499
    Likes Received:
    31

    Show hàng cho ae chiêm ngưỡng đi bác . Bác giúp ae lên list các linh kiện ,bộ nguồn , chổ mua linh kiện ... Để ae dễ hình dung phải làm cái ... ! Tks bác nhiều

  11. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98

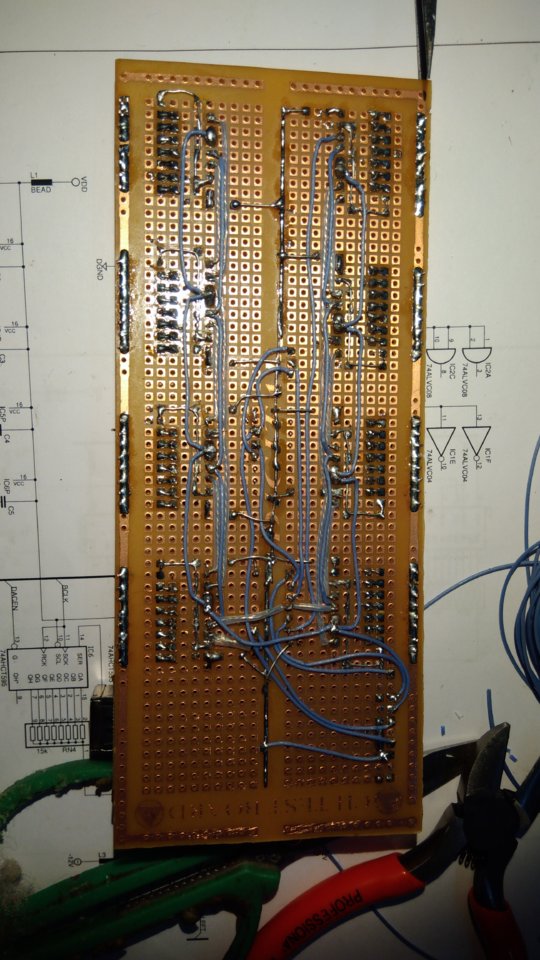

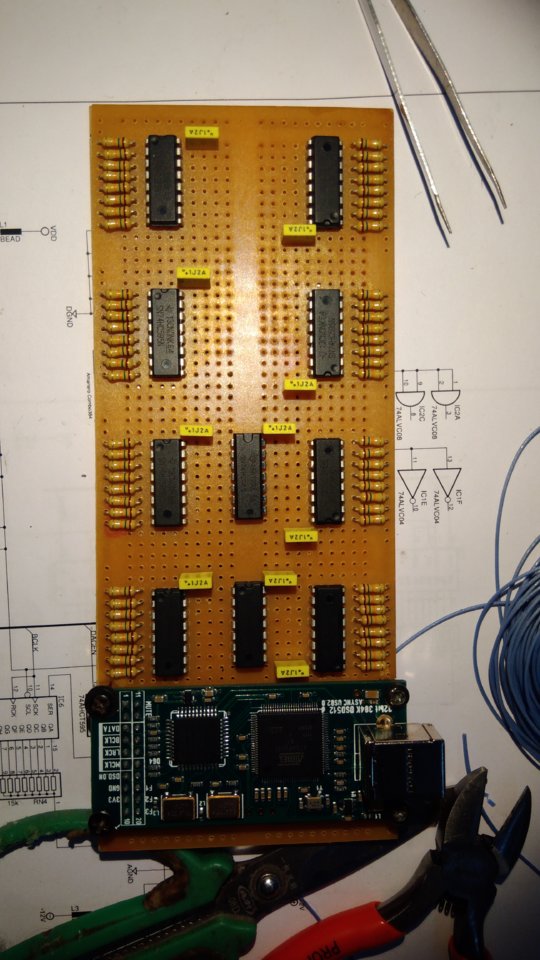

    Em đang thử nghiệm nên nhìn kinh dị lắm. Linh kiện làm cái này rất dễ kiếm, quan trọng và đắt nhất là cái Usb amanero.
    Các cụ phải đọc được mạch thì mới làm đc, làm cái này kh khó chỉ mất công tỉ mẩn ngồi bấm dây chạy mạch thôi.


    Attached Files:

    asap, luamiennam and quangngan like this.
  12. Ciaov7d

    Ciaov7d Approved Member

    Joined:
    22/8/14
    Messages:
    15
    Likes Received:
    28
    Location:
    Hà Nội
    Mình dùng DAC DS-DAC-100m của Korg cùng phần mềm Audio gate 4 gần 2 năm nay. Mình dùng để nghe Headphone, cũng thỉnh thoảng cho ra nghe cả loa nữa. Tuy nhiên mình thấy khi nghe ra loa thì tiếng mỏng hơn so với nghe băng Tape nhiều.

    Nghe file DSD chuẩn chỉ thấy nghe rõ là chi tiết, nghiêng về nghe các nhạc cụ. Mình muốn tìm các file nhạc vàng, nhạc quốc tế 80s-90s và nhạc không lời (Paul Mauriat, Richard Clayderman), bác nào trong diễn đàn có nguồn nhạc số chất lượng cao hay nhận ghi ra băng tapes chất lượng cao thì nhắn mình. Thanks.

  13. luamiennam

    luamiennam Advanced Member

    Joined:
    6/9/15
    Messages:
    215
    Likes Received:
    31
    Nhìn hình của Bác, em thấy chỉ cần có 3 loại linh kiện thôi ... vậy thì cũng dễ xơi với em. Bác cho em xin thông tin và số lượng từng loại để em ra Nhật Tảo lụm về với ah :D

  14. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98
    Cụ chịu khó ngồi mần nhé:
    USB Amanero =1c (Cái này Nhật tảo em nghĩ là không có bán)
    74hc595 = 8c
    74hc04 = 1c
    74hc08 = 1c
    Điện trở 15k 1/4w = 64c
    Tụ 100n = 20c
    Tụ 47uf 16v = 2c
    Biến thế nguồn 3x12v = 1c
    Tụ 4700uf 25v = 3c
    Tụ 100uf 16v = 3c
    ổn áp 7805 = 3c
    ổn áp 7812 = 1c
    ổn áp 7912 = 1c
    Diot nắn dòng
    Đây là linh kiện cho phần đầu và nguồn, phần khuếch đại phía sau cụ kiếm cái sound card pci cũ có sẵn opam chỉ việc tách phần digital và cấp nguồn cho nó là đc.
    Cái ảnh em post lên chỉ có phần đầu chưa có nguồn, phần khuếch đại sau của em thì em dùng tube có sẵn.
    Chúc cụ thành công.

    Last edited: 15/5/17
    DJVDK and luamiennam like this.
  15. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98
    Em bị 1 hiện tượng là mới bắt đầu mở 1 album và nghe kết thúc 1 album nó bị kêu bụp 1 tiếng ở loa, các cụ chỉ em cách khắc phục với.
    Tks!

  16. giaothu

    giaothu Advanced Member

    Joined:
    19/7/11
    Messages:
    584
    Likes Received:
    113
    Trong sơ đồ có cả relay để làm chuyện này bác không làm

    quangngan likes this.
  17. quangngan

    quangngan Advanced Member

    Joined:
    24/4/09
    Messages:
    499
    Likes Received:
    31
    Bác giaothu đã làm trên pcb của bác chưa ? Để ae cùng làm theo ! Tks!

  18. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98
    Em soi kỹ sơ đồ rồi không thiếu phần nào. Cụ chỉ em với. Tks!

  19. giaothu

    giaothu Advanced Member

    Joined:
    19/7/11
    Messages:
    584
    Likes Received:
    113
    bác chờ tí em đang bận. Em theo hoàn toàn tác giả, thì không có gì mà không tha
    em hỏi bác đã lắp relay 5vdc chưa? Nếu bác chưa lắp thì thiếu! Bác coi lại sơ đồ. Em dùng đt không post đc hình lên để minh cho chỗ này đc.

    luamiennam likes this.
  20. thelonelyone

    thelonelyone Advanced Member

    Joined:
    27/5/11
    Messages:
    239
    Likes Received:
    83
    vấn đề của bác cdhanh là chỉ chú trọng phần d trong mạch nhưng phần a out phải có relay để nhận tín hiệu mute của board amanero để đồng bộ tín hiệu, bác xem lại đi.

  21. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98
    Cám ơn các cụ, em tìm thấy chỗ thiếu rồi. Các cụ cho em hỏi phần relay này phải dùng 5vdc riêng à?

  22. giaothu

    giaothu Advanced Member

    Joined:
    19/7/11
    Messages:
    584
    Likes Received:
    113
    Cụ làm chung nguồn hay riêng gì cũng được. relay cụ có gì xài nấy không nhất thiết phải 5vdc. em còn thắc mắc vì cụ chơi trực tiếp từ 74hc ra luôn? chưa qua xử lý như của tác giả mà đã hót. không biết âm thanh thế nào?

  23. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98
    Phần IV em không làm theo tác giả, em sẵn có phần IV của DAC khác nên em ghép vào luôn. Âm thanh ra rất tự nhiên, không gian rất rộng, khác hẳn khi nghe DAC ở định dạng PCM. Nhiều cụ ngỡ ngàng khi biết là đang nghe nhạc số.
    Cụ Giahuy chỉ ghép với cục stepup 1:5 đã nghe tốt rồi.

  24. cdhanh

    cdhanh Advanced Member

    Joined:
    8/10/07
    Messages:
    288
    Likes Received:
    98
    Em có 1 bài toán nhờ các cao thủ giải giúp.
    Trước em dùng DAC END24 của QuangHao nghe PCM đang rất tốt, em tận dụng toàn bộ phần nguồn 5vdc, usb amanero và phần IV của Dac end24 này nên chỉ phải làm mỗi phần Digital của DSC1 và nghe dsd rất tốt (chỉ thiếu phần relay chưa bổ sung). Giờ em muốn ghép 2 phần Digital vào chung nhau, khi em play ở PCM thì DAC END24 chạy bình thường nhưng khi play dsd file thì mạch tự động chuyển sang DSC1 hoặc dùng cách chuyển cổng thủ công. Như vậy có thực hiện được kh? Các cao thủ tư vấn giúp em với. Thanks!
    DAC-24.1-570x570.png SCH-DAC-END24-I2S-ok.jpg

  25. thelonelyone

    thelonelyone Advanced Member

    Joined:
    27/5/11
    Messages:
    239
    Likes Received:
    83
    mình nghĩ có thể được, bác lấy tín hiệu mute cấp cho relay từ board dsc1 tạo tín hiệu như nút vặn select trong dac end 24, thêm tín hiệu kích 2 relay chia ngõ i/v left, right là xong
