Em tiếp tục đây , trước khi đi vào phần anlaog . Em cần lưu ý một số điều về mạch AMANERO Mạch AMANERO dùng để chuyển tín hiệu từ USB sang I2S hay DSD , hoạt động bằng một CPU (vi xử lý) ATMEL và một CPLD Xilynx(Complex Programmable Logic Device). Mạch này chủ yếu hoạt động nhờ phần mềm lập trình trong con CPLD và phần mềm nạp trong con CPU ATMEL AMANERO cung cấp công cụ Flash tool cho ta update con CPLD và con CPU ATMEL trực tuyến , tuy nhiên việc update này có thể làm mạch AMANERO china hư luôn ,em nghi ngờ AMANERO cài thêm đoạn serial trong ROM của Atmel , do đó các bác lưu ý khi sử dụng (em có một cái Amanero china bị lỗi , nên flash lại và sau đó không thể nào nhận dạng được luôn nên không dám thử flash nữa ví như vậy là tiêu 900K ) Bác nào mua AMANERO chính hãng Italy , thì có thể Flash lại an toàn vì có gì hãng sẽ đổi lại Thực ra khi các bác mua Amanero china , phần mềm trong đó cũng là phần mềm tiêu chuẩn của Amanero đã là rất tốt rồi , tuy nhiên AMANERO lại lập trình thêm cho các nhu cầu đặc biệt của người dùng ví dụ: Có thể biến AMANERO từ Async sang chế độ Sync , nếu các bác dùng clock rời hay DAC của các Bác có Clock rời tốt hơn clock của Amanero Có thể biến AMANERO từ dạng xuất Single end sang dạng XLO ( 4 đường data L+,L-,R+,R-).... Do tính chất tùy biến như thế AMANERO được nhiều nhà SX Hi-END sử dụng làm đầu vào USB-I2S -DSD của mình Đối với AMANRO của Italy , các bác chỉ cần cắt đường +5V từ USB vào mạch rồi đưa +5V từ nguồn +5V rời (phải làm nguồn này cho thật sạch nhiẽu) là đủ , không cần MOD miếc gì nhiều (trừ khi ta có điều kiện tốt hơn mạch Amanero gốc , như Clock tốt hơn) cái quan trọng chúng ta sẽ làm là xử lý sau khi lấy tín hiệu từ AMANERO Em đã khảo sát con chip ổn áp ADP151 mà Amanero sử dụng là con chip ổn áp Low noise chất lượng thuộc loại top rồi nên cũng không cần thay thế trừ khi các bác có Regulator tốt hơn
Em cũng bị dính chưởng uprom con amanero china hôm trước nhờ bác Xì cọp mua, giờ để bày làm kỷ niệm. @giahuy : Em đang dùng DSD DSC1 theo sơ đồ bác hướng dẫn, không hiểu sao cái phần cấp nguồn VDD cho 8 con 74hc595 không có tác dụng gì. Cấp cũng đc mà không cấp mạch vẫn hoạt động không có gì thay đổi, đặc biệt là không bị nhiều gì cả. Bác giải thích giúp em với. Tks!
2. Có 3 đường tín hiệu DSDL,DSDR,BCLK từ Amanero , bây giờ phải xử lý lọc tần số cao để tái tạo âm thanh analog Quá trình Lọc này là điểm mấu chốt làm âm thanh hay hay dỡ Nhiệm vụ lọc tần số cao này gồm các nhiệm vụ sau : 1. Phải lọc được tần số lấy mẫu và các sóng hài của tần số BCLK DSD tạo ra ở đây đối với DSD 64 là 2.8224 MHZ sóng hài sẽ là 17,6khz ,35,2Khz,70,4 khz,140 khz,281,6khz .... 2. Phải bảo đảm băng thông 20-20KHZ 3. Hạn chế lệch pha nhỏ nhất , nếu không âm thanh sẽ bị méo (theo tần số) mà âm nhạc lại là hổn hợp âm thanh nhiều tần số khác nhau xuất hei65n trong cùng 1 lúc , lêch pha sẽ làm méo mó âm thanh Việc chỉ lọc bằng bộ lọc LPF thụ động bằng tụ , trở (bộ lọc RC) cò nhiều giới hạn và phải thay đổi tùy theo định dạng DSD 64 ,DSD 128 , và bộ lọc ít nhiều sẽ ảnh hưởng đến pha và băng thông của tín hiệu analog Ví dụ theo sơ đồ của Bác người Nhật ở trên Điểm Lọc là 34 KHZ tức là tại 34 KHZ tín hiệu bị giảm đi -3dB , ta đã biết dãi âm thanh nghe được từ 20-20khz nên mạch lọc phải lọc làm sao tần số 20 KHZ không bị suy giảm gì cả và sau đó từ 20KHZ đến 34KHZ sẽ giảm đi 3dB , tuy nhiên nhìn hình minh họa bên dưới ta thấy bộ lọc RC làm pha lệch đi rất nhiều từ trước cả tần số 20KHZ Ngoài ra do cố bảo toàn băng thông ở mức 20KHZ , nên sóng hài 17,6KHZ vẫn lọt vào gây nhiễu xì xì nhỏ Tác hại của bộ lọc RC mang đến là : - Lọc cho sạch nhiễu thì ảnh hường đến băng thông , pha bị lệch theo tần số dẩn đến biên dạng âm thanh bị méo - Lọc không sạch thì ở những đoạn trắng âm thanh sẽ có tiếng xì Lampizator giải quyết bằng cách lọc qua 3 bước và tính toán bằng linh kiện phù hợp để độ lệch pha và băng thông là tốt nhất , cách này cũng OK nhưng đòi hỏi tính toán tỉ mĩ và phụ thuộc vào độ chính xác linh kiện cũng như tùy vào loại DSD 64 hay 128 hay 256 mà phải thay đổi bộ lọc phù hợp Nagra HD thì giải quyết bằng cách dùng bộ lọc FIR trong code của Andrea Koch FIR là viết tắt của Finite impulse response Là một thuật toán xử lý tín hiệu bằng cách dùng nhiều Tap ( ngõ ra) tín hiệu được lưu trữ tại một vị trí trong 1 thời gian và sau đó được đẩy qua Tap kế tiếp , tổng hợp tín hiệu các Tap lại ta có tin hiệu nguyên mẫu nhưng đã bị lọc đi tần số cao . Do đầy là một bộ digital Filter nên không có hiện tượng lệch pha như bộ lọc RC ,và do là lọc logic nên sóng hài sinh ra cũng bị triệt tiêu nhiều Không can thiệp vào phần mềm của AMANERO được , em chọn giải pháp làm bộ FIR bằng linh kiện số 74HC595 như mạch DCS1 của Jussi . nguyên tắc hoàn toàn giống như lọc FIR bằng phần mềm nhưng dùng phần cứng Việc dùng phần cứng này tuy đơn giản nhưng cần phải quan tâm đến các vấn đề cơ bản của mạch số mà em sẽ trình bày sau thì mới bảo đảm chất lượng được em sẽ đề cập ở phần tới
Theo sơ đồ nối giữa amanero và bộ FIR ở bên trên chúng ta sẽ khảo sát sóng tại từng vị trí và điểu chỉnh sao cho thật chuẩn , vì nếu phần này mà làm không đúng thì chất lượng âm thanh ảnh hưởng ghê gớm , nào là gắt ,lạnh ,dính thiếu long lanh , hậu quả của việc làm tầng này không đúng là rất lớn , đã mấy ai quan tâm chưa ? Đâu tiên khi tín hiệu từ Amanero xuất qua mạch FIR , cần dùng máy oscilloscope để quan sát dạng sóng của BCLK và DSDL,DSDR Sóng BCLK cực kỳ quan trọng có tần số cao 2.88224 MHZ (DSD64) hay 5.76448 MHZ(DSD128) , thử tưởng tượng 5 triệu nhịp/ 1 giây chỉ cần mất một nhịp âm thanh sẽ ảnh hưởng ngay , do đó khi đo ở cổng vao ( chân 14 của 74HC595) sóng cần phải đạt yêu cầu vuông , không nhiễu trên thực tế đo được như hình , tín hiệu BCLK trực tiếp từ AMANERO ra là OK , các bác lưu ý dây dẫn tín hiệu này đến 2 kênh FIR cần phải làm dây tốt ( Đồng hay Bạc nguyên chất , dây phải chôn loại có cảm kháng nhỏ nhất Lý do là trở kháng được tính bằng công thức : Xl càng lớn khi tần số càng cao và cảm kháng càng lớn ví dụ 1 đoạn dây đồng có đường kính 1mm dài 4cm có cảm kháng =34.7 nH với tần số BCLK=2.8MHZ -> trở kháng = 0.6 ohm do đó dây dẫn tín hiệu này phải càng ngắn càng tốt , càng lớn càng tốt tương tự 2 tín hiệu DSDL và DSDR , tuy nhiên do 2 tín hiệu này không lấy trực tiếp từ amanero mà qua con 74hc04 cấp cho 74hc595 do đó 2 tín hiệu này bị biến dạng ít nhiều , trên thực tế đo được như hình phía trên là BCLK lấy từ amanero , phía dưới là DSDL lấy từ 74HC04 ra Biến dạng này gây ra do nhiều yếu tố , chủ yếu là do thiếu damping nên khi tắt mở ở tần số cao sẽ xuất hiện các dao động như trên Để dạng sóng đẹp rõ ràng , cần damping băng điện trở 2 kênh này ( điện trở damping cỡ 100-500 ohm) * hình sau khi damping Và sử dụng các bộ nguồn siêu sạch cho AMANERO , các con IC 74HC04, và IC 74HC595 , nếu các bác dùng nguồn không tốt tín hiệu sẽ lạng quạng hơn rất nhiều Việc chuẩn hóa tín hiệu này cực quan trọng các Bác ạ
Damping đơn giản chỉ là thêm 2 điện trở nối tiếp như hình vẽ ( chổ tô đỏ ) trị số damping có thể điều chỉnh để sóng vừa ra dạng vuông không bị dao động là OK
Nên dùng điện trở 220 ohm, bao nhiêu wat luôn vậy bác Giahuy ? Theo mình nghĩ phải dùng điện trở loại tốt, vì đây là đường tín hiệu đúng không ?
Tuần này bận rộn quá nên hôm nay mới viết tiếp được - Bộ lọc FIR theo kiểu DSC1 rất hay tuy nhiên nó lại có nhược điểm , nếu các Bác để ý sẽ thấy đây là một bộ lọc hoạt động theo nguyên tác có 32 điện trở 15k mắc song song nhau , tùy theo giá trị của từng Tap là 1, hay 0 , ta có dòng điện thay đổi ở ngõ ra chụm lại của các điện trở ví dụ ta nối đầu chụm này xuống 1 điện trở 1ohm : - Không có âm thanh , các tap đều có giá trị 0 -> không có dòng điện chạy qua điện trở 1 ohm - khi có tín hiệu âm thanh , sẽ có các tap có giá trị 0 và các tape có giá trị 1 ,điều này làm cho tổng trở của mạch ra thay đổi - Nguồn điện cấp cho 74HC595 có điện thế không đổi ví dụ 5V , tổng trở mạch ra thay đổi sẽ làm cho dòng điện chạy qua điện trở 1 ohm thay đổi - Do đó mạch FIR này thực chất là một nguồn dòng i-out có điện trở trong thay đổi Tổng trở mạch ra thay đổi từ 15k đến 15k/32=468 ohm , do tổng trở mạch ra thay đổi như vậy dứt khoát phải có tầng chuyển tiếp có tổng trở đầu vào thật lớn nếu không sẽ ảnh hưởng đến băng thông ( thông thường tông trở mạch vào lớn hơn 10 lần tổng trở mạch ra của mạch trước đó ), tuy nhiên nếu tổng trở đầu vào lớn thì do là nguồn dòng nên năng lượng truyền đi sẽ bị yếu đi . Tầng chuyển tiếp này có nhiệm vụ làm impedance converter ( biến đổi trở kháng ) trước khi biến đổi I thành V * Theo thiết kế của Nagra , đúng là ở chỗ này họ dùng một mạch impedance converter bằng vi mạch ( dấu kín) mạch này không tăng dòng , không tăng áp gì cả chỉ làm mỗi nhiệm vụ biến đổi trở kháng từ trở kháng cao và thay đổi của bọ FIR ở đầu vào thành trở kháng nhỏ và không đổi ở mạch ra , đó chính là bí quyết của việc thiết kế nhằm mục đích bảo toàn năng lượng và băng thông của tín hiệu DSD trong quá trình xử lý Sau đó mới tới tầng IV
Nếu các Bac làm theo mạch DCS1 thì không có gì để nói , vì sẽ có tiếng xì không khắc phục được , không thể là một DAC HI-END đỉnh cao được , do đó em mới phải viết tiếp topic đây bác
Bác làm chưa kĩ, lần đầu em làm cũng bị nhiễu, sau mua trở 1% về ngồi tỉ mẩn làm lại và bỏ luôn 3 cái tầng opam đi, nối thẳng từ bộ lọc fir vào pre ampli không bị nhiễu hay xì tí nào.
Trước em dùng điện trở mua chợ giời làm thử nhiễu đủ kiểu, mới chạy không sao, chạy đc vài ngày bắt đầu bị nhiễu. Sau em quyết định mua trở 1% loại 10k/con hết 640k tiền điện trở + 10 con IC hết 50k ghép với cái usb amanero được cái giải mã dsd ngon bổ rẻ. Làm thật kỹ sẽ không bị nhiễu hay ù xì gì cả, kể cả nhiễu ở khoảng trắng mà các bác khác hay bị. Em cũng đã làm thử theo cái mạch lọc RC của bác người Nhật cho ra tiếng rất tốt cũng không bị nhiễu gì, quan trọng là chất lượng điện trở vạ tụ phải thật tốt.
THực ra làm cho hết nhiễu thì cũng không khó , do nhiễu chủ yếu là là nhiễu tần số cao , thường dùng tụ để tạo bộ lọc LPF thì sẽ giảm nhiễu được tuy nhiên cần lưu ý thê này , nhiễu mà ta nghe được tức là nhiễu trong tân số nghe được ( <20khz) , khi giảm đến mức nhiễu không nghe được tức là vô tình chúng ta cũng lọc đi luôn tần số tương đương của âm nhạc , mới nghe thì thấy sạch sẽ nhưng rồi sẽ thấy thiếu đi sự trong trẻo , leng keng nói chung là làm mất nhạc tính của nguồn âm Nguyên tắc đúng đắn , là làm hết nhiễu ngay trong thiết kế , đi mạch phần digital tránh xa phần analog, phối hợp tổng trở vào ra , chọn dây dẫn , linh kiện tốt , chiến lược chạy mass , nguồn rời ... đê sau đó không cần một tụ lọc nào hết mà âm thanh vẫn sạch sẽ và tinh khiết đó là mục đích của em sẽ trình bày sắp tới
Bác Giahuy, trường hợp của mình thì khác, mình đang dùng Amanero xuất SPDIF to R2R Dac. Theo bác, Damping với 2 điện trở có hiệu quả không ?.
I2S chứ bác , nếu bác co oscilloscope thì gắn điện trở vô sẽ thấy sóng vuông , tuy nhiên dạng sóng có đẹp không thì cần gia giảm con trở , vì việc biến dạng sóng còn phụ thuộc tổng trở mạch vào của R2R DAC nữa , chỉ có thực nghiệm thì mới biết có hiệu quả không , còn đối với DAC DSD của em thì là rat có hiệu quả như hình bác thấy ở trên
Em không có kiến thức như bác nên chỉ biết làm theo mạch bác đưa lên, cả 2 cái mạch RC và DSC1 em đều đã thử nghiệm cho kết quả tốt không bị nhiễu, em đang hóng cái bác sắp trình bày để có thêm cái nghịch . Rất cảm ơn sự chia sẻ của bác!
Em mua ở shop này, có nhiều loại giá khác nhau tuỳ bác chọn: http://vnav.vn/threads/audionote-vn...en-300b-kt88-kt77-kt66-6550-el34.36903/page-2

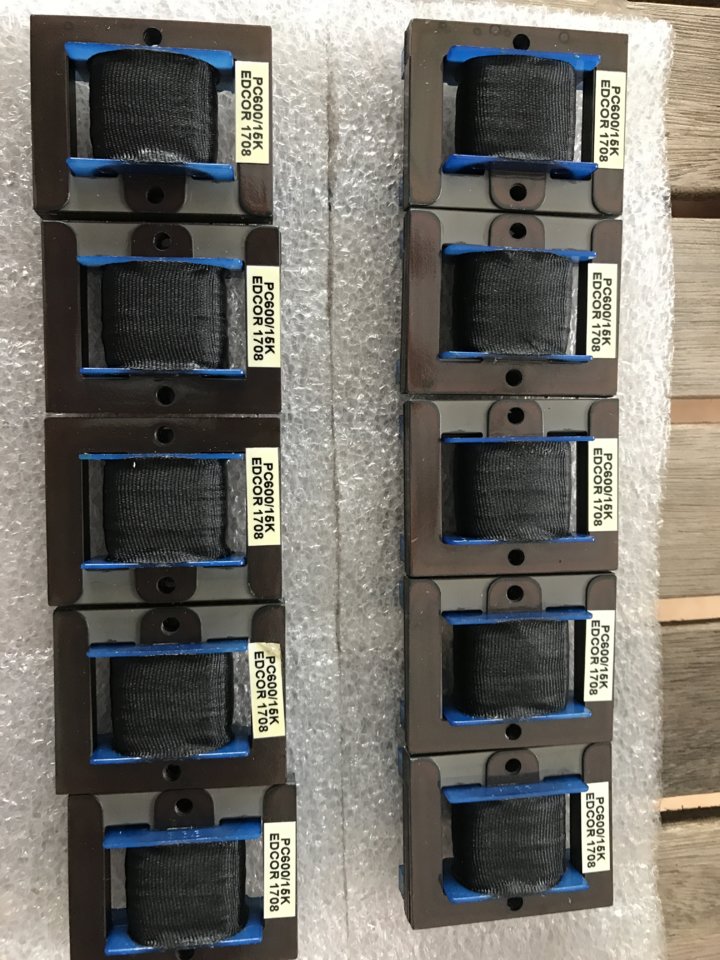

Chính nó đó bác, mà cái đó dùng cho M2, còn đối với mạch này em nghĩ là 15k/600ohm. Edcor bán 6.9usd 1 quả cũng không đắc cho diy. Mua chung thì quá ngon.
Đang theo dõi topic và nhờ bác GiaHuy theo dự án này,sau khi thử nghiệm các loại mạch xong đã được thưởng thức Dac DSD Tube của bác và nhờ bác lắp giúp cái Dac này . Hy vọng khi xong sẽ được thưởng thức các bản nhạc DSD hoành tráng như mong đợi,vì bác tiếp tục cải tiến và tìm các linh kiện hay nhất có thể kiếm được cho con DAC này . Rất cám ơn sự nhiệt tình tâm huyết của bác Giahuy !!!
Board DaC này sao giá rẻ vậy thấy có ¥240 tức là chưa đến 1tr vnd. Chất lượng có ok không vậy nhỉ. Nếu ok mình order về sài do dốt + không có thời gian DIY
