Nhập môn TURNTABLE hành trình từ zero

Nhì video này thấy dường như trục màu xanh nó nằm nghiêng xuống tạo lực trượt cần ?



Không đâu bác, cần trượt // với mặt đĩa. Do đĩa không phẳng nên lúc quay mặt đĩa nhấp nhô lái đầu kim nên hiện tượng trục bi có xê dịch qua lại.
Thêm video cần linear.



Cả 2 cần Linear này có thể khả thi DYI này Bác Ngọ.
Phía video trên, cụm đế cần có Jack đỏ chắc là nối ground giảm nhiễu.



Em cũng nghĩ vậy, nó còn thêm chức năng để gác cần.
Em cũng lựa chọn cần khả thi phù hợp với khả năng.



Hì hì
Xem clip đĩa cong kinh khủng mình thấy nhận định của mình là đúng. Cần chỉ quay trên trục ngang thôi (không phải trượt trên trục ngang đâu b ngua) còn trục ngang quay trên trụ chính để đưa kim đi từ trong ra ngoài. Bản chất là họ tạo 1 tâm giả làm cho cần dài ra > đường cong từ mép đĩa vào tâm đĩa có R lơn hơn chiều dài thực của cần



Dự định của bác đã cụ thể và chi tiết, chờ sản phẩm thử nghiệm của bác để có thêm các thông số thực tế về kích thước các trục, cách giảm lực ma sát, khối lượng gia trọng; những ưu điểm, hạn chế còn tồn tại khi hoạt động thử.


Tks for All.



Em chưa có ý định làm bác ah, những gì em nói là do em hiểu nó như thế và nói ra để bác thớt có thêm thông tin tham khảo khi làm.
Em có xem các clip tây làm, nhưng chưa thấy ông nào có cơ cấu khử lực ma sát, chỉ dùng bạc/bi loại tốt nhất có thể để giảm ma sát mà thôi, em cho là như thế ko giải quyết dc tận gốc của vấn đề. Theo thiển ý của em thì phải làm sao gần như là triệt tiêu đc toàn bộ lực ma sát thì mới ok, chính vì thế em mới đề nghị là dùng tạ treo kéo kéo cần vào tâm đĩa để khử lực ms. Ở đấy nó khác với cần kiểu quay ở chỗ , cần quay có lực ma sát ở cụm bearing, nhưng may mắn là lực này lại cùng chiều với lực antiskating nên nó ko có hại nó chỉ cần nhỏ hơn lực cần có của antiskating là ok, nónboir xung thêm cho bộ phận cơ khí tạo lực antiskating.
Ngoài ra loại cần linear hay thì hay, nhưng.... hehe.
@nguahoangphonui : bác đã làm đến đâu rồi, chắc là sắp trình làng rồi phỏng, show ra đincho ae hóng với.
Thân,

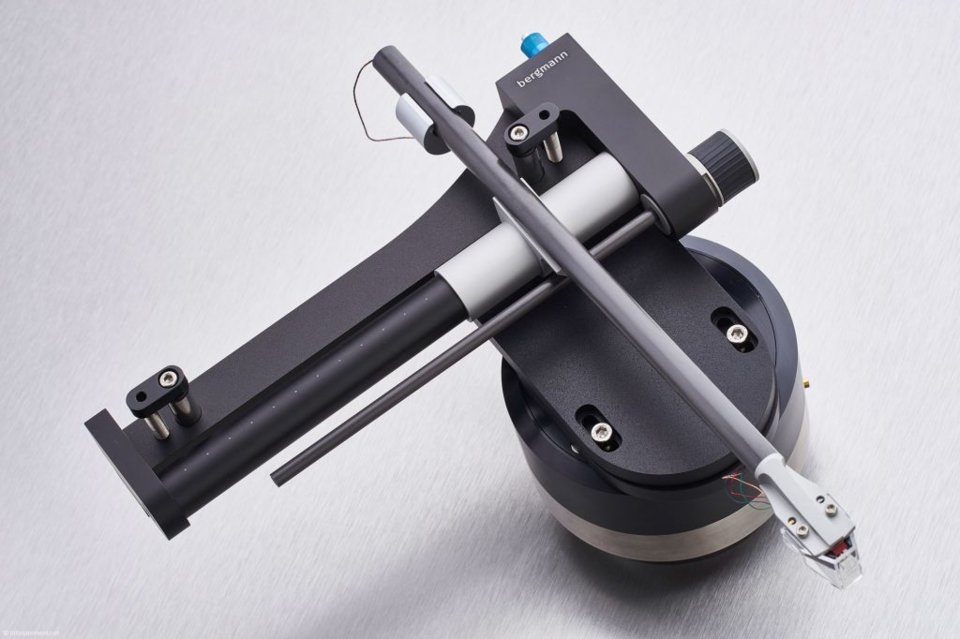

Một trong những cách để giảm lực ma sát mà em xem qua ảnh là sử dụng đệm khí: giữa cơ cấu dẫn hướng và cần không có tiếp xúc mà cách li nhau bằng một đệm khí mỏng cỡ vài chục micro mét. Động cơ nén khí sẽ cấp khí có áp lực đủ lớn vào cơ cấu dẫn hướng, khí nén thoát ra từ các lỗ rất nhỏ sẽ nâng cần nổi bồng bềnh trên đệm khí này. Cần chuyển động gần như tự do dọc theo cơ cấu dẫn hướng nằm ngang.




Tks for All.



Như vậy áp lực đẩy của khí cũng rất lớn mới thắng được trong lực cần. Và khi qua các lỗ nhỏ sẽ tạo âm thổi rất ồn.
Vì thế ứng dụng đệm từ trường sẽ tốt hơn



Dự án vẫn đang treo chưa triển khai tiếp được ah.
Giảm ma sát tối đa khi trượt quả là khó khả thi, có lẽ chấp nhận dùng vòng bi trượt thôi.



Cái này em cũng đã nghĩ tới, nhưng nhìn ảnh thì ko thấy gì, vào các forum tây cũng ko ai nhắc tới đệm khí. Xem ở các diễn đàn cơ khí thì có nói đệm khí đấy l, cơ mà nó áp dụng cho vận tốc quay cực lớn toàn cỡ hàng chục ngàn v/p, áp lực khí cũng kinh lắm, ngoài ra em thấy áp dụng cho việc này có vẻ có phức tộp quá.



Vòng bi lăn trên thanh dẫn hướng là phương án giảm tối đa ms đấy bác.

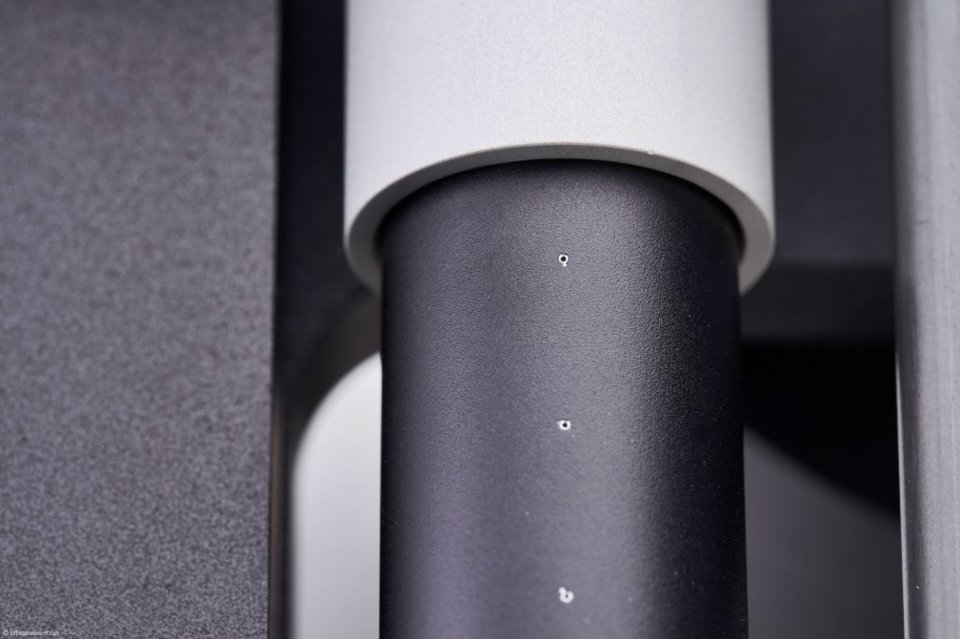

Xem kỹ thì có các lỗ thoát khí thật bác ah. Bác thớt nghiên cứu theo hướng này xem sao, nếu được là ngon đấy.
Thân,



Cần sử dụng cơ cấu trượt trên đệm khí đã có khá nhiều sản phẩm thương mại và DIY như kiểu ở trang này:

http://www.holbo.si/
https://high-end-turntables.com/sho...ing-tonearm-without-cartridge/?c=78d8959de57c
http://www.trans-fi.com/terminatortonearm.htm


Tks for All.



Máy nén khí mà bác này sử dụng để DIY cần trượt trên đệm khí cũng chỉ cần công suất cỡ 4 W (bơm thổi khí cho bể cá cảnh):



https://webzoom.freewebs.com/trans-fi/manual
Tks for All.



Em chỉ làm đơn giản như thế này thôi các bác ợ.

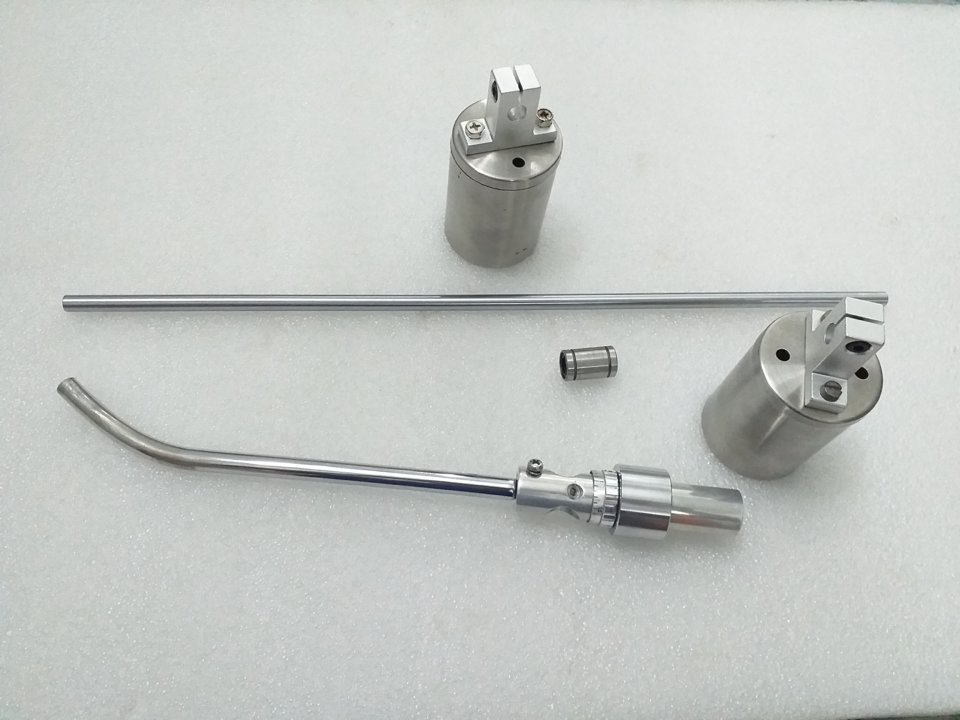

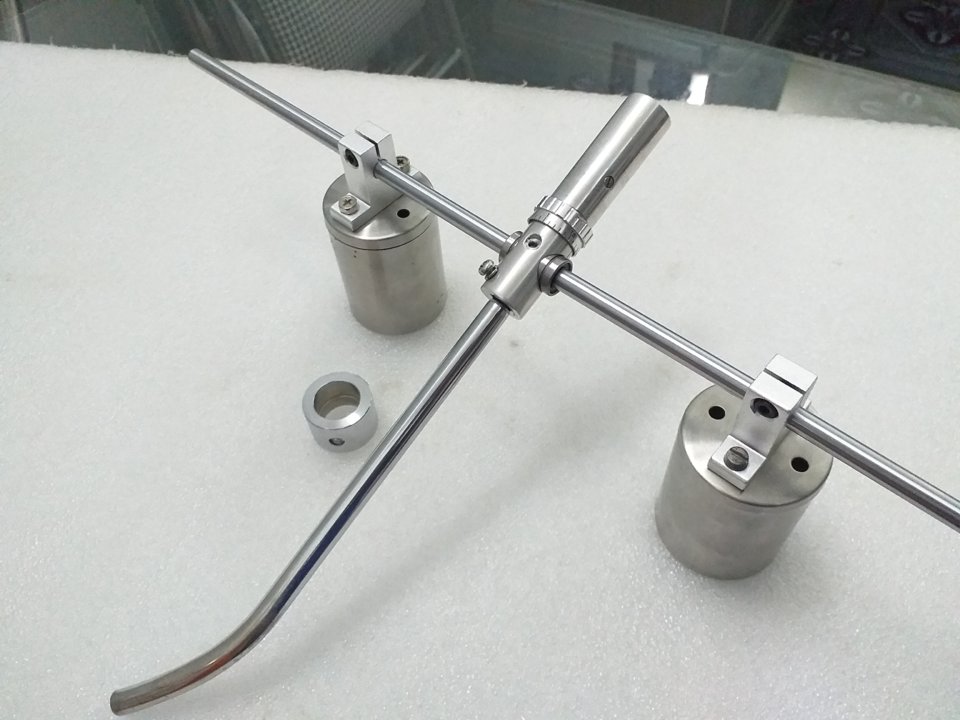

Mua thanh trượt, con trượt, gối đều phi 8. Cố định 2 đầu, cần chạy ở giữa. Tận dụng cần cũ bị hỏng, hên là lỗ cần vừa khít đk ngoài của con trượt.

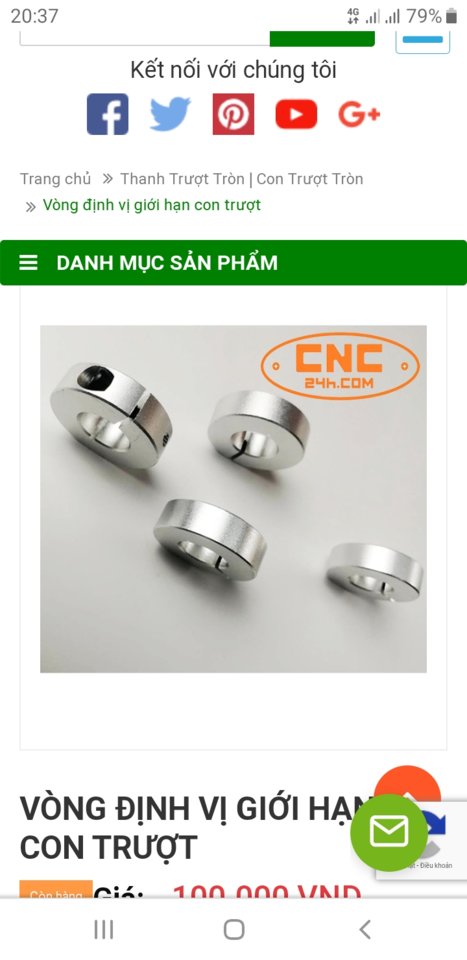

Em cứ nghĩ gối đỡ khi siết ốc sẽ kẹp chặt được thanh trượt nên không lấy vòng giới hạn, vậy lại phải kiếm mấy vòng này để kẹp thanh trượt cố định với gối đỡ. Ống cần sẽ cắt bớt đoạn cong làm cần thẳng.
Làm tới đâu tính tới đó thôi.



Sắp...bắt được tây rồi, cố lên bác, hehe...



Bác cho hỏi cái plater của bác nặng nhiêu cân ah.



Nhà em không dùng cân nên chưa cân bao giờ, nhưng đoán chắc khoảng 2kg, cầm trên tay thấy nhẹ hều.



Kể ra thì khí nhẹ, nhưng ver. 1 thì thế đã, quan trọng là độ chính xác cơ khí. Mâm nặng thì hơn đấy, nhưng kéo theo vấn đề motor cho mâm nặng là cả 1 vấn đề không đơn giản.



Tốt nhất là mua cần hãng, dù còi. Diy mod thì vẫn phải cốt chính là của hãng. Chứ như ảnh thì ...



Bác tìm đâu ra mấy thứ này vậy (gối, thanh trượt, con trượt...), vậy thiết kế cần bây giờ đạt hơn 80%, chỉ còn một chút thiết kế thêm về :
+ Cơ cấu loại ma sát khi cần trượt trên trục (con trượt của cần trượt trên trục).
Việc này, để dơn giản nhất và dễ làm nhất theo thiết kế hiện tại là loại ma sát trượt bằng phương án lợi dụng trọng lực cần (cả cụm cần và ổ trượt) bằng cách thay đổi độ lệch 2 gối đỡ. Để dễ dàng sẽ đặt 2 gối đỡ trên 1 bệ phẳng, một đầu cố định chỉ quay quanh trục, một đầu điều chỉnh bằng vít để đẩy lệch bệ đỡ này.
+ Thiết kế cơ cấu anti-skating để điều chỉnh tốc độ dịch chuyển của cần. Sử dụng dây treo và tạ. Đơn giản thử nghiệm dùng dây nối kéo cần vòng qua ổ bi nhỏ và đầu dây kia treo tạ (dùng các vòng đệm có trọng lượng nhỏ treo vào từ từ , các vòng đệm này có rãnh khía để dễ gắn vào dây treo)
Bác cứ thử nghiệm đơn giản trước, sau khi đạt được kết quả khả quan thì thay đổi lại thiết kế cho phù hợp



Bác thớt thích diy cần kiểu linear, theo em dc biết thì càn linear chả có cần còi để mà mua độ lại, em xem thấy linear giá mặn lắm. Ngoài ra thì tự làm là cũng là cách khám phá, tìm hiểu về cuộc chơi mà bác.
Ủng hộ bác chủ!



Em hơi lăng tăn tí, khử ma sát dùng cơ cấu thanh trượt nghiêng vào trong để đẩy cần vào trong, antiskating thì phải tạo lực đẩy cần ra ngoài, 2 cái này em thấy nó mâu thuẫn nhau. Bác giải thích cụ tỉ tí ah.



Thì dùng dây treo và tạ để kéo cần theo đề cập đấy Bác
