Nhập môn TURNTABLE hành trình từ zero

Trưa nay nhận được món quà của 2 bác @FieldCoil Adventure and @music-lover. Bác FieldCoil Adventure luôn có bản sơcua. Cảm ơn 2 bác, trong tuần này có việc làm rồi,
Em có vài điều xin hỏi.
- Dây tín hiệu RCA dùng dây chuyên dụng cho phono hay vẫn sử dụng dây như đầu CD.
- Dây mass từ mâm tới phono (trên mâm thì câu mass vào cần hay đế mâm.
- Cách đấu nối dây từ kim đến máng, từ máng đến cọc RCA.



Dây tín hiệu từ mâm than đến cổng phono thì phải là dây chuyên dùng cho mâm than, trước mắt nếu bác chưa có thì dùng tạm dây tín hiệu CD để thử nghiệm đã.
- Dây mass của tonearm thì bác có thể gắn vào đầu thanh trượt hoặc trụ gác thanh trượt cũng ok, vì tonearm của bác dùng bạc lên nó là dây mass của tonearm luôn rồi. Còn mâm thì có lẽ ko cần đấu mass cũng được.
- đấu nối dây từ kim: bác mua máng thướng sẽ có sẵn 4 sợi dây có clip để cắm nối từ cart vào máng rồi, an tâm đi.
Tiếp theo, bác tháo cái connector mà em gửi cùng với cái tonewwand đó, tháo ra, hàn lại dây vào, gắn lại vào ống cần mới...vậy là xong, đơn giản hơn...đan rổ, hehe...
Chúc thành công,



Dây của bác fieldcoil khủng quá, em sợ nó ko phù hợp vì cứng quá.



Dây mềm lắm Bác ạ. Nhìn hình thấy vậy thôi. Loại nhỏ có thể như đường kính dây Bác gởi.
@nguahoangphonui : Bác xem lại Video tại post #32 / trang 2 có mô tả dây nối.
Em chưa sử dụng mâm, nhưng nhìn qua link Video này nhận thấy :

+Dây tín hiệu RCA dùng dây chuyên dụng cho phono hay vẫn sử dụng dây như đầu CD :
Dây RCA cho mâm than chỉ khác dây cho CD thêm nối mass chung từ 2 đầu mát của kim ra. Mass chung này nối vào Phono.

+ Dây mass từ mâm tới phono (trên mâm thì câu mass vào cần hay đế mâm.
Từ dây mass chung, lấy nguồn từ 2 dây mass kim. Bác luồn 4 sợi dây tín hiệu kim ra khỏi cần (lỗ đường kính 5mm, lỗ được khoan cuối cần). Các dây ra ngoài, chập 2 mass cùa kim --> mass chung. Như vậy có thể lấy từ mass bên ngoài khi luồn các dây tín hiệu ra khỏi cần. Tùy Bác đặt mass ở đâu.

+ Cách đấu nối dây từ kim đến máng, từ máng đến cọc RCA.
Bác có thể nối thẳng dây tín hiệu từ đầu kim ra ngoài (không cần qua trung gian máng cũng được. Nhưng phải khéo tay làm lại ống nối vào đầu kim.



Em cảm ơn bác.
Em mua máng không có bộ dây nối kim đi kèm. Việc này em tham khảo các clip sẽ đấu được.
Dây bác @FieldCoil Adventure gửi có loại lớn hơn dây của bác chút xíu cũng rất mềm như tơ em nghĩ đi trong ống cần OK, còn loại lớn hơn em sẽ đấu từ kim tới máng. Dây của bác đúng là loại đi trong cần nhưng ngắn quá nên không dùng được.
Dây tín hiệu từ mâm tới phono phải chuyên dùng thì em sẽ mua dây mới.
Vừa rồi đã kiếm được mấy cái đĩa LP rồi, vậy còn mỗi phono nữa là chốt hạ được rồi.



Sao bác mua máng lại ko có dây thế, ko có dây thì việc nối dây từ kim ra sẽ rất khó, kiểu gì bác phải có 4 cái clip để cắm vào 4 chân của kim,



Ý em nói là dùng tạm dây cho CD để chạy thử vì dây CD ko thể dùng cho phono được do tín hiệu của kim rất nhỏ, đòi hỏi dây phải tốt hơn thì mới đảm vảo chất lượng tín hiệu khi đưa vào cổng phono.



Dây phono thông thường có 5 dây và hình như dây mass chống nhiễu chung cách li hoàn toàn với dây mass tín hiệu hai kênh L, R.


Tks for All.



Bác cho hỏi rõ chút , trên mâm DIY như của Bác Ngọ cách ly hoàn toàn (không có mạch điện trên hệ thống mâm), thì không cần dùng dây mass chống nhiễu chung ?
Em xem qua link do Bác Tây kia thay dây, thấy dây mass chung ban đầu hàn vào dây mass tín hiệu (xanh lục), khi thực hiện thay lại hàn vào mass chung (điểm mass chung kế dây xanh lục)



Đúng bác ah. Giờ em phải chế 8 đầu cos hàn dây, 4 cái cắm vào kim, 4 cái cắm vào đầu máng. Mà đầu cos lại rất nhỏ.



Thông thường, nó chỉ có 4 dây dành cho 2 kênh tín hiệu, còn dây mass nó sẽ gắn từ cụm bearing, sau đó dây mass này sẽ nối mass với ampli bằng dây độc lập, không liên quan gì đến 4 dây tín hiệu cả, tất cả những cái tonearm em phá đều vậy. Còn có loại khác thì em ko biết. Còn platter và plint thì cần gì phải dây mass.
Thân,

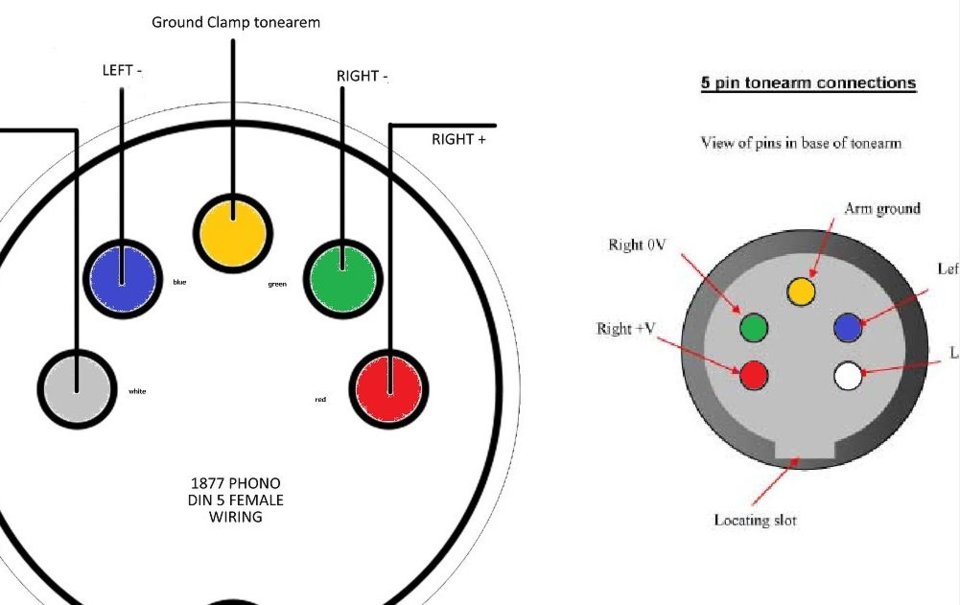

Dây phono thường có 4 thôi, còn 1 dây mass đi riêng, trên hình bác post là đầu 5 pin (có 1 dây mass độc lập)
Đầu máng có 4 chân, kim có 4 chân. Có ký hiệu chữ và màu để đấu nối.
Trên kim có ký hiệu chữ L(+) ; L(-) ; R(+) ; R(-)
Trên máng thì ký hiệu chữ và màu



Bác nên mua/kiếm/xin cái dây có đầu cos, rất khó diy cái này, vì nó nhỏ và phải tiếp tiếp xúc rất tốt, vật liệu cũng phải tốt.



Bác có thể hàn dây vào đầu cos và nối thẳng đầu cos này vào 4 chân pin của kim (không cần qua máng trung gian) sẽ tốt hơn đối với cần DYI (bỏ qua mắt nối).
Bác đo đường kính chân pin của kim là bao nhiêu mm (chắc từ 1mm đếm 1.5mm)
Để mai vào sẽ hỏi mấy đứa bé khắc phục nối điện tại nơi làm xem có loại này không . (trước kia thấy có mây loại nhưng không chú ý đường kính)



- Nếu làm đầu cos thì làm luôn 8 đầu, trường hợp bỏ qua trung gian máng thì nên dùng máng DIY bởi máng của hãng đã thiết kế sắn 4 pin rồi.
- ĐK chân pin của kim 1,1mm. ĐK chân pin của máng 0,9mm. Đầu cos này khó kiếm bởi nó nhỏ quá, còn có thì việc chấm hàn không thành vấn đề. (Dũng Audio Trương Định đang có bán 150k/ 1 bộ. chắc em đặt ở đây, tiện lấy bộ dây phono RCA luôn)



Hôm nay kiểm tra thì thấy tay cần chưa ổn, phải setup lại.
Đầu kim khi chạm mặt đĩa thì tay cần phải gần như song song với mặt đĩa.
Hiện cần của em đang ở hình A.
Diy tunrtable không đơn giản

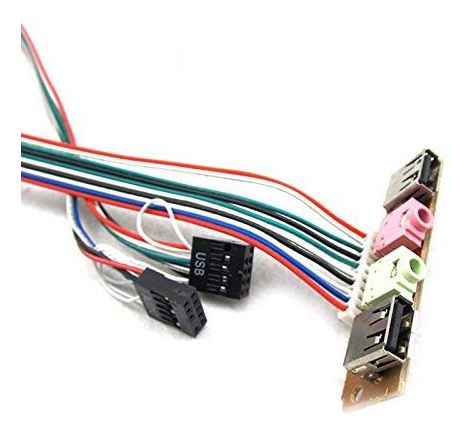

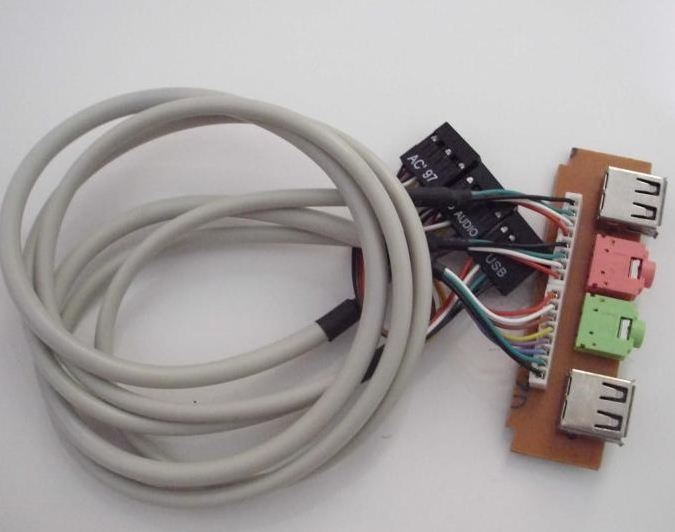

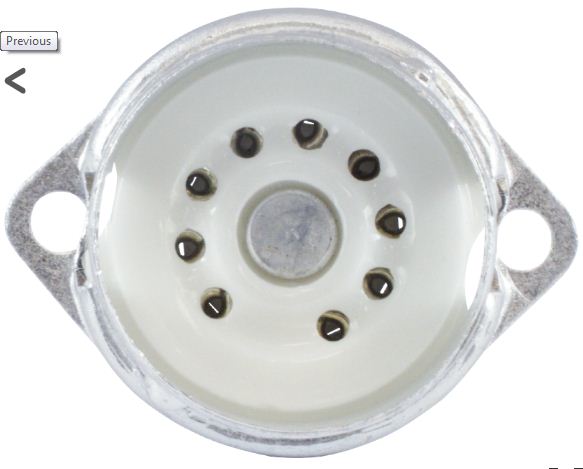

Bác xem thử mấy chân cắm ở đế đèn 9 hoặc trong dây USB ở máy tính bàn.



Tks for All.



Mấy đoạn dây này không dùng đi trong tonearm đc đâu bạn.



Cảm ơn ý tưởng của bác.
Dây cắm USB hay các loại chân cắm trong máy tính em có thử rồi, đầu cosse không phù hợp. Chân tăm đế đèn em chưa nghĩ đến, để em sẽ thử hy vọng khả thi.

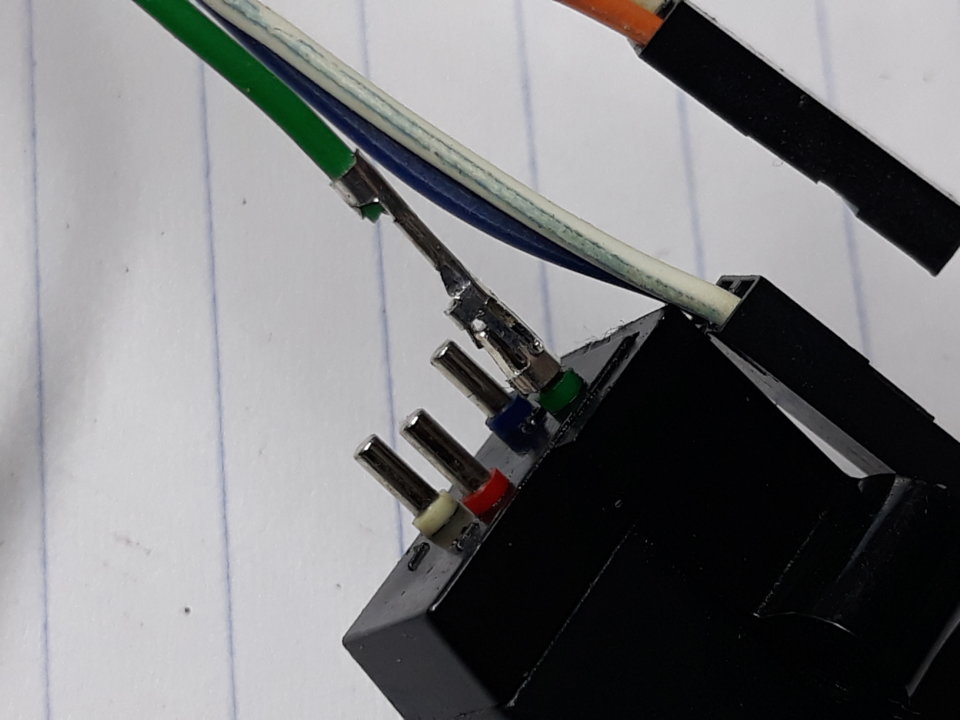

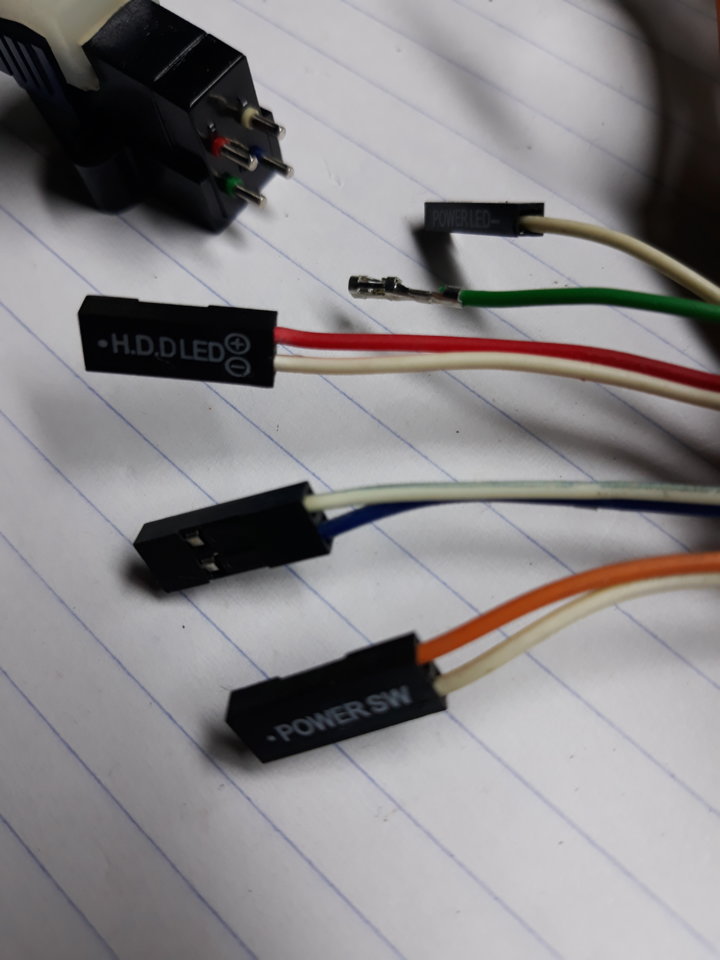

Ý bác @Pilab chỉ lấy đầu cosse hàn dây thôi.



Bác vẫn có thể dùng tạm được khi chưa có dây đúng kiểu:

Tks for All.

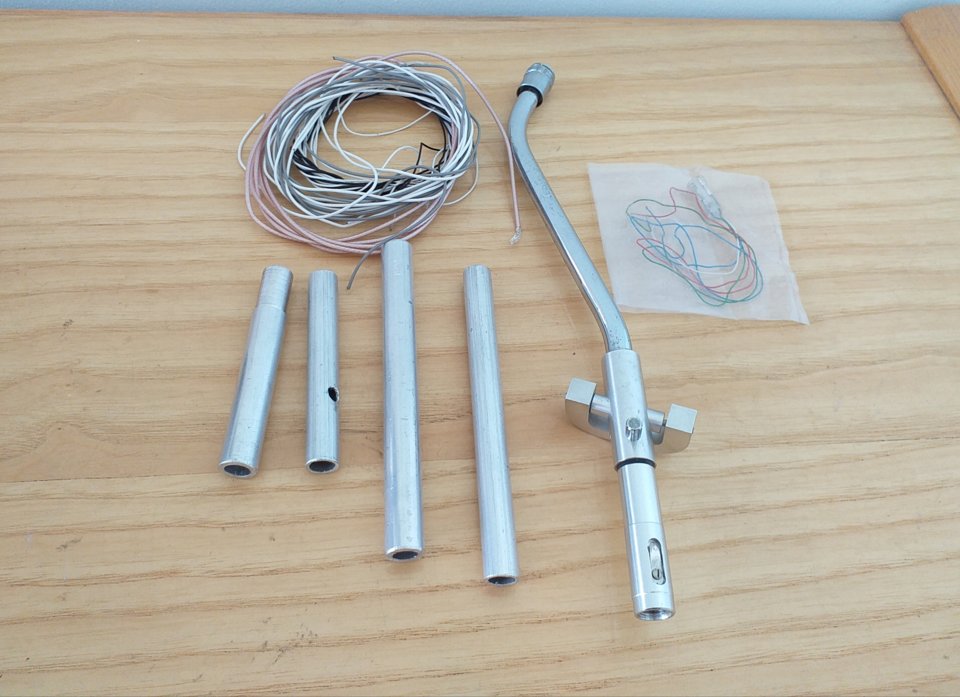

Em cho hy sinh đời bố củng cố đời con rồi bác ơi
Hơn sự mong đợi. Tks bác.

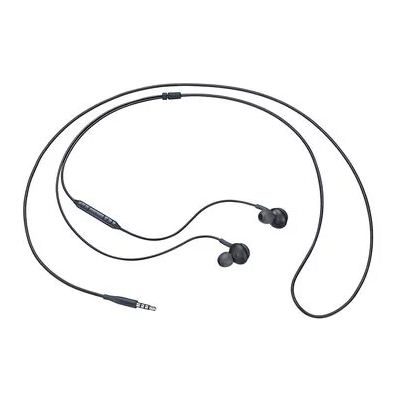

Dây chạy trong ống cần nếu chưa có, bác có thể thử dùng dây lấy trong tai nghe cũ hoặc mới.



Tks for All.



HiHi, Hay nhỉ!

- @Pilab còn thấy thêm món gì cho mâm nữa không?
- Cũng là mâm, cụ còn mấy cái mâm đồng để lại cho, nhờ @Pilab xem dùng vào việc gì để làm đây



Đúng là dây tai nghe rất nhỏ, mảnh phù hợp đi trong ống cần, còn về chất liệu ruột và vỏ thì chỉ là dùng tạm chống cháy như bác trao đổi.
Dây đi trong ống cần em có rồi ah. Rất tốt vỏ telefon có lớp chống nhiễu, ruột bạc nguyên chất, rất mềm mại. Như lụa Hà Đông ý . Bác @FieldCoil Adventure đã gửi tặng em.
