Nguyên lý turntable không ổn định tốc độ bằng motor, mà bằng quán tính của mâm. Motor chỉ làm nhiệm vụ cung cấp đủ năng lượng để bù vào ma sát thôi. Đấy là lý do những mâm đắt tiền thường dùng mâm đồng, có khi nặng đến 50kg.

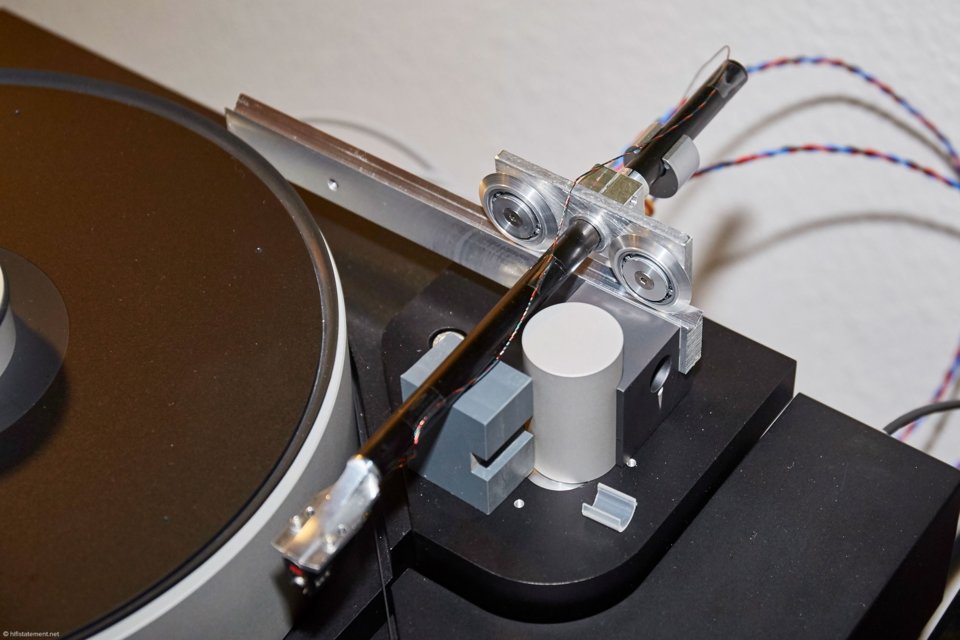

Gửi bác ngựa 1 cái cần tự chế, cái này thằng tây nó làm bằng 2 cái vòng bi được tháo ra trong ổ cứng:



Cách đây khoảng 10 năm, em có được tham gia cùng 1 ông anh để chế 1 cái cần kiểu như này, thời đó le ve hỗ trợ thôi chứ chưa có điều kiện nghiện ngập. Cách làm là: với những chi tiết nhỏ, có thể cắt từ mica ra để chế tác, những chi tiết có hình khối lớn (mà mica không có chiều dày phù hợp) thì ép nhiều miếng lại với nhau bằng keo 502 rồi tiếp tục chế tác. Mica dễ bào gọt nên bác dùng máy cầm tay (kiểu của dremel) là chơi được ngon. (lúc nào tiện, em gửi tặng bác 1 máy cắt cầm tay kiểu này - không phải của dremel, nhưng nó chạy điện 120v). Bác chịu khó đầu tư 1 cái khung giá máy tiện mini (tầm vài trăm k gì đó thôi), nghĩa là ko có sẵn động cơ, dùng động cơ có sẵn của mình. thì mọi việc sẽ đơn giản hơn.

Sau khi dựng lên được, ra kích thước cuối cùng thì bác chịu khó ngồi vẽ lại chi tiết đó rồi thuê cắt CNC nhôm cho ngon.

Như ngày xưa CNC chưa phổ thông và còn đắt đỏ, thì có 1 phương án khác nữa, bác dùng mica đó làm mẫu, rồi dùng sáp làm khuôn và đúc bằng epoxy, cái này cơ bản là khả thi, vì bác có thể phối màu cho CNC, thậm chí khéo tay bác có thể pha màu trông giống như làm bằng gỗ nu (bác tham khảo thêm trong hội epoxy resin, họ có đủ vật tư, kinh nghiệm làm epoxy rất đẹp)

Đúc bằng epoxy thì sẽ mất công hơn 1 chút để gọt dũa lại cho nó đẹp, và khả thi. Nhưng đòi hỏi sự tỷ mỉ và khéo tay.

Chúc bác ngập sâu hơn!



Hìhi Quán tính mâm lớn chỉ làm những thay đổi nhỏ ít ảnh hưởng đến tốc độ mâm.
Mâm nặng 10kg hay 50kg việc làm mâm quay ban đầu bù năng lượng mâm quay đến mức ổn định vẫn do vận tốc góc và momen xoắn moto tơ tạo ra, chỉnh tốc độ mâm là chỉnh tốc độ moto



Có thời gian em ngâm cứu phương án bác đưa ra, để ngập lút đầu luôn
Làm tới đâu gỡ tới đó. Có lẽ setup lại toàn bộ dự án.



Rảnh rỗi em làm cái ví dụ nhỏ bạc đệm hơi.
Làm kiểu này nghe tiếng xì của hơi. Cũng khá lớn nếu nâng được bộ cần.
Bạc chạy nhẹ nhàng.
Nhưng phải có bộ điều áp. Khó cân chỉnh về lâu dài.



Với cơ cấu ròng rọc như này dễ diy. Ít bảo trì.

Và thị trường có loại bạc ceramic. Chạy khô. Kg ảnh hưởng ma sát dầu bôi trơn như bạc sắt. Nhưng giá hơi chát.

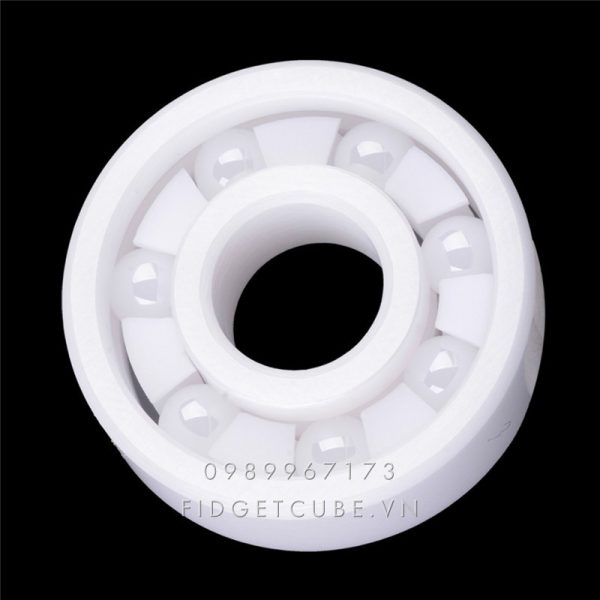

full ceramic thì 250k 1 cái.

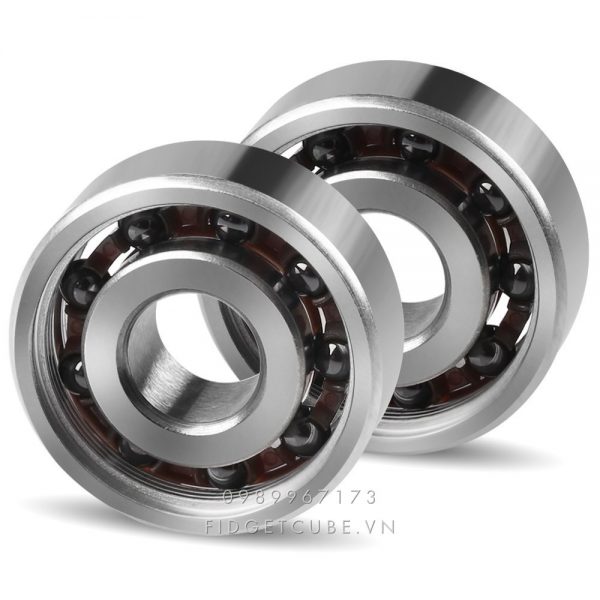

Bi ceramic thì 100k 1 cái.
Thêm 1 ống thủy tinh nữa là xong.



Với sáng kiến của bác @hoangphung có lẽ đã giải quyết được vấn đề.
Em đăng ký 1 bộ.



Đến đây. Em lại chợt nghĩ nam châm không biết có ảnh hưởng gì nhiều đến mâm than không.
Nếu có vật liệu cản từ mà dễ diy thì có thể dùng nam châm đảo cực. Nâng 2 đầu trục bi để giảm nhẹ tối đa độ nặng bộ cần.
Giảm lực ma sát ổ bi lên ống thủy tinh.
Lúc này cần gật gù nhẹ nhất.



Em chửa hình dung ra thiết kế này của bác, nhưng bác lưu ý là cartridge bên trong nó là nam châm vĩnh cửu, nếu nam châm của bác mà đủ mạnh/và hoặc gần cartridge thì rất có thể sẽ ảnh hưởng đấy ah.



Em có thử mấy cục nam châm. Nó là cục hít của mấy em thợ may. Mặt hít thì cực mạnh. Nhưng mặt lưng thì không có gì hết. Thả cây kim nó cũng kg hít. Nên cái này phải diy 5 mặt chừa lại 1 mặt từ. 2 cục ngược từ cách nhau 3cm.

Từ cái ống thủy tinh gắn 4 bạc đạn đến đầu kim tối thiểu là 12cm. Nên chắc lực từ kg đến nỗi ảnh hưởng đầu từ của kim.

Để em làm chuột giá rẻ cho các bác xem thử. Em khoái diy theo suy nghĩ thôi chứ em kg rành tính toán đâu.



Bác up cái sơ đồ thiết kế lên cho xôm bác ơi



Em có thiết kế cái gì đâu bác. Em đọc cái topic này của bác ngựa. Bác ấy kg thành công.
Thực ra em kg biết ngay từ đầu. Chứ biết bác ấy diy cần linear em có chút góp ý.
Giờ em đang rảnh nên ngâm cứu chút. Theo vật liệu có sẵn hoặc dễ kiếm.
Em vào diyaudio. Em thấy cơ cấu này nhiều người làm nên em copi rồi phát triển theo hướng ngon bổ rẻ thôi bác.



Chào
Xin ai đó giúp e, của e mâm k chạy hết lp, còn vài vòng thì tự động nhấc lên. Vậy e chỉnh cái gì các bác ơi. Lp 180g thì k bị nhưng lp 200g thì bị,
Tks

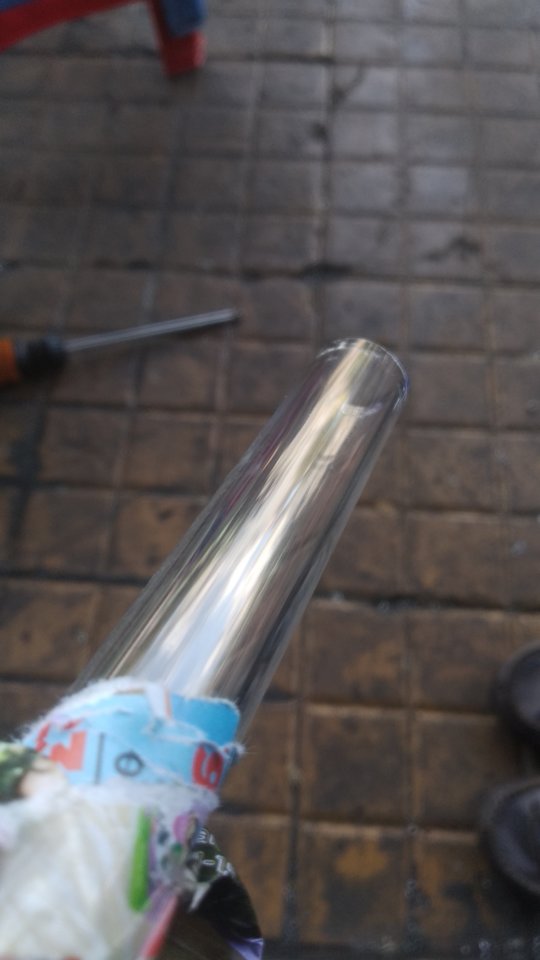

Hôm nay em đi tìm mua ống thủy tinh.
Có ống thủy tinh vật tư y tế. Ống thủy tinh hút ...trân châu. Và em chốt lại mua ống thủy tinh xem mực nước nồi hơi.
Loại này chịu áp suất cao. Thủy tinh đồng nhất và bề mặt láng bóng.

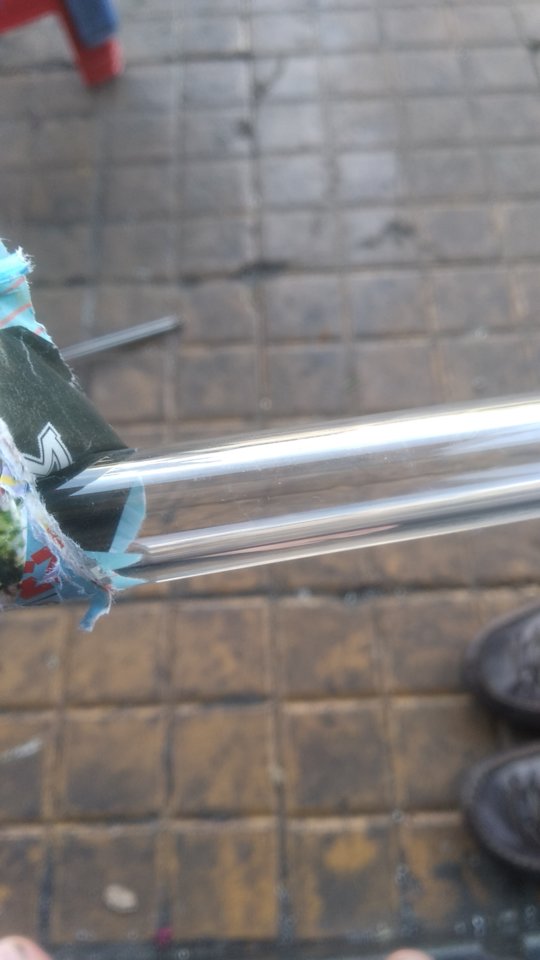

Giá cũng dễ chịu. 25k 10cm phi 16mm.



Bác có thể vẽ bản thiết kế trục linear từ các linh kiện này ?



Em copi bên diyaudio thôi bác. Rồi tùy cơ ứng biến cho vật liệu dễ diy.
bác ngựa làm cần dài quá. Ổ bi trượt ngắn.
Tính theo ông acsimet thì càng dài thì lợi lực nhưng masat càng lớn.
Ok nhất là tam giác cân.
Em đang tìm bạc đạn giá rẻ chạy khô.
Đục ổ cứng máy tính thì cũng có nhưng chưa rảnh nên các bác cứ từ từ nhé.
Em thấy dễ ẹc mà.

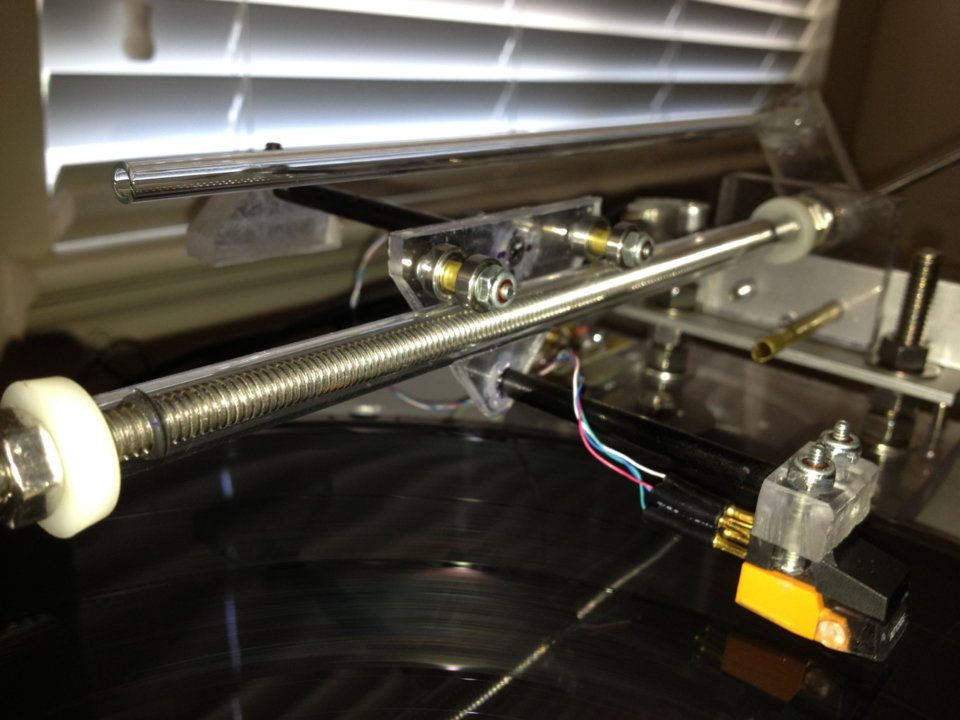

Hình em mượn bên diyaudio



Tks for All.



hình đầu tiên hay đó bác. chỉ 2 bạc đạn, đỉnh nhọn bập bênh. lưc đè bạc đạn đúng đỉnh bi. không nhu loại dùng 4 bạc đạn. đỉnh bi bị ép ngang.



Giải pháp chuyển ma sát trượt sang ma sát lăn như thiết kế hình Bác Pilab đưa ra cũng rất hay. Tuy vậy, không biết lực tì đẩy kim từ rãnh đĩa có vượt qua lực ma sát lăn này không . Phải thử nghiệm mới chắn chắn được



Bạn cho model máy bạn, mình tìm nguyên nhân giùm

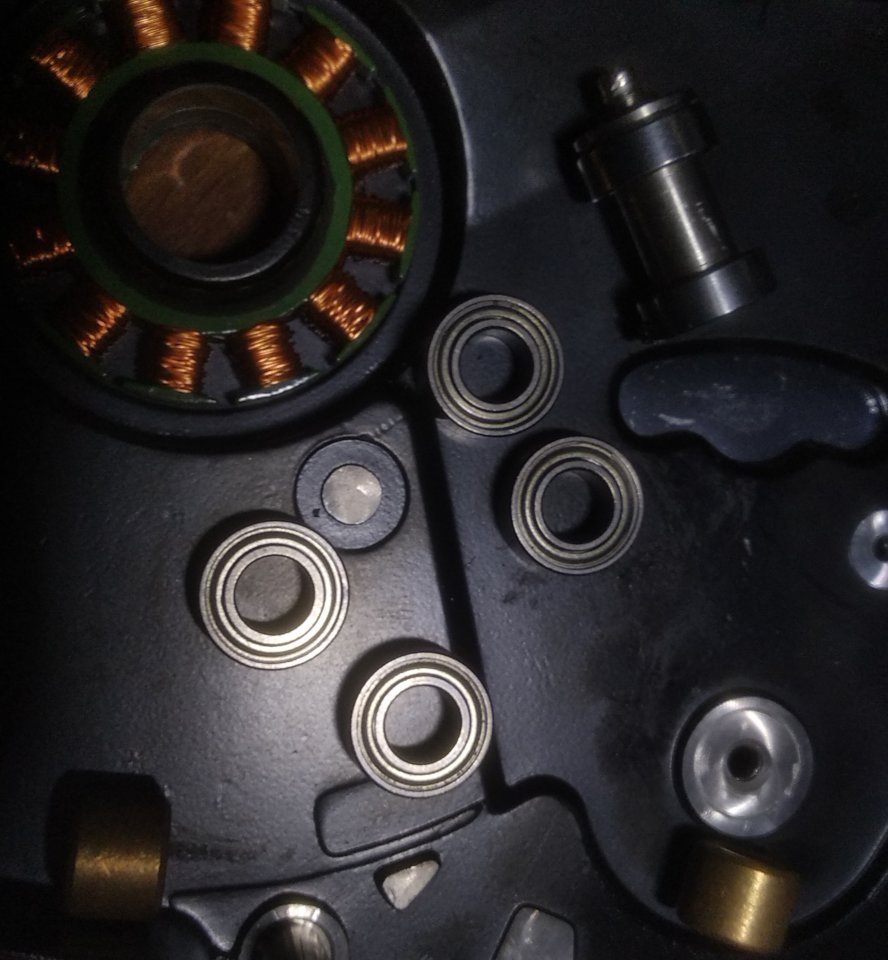

Hôm nay rả cái ổ cứng 1tb. Chỉ được 2 ổ bi đầu từ. Đĩa từ chạy bạc dầu.

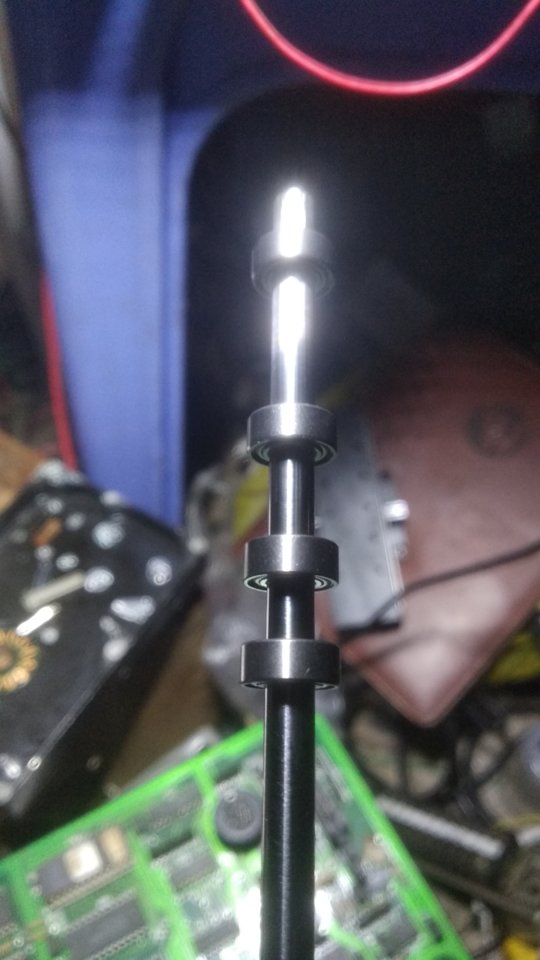

Chạy ra tạ uyên mua 4 cái bạc mới 5x10x4mm. 7k 1 cái.

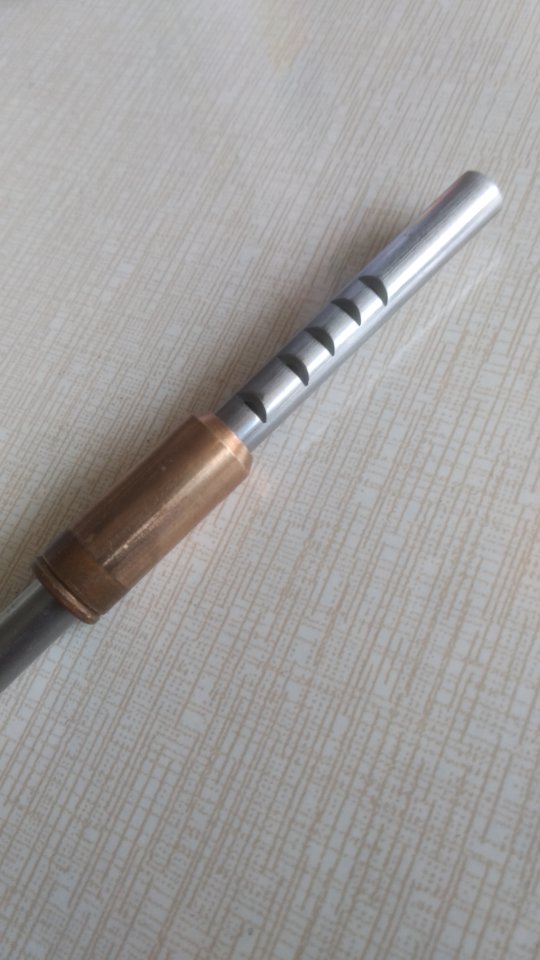

Sẽ mạ crom trụ 5mm hơn tí cho bạn đạn để kg phải dùng ốc và tán.
Ống thủy tinh mua 16mm to và thô quá. Mai mua lại 10mm.



Cái ống thủy tinh bác làm tay cần? Nó có dễ bị vỡ không mà so với cacbon thì nó nặng hơn.
Vẫn chưa hình dung được bác ráp cần linear như thế nào, chờ đợi coi sao.



Phía trên bác Pilab có vài cái hình kìa...



Mạ 1 cây thép vừa khít lổ ổ bi. Hơi no tí để giữ chắc ổ bi. Không cần bạc chêm giữa và ốc tán 2 đầu.
Nó chính xác hơn là dùng bạc chêm giữa 2 bạc đạn.
