Nhập môn TURNTABLE hành trình từ zero

Ko thể mì ăn liền đc, bạn cho quay và đến vòng/phút. Ko đủ vòng thì bỏ đi, thừa thì làm giảm chu vi vài lần vừa làm vừa thử sẽ đc.



Bác xem thiết kế cho 2 loại dùng dây đai tròn và dẹt
Vật liệu đồng thau, dễ mạ vàng khi cần thiết.
Chân gia công đường kính Phi 14 mmcao 5mm (sau này tìm được mô tơ có đường kính trục lớn hơn có thể dễ dàng khoan gia công lại cho phù hợp)



Hôm nay em bỏ công test puly chế thì nhận được kết quả như sau:
Puly 6.3mm: 32.2 vòng/phút
Puly 7.3mm: 34.1 vòng/phút
Puly 7.0mm: 33.3 vòng/phút
Kết luận 7mm là 99% chuẩn rồi bác ơi. Vậy theo bản vẽ bác chốt cuối cùng này là ok. Đã gia công được rồi đó bác.



Sáng mai mình gia công, xong sẽ gởi tặng Bác, sẵn Bác cho xin tên, địa chỉ số điện thoại vào PM inbox, để gởi đến bác. Thanks



Em đính chính lại chút. Hình như loại đai tròn bác đang để rãnh 5mm thì phải, bác để 7mm đi bác.



Vậy không cộng thêm đường kính của đai à Bác.



Không đâu bác. Ma sát giữa đai tròn và rãnh 7mm như hình này là ok. Đk đặt đai 4mm như hình là ok. Vì đai em đk 3.2mm.
The and việc puly tại đây. Cứ luẩn cuẩn cái puly do không biết được vận tốc không tải của mô tơ nó mệt mỏi vậy đó.
Một lần nữa em cảm ơn bác đã bỏ công thiết kế và gia công tặng em. Sẽ đền đáp lại bác khi có thể.
Em đã ib địa chỉ cho bác.



Nói vui chút, cảm ơn Bác mới phải.
Bác làm thí nghiệm trước, cho em đỡ nhọc sau này!!!!



Sáng thứ bảy qua đưa qua chỗ gia công bánh đai, mai anh thợ quen mới gia công. Chiều về nếu lấy kịp sẽ gởi cho Bác.
Không kịp sáng thứ ba sẽ gởi. Sẵn nhở Bác kiểm tra thêm 2 sợi đai tròn gởi kèm chung theo (đường kinh 3.5mm), xem có sử dụng làm đai cho dự án được không (có chiều dài chập đôi khoảng 540mm, và 570mm). Thanks Bác nhiều



Em là người cảm ơn bác mới phải đạo.
Mọi việc không cần gấp đâu bác. Em vẫn còn nhiều việc phải làm. Để dự án hoạt động chắc cần thêm thời gian.
Lúc thiết kế bác đã để rãnh đai 4mm thì dây đai 3.5mm vẫn dùng được mà, còn chiều dài dây như vậy nằm trong hệ số an toàn rồi.



Sài gòn bán những loại dây này rất nhiều, vật liệu cao su hơi dai.
Giá cũng rẻ, mua dư nhờ Bác thí nghiệm giùm.
Loại này là ron làm kín trong việc ghép các bề mặt chi tiết máy.
Không biết cho dây đai có tốt không. Theo nhận xét cá nhân, chắc có thể sử dụng tốt cho các dự án mâm than.
Đai dẹt cũng có nhưng bản hơi lớn (8mm trở lên), phải cắt bản lại mới sử dụng được



QUOTE="nguahoangphonui, post: 2361319, member: 77033"]
Mọi việc không cần gấp đâu bác. Em vẫn còn nhiều việc phải làm. Để dự án hoạt động chắc cần thêm thời gian..[/QUOTE]

Vừa lấy các puly gia công về. Sáng mai sẽ gởi chuyển đến Bác.







Khi lắp puly vào trục, Bác lấy dũa vát trục mô tơ một ít tại vị trí vít (lục giác chìm) lắp puly vào trục động cơ, nhằm tạo rãnh then giúp truyền động được tốt.



Oh, thật là tuyệt vời, đẹp quá bác ơi, ngoài sức tưởng tượng của em.
Sẽ báo cáo bác khi em nhận về cho kéo thử mâm xoay.

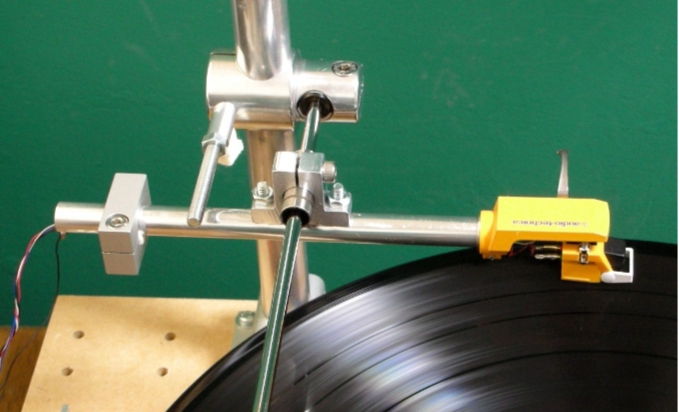

Trong lúc chờ puly của bác @FieldCoil Adventure em nghịch tý tracking tonearm



Về nguyên tắc thì Linear Tracking Tonearms có nhiều ưu điểm nhưng trong thực tế lại ít phổ biến vì có nhiều lí do: như kết cấu mà bác gửi kèm ảnh, có lẽ khó nhất là giảm được lực ma sát đến giá trị đủ nhỏ?







Tks for All.



Em thấy hay hay ngâm cứu chút coi sao, không khả thi thì tính pa khác.



Trượt trên đệm khí thì giảm tối đa được lực ma sát, em thấy mẫu này kết cấu nhìn đơn giản





Tks for All.



Sáng vừa gởi cho Bác ngọ bộ bánh đai.

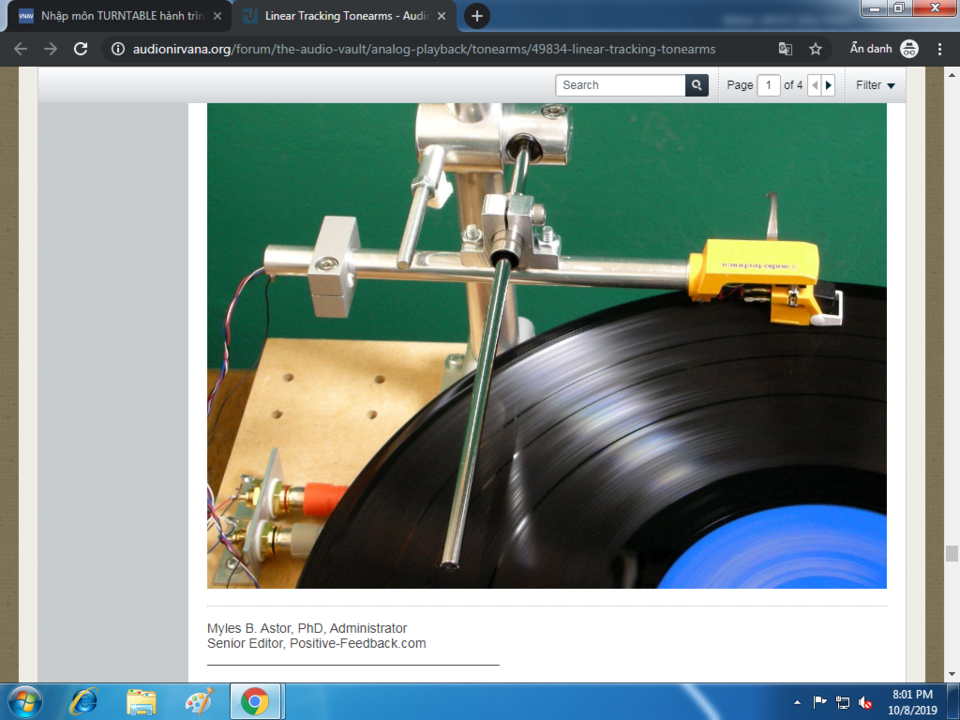

Bác cho hỏi trục xanh trong hình có tác dụng gì ? Nó có tác dụng anti-skating ?



Em nghĩ cái trục bác khoanh tròn là cố định. Con trượt được cố định vào tonearm có 2 tác dụng: trượt theo trục và nâng hạ cần như cầu bập bênh.
Ở đây em chưa thấy anti-skating và armlift.

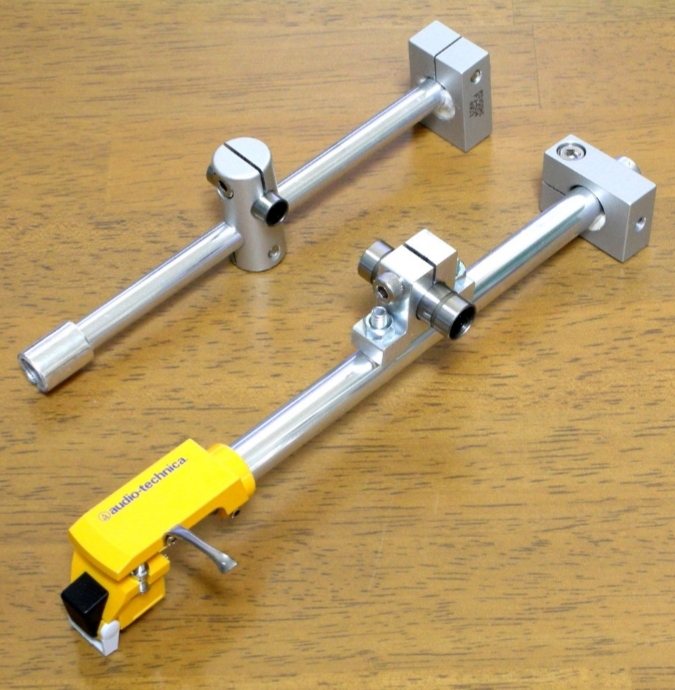

Mẫu này em rất ưng nhưng không có bản vẽ cụ thể để có thể thi công được. Các vật liệu cũng dễ tìm mua.



Ngay cả các tay cần truyền thống thì trục quay vẫn sử dụng bằng vòng bi mà bác.

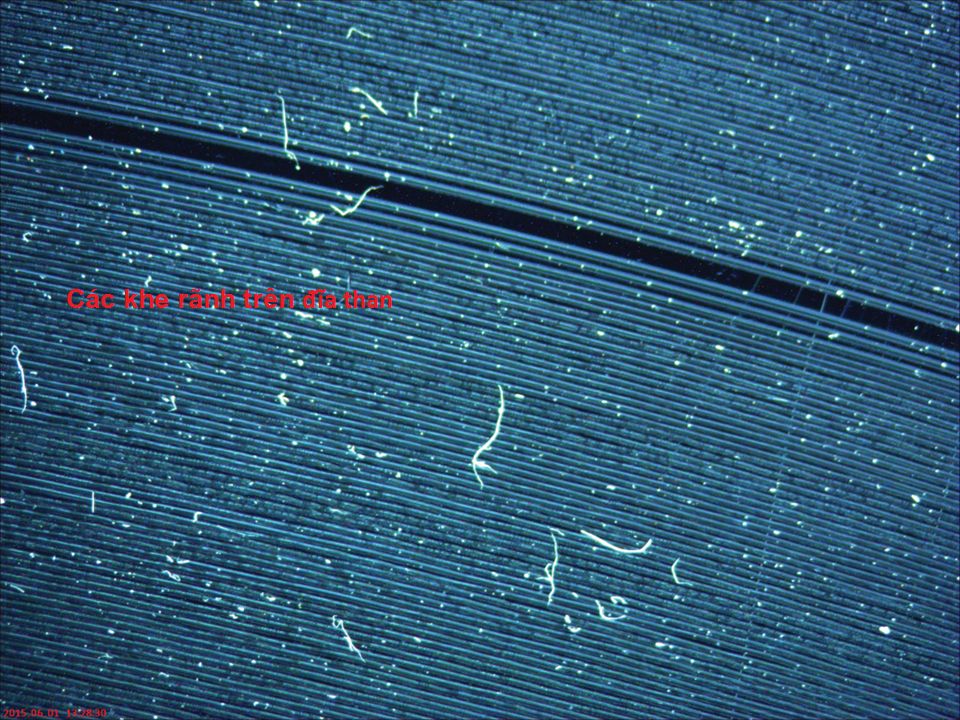

Hì hì mình chưa có điều kiện để nghịch món này; nhưng mình nghĩ thiết kế cái trục này có lẽ là phải làm thế nào cho cái kim nó chạy đúng vào rãnh đĩa do nhà sx đĩa họ đã tạo ra. Vậy có b nào có mô hình họ cắt rãnh đĩa thì lưỡi cắt chạy thế nào?

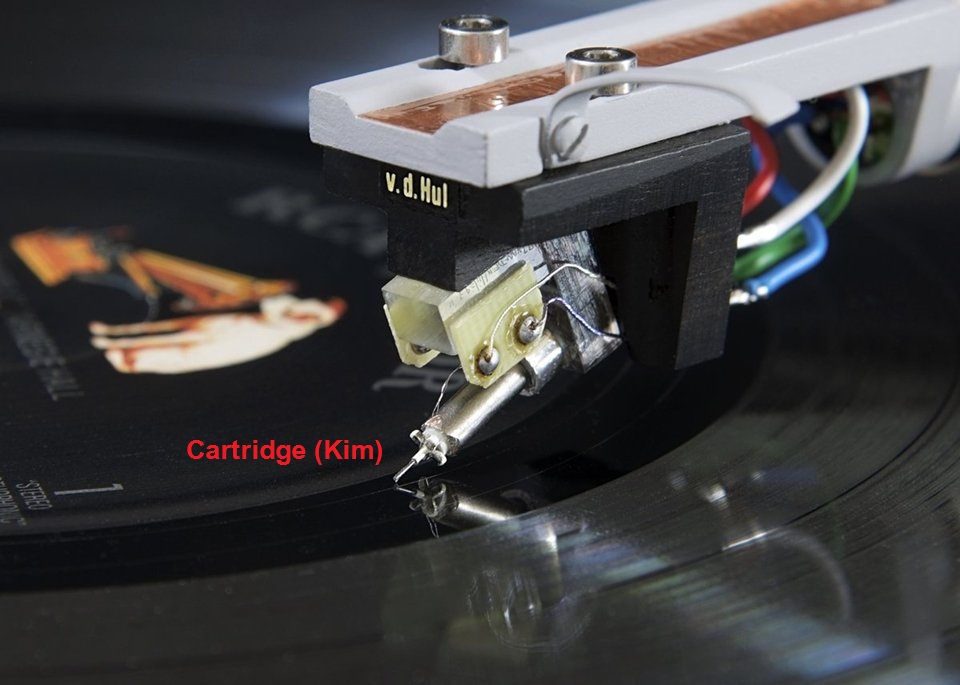

Cái này thì khi chạy mình đưa cần tới đúng vị trí rãnh và có bộ phận anti-skating (chống trượt) để giữ cần và kim chạy ổn định. Kim ma sát tại vị trí chu vi rãnh của đĩa than.
Khi next bài thì lại nhấc cần lên đặt tại ví trí rãnh khác ...



Em nghĩ bác đang muốn tìm cái này



Ok. Vậy mình hỏi ngố: Như trên có phải tay cần lý tưởng là khi mâm quay tay phải mang kim di chuyển được từ mép đĩa vào tâm đĩa theo 1 đường thẳng nối từ điểm đặt kim ngoài cùng đến tâm đĩa theo vòng xoắn ốc đã được tạo khi khắc đĩa (ngược với di chuyển khi khắc đĩa)?



Đúng vậy đó bác, như hình em đưa lên đang nhận định trục thẳng đứng cố định. Tay cần di chuyển trái phải và gật gù thì kim sẽ đi thẳng từ ngoài vào tâm đĩa (đến lúc hết rãnh).

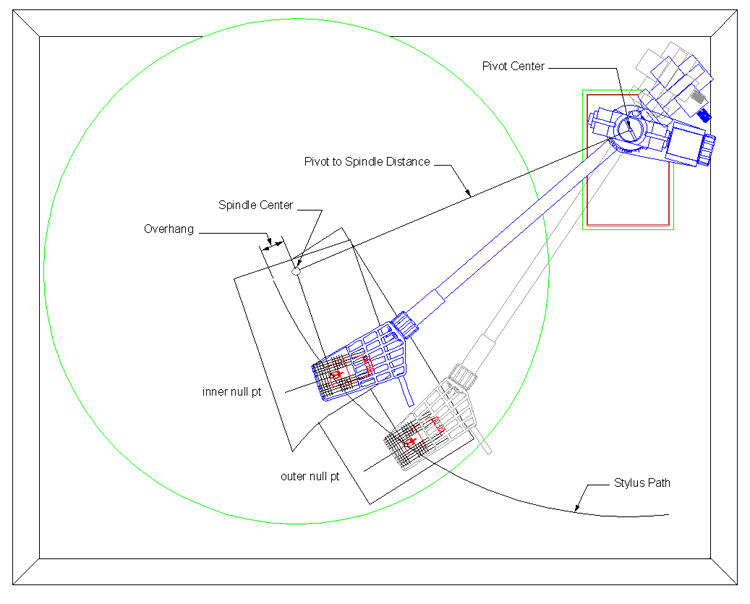

Còn nếu trục là 1 khớp thì tay cần là bán kính quay quanh trục, tại vị trí này cần cũng gật gù, thì khi đó kim sẽ đi theo vòng cung.
