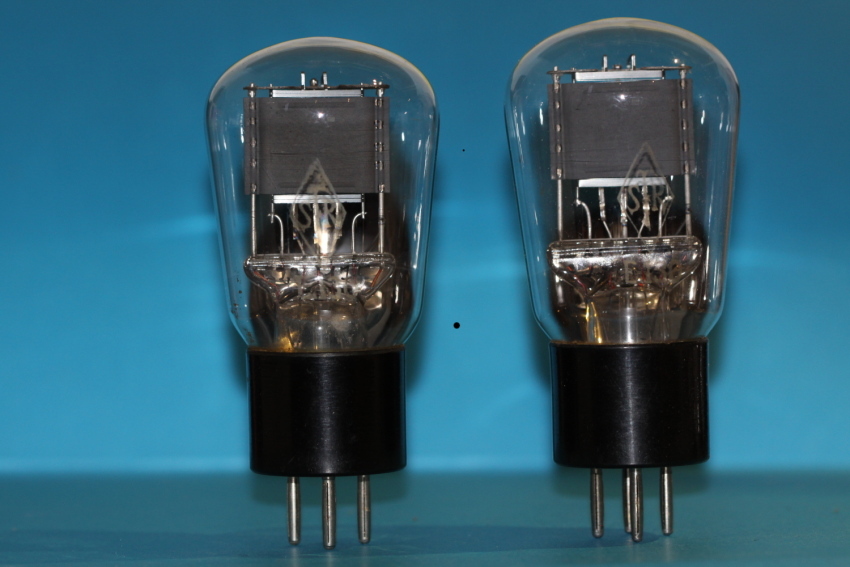

Chào các bác. Em dự định làm 1 cái pre-amplifier bóng SFR E130. Xin các bác giúp đỡ em sơ đồ mạch điện bóng này. Cám ơn các bác nhiều
Em tìm thông tin đèn E130 rất gần với Telefunken RS242. Như em ko dịch được mong các bác giúp em. E130 SFR L'appellation exacte de ce tube est E.130, c'est une triode datant des années 1939 / 1940*, très proche de la RS242 Telefunken. Peu d'informations disponibles sur ce tube dans sa version SFR (Société Française Radio-Electrique.) On trouve cette triode classée au rang des oscillateurs dans certains vadémécums américains. Des collectionneurs pensent qu'elle était utilisée dans des "petits" émetteurs par SFR... à vérifier (si quelqu'un a plus d'informations, je suis preneur.) L'équivalent allemand (RS242) était utilisé dans des émetteurs transportables datant de la seconde guerre mondiale. Par exemple le "5W.S.c" où deux triodes RS242 étaient montées comme oscillateur et émetteur (puissance 5W.) La fabrication de la E130 par SFR doit donc dater de cette même période et le tube devait être utilisé dans du matériel similaire. Quelques tubes portent le logo des transmissions 19e régiment de l'armée de terre, ce qui semble confirmer mes suppositions. Tout comme la RS242 (petite sœur, et très certainement évolution, de la RS241), la E130 est aujourd'hui relativement recherchée par les amateurs d'amplificateurs mono-triode. Elle peut être utilisée en tube final, sa résistance interne moins élevée que sa sœur allemande en fait une meilleure candidate pour une utilisation en single-ended. La puissance d'anode reste néanmoins limitée et même à dissipation maximum il ne faut pas compter sur plus de 2,5W audio. La bonne linéarité des courbes devrait permettre un passage en classe A2 si l'on est adepte du couplage par transformateur ou couplage direct avec cathode follower. On peut alors espérer une puissance plus importante. Quelques données: Triode à chauffage direct Cathode à oxydes Culot: Européen 4 broches Chauffage: 4V / 0.65a Tension anodique maxi: 400V Courant anodique maxi: 80mA Puissance d'anode maxi: 12W Facteur d'amplification: 18 Capacité anode grille: 13,5pF Capacité entrée: 11,5pF Capacité sortie: 9,5pF Utilisation à P dissipée de 10w: Va = 350V Vg = -10V Ia = 29 mA Résistance interne: 4000 ohms Pente: 4 mA/V Impédance de charge: 8 à 12 kohms pour une utilisation en BF audio. http://6bm8.lab.free.fr/Documentations/ ... /E130.html
Con này lắp Pre cũng hay mà lắp Âmply SE cũng tốt, cái chính là mua được cặp chân đèn cho em nó. Khi nào bác chủ hoàn thành công trình này ới em qua nghe nhé.
Sơ bộ thế này : -Đèn sản xuất trong nhwxng năm 1939,40 rất giống con RS 242 của Telefunken - Hay tìm thấy trong một số thiết bị của Mỹ - Một số nhà sưu tầm thì cho rằng nó được dùng trong các máy phát nhỏ do SFR (Société Française Radio-Electrique.) (RS242) được dùng trong máy để bàn của Đức trong WWII - Hai quả này cho ra khoảng 5W công suát phát - E130 đươc sản xuất cùng thời và được ứng dụng trong các thiết bị tưong tự -Ngày nay , cả hai laọi đèn trên thấy trong các khối Công suất Mono của dân không chuyên - Trở kháng trong nhỏ hơn con của Đức một chút và được xem là ứng cử viên cho tầng Single Ended, cho ra khoảng 2.5W Audio Nhìn chung , conđèn này hiếm , quí nếu Collect . Ứng dụng Audio có vài quả thì chơi , hay thì qua thông số chưa thấy có gì vượt trội - Do tuyến tính cao , cho phép đèn có thể làm việc ở ché độ A2, hoặc ghép biến áp theo mạch cathode

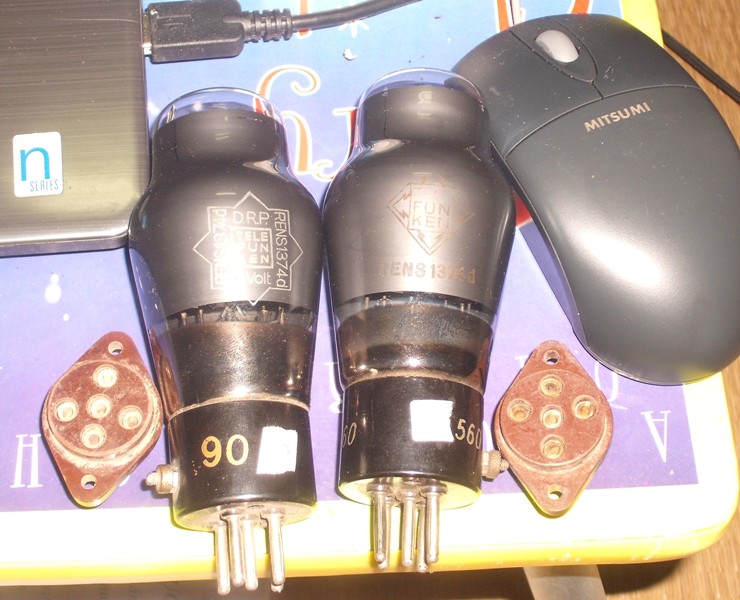

Cám ơn bác lenamit và Bác Niagara,quang-hn,Bacuc nhiều. @ Cụ quang cặp chân này cắm ngon, hm nào chuyển em nhé. Em tìm OPT 6k về chiến rề xem sao.
Bóng này có phải bác nhổ ở cái bốt điện thoại cạnh Nhà máy Cơ Khí Hà Nội không ạ,hôm em đến chỉ được nhổ mỗi đôi E130L của TFK và đôi EC86 Miniwatt Dario móng chân vàng về lắp luôn cái amp kêu mấy ngày hôn nay rồi, đôi SFR E130 này thấy bảo bác Mr Lê nào đó ở Cầu giấy dán niêm phong rồi lên em không nhổ đc
không biết bác chủ thread xúc tiến đôi bóng này đến đâu rồi ạ? Có gì cập nhật thêm cho anh em tham khảo với ạ...
