Nhờ các bác chỉ cho e cách tăng giảm số vòng dây để có được điện áp chuẩn nhất ạ.

Nhân tiện e muốn hỏi bác newbe là : khi tháo con tụ dầu ra e tháo ra được 3 loại giấy
1- giấy có màu nâu nhạt, loại này dễ rách và lúc đầu thấy khô chứ để qua đêm thấy nó ướt.
Và giấy này gọi là giấy gì? Và nếu biết nó bao nhiêu mm thì càng tốt. Cuộn này dùng cách lớp thế nào cho hợp lý ạ
2- giấy màu trắng,(bạc) mỏng lắm. Loại này là giấy gì e cũng chịu( e thường gọi là giấy kim tuyến vì nó thường dùng cho các nhà hàng bọc nguyên con gà để nướng) loại này xài cách lớp cuộn nào thì hợp lý?
3- giấy này màu trắng đục, thấy nó dày lắm. Loại này xài thế nào thì hợp lí bác nhỉ?

Từ cái kềm sang phải là 1-3-2( 1-3-2 e đã nói ở trên)



Tụ này là tụ giấy ngâm dầu hả bác, em chưa dùng loại này, mà có hỏng chưa mà bác hoang phí thế



Tụ này của bác hình như là tụ hóa, có phân cực, có lẽ không làm được gì khi quấn biến áp



E cũng k biết bác ạ, e thấy nó nhẹ nhẹ nên e bóc ra thấy chả có tí dầu nào cả, chỉ thấy có lớp gì vón cục nhỏ nhỏ màu trắng đục . chứ e k có đồng hồ đo tụ bác ạ?.
Làm cách nào để biết tụ nó còn sống vậy bác?
Đo bằng đồng hồ số victor có biết được k bác?



Bác tìm cái tụ vỏ nhôm nào cầm nặng nặng tay khoảng 20uf~30uf điện áp 350~450 VAC, bác lưu ý là điện áp AC nhé



E đâu có thấy nó gi âm dương bác?
Vỏ nó bằng sắt bác ạ



Cầm nặng nặng như vậy là xác suất còn sống cao đúng k bác?



Bác không biết nó sống hay chết mà cứ phá hoài vậy là sao, nếu đồng hồ số có thang đo C trong dải đo thì nhìn thấy giá trị điện dung của tụ, không thì dùng VOM kiểm tra



Hic



Là mua một cái tụ khoảng 15~20 nghìn rồi bác phá ra lấy giấy lót cho việc quấn OPT sau này của bác, không có giấy lót mỏng bác không thể quấn được OPT với các loại Fe tiêu chuẩn, dễ bị tràn cửa sổ



Nếu quấn opt chỉ cần 20hz - 20khz thì khỏi cần lót giấy cũng được. Ví dụ lớp sơ đầu tiên 3 lớp, ta quấn lớp đầu tiên 10 vòng, lớp thứ 2 8 vòng, lớp thứ 3 6 vòng. Dây nó sẽ không tràn ra 2 bên và lớp lang ngay ngắn. Sẽ cho tí keo 502 vào 4 góc bobin lớp đầu tiên.

Quấn nguồn cũng vậy , sau 3 lớp thì quấn 1 lớp poly trắng 2 dem cũng đủ cứng để tiếp tục. Cứ vậy...



Dạ, e cũng đang ngâm cứu về opt bác ạ.
E quấn thực hành luôn thì được chứ về tính toán thì e bó tay, e đọc topic xưởng chế tác nguyên 1 tuần mà cũng chưa ra xơ múi gì cả bác ạ.



Nhưng mà giữa các lớp mà không có giấy lót thì chỉ vài vòng là nó xếp chồng dây rồi



E tính quấn cục opt el34 se bác ạ. E vẫn đang tìm fe rồi sau đó mới tính bước tiếp theo.
Mà chỗ e thì toàn là fe 32 hoặc fe 42 . lá fe dày 0,5mm bác ạ.
Dày như vậy có quấn được k bác?

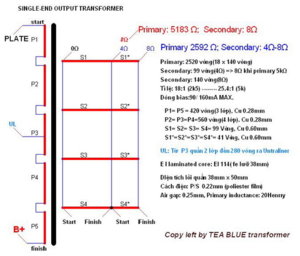

Bác xem cả topic OPT dễ ẹc trong thư mục đèn điện tử để tham khảo, sau này quấn chọn đường kính cỡ dây sơ cấp, thứ cấp, trở kháng của OPT, đo chiều dài bô bin, chiều rộng cửa sổ, số vòng/lớp, số lớp/cuộn, mấy cuộn xen kẽ, độ dày cách điện.. thì mới quấn chứ đang quấn mà hết cửa sổ là toi công



Bác quấn dây không sát nhau nên lớp sau sụp hố lớp trước. Quấn chậm, sau 10 vòng lấy móng tay đẩy dây sát vào nhau rồi quấn tiếp. Xong 1 lớp nhỏ tí keo 4 góc 2 bên, đợi chút khô keo chồng dây lên lớp đầu tiê n tụt vô một vòng rồi quấn ngược lại,
Bác ngoclong cho em thông pin của tôi opt: đèn gì. mấy kí, fe gì, pp hay se. Tối về em tính cho.



Tạm thời chưa có fe mỏng thì dùng tạm, sau này có Fe mỏng, tốt thì thay không sao bác ạ, mà với OPT single ended thì Fe 0.5 quấn tốt không sao cả

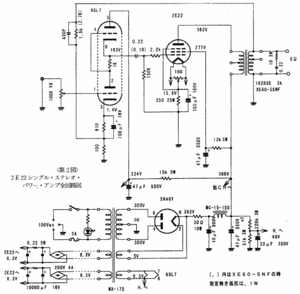

sẵn tiện bác giúp em, em cũng đang tham khảo FD422 SE bác xem giúp em xem OPT trở kháng bao nhiêu thì phù hợp, em vừa load được mạch này nhưng không thấy ghi



https://vnav.vn/threads/bien-the-xuat-am-de-ec-output-transformer-is-too-easy-opt.7483/

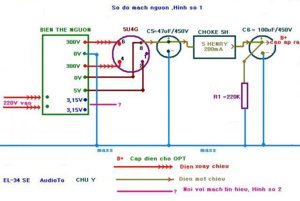

Quên giờ mới hỏi bác, chắc bác ráp mach EL34 SE theo mạch bias tự động vì không thấy quấn cuộn áp cho mạch Fix bias



Đèn thì đèn el34 se bác ạ.
Mấy kí này thì e k hiểu, chắc là kg à bác?
Cũng k biết fe gì nhưng bọn bán nó bán 35k/1kg. Fe này e ghép 2 lá lại đo được 1mm bác ạ. Fe mới bác.
Về fe thì có thể fe32 hoặc fe42 hoặc fe28. Fe dày 0,5mm



Loại này auto bi át thì phải bác ạ. Nghe ông bác bảo vậy

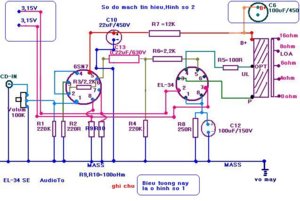

Cái mạch này e đọc bên ráp el34 se nên e ráp theo ạ.



Với cao áp của biến áp bác vừa quấn, chọn Rk có giá trị sao cho dòng Ia<60mA



Rk là cái gì bác nhỉ?
Theo ý e thì nó là trở của chân katot phải k bác?



Đúng rồi bạn
